产品功能
即使以高速操作,缝制质量始终如一
具有高速缝制力,可以灵活应对各种面料,从而提高生产效率。

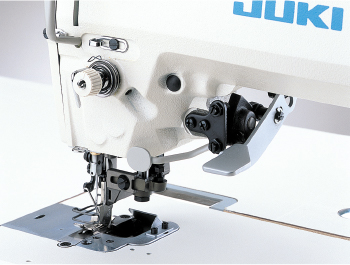

切刀非常锋利,可以剪切任何类型的面料
切刀能够剪切任何厚度或韧性的面料,包括厚料、弹性面料和涂层面料。
单触式多功能刀杆提高了操作的舒适度
刀杆经喷涂能防生锈,因此不必担心面料沾染锈渍。

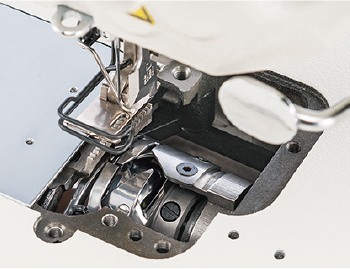

可靠性高的切线机构
切线装置可用于剪切各种不同厚度的缝线,拓宽了适用缝线的粗细范围。切线装置可以轻松剪切粗线。
调节切布刀的位置
切布刀经专门设计,可从机针中心向操作人员移动多达5.5mm的距离。

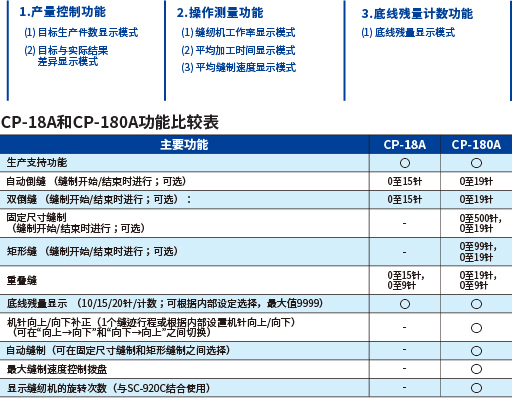

可根据工序选择操作面板(CP-18A、CP-180A)
两种不同的操作面板CP-18A和 CP-180A适用于DLM-5400N-7和 DMN-5420N-7。两个操作面板均具有生产支持功能。
生产支持功能实际上由三种不同的功能组成(六种不同模式)
规格
产品型号 | DMN-5420N-7 |
---|---|
最大缝制速度 | 5,000sti/min * (最大4000rpm,针距长度设置为4mm或更长) |
送布系统 | 针送布 |
最大针距长度 | 5mm(正常送布),3mm(倒缝) |
针杆行程 | 30.7mm |
压脚提升量 | 手动:5.5mm,膝动:10mm |
机针(出厂时) | DBX1(#14)#9~#18,适用于JE:134 (Nm90) |
旋梭 | 自动供油全回转旋梭 |
剪切面料的最大厚度 | 4mm |
供油方式 | 自动 |
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) |
自动倒缝功能 | 标准配置 |
电源要求 | 单相100~120V、200~240V,三相200~240V |
耗电量 | 650VA |
总重 | 84kg |
*“sti/min”代表“针/分钟”

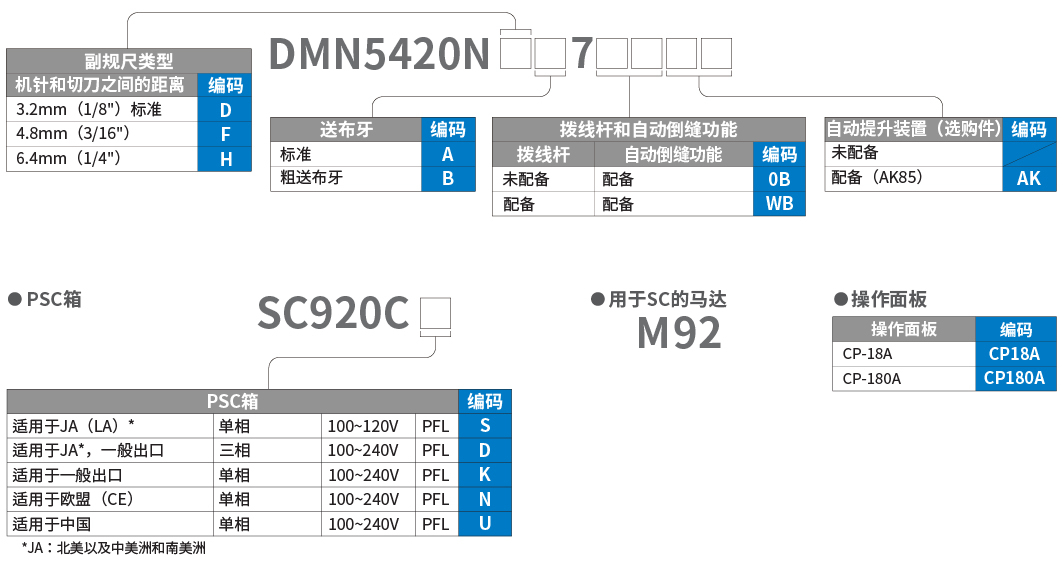

当您下订单时
针位
DMN-5420N-7
Guage | THROAT PLATE | THROAT PLATE COVER | GUAGE | THROAT PLATE CHIP GUARD | CHIP GUARD | PRESSER FOOT ASM. | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||||
Sub guage width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
3.2mm_D Standard | 11346004 | - | B11155310AD | - | B1190530D00 | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
4.8mm_F | 11346004 | - | B11155300AF | - | B1190530F00 | - | 11346905 | - | 11346400 | - | B1524530EB0 | - |
6.4mm_H | 11346103 | - | B11155300AF | - | B1190530H00 | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
Guage | FEED DOG | KNIFE | ||
---|---|---|---|---|
Figure | ||||
Sub guage width | P/N | Remarks | P/N | Remarks |
3.2mm_D Standard | B1609530D00 | - | B4121522000 | - |
B1609530E00 | Coarse feed type | |||
4.8mm_F | B1609530D00 | - | B4121522000 | - |
B1609530E00 | Coarse feed type | |||
6.4mm_H | B1609530G00 | - | B4121522000 | - |
B1609530H00 | Coarse feed type |
DMN-5420N-7 (Spare parts)
Guage | THROAT PLATE | THROAT PLATE COVER | GUAGE | THROAT PLATE CHIP GUARD | CHIP GUARD | PRESSER FOOT ASM. | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||||
Sub guage width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
2.0mm_CA*1*2 | 11346004 | - | B11155310AD | - | B1190530C0A | - | 11346905 | - | 11346400 | - | B1524530CB0 | - |
2.8mm_DA*2 | 11346004 | - | B11155310AD | - | B1190522D0A | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
3.2mm_DC*3 | 11346004 | - | B11155310AD | - | B1190530D0C | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
3.2mm_DD | 11346004 | - | B11155300AD | - | B1190530D0B | - | 11346905 | - | 11346400 | - | B1524530DBA | - |
4.0mm_E | 11346004 | - | B11155300AF | - | B1190530E00 | - | 11346905 | - | 11346400 | - | B1524530EB0 | - |
5.6mm_G | 11346004 | - | B11155300AF | - | B1190530G00 | - | 11347101 | - | 11346400 | - | B1524530GB0 | - |
7.5mm_J | 11346103 | - | B11155300AF | - | B1190530J00 | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
7.5mm_JA | 11346103 | - | B11155300AF | - | B1190530J0A | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
7.9mm_K | 11346103 | - | B11155300AM | - | B1190530K00 | - | 11347309 | - | 11346509 | - | B1524530GB0 | - |
9.5mm_M | 11346103 | - | B11155300AM | - | B1190530M00 | - | 11347309 | - | 11346509 | - | B1524530GB0 | - |
Guage | FEED DOG | KNIFE | ||
---|---|---|---|---|
Figure | ||||
Sub guage width | P/N | Remarks | P/N | Remarks |
2.0mm_CA*1*2 | B1609530C0A | - | B4121530C00 | - |
2.8mm_DA*2 | B1609530D00 | - | B4121522000 | - |
B1609530E00 | ||||
3.2mm_DC*3 | B1609530D0E | - | B4121522000 | - |
3.2mm_DD | B1609530J00 | - | B4121522000 | - |
4.0mm_E | B1609530D00 | - | B4121522000 | - |
B1609530E00 | - | |||
5.6mm_G | B1609530G00 | - | B4121522000 | - |
B1609530H00 | - | |||
7.5mm_J | B1609530G00 | - | B4121522000 | - |
B1609530H00 | - | |||
7.5mm_JA | B1609530G00 | - | B4121522000 | - |
B1609530H00 | - | |||
7.9mm_K | B1609530G00 | - | B4121522000 | - |
B1609530H00 | - | |||
9.5mm_M | B1609530G00 | - | B4121522000 | - |
B1609530H00 | - |
*1 Operate your sewing machine with the length set to 2mm or less.
*2 Without wiper
*3 Operate your sewing machine with the length set to 2.5mm or less.
