产品功能
实现结构简化和操作简便的超高速包缝机

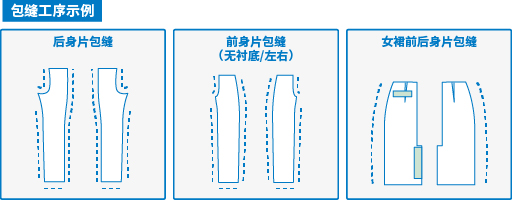

适用于裁剪成各种形状的牛仔裤、裤子和裙子缝制品的包缝工序。

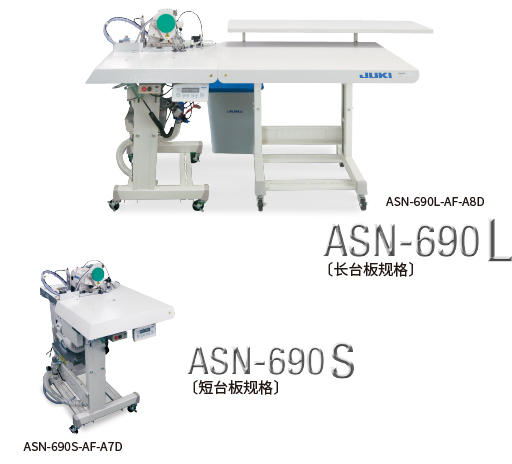

有两种规格

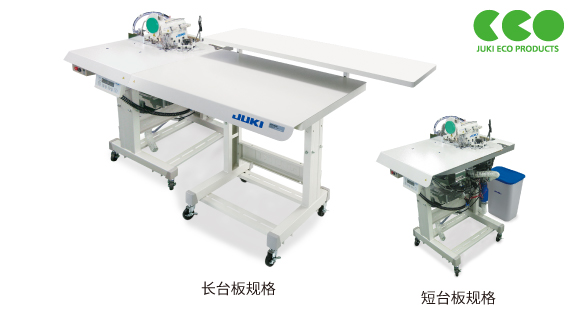

长台板和短台板两种规格,便于移动面料,有助于进行高速包缝作业。

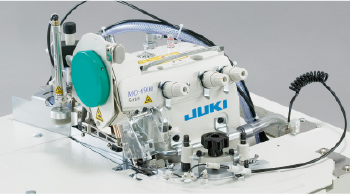

短台板规格虽然工作空间小,但包缝时能够同样便利的移动面料。搭载超高速包缝机MO-6904S机头
最高速度可达8,000sti/min,确保高生产率。根据所用面料,以低线张力进行包缝,保证稳定的缝制质量,面料弧形部位也不会出现脱线。
灵活的布料导向器
无需工具,即可根据所用面料的厚度,轻松调整布料导向器的高度。省却了更换压板的工作。

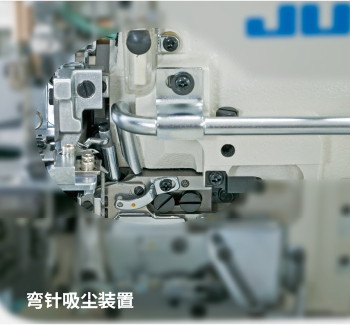

弯针吸尘装置
在灰尘容易聚集的上弯针部位标配了吸尘装置。防止灰尘积聚在布屑罩内。

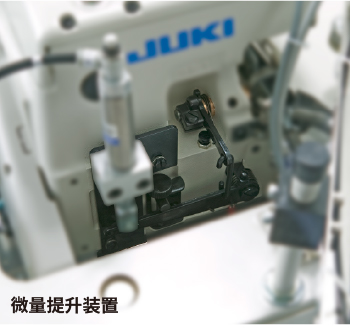

微量提升装置
标配微量提升装置,可根据面料厚度调整压脚的提升量,防止面料起皱和损坏,提高缝制质量。
基本性能

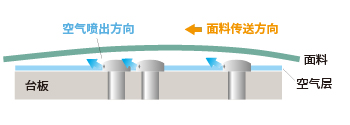

喷气台板
配备喷气台板,从三个位置的空气喷嘴喷出空气,使面料的移动更顺畅。
操作简便的机械手开关
机械手会根据预设的缝制数量自动启动。也可以通过按下手动机械手大开关来启动机械手。
规格
产品型号 | ASN-690 |
---|---|
机头 | MO-6904S(超高速单针包缝机) |
用途 | 裙子、裤子、牛仔裤等包缝 |
最大缝制速度 | 8,000sti/min* |
针距长度 | 0.8~4mm |
卷边宽度(mm) | 4.0, 4.8, 5.6 |
差动送布比 | 收缩1:2(最大1:4),伸展1:0.7(最大1:0.6) |
机针 | DC×27(#11)#9~#14 |
切线装置 | 专用气动侧切装置 |
供油方式 | 自动 |
供油 | JUKI机油 18(等同于ISO VG18) |
气压 | 0.5MPa |
耗电量 | 590VA |
电源要求 | 单相200~240V,三相200~380V |
机器重量 | 长台板规格(L):160kg(带机械手) |
短台板规格(S):110kg(带机械手) | |
尺寸 | 带机械手的长台板规格(L):1,800mm(宽)×790mm(深)×880mm(高) 不带机械手的长台板规格(L):1,500mm(宽)×790mm(深)×880mm(高) (使用布料台(KM-5)时,带机械手的机器宽度为2,100mm,不带机械手的机器宽度为1,800mm。) 带机械手的短台板规格(S):790mm(宽)×875mm(深)×880mm(高) 不带机械手的短台板规格(S):790mm(宽)×575mm(深)×880mm(高) |
*“sti/min”代表“针/分钟”。

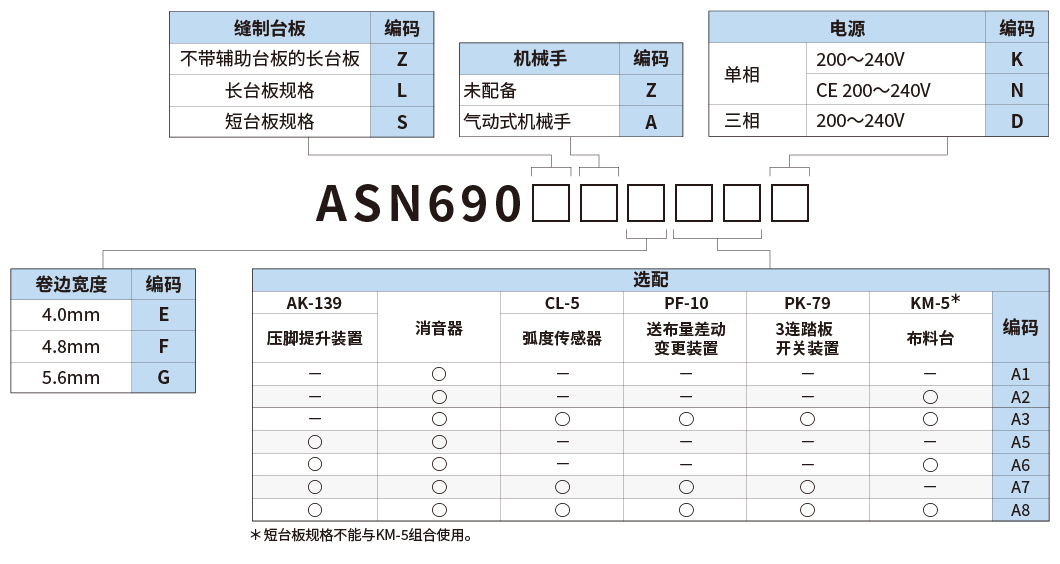

当您下订单时
针位
ASN-690L
ASN-690S
Guage | THROAT PLATE | |
---|---|---|
Figure | ||
Overedging width(mm) | P/N | Remarks |
4.0 | 40082223 | E |
4.8 | 40082224 | F |
5.6 | 40082225 | G |
Guage | MAIN FEED DOG | DIFFERENTIAL FEED DOG | AUXILIARY FEED DOG | PRESSER FOOT ARM | PRESSER FOOT ASSY |
---|---|---|---|---|---|
Figure | |||||
P/N | G5811370000 | 40082207 | G5813370000 | G5909397000A | 40082217 |
Guage | NEEDLE THREAD PRESSER GUIDE B | NEEDLE THREAD PRESSER PLATE C | NEEDLE THREAD PRESSER SPRING B | DIFFERENTIAL FEED CAM | NEEDLE PLATE BASE A |
---|---|---|---|---|---|
Figure | |||||
P/N | 13110804 | 12112504 | 12112702 | 12112603 | 40082221 |
