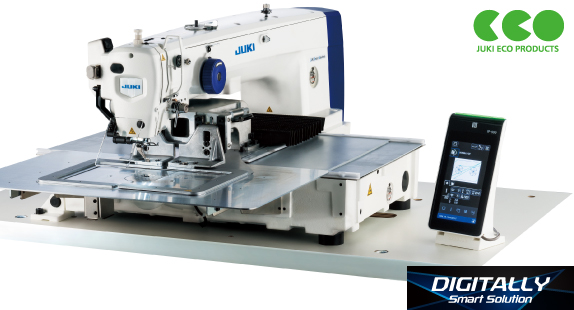

带输入功能的电子循环缝纫机
数字缝纫系统为所有生产人员创造电子化生产工序新价值。
电子循环花样机AMS-221F,通过新型送布控制系统,最高缝制速度可达2,800sti/min,实现更高生产率和美观缝制品质。
产品概述
产品功能
业界最高落针精度
JUKI独特的高性能和高强度送布控制系统,提高了送布精度,减少了往复缝过程中的送布不均匀。减少了往复缝时的送布不均匀。此外,外压脚的送布方式可以选择间歇送布或连续送布。
厚薄料均可应对的高质量缝制
采用JUKI独特技术的抓线机构,经改进的送布机构。可以实现更精美的缝制。此外,还可以通过存储器开关选择上轴重试功能。提高了机针在缝制厚料时的穿刺力。
消除鸟巢,缝迹更完美(减少鸟巢功能)
通过起缝时的切线,减少了鸟巢(起缝处缝线缠绕),缝迹更美观。
短线头功能*
由于变更了固定切刀的位置,切线后面料上的面线和底线的线头长度在5mm以下。因此,缝制结束后无需处理线头。
* 减少鸟巢功能和短线头功能,不能同时使用。新型电子夹线器
广受好评的电子夹线器,除用于设定面线张力外,还增加了新功能。在实际使用过程中,可通过存储器开关在高低张力之间切换,对线张力进行细微调节。缝制过程中的线张力可以在针尖进行变更,也可以根据面料厚度进行设定。此外,缝制方向变化时还可以补正线张力。可以在操作面板上进行每一针的调整,操作便捷。根据各种缝制条件进行的面线张力调整数据是可复制的,减少了工序转换时的变更设定时间。
AMS-221F系列有两种不同缝制范围的机型
2516 (X 250mm × Y 160mm)
AMS-221F-SS2516·HS2516
AMS-221F-SL2516·HL2516
最适合缝制标签和商标,及箱包和鞋类等服装产品的明线缝/装饰缝。可广泛应用于各种面料和工序的缝制。3020 (X 300mm × Y 200mm)
AMS-221F-HS3020·GS3020

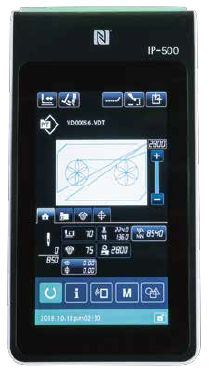

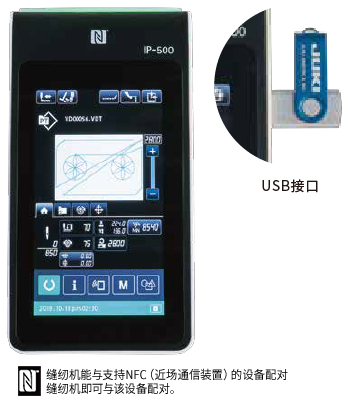

相比于“AMS-221F-2516”,能应对更广泛的缝制产品。最适合汽车内饰物件和包带的缝制,以及靴子和鞋类的明线缝/装饰缝。能应对中型缝制范围的缝制品。带编程功能的操作面板IP-500(标配)
IP-500是高清晰度的新型触摸操作面板。操作反应速度快。操作人员能够一边看着落针点,一边输入/编辑数据。花样数据以12个英文字母作为文件名进行设定。因此,可以根据文件名来管理缝制花样。此外,校正值显示在错误消息中,可以轻松重置错误。
显著增强了缝纫机本体的存储能力
通过IP-500生成的缝制数据可以存储在缝纫机本体的存储器中。存储容量为5,000万针和999个图案(一种图案最多5万针)。
利用物联网(IoT)管理缝制性能和缝纫机
管理、阅览和编辑数据的各种数字化功能可在应用软件上运行根据缝制产品调整缝纫机数据,以无接触方式将数据传输到市场上销售的安卓系统平板电脑。这样便可以快速检查统一设定,确认缝制流水线的缝纫机状况,更改设定更方便。操作面板还标配了USB接口。可通过U盘轻松进行数据管理和软件更新。

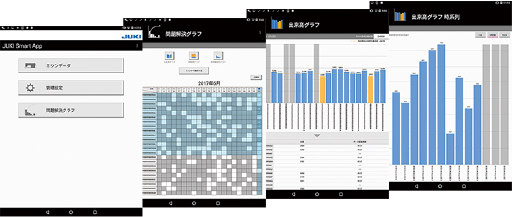

缝制数据进行数字化管理,以确保“稳定的质量”并缩短设定更改时间。可以使用安卓系统平板电脑或U盘从缝纫机中导出量化缝制数据。通过JUKI Smart应用程序可以发送和确认各种数据
可在应用程序中进行管理设置(终端注册),显示缝纫机数据(缝制数据)、问题解决图表等。在问题解决图表中,将获取的缝纫机数据生成生产图、生产率图等,用于检查及分析当前情况。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
(已确认5.0及以上版本可运行操作。)
有关如何使用应用软件的信息,请与您所在地区的JUKI分销商联系。
基本性能

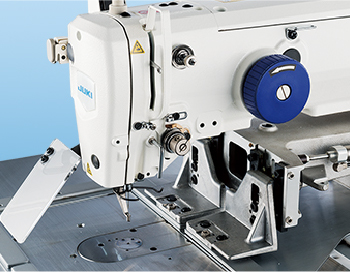

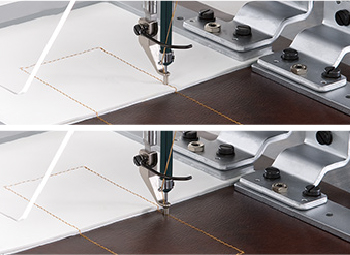

两种不同类型的外压脚
外压脚有一体式外压脚和分离式外压脚(左右独立操作)两种类型。分离式外压脚可以左右独立操作,面料放置更容易。外压脚的提升量和上升/下降速度可以进行左右独立设定。
中压脚
应对面料高低段部的缝制时,可更改中压脚的下死点高度。
(标准:0-3.5mm;最大:0 - 7.0mm)

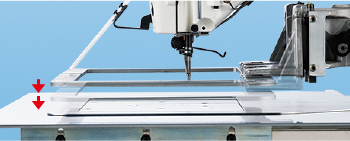

中压脚能确保压住面料,防止跳针、断线等问题。此外,可根据面料厚度,适当调整中压脚高度,以防止损坏面料。中压脚提升量从原来的20mm增加到25mm,放置面料更方便。二段行程式外压脚(适用于分离式外压脚)
可以通过两个步骤下降外压脚。面料的精确定位变得简单易行。根据需要设定外压脚的停止高度,操作简便。

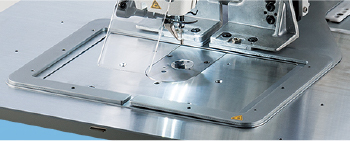

非磁性针板辅助盖
采用非磁性针板辅助盖。即使使用磁性针板,压脚压力或缝制性能也不会受磁阻的影响。

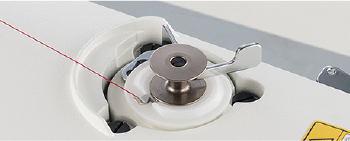

卷底线装置
卷底线装置无需在卷绕开始时将线卷绕在梭芯上。仅需将梭芯放在卷底线装置上即可开始卷绕底线。

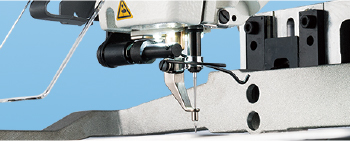

LED灯
标配了可调亮度的LED灯,操作人员可以轻松查看落针点。将LED灯调节到合适的亮度,便于操作人员进行缝制作业,从而提高工作效率。
降低耗电量
AMS-221F采用小型交流伺服马达进行直接驱动。操作面板屏幕显示关闭功能和马达励磁关闭功能,均由直驱系统控制,因此与AMS-221EN相比,耗电量降低了12.2%。AMS-221F采用小型交流伺服马达进行直接驱动。操作面板屏幕显示关闭功能和马达励磁关闭功能,均由直驱系统控制,因此与AMS-221EN相比,耗电量降低了12.2%。
降低噪音/振动
降低噪音/振动为操作人员营造舒适的工作环境
规格
产品型号 | AMS-221F-SS2516 AMS-221F-SL2516 |
AMS-221F-HS2516 AMS-221F-HL2516 |
AMS-221F-HS3020 | AMS-221F-GS3020 | ||
---|---|---|---|---|---|---|
用途 | 薄料至中厚料 | 中厚料至厚料 | 中厚料至厚料 | 厚料至极厚料 | ||
外压脚规格 | 一体式外压脚(AMS221F-*S) 分离式外压脚(AMS221F-*L) |
一体式外压脚 | ||||
缝制范围 | X: 250mm × Y: 160mm | X: 300mm × Y: 200mm | ||||
最大缝制速度 | 2,800sti/min* | |||||
针距长度 | 0.1⁓12.7mm(0.05mm单位) | |||||
针杆行程 | 45.7mm | |||||
中压脚提升量/行程 | 提升量:25mm/行程:标准4mm(0⁓10mm) | |||||
中压脚下降位置可变量 | 标准0⁓3.5mm(最大0⁓7.0mm) | |||||
压脚 | 电子夹线器(具有输出弧线切换功能) | |||||
机针 | DP×5 (#14) | DP×17 (#18) | DP×17 (#18) | DP×17 (#23) | ||
线 | #80⁓#20 | #50⁓#2 | #50⁓#2 | |||
旋梭 | 双容量半回转旋梭 | |||||
花样数据存储在存储器中 | 本体内存:最大5,000万针,999个花样(最大5万针/花样) 外部记忆媒体:最大5,000万针,999个花样(最大5万针/花样) |
|||||
缩放功能 | 1⁓400%(0.1%单位),可以通过增加/减少针距长度或针数来放大/缩小花样 | |||||
底线残量/产品计数器 | 上升/下降系统(0⁓9,999) | |||||
供油方式 | 半干式/旋梭部位,下轴齿轮部位:微量供油(油箱式) | |||||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | |||||
缝纫机马达 | 交流伺服马达550W(直驱系统) | |||||
电源要求/耗电量 | 三相200V/400VA | |||||
气压和耗气量 | 0.5⁓0.55(最大0.55)MPa,1.8dm³/min(ANR) | |||||
尺寸 | 1,200mm(宽)×1,150mm(深)×1,150mm(高)(不包括线架) | |||||
重量 | 245kg | 252kg |
*sti/min是“针/分钟”的缩写。
当您下订单时
针位
AMS-221F-SS2516
AMS-221F-SL2516
AMS-221F-HS2516
AMS-221F-HL2516
AMS-221F-HS3020
AMS-221F-GS3020
Application | Needle | NEEDLE HOLE GUIDE | INTERMEDIATE PRESSER | |||
---|---|---|---|---|---|---|
Figure | - | - | - | |||
- | Number | P/N | Needle hole size | P/N | Dimention(ΦA×ΦB×H×L) | |
Knitwear(OP) | #9~#11 | 40207153 | Φ1.6 | B1601210D0E(OP) | φ1.6×φ2.6×5.7×37.0 | |
Light weight to medium weigt (S type) | AMS-221F-SS2516 AMS-221F-SL2516 |
#11~#14*1 | 40196061 | Φ1.6 | 40023632(Standard) | φ2.2×φ3.6×5.7×38.5 |
Medium weight to heavy weight (H type) | AMS-221F-HS2516 AMS-221F-HL2516 AMS-221F-HS3020 |
#14~#18*2 | 40196067 | Φ2.0 | B1601210D0FA(OP) | φ2.2×φ3.6×8.7×41.5 |
Heavy weight (OP) | AMS-221F-GS3020 | #18~#25 | 40196071 | Φ2.4 | B1601210D0BA(OP) | φ2.7×φ4.1×5.7×38.5 |
Heavy weight (Standard) | AMS-221F-GS3020 | 40196074 | Φ3.0 | 14433601 | ||
Extra heavy weight (OP) | AMS-221F-GS3020 | 40207154 | Φ3.0(With counterbore) | B1601210D0CA | φ3.5×φ5.5×5.7×38.5 | |
For the prevention of stitch skipping on heavy weight materials (OP) | AMS-221F-GS3020 | 40213021 | Φ3.0(Eccentric) |
S type: Fitting thread number #80~#20, H type: Fitting thread number #50~#2
*1 The needle equipped as standard(DP×5 #14)
*2 The needle equipped as standard(DP×17 #18)
