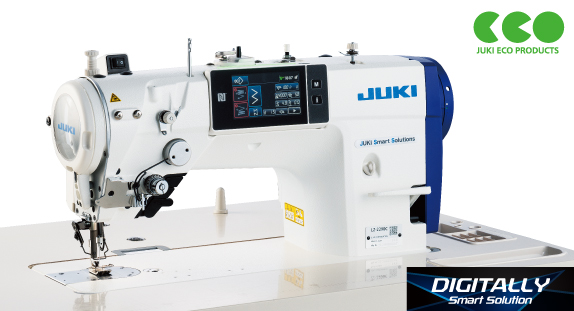

产品概述
产品功能

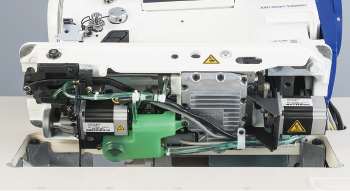

水平/上下驱动数字化送布机构
水平/上下送布机构由马达控制。
通过操作面板可以轻松调整缝纫机。提供最匹配工序和面料的缝制性能
调整送布时相是一项耗时的操作。但是,LZ-2290C通过操作面板即可轻松调整。可以通过设定送布时相,实现适合工序的缝制质量(软⇔标准⇔硬)。

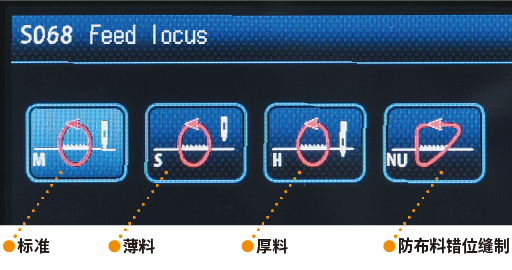

此外,传送轨迹也可进行变更,以防止面料错位。从而进一步提高对面料的应对能力。采用旋转式电子夹线器

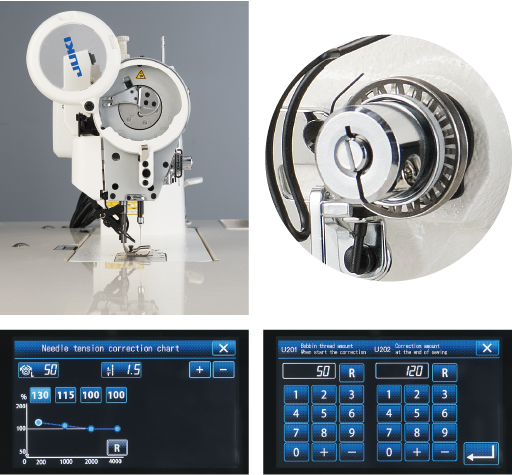

LZ-2290C是世界首台配备旋转式电子夹线器的缝纫机。通常,底线余量减少时,很难调整线张力。但是,通过电子夹线器就能修正和稳定线张力。
此外,可以根据缝制速度修正线张力,从而提高缝制质量。可以选择电子压脚规格
采用电子压脚,可以根据缝制速度修正压脚压力,并在高速缝制时抑制跳针现象。
(选择出厂时的自动压脚AK156规格)配备高低段部检测装置
LZ-2290C配备高低段部检测装置。可以分别设定面料平部和段部的缝制条件。
从而防止缝制高低段部 (如缝合拼接和松缝) 时可能出现的线收缩、线松弛等常规问题。可应对各种缝制花样

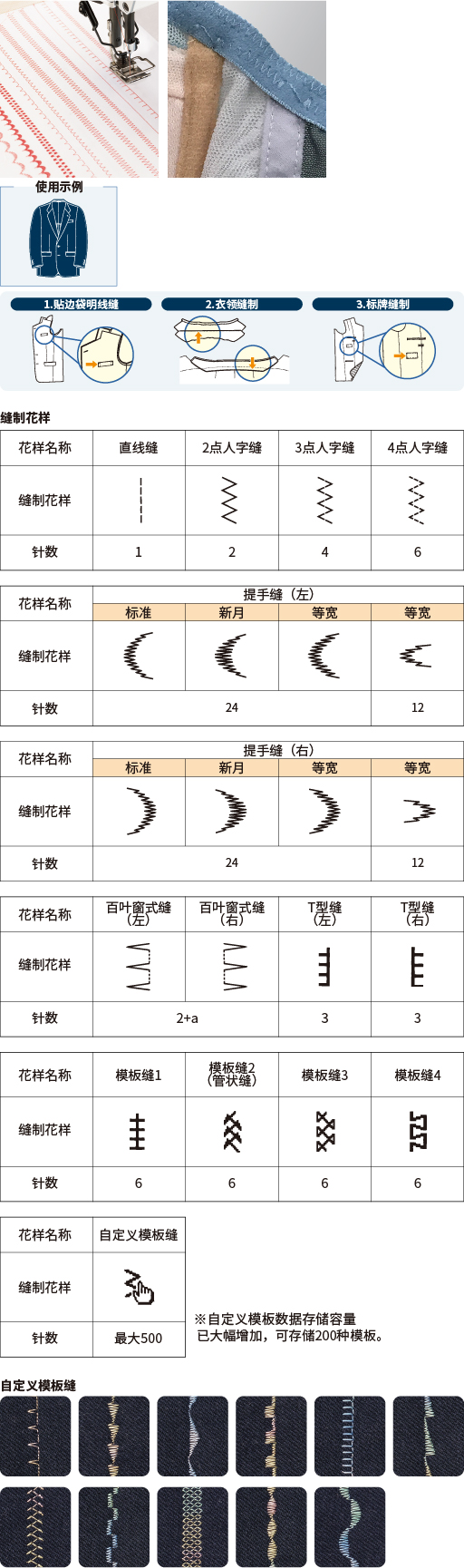

基本缝制形状标配11种类型/20种花样。可以通过本体的操作面板选择人字缝、T型缝、模板缝等的缝制花样,大幅提高额设备的工作效率。
此外,在跳过文胸骨架部分的同时,还可以为文胸缝制工序创建缝制花样。进一步提升了生产效率。
可以应对男装的贴边袋明线缝、衣领缝制、标牌缝制等工序,以及女装夹克和短上衣的衣领、前身片的模板缝工序。另外可以通过自定义模板缝功能创建原始模板,扩大了用途范围。使用物联网(IoT)进行数据和缝纫机管理
可以使用市场上出售的安卓终端,进行缝纫机参数调整数据的“双向”非接触式通信。由此可以对缝制流水线上的缝纫机进行统一设定和快速状态检查,以保证稳定的缝制质量。

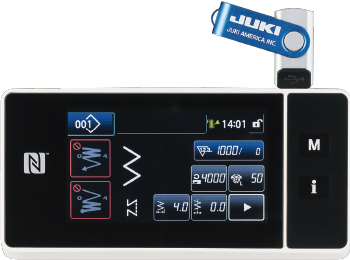

控制面板标配USB接口,确保数据管理和系统更新的简便性。通过JUKI Smart应用程序可以发送和确认各种数据
可在应用程序中进行管理设置(终端注册),显示缝纫机数据(缝制数据)、问题解决图表等。在问题解决图表中,将获取的缝纫机数据生成生产图、生产率图等,用于检查及分析当前情况。
基本性能
节能功能
操作面板背景灯自动关闭功能
如果一段时间内未进行面板操作,面板背景灯将自动关闭。(设定时间为1至20分钟。)
休眠模式(自动关机功能)
如果在预定时间内未执行任何操作,将关闭马达等的电源。(设定时间为1至50分钟。)
无油槽结构
半干式机头采用润滑脂。可以减少缝制品沾染油污的现象。

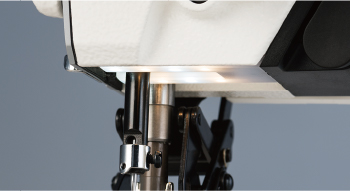

LED灯
机臂颚底面标配LED灯。除了LED灯的常规功能外,色光还可以更改为“白色⇔中性色(初始值)⇔白炽灯色”,有助于减轻操作人员的眼部疲劳。

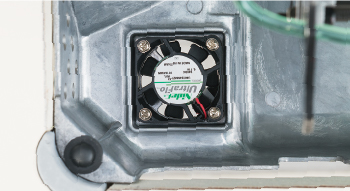

冷却风扇
冷却风扇设置的位置能有效降低旋梭部位产生的热量。

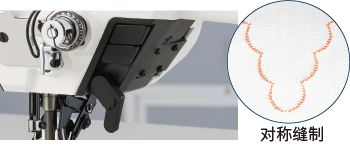

三连手动开关
采用三连手动开关。支持倒回针功能、对称功能和高低段部修正功能。
倒回针拨杆
标配了倒回针拨杆(倒缝扳手),实现更精细的作业。
旋梭时相调整模式
通过操作面板,将操作模式设定为“旋梭时相调整模式”,在缝纫机启动时即可进行安全的旋梭时相调整作业。
规格

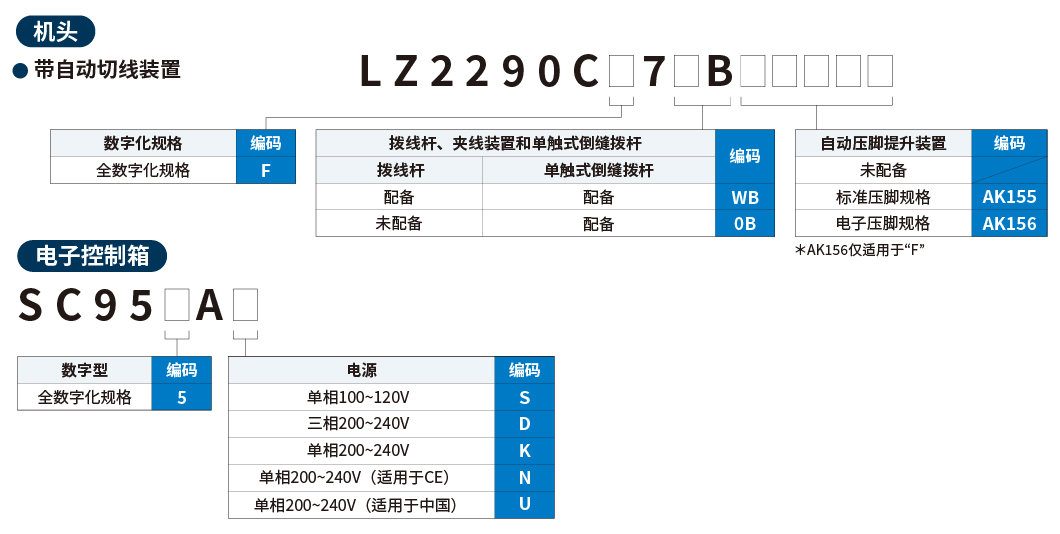

型号 | 配备自动切线装置 | LZ-2290CF-7 | ||
---|---|---|---|---|
规格 | 全数字化规格 | |||
最大缝制速度*2 | 5,000sti/min(出厂时为4,000sti/min)*1 | |||
最大人字宽幅 | 标准8mm(通过更换针位可达10mm) | |||
摆针机构 | 马达控制 | |||
送布机构(水平方向) | 马达控制 | |||
送布机构(上下方向) | 马达控制 | |||
最大送布量 | 5.0mm(出厂时为2.5mm) | |||
挑线杆 | 旋转式挑线杆 | |||
夹线控制机构 | 旋转式电子夹线器 | |||
高低段部检测装置 | 配备 | |||
压脚系统 | 弹簧式(AK156电子压脚为数字化规格) | |||
压脚提升量 | 手动提升装置:5.5mm/膝动提升装置: 10mm/自动提升装置: 10mm | |||
自动提升装置 | 机头选择(马达控制) | |||
旋梭 | DP旋梭(钛涂层内旋梭) | |||
机针(出厂时) | ORGAN DP×5(#10),SCHMETZ438(Nm 75) | |||
操作面板 | 彩色触摸面板(带NFC功能) | |||
标准缝制花样数量 | 11种类型,20种花样 | |||
自定义模板的存储量 | 200种图案 | |||
最大针数 | 500针/花样 | |||
连续缝制花样 | 最大20种花样,20个步骤;2,000针/步 | |||
本体输入功能 | 配备(通过操作面板) | |||
手动开关 | 三连开关(可自定义设定) | |||
LED | 标配(配有调光/调色功能) | |||
卷底线装置 | 内置于机头顶部 | |||
机头驱动 | 小型交流伺服马达: 400W(直驱式) | |||
加油 | 半干式(面部:润滑脂润滑;旋梭:油箱供油) | |||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | |||
机臂与机针距离/机台尺寸 | 300mm / 517mm × 178mm | |||
耗电量 | 600VA | |||
产品重量 | 49.8kg |
*1 sti/min是“针/分钟”的缩写。
*2 最大缝制速度因缝制形状而异。
