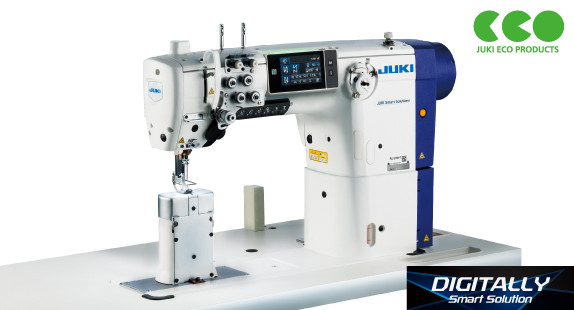

产品概述
产品功能
缝制调整数字化
面线张力、针距长度、缝制速度、压脚压力,以及交替上下移动量等核心规格均可以进行数字化调整。关键的调整作业变得简单,无需过多的经验和技能,同时进一步提升了缝制质量。设定更改和维护方面的工时大幅减少。设置密码保护,可防止未经授权的第三方更改设定。

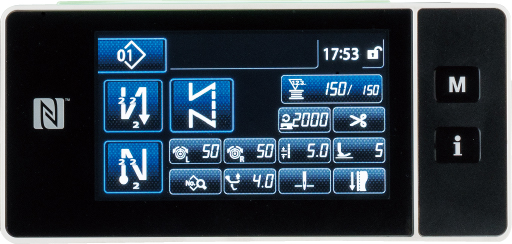

一个画面即可显示缝制条件
用户可以从一目了然的信息中轻松了解相关状况。采用4.3英寸彩色触摸面板,直观的图形用户界面增强了操作简便性。

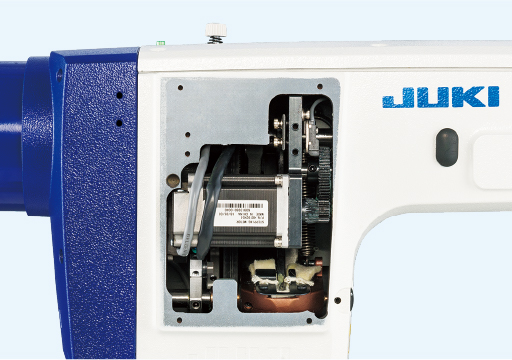

电子压脚压力机构
压脚压力可以进行数字化控制、管理和设定(数值)。进行面料的高低段部缝制时,可以选择自动检测或通过手动开关控制,调整压脚压力。
高低段部检测功能
传感器在缝制过程中检测到高低段部时,系统通过调整为预先登记的设定(针距长度、面线张力、压脚压力和交替上下移动量)来自动适应高低段部。高低段部检测阈值将根据测量值自动计算。

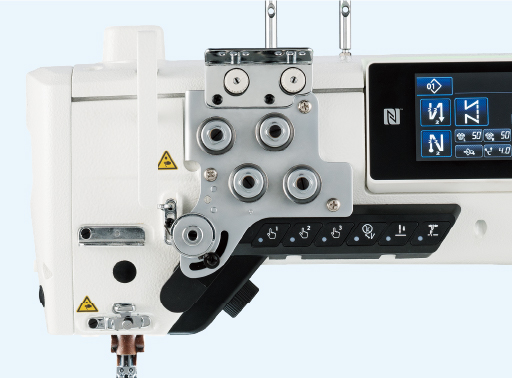

面线电子夹线器
面线张力可以根据缝制面料在操作面板上进行设定。设定可以保存和加载,以重复使用。使用简便,即使经验不足的操作人员,也能保证稳定的缝制质量。

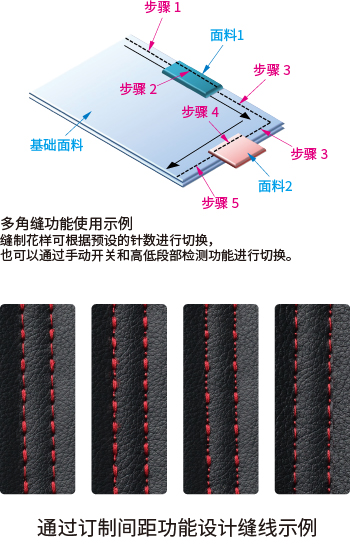

便捷的连续缝功能
可根据用户需求,使用循环操作中的自动切换预登记花样(循环缝、多角缝)功能,或将不同针距长度的连续设定组合成订制间距的功能。
手动装置控制不同的操作
通过“单触式”手动装置,缝制时可手动控制关键设定。

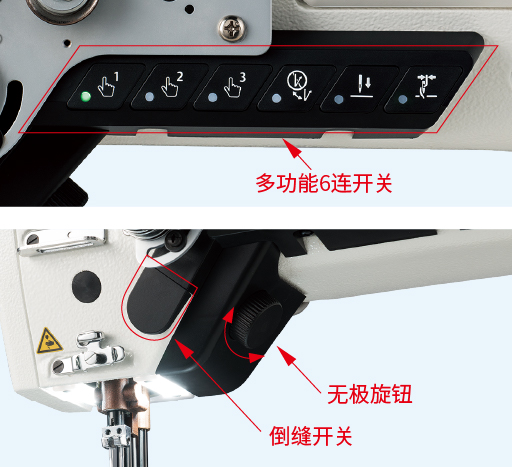

多功能6连开关
切换花样和功能的“单触式”开关。除了可分配操作的单触式切换开关外,还提供自动倒缝切换开关和落针对齐开关。
无极旋钮
拨动飞梭无极旋钮,皮带轮相应旋转。无需触及手轮,即可实现针杆的上下移动。此外,按下旋钮时,旋钮可用作机针“向上/向下”补正开关。
倒缝开关
按下倒缝开关,即开始反向缝制(倒缝)。 松开开关后,立刻恢复为正向缝制。
使用物联网(IoT)进行数据和缝纫机管理
可以使用市场上出售的安卓终端,进行缝纫机参数调整数据的“双向”非接触式通信。由此可以对缝制流水线上的缝纫机进行统一设定和快速状态检查,以保证稳定的缝制质量。控制面板标配USB接口,确保数据管理和系统更新的简便性。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
(已确认5.0及以上版本可运行操作。)
有关如何使用应用软件的信息,请与您所在地区的JUKI分销商联系。
基本性能

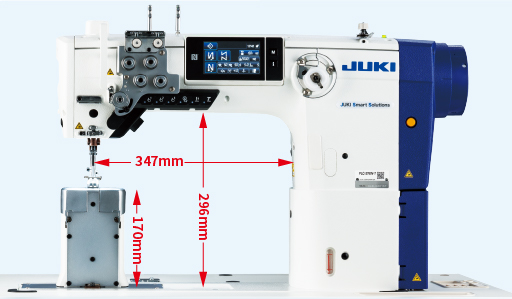

机臂与机针之间空间更大
适合大型缝制作业和极厚料缝制,工作效率高。

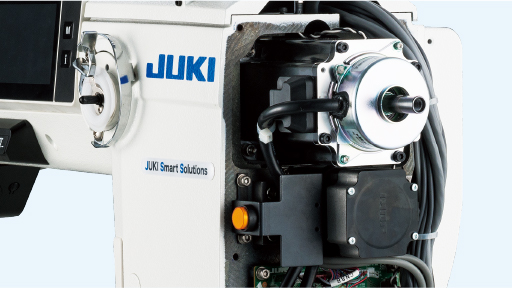

搭载高扭矩直驱马达
采用适合厚料缝制的高扭矩直驱马达。缝制高低段部时,马达强劲,应对性能优良,确保高穿刺力。

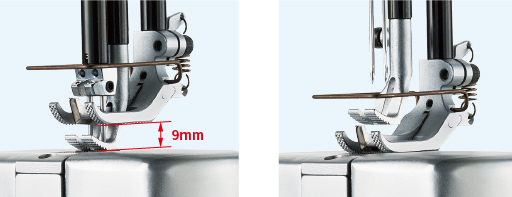

不会产生缝制错位的同步压脚/压脚交替上下移动机构
即使面料发生变化,所采用的送布机构也能保持同步压脚和压脚交替上下移动量的稳定性。最大交替移动量可达9mm,即使接头部位也能进行平稳缝制。
压脚提升量更高
自动提升装置的最大提升量达20mm。需要缝制皮革和厚海绵的高级沙发等缝制品,均能够轻松完成缝制工序。

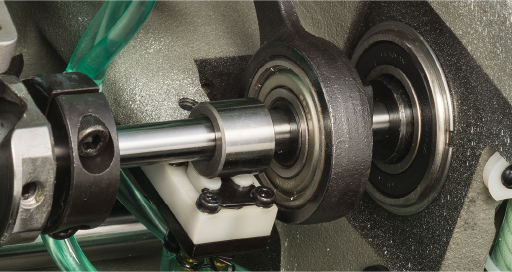

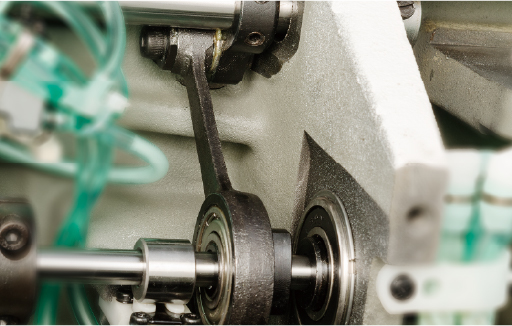

送布驱动凸轮的偏心率可调
可以调节下送布的上下移动量。因而可应对各种面料。例如,缝制厚料时,下送布的上下移动量会增加,以确保顺利送布,缝制薄料时,上下移动量则会减少,以确保面料不摆动。
可以调整的上下送布比率
上送布量保持不变,仅需调整下送布量,即能调整上下送布比率。能防止送布不均匀。

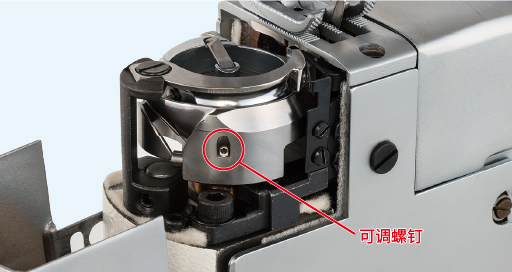

采用垂直轴双容量旋梭
采用通过螺钉调整护针量的设计。护针调整变得很简便,从而强化了护针部分,可防止旋梭钩尖磨损和跳针。

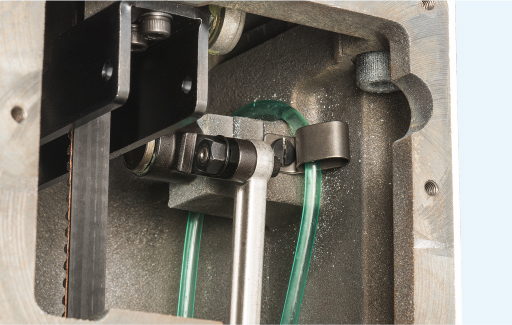

低速运行也能平稳供油
采用防止油回流的装置,即使低速运行,也能保证供油稳定。对旋梭稳定供油,可以确保高质量的缝制。

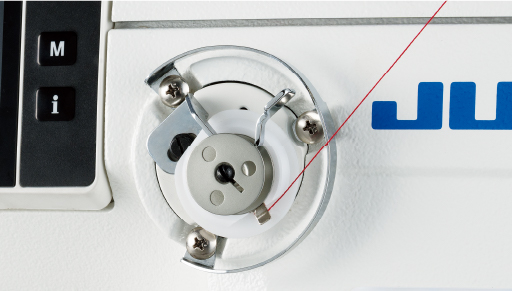

“单触式”卷底线装置
配备卷底线装置,无需在操作开始时进行手动卷线作业。只需设置梭芯即可进行自动卷线。
规格
产品型号 | PLC-2710VS-7 PLC-2710NVS-7 |
PLC-2710NVM-7 | PLC-2760VS-7 PLC-2760NVS-7 | PLC-2760NVM-7 |
---|---|---|---|---|
类型 | 单针 | 单针(小旋梭) | 双针 | 双针(小旋梭) |
最大缝制速度 | 2,500sti/min* | |||
针距长度 | 出厂时为9mm(最大12mm) | |||
针距调整方法 | 电子控制 | |||
针杆行程 | 40mm | |||
使用旋梭 | 水平两倍旋梭 | 水平1.6倍旋梭 | 水平两倍旋梭 | 水平1.6倍旋梭 |
压脚提升量 | 20mm | |||
交替上下移动 | 0.5⁓9.0mm | |||
交替上下移动调节方式 | 电子控制 | |||
安全装置 | 标准配置 | |||
卷底线装置 | 内置于机臂 | |||
下送布微调机构 | 标准配置 | |||
供油方式 | 自动供油(油箱系统) | |||
从机针到机臂的距离 | 347mm | |||
柱高度 | 170mm | |||
膝动提升装置 | 标准配置 | |||
自动提升装置 | 标准配置 | |||
机针 | 134×35(Nm100⁓180,标准Nm140) | |||
线 | #46⁓266, 60/3⁓10/3 (#30⁓5) | |||
机头重量 | 82kg | 87kg | ||
电源要求/耗电量 | 单相:100~120V/220~240V,三相:200~240V / 200VA |
*“sti/min”代表“针/分钟”。

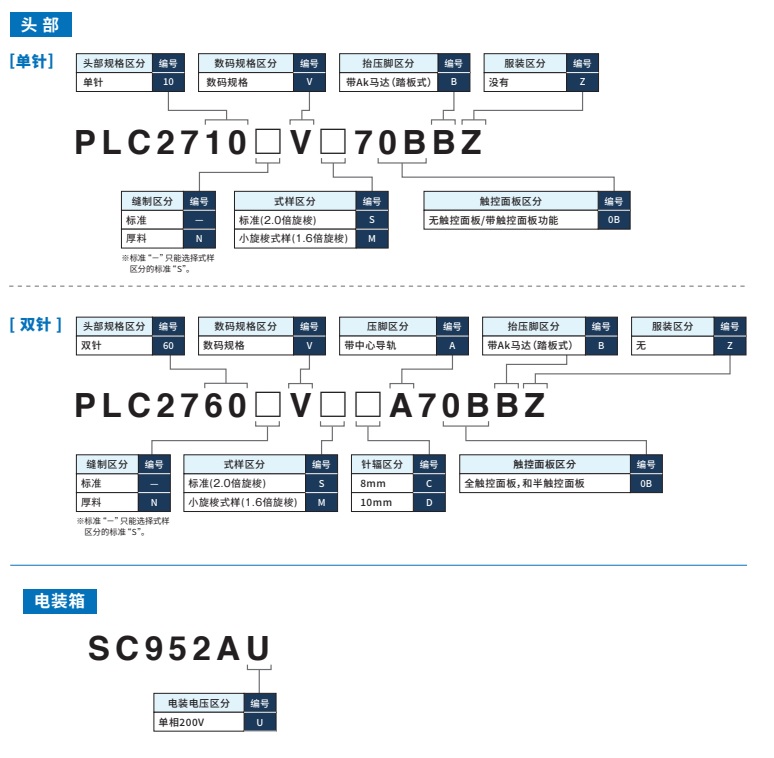

当您下订单时
针位
PLC-2760V-7
Guage | THROAT PLATE | FEED DOG | NEEDLE CLAMP ASM. | PRESSER FOOT ASM._WITH CENTER GUIDE | FEEDING FEET (PAIR) FOR THE GUIDE | SIDE COVERS (PAIR) |
---|---|---|---|---|---|---|
Figure | ||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N |
6mm | 40206348 | 40218803 | 40218728 | 40038810 | 40038854 | 40134017 |
8mm | 40210225 | 40130907 | 40216775 | 40038808 | 40038852 | 40134018 |
10mm | 40218661 | 40130062 | 40216774 | 40038806 | 40038850 | 40134019 |
12mm | 40130928 | 40130926 | 40038772 | 40038802 | 40038848 | 40134020 |
PLC-2710V-7
Guage | THROAT PLATE | FEED DOG | PRESSER FOOT ASM. | FEED FOOT ASM. | RULER EDGE GUIDE SIDE COVER | SIDE COVERS (PAIR) | |
---|---|---|---|---|---|---|---|
Figure | |||||||
- | P/N | P/N | P/N | P/N | P/N | P/N | Remarks |
40216771 | 40130061 | 10712552 | 10711653 | 40129979 | 40134098 | F | |
40134097 | A |
