高速直驱平缝自动切线缝制系统
“缝制”创作..
先进的缝制系统,使“缝制”几近完美。
JUKI全新DDL-9000C数字缝制系统,传承传统经验和直觉,数字化设置随时随地呈现最佳缝制条件。
产品概述
产品功能

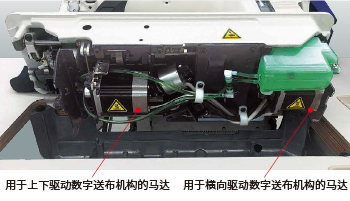

搭载 “双数字送布机构” 世界首创
采用世界首创的上下横向驱动数字送布机构,可根据缝制面料轻松调节送布牙高度,从而提高缝制质量。
借助数字送布机构,在启用短线头切线功能的情况下,可以通过下降送布牙进行切线。从而消除针板和面料之间的间隙,使切线后的线头长度保持一致。缝纫机在针杆朝上的情况下停止时,送布牙不会从针板顶面凸起,放置/取出缝制面料更便捷,并能防止送布牙损坏面料。可以选择多种不同的传送轨迹
通过上下横向驱动数字送布机构,在操作面板上即可根据缝制面料调整传送轨迹等设定。
数字化控制面板
两种不同的模式,即操作人员模式(优先考虑操作性)和服务人员模式,可根据用户显示相应指示。

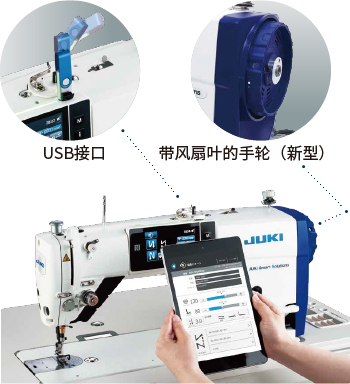

此外,通过搭载的NFC,可将数据传输到安卓系统的平板电脑上。可以在平板电脑上编辑这些数据。利用物联网(IoT)管理缝制性能和缝纫机
根据缝制产品调整缝纫机数据,以无接触方式将数据传输到市场上销售的安卓系统平板电脑。
这样便可以快速检查统一设定,确认缝制流水线的缝纫机状况,更改设定更方便。操作面板还标配了USB接口。可通过U盘轻松进行数据管理和软件升级。

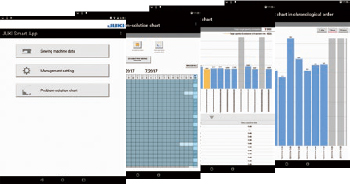

缝制数据可以数字方式进行管理,以确保“稳定的质量”并“缩短设定更改时间”。可以使用安卓系统平板电脑或U盘导出量化缝制数据。通过JUKI Smart应用程序可以发送和确认各种数据
可在应用程序中进行管理设置(终端注册),显示缝纫机数据(缝制数据)、问题解决图表等。在问题解决图表中,将获取的缝纫机数据生成生产图、生产率图等,用于检查及分析当前情况。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
(5.0及以上版本已确认可运行。)

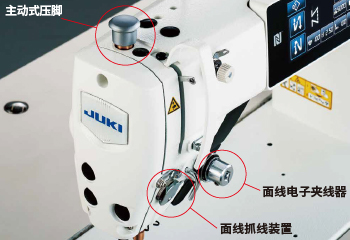

有关如何使用应用软件的信息,请与您所在地区的JUKI分销商联系。采用面线电子夹线器 面线张力采用数字化控制
可以在操作面板上设定对应于缝制条件的面线张力,并将其存储在存储器中。
调整面线张力需要经验。但是,本机可复制存储的线张力数据,因此减少了更换缝制产品时的设定时间。

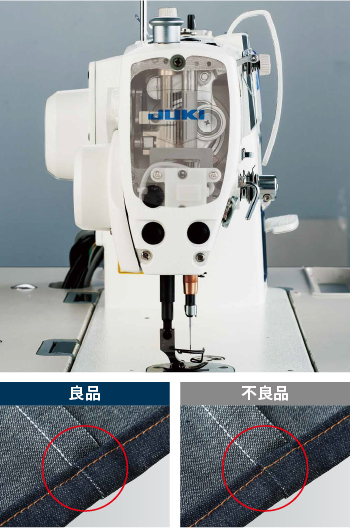

例:面线电子夹线器在压线工序中发挥作用。
对于高难度面料的压肩缝制工序,即使左右面料的纹理不同,也可以通过适当改变缝制条件来实现均匀缝迹,连续缝制。电子压脚压力机构 压脚压力的数字化控制
通过数字化控制系统对压脚压力进行控制。自动模式下,通过重叠部位检测功能,检测面料厚度的变化,从而相应增加/降低压脚的压力。
在手动模式下,通过手动开关运行压脚压力控制功能。
电子压脚压力机构能有效防止缝迹打褶和浮线。
面线张力,压脚压力,间距,传送轨迹和送布牙高度可以完全更改,以与所作的调整相符。面线抓线装置
抓住面线,并在起缝时将面线卷入面料下方。面线抓线装置可减少面料反面的缝线缠绕。

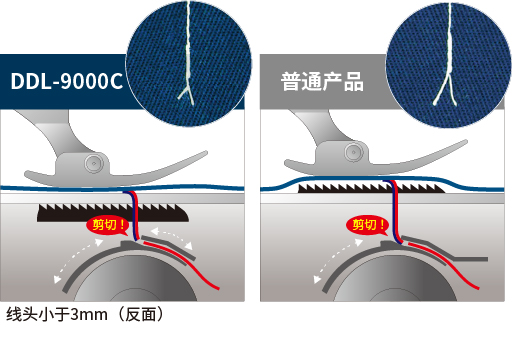

落针周边空间扩大,便于使用各种规尺。缝制结束时线头减短至3mm
新采用的“双数字送布机构”控制送布牙的上下运动,“双刃驱动回转刀片系统”可使送布牙在切线时下降。
因此,刀片在落针点的正下方交叉。
确保线头长度在3mm以下,可在切线后从针孔拉出,不受针距长度的影响,而且操作人员能轻松放置/取出面料。手动开关可以启用缝纫机操作功能
可以通过操作面板设定两个手动开关的功能。标配了倒缝拨杆,可以自定义附加功能。20种不同的功能(机针向上/向下补正缝制、倒缝补正、一次性取消倒缝功能等)。通过设定与缝制工序相匹配的功能,实现高度便利的操作。
手动开关在出厂时分别分配有[A]“回触式开关”和[B]“用户订制开关”(由用户设定)。用户可以为这两个手动开关设定其他功能。自动提升功能(AK-154)
新型步进马达自动提升装置。压脚提升量从8.5mm增加到13.5mm(最大值),降低了工作噪音。
切线后,顶部和底部驱动电子送布机构(世界首创)可以防止送布牙从针板顶部凸起,便于面料放入和取出,而且不易损坏面料。*要将压脚提升到最大量,需要分两个阶段设定提升量。
*对于全数字机型,自动提升功能为标准配置。
基本性能
致力于缝制品质,标配“通过倒缝扳手的倒缝功能”
操作人员使用倒缝扳手对补正缝制(1个间距的针距长度内)进行微调,从而“进一步提升缝制质量”。

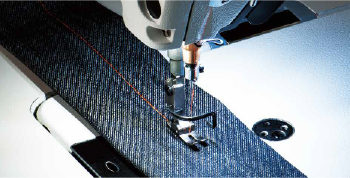

LED灯
LED灯从针杆左右两侧向正下方对落针区域进行照明。与单方向照明相比,该LED灯更利于操作人员进行缝制工作。
共有5个照明度可供调节。
也可用作工作辅助灯。
DDL-9000C系列有三款不同机型
DDL-9000C系列的三款机型均为环保型,能防止布料沾染油污
- FD全干机头式DDL-9000C-D最大缝制速度: 4,000sti/min*
可防止缝制面料沾染油污。
DDL-9000C缝纫机,操作舒适,可防止缝制时面料沾染油污。
支持缝制品质总体提升。*sti/min是 “针/分钟” 的缩写。

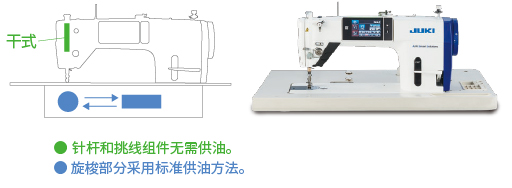

- FM半干机头式DDL-9000C-M最大缝制速度: 5,000sti/min*
采用先进的干式技术,防止油污沾染。
新型无油面部,采用先进的干式技术,无需供油即可运行。具备高速缝制性能和防油污安全功能。
*sti/min是 “针/分钟” 的缩写。

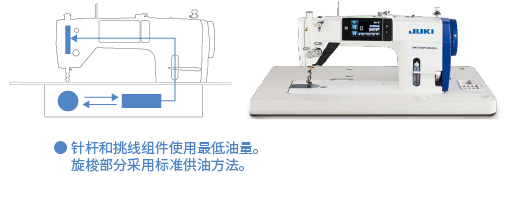

- FS微量润滑式DDL-9000C-S最大缝制速度: 5,000sti/min*
5000sti/min的直驱平缝机最高缝制速度,有助于提高生产率。
DDL-9000C-S是高耐用性标准机型。即使处于最高缝制速度,也能确保缝迹稳定。
*sti/min是 “针/分钟” 的缩写。
规格
型号 | DDL-9000C-FDS | DDL-9000C-FMS | DDL-9000C-FSH | |||
---|---|---|---|---|---|---|
类型 | 高级数字化型 | |||||
用途 | 中厚料 | 厚料 | ||||
供油方式 | 全干机头式 | 半干式 | 微量供油 | |||
最大缝制速度 | 4,000sti/min* | 5,000sti/min*1 | 4,500sti/min*2 | |||
手动开关 | 标准安装(在出厂时:手动开关分别配备有回触式开关功能和单触式开关功能。)5mm | |||||
最大针距长度 | 5mm | |||||
切线方法 | 双刃回转系统 | |||||
针杆行程 | 30.7mm | 35.0mm | ||||
送布牙高度 | 0.8mm | 1.2mm | ||||
面线夹线器 | 电子夹线器 | |||||
压脚压力 | 电子控制 | |||||
压脚提升量 | 手动: 5.5mm,膝动: 15mm,自动: 第1阶段 5.0 mm(*0.1~8.5mm),第2阶段 8.5 mm (*8.5~13.5mm)*可在操作面板上进行调节 | |||||
机针 | DB×1 · DP×5(#11) #9~18(Nm65~110) |
DB×1 · DP×5(#21) #20~23(Nm125~160) |
||||
卷底线装置 | 内置于机头顶部(带底线保持板) | |||||
供油 | JJUKI 1号新Defrix Oil或JUKI株式会社GENUINE OIL 7(等同于ISO VG7) | |||||
机台尺寸 | 517×178mm(从机针到机臂的距离: 303mm) | |||||
机头驱动 | 直接连接上轴的小型交流伺服马达(400W)(直驱系统) | |||||
耗电量 | 520VA | |||||
净重 | 机头: 40.5kg(带AK-154) |
*sti/min是 “针/分钟” 的缩写
*1 针距长度4.00mm或更小:5,000sti/min;针距长度为4.05 - 5.00mm:4,000sti/min
*2 针距长度为4.00mm或更短: 4,500sti/min;针距长度为4.05 - 5.00mm:4,000sti/min
当您下订单时
针位
DDL-9000C-FDS
Guage | THROAT PLATE | PRESSER FOOT ASM. | FEED DOG | NEEDLE | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | B1109012I0B | 4 sheets φ1.6_mm_general_ Europe |
B15240120BA | Width 1.9 | B1613012I00 | 4 teeth_pitch1.15_ general_Europe_ Japan |
MDB100B1100 | #11_Organ_general |
- | 40182291 | 4 sheets φ1.9_mm_ Shanghai |
- | - | - | - | MDB100B1400 | #14_Organ_ Shanghai |
- | - | - | - | - | - | - | MC200500750 | Nm75_Shumets_ Europe |
Guage | HOOK | NEEDLE BAR | BOBBIN CASE ASM. | BOBBIN | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | 22890206 | Dry_Shanghai | 40086602 | Return 1.8_shankφ1.64_ DLC_general_Shanghai |
22896252 | Plating | 22964001 | Aluminum |
- | 22890404 | Dry:C_with needle holder_Europe | 40086604 | Return 1.8_shankφ2.02_ DLC_Europe |
- | - | - | - |
- | 22890305 | Dry:S_harad chrome_general | - | - | - | - | - | - |
Guage | PRESSER_SPRING | SLIDE_PLATE | ||
---|---|---|---|---|
Figure | ||||
Needle width | P/N | Remarks | P/N | Remarks |
- | 40172404 | - | 40172369 | Stainless_general_Shanghai |
- | - | - | 40172367 | Iron_Europe |
DDL-9000C-FMS
Guage | THROAT PLATE | PRESSER FOOT ASM. | FEED DOG | NEEDLE | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | 11028008 | 3 sheets φ1.9_mm_Japan | B15240120BA | Width 1.9 | 23614506 | 3 teeth_pitch1.5_ Japan |
MDB100B1100 | #11_Organ_general |
- | B1109012I0B | 4 sheets φ1.6_mm_general_ Europe |
- | - | B1613012I00 | 4 teeth_pitch1/15_ general_Europe_ Shanghai |
MDB100B1400 | #14_Organ_ Shanghai |
- | B1109552000 | 4 sheets φ1.9_inch_ Shanghai |
- | - | - | - | MC200500750 | Nm75_Shumets_ Europe |
Guage | HOOK | NEEDLE BAR | BOBBIN CASE ASM. | BOBBIN | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | 11038650 | Standard_general_Japan_Shanghai | 40086602 | Return 1.8_shankφ1.64_ DLC_general_Shanghai |
D1837555BAAA | - | 22964001 | Aluminum |
- | 11141355 | Standard:C_with needle holder_Europe | 40086604 | Return 1.8_shankφ2.02_ DLC_Europe |
- | - | - | - |
Guage | PRESSER_SPRING | SLIDE_PLATE | ||
---|---|---|---|---|
Figure | ||||
Needle width | P/N | Remarks | P/N | Remarks |
- | 40172404 | - | 40172369 | Stainless_general_Shanghai |
- | - | - | 40172367 | Iron_Europe |
DDL-9000C-FSH
Guage | THROAT PLATE | PRESSER FOOT ASM. | FEED DOG | NEEDLE | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | 40089605 | 4 sheetsφ2.6_no scale_general_ Europe_Japan |
D1524555EBL | Width2.2_general_ Eueope_Japan |
11403003 | 4 teeth_pitch1.8_ general_Europe_ Japan |
MDB100B2100 | Organ_#21_general_ Japan_Shanghai |
- | 11062007 | 3 sheetsφ2.6_no scale_Shanghai | 40064839 | Width1.9_ Shanghai |
11062601 | 3 teeth_pitch1.8_ Shanghai |
MC200501300 | Shumets_Nm130_ Europe |
Guage | HOOK | NEEDLE BAR | BOBBIN CASE ASM. | BOBBIN | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
- | 11092251 | Thick | 40061767 | Return2.3_Shankφ2.04 | 11038759 | - | B9117012000 | Iron |
Guage | PRESSER_SPRING | SLIDE_PLATE | ||
---|---|---|---|---|
Figure | ||||
Needle width | P/N | Remarks | P/N | Remarks |
- | 40172405 | - | 40172369 | Stainless_general_Shanghai |
- | - | - | 40172367 | Iron_Europe_Japan |
