直驱高速单针平缝自动切线缝纫机(电子针距控制系统〈EFLeCS〉)

JUKI首款搭载‘电子针距控制系统〈EFLeCS〉’的高速平缝机
电子针距控制系统〈EFLeCS〉
具备各种功能的‘EFLeC’
结合直接驱动马达,控制箱,彩色液晶
触控面板的单体机器上搭载新型 ‘电子针距控制系统〈EFLeCS〉’

产品概述

产品功能

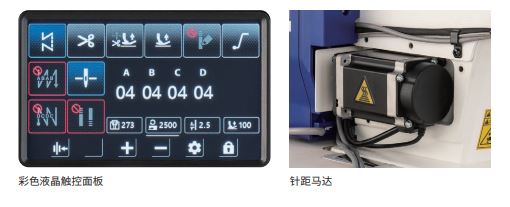

  • 电子针距控制系统〈EFLeCS〉

    针距送针机构由步进马达控制。使原先的针距调整 可以在控制面板上实现,标准装备能见度良好的彩色 液晶触控面板,提高作业性能。另外附加锁定功能, 防止操作工随意更改设定参数。

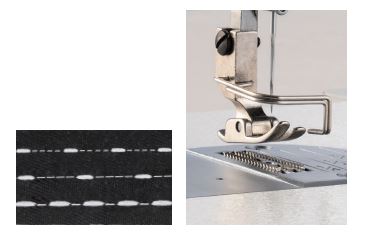

  • 设计花型

    送针机构数码化,能设 计各种各样的花型。

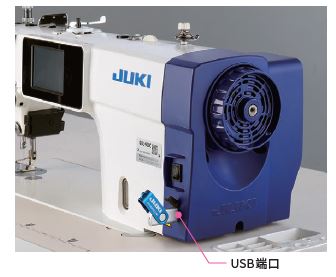

  • 直接驱动·头部一体化 控制箱

    与原先的V型皮带驱动机头 比较,直接驱动马达的电力 消 耗 节 约 25%。而 且 控 制 箱与机头一体化设计,安装 也更为方面,另设一个充电 用 USB 接口。

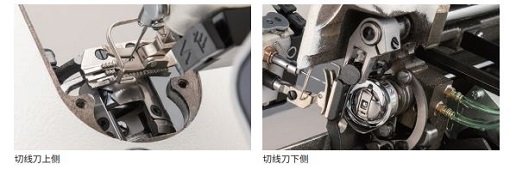

  • 缝制后线头 残余量3.5mm

    采用双刃回转切刀机构。此设 计可以直接在针的正下方位置 切线。使缝制结束后残线量控 制在 3.5mm 以下。

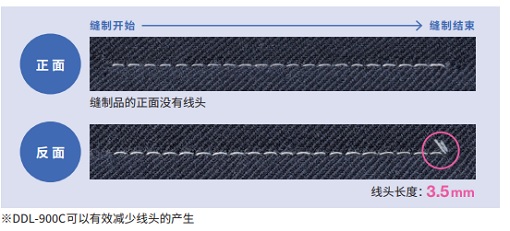

  • 优美的缝制线迹

  • 面线收线装

    起缝时,把面线卷入缝制品的反 面,产品的正面变得干净美观。

基本性能

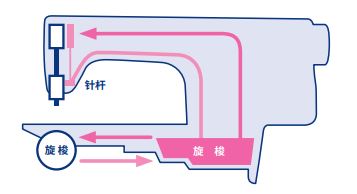

  • “封闭式油箱的构造”

    为了消除油污对缝制品的污染,采用了封闭式油箱系统。 与以往相比,针杆部分进行更少量的自动微量供油,通过新型的面部 机油回收装置及自动循环装置,把会飞散的机油密封起来。通过新 构造,缝纫机实现了最快 5,000 针 / 分钟的转速,提高生产效率。

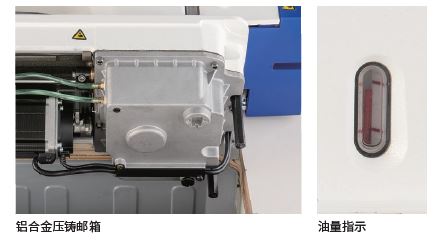

  • 消除漏油问题(油盘无油化)

    机油放置在具有高硬度及高散热性的铸铝制造的油箱 内,油箱与缝纫机头融为一体。与塑料油箱相比,密封 程度更高,有效防止漏油。

规格

机种名 DDL900CS-M DDL900CS-H
缝制规格 中厚料 厚料
供油方式 封闭式油箱
最大缝制速度 5,000sti/min* 4,000sti/min
最大针距长度 5mm
针杆行程 30.7mm 36mm
压脚抬升量 自动: 9mm / 膝动: 13mm
使用机针 DB×1 #14  DP×5 #21
使用机油 JUKI CORPORATION GENUINE OIL 7 (相等于 ISO VG7)
电装电压 单相 220V~240V
重量 头部:42.0kg

* sti/min是“针/分钟”的缩写。
