产品功能
采用直驱机构，更节能，操作性强，增强了机针对面料的穿刺力
LH-3500A系列全机型均配置半干式机头JUKI独家提供
LH-3500A系列全机型均采用半干式机头，能消除面部（针杆部）的油渍污染。
“大旋梭”采用比标准规格大1.8倍的旋梭
大旋梭降低了底线更换频率减少时间浪费，缓解作业压力。
各种机型以应对各类面料
根据薄料到厚料的各种产品，选择最适合的规则。
生产支持功能

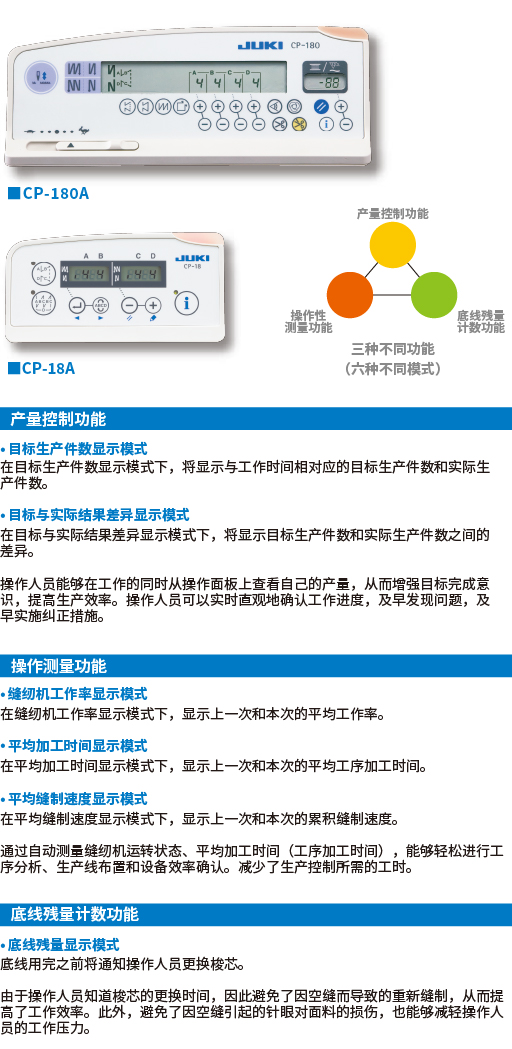

操作面板CP-18A和CP-180A具备生产支持功能
生产支持功能实际上由三种不同的功能（六种不同的模式）组成，即产量控制功能、操作测量功能和底线残量计数功能。各功能的生产支持作用各不相同。可以根据需要选择适当的功能（模式）。
参数设定可以在顶部的操作面板上进行，有助于减轻操作人员变更设定的负担。
基本性能
根据缝制规格实现最合适的线张力JUKI独家提供

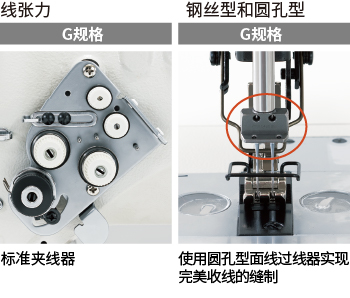

两种类型的夹线器可供选择
根据机型采用两种不同的夹线机构。G规格，缝制范围广，即使使用粗线也能实现完美收线。
钢丝型和圆孔型面线过线器
根据不同的机型，开发了钢丝型和圆孔型两种面线过线器（夹线器）。采用圆孔型的G规格，对应需要完美收线的面料。此外，G规格标配引导压脚，使压线工序更有效。
切线机构可靠性强
经改进的直动式切线装置，能精准切线。即使是粗线，也能准确无误地剪切面线和底线。此外，提高了切线装置的底线张力。

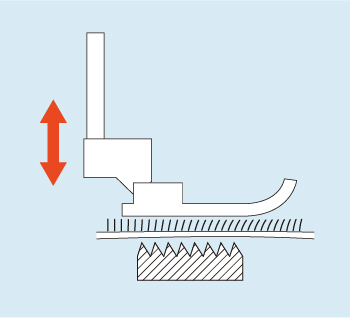

有益于面料的微量提升机构
通过调节压脚提升杆的偏心销，能微量提升压脚。缝制毛料和弹性面料时，轻轻抬起压脚可减轻面料的负荷。面料处理更容易，缝制时不会破坏面料原有的质感。
两种新供油机构可选JUKI独家提供
环保机油方式（循环式）从旋梭周边滴落到底盘中的机油，过滤掉灰尘和污垢后，返回油箱。这样可以省却供油工作，降低油耗。
清洁机油方式从旋梭周边滴落到底盘的机油，不返回到油箱，始终向旋梭供应干净的机油。
*供油方法可以根据需要进行切换。
规格
| 产品型号 | LH-3578A-G | |||||
|---|---|---|---|---|---|---|
| 用途 | 牛仔和厚料 | |||||
| 单针停止装置 | 未配备 | |||||
| 旋梭 | 垂直轴1.8倍大旋梭 | |||||
| 供油方式 | 半干式/旋梭部位：微量供油（油箱式） | |||||
| 最大缝制速度 | 3,000sti/min* | |||||
| 从机针到机臂的距离 | 120mm（高）×266mm（宽）×87mm（颚部高度） | |||||
| 送布系统 | 针送布 | |||||
| 最大针距长度 | 5mm | |||||
| 针杆行程 | 33.4mm | |||||
| 挑线杆 | 滑动型 | |||||
| 夹线装置 | 标准规格 | |||||
| 卷线装置 | 内置机头 | |||||
| 压脚提升量 | 7mm（手动式），13mm（膝动式） | |||||
| 供油方法 | 环保机油方式（循环式），清洁机油方式 | |||||
| 油箱容量 | 280cm³ | |||||
| 供油 | JUKI新型1号Defrix Oil（等同于ISO VG7） | |||||
| 机针 | DP×5 (#21) #16~#23 |
|||||
| 包装外形尺寸（mm） | LH-3578A：718mm（高）× 341mm（宽）× 744mm（长） LH-3578A-7：768mm（高）× 341mm（宽）× 744mm（长） |
|||||
| 机头重量（包括包装） | LH-3578A: 48kg LH-3578A-7：61kg（带AK：63kg） |
|||||
*“sti/min”代表“针/分钟”。

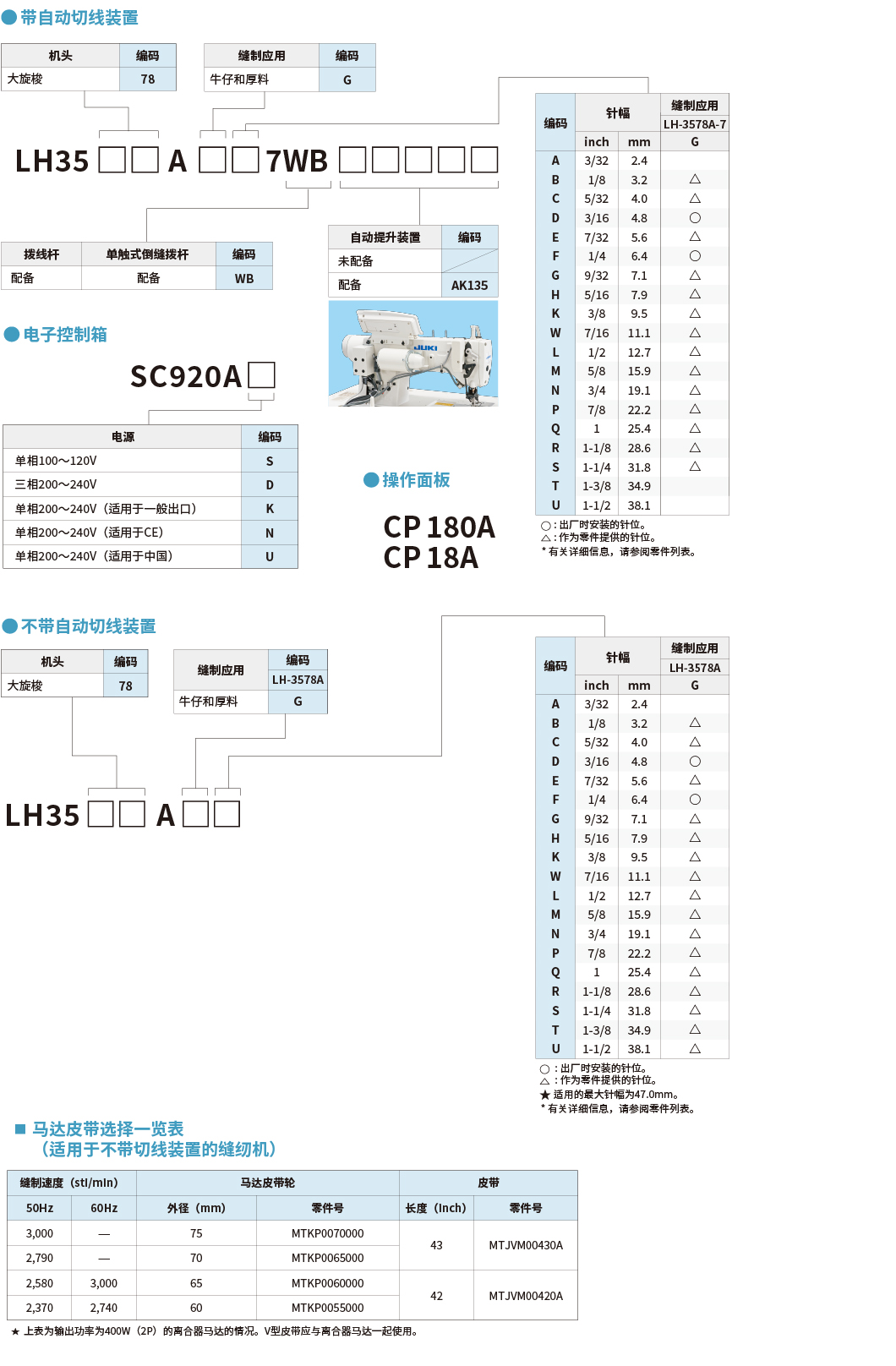

当您下订单时
针位
LH-3578A-G
| Guage | NEEDLE CLAMP ASM. | FEED DOG | FEED DOG | ||
|---|---|---|---|---|---|
| Figure |  |
 |
 |
||
| Needle width | P/N | P/N | P/N | ||
| Code | inch | mm | |||
| B | 1/8 | 3.2 | 10147650 | B1613512B0H | - |
| C | 5/32 | 4.0 | 10147759 | B1613512C0H | - |
| D | 3/16 | 4.8 | 10147858 | B1613512D0H | 40025801 |
| E | 7/32 | 5.6 | 10147957 | B1613512E0H | 40025802 |
| F | 1/4 | 6.4 | 10148054 | B1613512F0H | 40025803 |
| G | 9/32 | 7.1 | 10148153 | B1613512G0H | 40025804 |
| H | 5/16 | 7.9 | 10148252 | B1613512H0H | 40025805 |
| K | 3/8 | 9.5 | 10148351 | B1613512K0H | 40025806 |
| W | 7/16 | 11.1 | 10148450 | 40075311 | 40025807 |
| L | 1/2 | 12.7 | 10148559 | B1613512L0H | 40025808 |
| M | 5/8 | 15.9 | 10148658 | B1613512M0H | 40025809 |
| N | 3/4 | 19.1 | 10148757 | B1613512N0H | 40025810 |
| P | 7/8 | 22.2 | 10148856 | B1613512P0H | 40025811 |
| Q | 1 | 25.4 | 10148955 | B1613512Q0H | 40025812 |
| R | 1-1/8 | 28.6 | 10149052 | B1613512R0H | 40025813 |
| S | 1-1/4 | 31.8 | 10149151 | B1613512S0H | 40025814 |
| T | 1-3/8 | 34.9 | 10149250 | B1613512T0H | 40025815 |
| U | 1-1/2 | 38.1 | 10149359 | B1613512U0H | 40025816 |
| Remarks | - | - | Option | ||
| Guage | PRESSER FOOT ASM._TIP DIVIDED | THROAT PLATE | ||
|---|---|---|---|---|
| Figure |  |
 |
||
| Needle width | P/N | P/N | ||
| Code | inch | mm | ||
| B | 1/8 | 3.2 | 40035896 | 40072337 |
| C | 5/32 | 4.0 | 40071909 | 40072338 |
| D | 3/16 | 4.8 | 22816557 | 22625305 |
| E | 7/32 | 5.6 | 22816656 | 22625404 |
| F | 1/4 | 6.4 | 22816755 | 22625503 |
| G | 9/32 | 7.1 | 22816854 | 22625602 |
| H | 5/16 | 7.9 | 22816953 | 22625701 |
| K | 3/8 | 9.5 | 22817050 | 22625800 |
| W | 7/16 | 11.1 | 40033941 | 22625909 |
| L | 1/2 | 12.7 | 22817159 | 22626006 |
| M | 5/8 | 15.9 | 40033945 | 22626006 |
| N | 3/4 | 19.1 | 40033947 | 22626204 |
| P | 7/8 | 22.2 | 40033949 | 22626303 |
| Q | 1 | 25.4 | 40033951 | 22626402 |
| R | 1-1/8 | 28.6 | 40033953 | 22626501 |
| S | 1-1/4 | 31.8 | 40033955 | 22626600 |
| T | 1-3/8 | 34.9 | 40033957 | 22626709 |
| U | 1-1/2 | 38.1 | 40033959 | 22626808 |
| Guage | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._FRONT | ||
|---|---|---|---|---|---|---|
| Figure |  |
 |
 |
 |
||
| Needle width | P/N | P/N | P/N | P/N | ||
| Code | inch | mm | ||||
| A | 3/32 | 2.4 | 22601058 | 22600555 | 40051633 | 40042874 |
| B | 1/8 | 3.2 | 22601058 | 22600555 | 40051633 | 40042874 |
| C | 5/32 | 4.0 | 22601058 | 22600555 | 40051633 | 40042874 |
| D | 3/16 | 4.8 | 22601058 | 22600555 | 40051633 | 40042874 |
| E | 7/32 | 5.6 | 22601058 | 22600555 | 40051633 | 40042874 |
| F | 1/4 | 6.4 | 22601058 | 22600555 | 40051633 | 40042874 |
| G | 9/32 | 7.1 | 22601058 | 22600555 | 40051633 | 40042874 |
| H | 5/16 | 7.9 | 22601058 | 22600555 | 40051633 | 40042874 |
| K | 3/8 | 9.5 | 22601058 | 22600555 | 40051633 | 40042874 |
| W | 7/16 | 11.1 | 22601058 | 22600555 | 40051633 | 40042874 |
| L | 1/2 | 12.7 | 22601157 | 22600654 | 40045729 | 40042874 |
| M | 5/8 | 15.9 | 22601157 | 22600654 | 40045729 | 40042874 |
| N | 3/4 | 19.1 | 22601157 | 22600654 | 40045729 | 40042874 |
| P | 7/8 | 22.2 | 22601256 | 22600753 | 40045730 | 40042874 |
| Q | 1 | 25.4 | 22601256 | 22600753 | 40045730 | 40042874 |
| R | 1-1/8 | 28.6 | 22601256 | 22600753 | 40045730 | 40042874 |
| S | 1-1/4 | 31.8 | 22601355 | 22600852 | 40045731 | 40042874 |
| T | 1-3/8 | 34.9 | 22601355 | 22600852 | 40045731 | 40042874 |
| U | 1-1/2 | 38.1 | 22601355 | 22600852 | 40045731 | 40042874 |
| Remarks | - | - | Option | - | ||
LH-3578AG-7
| Guage | NEEDLE CLAMP ASM. | FEED DOG | FEED DOG | PRESSER FOOT ASM._TIP DIVIDED | SWIVEL GUIDE PRESSER ASM. | THROAT PLATE | ||
|---|---|---|---|---|---|---|---|---|
| Figure |  |
 |
|
|
 |
 |
||
| Needle width | P/N | P/N | P/N | P/N | P/N | P/N | ||
| Code | inch | mm | ||||||
| A | 3/32 | 2.4 | 10147551 | - | - | - | - | - |
| B | 1/8 | 3.2 | 10147650 | 40053705 | 40053705 | 40035896 | - | 40035881 |
| C | 5/32 | 4.0 | 10147759 | 40071911 | - | 40071909 | - | 40025485 |
| D | 3/16 | 4.8 | 10147858 | 40035891 | 40025831 | 22816557 | 40095293 | 40095289 |
| E | 7/32 | 5.6 | 10147957 | 40050009 | 40025832 | 22816656 | - | 40025491 |
| F | 1/4 | 6.4 | 10148054 | 40035892 | 40025833 | 22816755 | 40094776 | 40094773 |
| G | 9/32 | 7.1 | 10148153 | 40050010 | 40025834 | 22816854 | - | 40025493 |
| H | 5/16 | 7.9 | 10148252 | 40050011 | 40025835 | 22816953 | - | 40025494 |
| K | 3/8 | 9.5 | 10148351 | 40035893 | 40025836 | 22817050 | - | 40025495 |
| W | 7/16 | 11.1 | 10148450 | - | 40025837 | 40033941 | - | 40025496 |
| L | 1/2 | 12.7 | 10148559 | 40035894 | 40025838 | 22817159 | - | 40025498 |
| M | 5/8 | 15.9 | 10148658 | 40071912 | 40025839 | 40033945 | - | 40025499 |
| N | 3/4 | 19.1 | 10148757 | 40035895 | 40025840 | 40033947 | - | 40025500 |
| P | 7/8 | 22.2 | 10148856 | 40071913 | 40025841 | 40033949 | - | 40025502 |
| Q | 1 | 25.4 | 10148955 | 40071914 | 40025842 | 40033951 | - | 40025503 |
| R | 1-1/8 | 28.6 | 10149052 | 40071915 | 40025843 | 40033953 | - | 40025504 |
| S | 1-1/4 | 31.8 | 10149151 | 40071916 | 40025844 | 40033955 | - | 40025505 |
| T | 1-3/8 | 34.9 | 10149250 | - | - | - | - | - |
| U | 1-1/2 | 38.1 | 10149359 | - | - | - | - | - |
| Remarks | - | - | Option | - | - | - | ||
| Guage | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | ||
|---|---|---|---|---|---|---|
| Figure |  |
 |
|
 |
||
| Needle width | P/N | P/N | P/N | P/N | ||
| Code | inch | mm | ||||
| B | 1/8 | 3.2 | 40025247 | 40025235 | 40051633 | 40042880 |
| C | 5/32 | 4.0 | 40025247 | 40025235 | 40051633 | 40042880 |
| D | 3/16 | 4.8 | 40025247 | 40025235 | 40051633 | 40042880 |
| E | 7/32 | 5.6 | 40025247 | 40025235 | 40051633 | 40042880 |
| F | 1/4 | 6.4 | 40025247 | 40025235 | 40051633 | 40042880 |
| G | 9/32 | 7.1 | 40025247 | 40025235 | 40051633 | 40042880 |
| H | 5/16 | 7.9 | 40025247 | 40025235 | 40051633 | 40042880 |
| K | 3/8 | 9.5 | 40025247 | 40025235 | 40051633 | 40042880 |
| W | 7/16 | 11.1 | 40025247 | 40025235 | 40051633 | 40042880 |
| L | 1/2 | 12.7 | 40025248 | 40025236 | 40045729 | 40042880 |
| M | 5/8 | 15.9 | 40025248 | 40025236 | 40045729 | 40042880 |
| N | 3/4 | 19.1 | 40025248 | 40025236 | 40045729 | 40042880 |
| P | 7/8 | 22.2 | 40025249 | 40025239 | 40045730 | 40042880 |
| Q | 1 | 25.4 | 40025249 | 40025239 | 40045730 | 40042880 |
| R | 1-1/8 | 28.6 | 40025249 | 40025239 | 40045730 | 40042880 |
| S | 1-1/4 | 31.8 | 40025250 | 40025240 | 40045731 | 40042880 |
| Remarks | - | - | Option | - | ||
