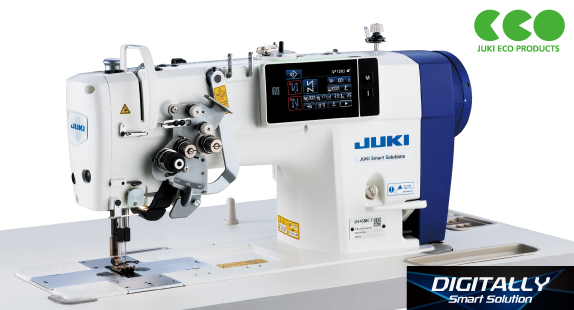

产品概述
产品功能

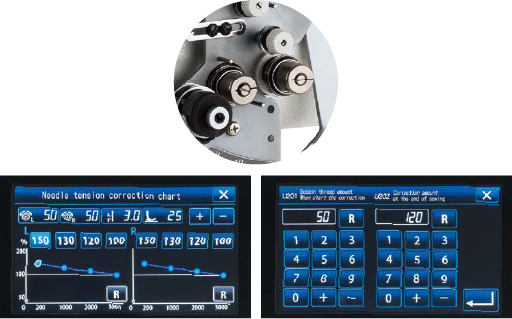

采用电子夹线机构
通过左右独立驱动的电子夹线机构,缝制质量得到了提升。
- 根据缝制速度,自动修正面线张力。因此,无论缝制速度有何变化,都能保证稳定的缝制质量。
- 根据底线余量,自动修正面线张力。因此,即使底线余量减少,也能获得稳定的缝制质量。
- 使用根据底线余量自动修正面线张力的功能时,在底线余量低至预定水平时将向操作人员发出更换提醒通知。
采用主动压脚机构

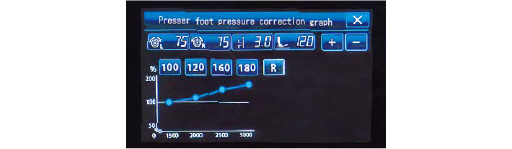

采用主动压脚,可以根据缝制速度修正压脚压力。

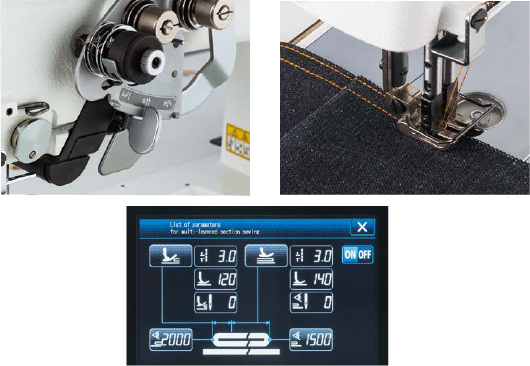

高低段部检测装置(S/G规格:标配件,F规格:选购件)
标配高低段部检测装置。
可在缝制高低段部时,实现稳定的缝制间距/良好的收线。
可以分别对高低端部的骑上部分和上层部分进行缝制修正设定,改善了高低端部起皱的现象。
提高了边角缝制功能(仅限LH-4588C)
使用边角缝拨杆从普通缝制半自动切换到边角缝制,操作简易。操作人员只需通过操作面板输入针幅/缝制角度的数据。然后,在缝制过程中拨动边角缝拨杆,就开始进行边角缝制。此后,可在普通缝制和边角缝制之间自动切换缝制模式。即使是无经验的操作人员也能实现高效高质的缝制作业。此外,边角缝内侧线迹松动的问题*¹可以通过电子夹线器修正功能*²来解决。
减少设定更改时间
- 采用1.8倍容量(与标准旋梭相比)的大旋梭。
因此,线更换频率减少了一半。这款配置大旋梭的世界首创缝纫机,不仅适合缝制牛仔布和厚料,也适合缝制内衣和中厚料。缝制质量更稳定。 - 采用了马达控制水平送布方式。可以在操作面板上设定针距。
- 采用1.8倍容量(与标准旋梭相比)的大旋梭。

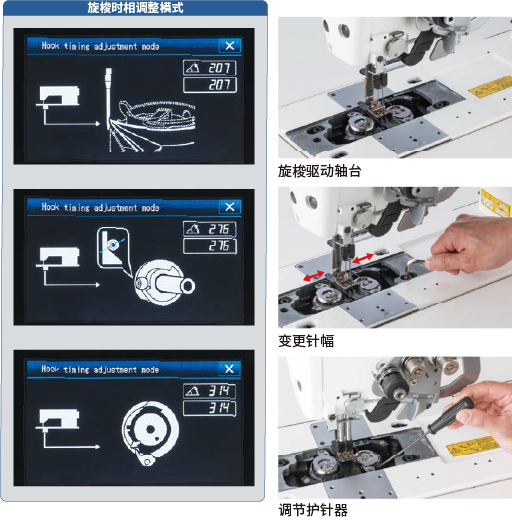

缩短旋梭同步的调节时间
变更针幅时需要调整旋梭同步。调整时间缩短。采用通过操作面板启用的旋梭同步调整模式,以及新型旋梭驱动轴台,可显著减少变更针幅时所需的工作量。通过螺钉可轻松调节旋梭护针器。
使用物联网(IoT)进行数据和缝纫机管理
可以使用市场上出售的安卓终端,进行缝纫机参数调整数据的“双向”非接触式通信。
由此可以对缝制流水线上的缝纫机进行统一设定和快速状态检查,以保证稳定的缝制质量。
控制面板标配USB接口,确保数据管理和系统更新的简便性。

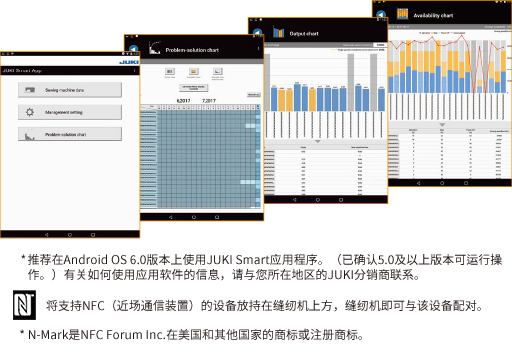

通过JUKI Smart应用程序可以发送和确认各种数据
可在应用程序中进行管理设置(终端注册),显示缝纫机数据(缝制数据)、问题解决图表等。
在问题解决图表中,将获取的缝纫机数据生成生产图、生产率图等,用于检查及分析当前情况。
内衣和中厚料规格使用大旋梭(1.8倍容量)
细线内衣和中厚料规格使用大旋梭(1.8倍容量)。将大旋梭(1.8倍容量)用于缝制内衣和中厚料为世界首创。线更换频率降低了约40%,缩短了工作时间,也减轻了操作人员的工作负担。此外,底线余量补正功能有助于实现稳定的缝制质量。
基本性能
缓解操作人员的疲劳

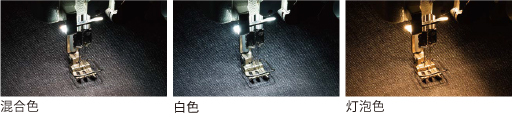

LED手灯,增加了两种颜色(白色/灯泡色)的调色功能。
有助于减轻长时间从事缝制工作造成的眼睛疲劳。
操作面板背景灯自动关闭功能
操作面板背景灯可以在预设时间过后自动关闭。(设定时间为1至20分钟。)
休眠模式(自动关机功能)
如果在预定时间内未执行任何操作,将关闭马达等电源。(设定时间为1至50分钟。)
*这些选项可通过操作面板进行设定。
降低耗电量
LH-4500C配备了小型交流伺服马达,优化了压脚提升控制方法,提高了电源效率,因此与LH-3500A相比,耗电量降低了30.8%。此外,由于可以关闭操作面板显示屏,待机状态下的耗电量降低了50.8%。
降低噪音/振动
通过采用1/2开口机系统等多种改进方式,有效降低了噪音/振动。LH-4500C提供了有助于缓解疲劳的工作环境。
规格
产品型号 | LH-4578CFF | LH-4578CFS | LH-4578CFS-7 | LH-4588CFS-7 | LH-4578CFG-7 | LH-4588CFG-7 |
---|---|---|---|---|---|---|
规格 | 全数字化规格 | |||||
用途 | 内衣 | 中厚料 | 牛仔和厚料 | |||
边角缝 (单针停止装置) |
未配备 | 配备 | 未配备 | 配备 | ||
供油系统 | 半干式/旋梭部位:微量供油(油箱系统) | |||||
送布系统 | 针送布 | |||||
最大缝制速度 | 3,000 sti/min* | |||||
最大针距长度 | 4mm | 5mm | 7mm | |||
挑线杆 | 滑动型 | |||||
针杆行程 | 33.4mm | |||||
面线夹线器 | 左右独立电子夹线机构 | |||||
主动式压脚 | 标准 | |||||
压脚提升量(最大) | 13mm | |||||
高低段部检测 | 选配 | 标准 | ||||
膝动提升装置 | 选配 | |||||
倒缝拨杆 | 未配备 | 标准 | ||||
机针 | DP × 5 #10 (#9~#16) |
DP × 5 #14 (#9~#16) |
DP × 5 #21 (#16~#23) |
|||
使用线 | #80 - #30 |
#30 - #3 (对于#8-#3,底线线号应为#20) |
||||
旋梭 | 垂直轴大旋梭(1.8倍) | |||||
机臂下方空间 | 120mm(高)x266mm(机臂到机针距离)x87mm(颚部高度) | |||||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) |
* sti/min是“针/分钟”的缩写。

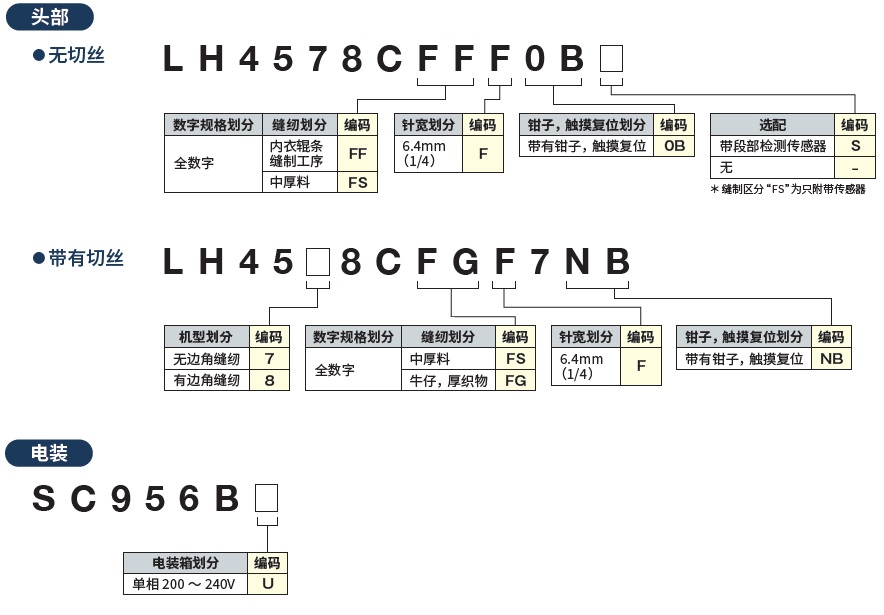

当您下订单时
针位
LH-4578CFF
Guage | FEED DOG | FEED DOG | NEEDLE CLAMP ASM. | PRESSER FOOT ASM. | SWIVEL GUIDE PRESSER ASM. | THROAT PLATE FOR BINDING | THROAT PLATE | SLIDE PLATE ASM. | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
B | 1/8 | 3.2 | 40232781 | 40232780 | 10147650 | 22627152 | 22647051 | 40232772 | 22625107 | 40220206 |
C | 5/32 | 4.0 | - | - | 10147759 | - | - | 40232773 | 22625206 | 40220206 |
D | 3/16 | 4.8 | 40033564 | 40035884 | 10147858 | 22627350 | 22647150 | 40232774 | 22625305 | 40220206 |
E | 7/32 | 5.6 | 40033565 | 40035885 | 10147957 | 22627459 | 22647259 | 40232775 | 22625404 | 40220206 |
F | 1/4 | 6.4 | 40033566 | 40035886 | 10148054 | 22627558 | 22647358 | 40221496 | 22625503 | 40220206 |
G | 9/32 | 7.1 | 40033567 | 40035887 | 10148153 | 22627657 | 22647457 | 40232776 | 22625602 | 40220206 |
H | 5/16 | 7.9 | 40033568 | 40035888 | 10148252 | 22627756 | 22647556 | 40232777 | 22625701 | 40220206 |
K | 3/8 | 9.5 | - | - | 10148351 | - | - | - | 22625800 | 40220206 |
W | 7/16 | 11.1 | - | - | 10148450 | - | - | - | 22625909 | 40220206 |
L | 1/2 | 12.7 | - | - | 10148559 | - | - | - | 22626006 | 40222670 |
M | 5/8 | 15.9 | - | - | 10148658 | - | - | - | 22626105 | 40222670 |
N | 3/4 | 19.1 | - | - | 10148757 | - | - | - | 22626204 | 40222670 |
P | 7/8 | 22.2 | - | - | 10148856 | - | - | - | 22626303 | 40222671 |
Q | 1 | 25.4 | - | - | 10148955 | - | - | - | 22626402 | 40222671 |
R | 1-1/8 | 28.6 | - | - | 10149052 | - | - | - | 22626501 | 40222671 |
S | 1-1/4 | 31.8 | - | - | 10149151 | - | - | - | 22626600 | 40222672 |
T | 1-3/8 | 34.9 | - | - | 10149250 | - | - | - | 22626709 | 40222672 |
U | 1-1/2 | 38.1 | - | - | 10149359 | - | - | - | 22626808 | 40222672 |
Remarks | - | Option | Hole Type | - | For foundation | For foundation |
Guage | SLIDE PLATE ASM._FRONT | SLIDE PLATE ASM._FRONT | ||
---|---|---|---|---|
Figure | ||||
Needle width | P/N | P/N | ||
Code | inch | mm | ||
B | 1/8 | 3.2 | 40042874 | 23206709 |
C | 5/32 | 4.0 | 40042874 | 23206709 |
D | 3/16 | 4.8 | 40042874 | 23206709 |
E | 7/32 | 5.6 | 40042874 | 23206709 |
F | 1/4 | 6.4 | 40042874 | 23206709 |
G | 9/32 | 7.1 | 40042874 | 23206709 |
H | 5/16 | 7.9 | 40042874 | 23206709 |
K | 3/8 | 9.5 | 40042874 | 23206709 |
W | 7/16 | 11.1 | 40042874 | 23206709 |
L | 1/2 | 12.7 | 40042874 | 23206709 |
M | 5/8 | 15.9 | 40042874 | 23206709 |
N | 3/4 | 19.1 | 40042874 | 23206709 |
P | 7/8 | 22.2 | 40042874 | 23206709 |
Q | 1 | 25.4 | 40042874 | 23206709 |
R | 1-1/8 | 28.6 | 40042874 | 23206709 |
S | 1-1/4 | 31.8 | 40042874 | 23206709 |
T | 1-3/8 | 34.9 | 40042874 | 23206709 |
U | 1-1/2 | 38.1 | 40042874 | 23206709 |
Remarks |
LH-4578CFG-7
Guage | THROAT PLATE | NEEDLE CLAMP ASM. | FEED DOG | FEED DOG | PRESSER FOOT ASM._TIP DIVIDED | SWIVEL GUIDE PRESSER ASM. | SWIVEL GUIDE PRESSER ASM. | SLIDE PLATE ASM. | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
B | 1/8 | 3.2 | 40232755 | 10147650 | - | 40232778 | - | 40229469 | - | 40220206 |
C | 5/32 | 4.0 | 40232756 | 10147759 | 40232779 | - | 40071909 | - | - | 40220206 |
D | 3/16 | 4.8 | 40232757 | 10147858 | 40035891 | 40025831 | 22816557 | 40229461 | 40095293 | 40220206 |
E | 7/32 | 5.6 | 40232758 | 10147957 | 40050009 | 40025832 | 22816656 | - | - | 40220206 |
F | 1/4 | 6.4 | 40220201 | 10148054 | 40035892 | 40025833 | 22816755 | 40229459 | 40094776 | 40220206 |
40220209 * | 40220207 * | |||||||||
G | 9/32 | 7.1 | 40232759 | 10148153 | 40050010 | 40025834 | 22816854 | - | - | 40220206 |
H | 5/16 | 7.9 | 40232760 | 10148252 | 40050011 | 40025835 | 22816953 | - | - | 40220206 |
K | 3/8 | 9.5 | 40232761 | 10148351 | 40035893 | 40025836 | 22817050 | - | - | 40220206 |
W | 7/16 | 11.1 | 40232762 | 10148450 | - | 40025837 | 40033941 | - | - | 40220206 |
L | 1/2 | 12.7 | 40232763 | 10148559 | 40035894 | 40025838 | 22817159 | - | - | 40222670 |
M | 5/8 | 15.9 | 40232764 | 10148658 | 40071912 | 40025839 | 40033945 | - | - | 40222670 |
N | 3/4 | 19.1 | 40232765 | 10148757 | 40035895 | 40025840 | 40033947 | - | - | 40222670 |
P | 7/8 | 22.2 | 40232766 | 10148856 | 40071913 | 40025841 | 40033949 | - | - | 40222671 |
Q | 1 | 25.4 | 40232767 | 10148955 | 40071914 | 40025842 | 40033951 | - | - | 40222671 |
R | 1-1/8 | 28.6 | 40232768 | 10149052 | 40071915 | 40025843 | 40033953 | - | - | 40222671 |
S | 1-1/4 | 31.8 | 40232769 | 10149151 | 40071916 | 40025844 | 40033955 | - | - | 40222672 |
T | 1-3/8 | 34.9 | - | 10149250 | - | - | - | - | - | - |
U | 1-1/2 | 38.1 | - | 10149359 | - | - | - | - | - | - |
Remarks | Hole Type | Option,*For 3 # thread | Option,* For 3 # thread |
Guage | SLIDE PLATE ASM._FRONT SLIDE PLATE ASM._FRONT | ||
---|---|---|---|
Figure | |||
Needle width | P/N | ||
Code | inch | mm | |
B | 1/8 | 3.2 | 40042880 |
C | 5/32 | 4.0 | 40042880 |
D | 3/16 | 4.8 | 40042880 |
E | 7/32 | 5.6 | 40042880 |
F | 1/4 | 6.4 | 40042880 |
G | 9/32 | 7.1 | 40042880 |
H | 5/16 | 7.9 | 40042880 |
K | 3/8 | 9.5 | 40042880 |
W | 7/16 | 11.1 | 40042880 |
L | 1/2 | 12.7 | 40042880 |
M | 5/8 | 15.9 | 40042880 |
N | 3/4 | 19.1 | 40042880 |
P | 7/8 | 22.2 | 40042880 |
Q | 1 | 25.4 | 40042880 |
R | 1-1/8 | 28.6 | 40042880 |
S | 1-1/4 | 31.8 | 40042880 |
T | 1-3/8 | 34.9 | - |
U | 1-1/2 | 38.1 | - |
Remarks | - |
LH-4588CFG-7
Guage | FEED DOG | FEED DOG | THROAT PLATE | PRESSER FOOT ASM._TIP DIVIDED | SWIVEL GUIDE PRESSER ASM. | SWIVEL GUIDE PRESSER ASM. | NEEDLE CLAMP ASM._LEFT | NEEDLE CLAMP ASM._RIGHT | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
B | 1/8 | 3.2 | - | 40232778 | 40232755 | 40035896 | 40229469 | - | B1402528BA0A | B1402528BA0A |
C | 5/32 | 4 | 40232779 | - | 40232756 | 40071909 | - | - | B1402528CA0A | B1402528CA0A |
D | 3/16 | 4.8 | 40035891 | 40025831 | 40232757 | 22816557 | 40229461 | 40095293 | B1402528DALA | B1402528DARA |
E | 7/32 | 5.6 | 40050009 | 40025832 | 40232758 | 22816656 | - | - | B1402528EAL | B1402528EAR |
F | 1/4 | 6.4 | 40035892 | 40025833 * | 40220201 | 22816755 | 40229459 | 40094776 | B1402528FALA | B1402528FARA |
40220209 | 40220207 * | |||||||||
G | 9/32 | 7.1 | 40050010 | 40025834 | 40232759 | 22816854 | - | - | B1402528GAL | B1402528GAR |
H | 5/16 | 7.9 | 40050011 | 40025835 | 40232760 | 22816953 | - | - | B1402528HALA | B1402528HARA |
K | 3/8 | 9.5 | 40035893 | 40025836 | 40232761 | 22817050 | - | - | B1402528KALA | B1402528KARA |
L | 1/2 | 12.7 | 40035894 | 40025838 | 40232763 | 22817159 | - | - | B1402528LAL | B1402528LAR |
M | 5/8 | 15.9 | 40071912 | 40025839 | 40232764 | 40033945 | - | - | B1402528MAL | B1402528MAR |
N | 3/4 | 19.1 | 40035895 | 40025840 | 40232765 | 40033947 | - | - | B1402528NAL | B1402528NAR |
P | 7/8 | 22.2 | 40071913 | 40025841 | 40232766 | 40033949 | - | - | B1402528PAL | B1402528PAR |
Q | 1 | 25.4 | 40071914 | 40025842 | 40232767 | 40033951 | - | - | B1402528QAL | B1402528QAR |
Remarks | - | Option,* For 3 # thread | - | - | *#3 For 3 # thread | - | DP5,Hole Type | DP5,Hole Type |
Guage | NEEDLE CLAMP ASM._LEFT | NEEDLE CLAMP ASM._RIGHT | SLIDE PLATE ASM. | SLIDE PLATE ASM._FRONT | ||
---|---|---|---|---|---|---|
Figure | ||||||
Needle width | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||
B | 1/8 | 3.2 | B1402526BA0A | B1402526BA0A | 40220206 | 40042880 |
C | 5/32 | 4 | B1402526CA0A | B1402526CA0A | 40220206 | 40042880 |
D | 3/16 | 4.8 | B1402526DALA | B1402526DARA | 40220206 | 40042880 |
E | 7/32 | 5.6 | - | 10228567 | 40220206 | 40042880 |
F | 1/4 | 6.4 | B1402526FALA | B1402526FARA | 40220206 | 40042880 |
G | 9/32 | 7.1 | B1402526GALA | B1402526GARA | 40220206 | 40042880 |
H | 5/16 | 7.9 | B1402526HALA | B1402526HARA | 40220206 | 40042880 |
K | 3/8 | 9.5 | B1402526KALA | B1402526KARA | 40220206 | 40042880 |
L | 1/2 | 12.7 | B1402526LALA | B1402526LARA | 40222670 | 40042880 |
M | 5/8 | 15.9 | 10228856 | 10228864 | 40222670 | 40042880 |
N | 3/4 | 19.1 | 10228955 | 10228963 | 40222670 | 40042880 |
P | 7/8 | 22.2 | - | - | 40222671 | 40042880 |
Q | 1 | 25.4 | 10229151 | 10229169 | 40222671 | 40042880 |
Remarks | Option,For DP17 | Option,For DP17 | - | - |
