产品功能
支持各种裤襻规格的裤襻翻折机构(专利申请中)

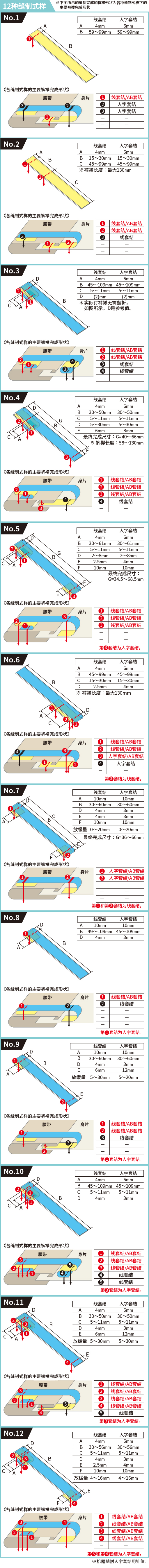

这款世界首创自动订裤襻缝纫机,可应对7种订裤襻工序。主要机构采用电子化控制,实现应对各种裤襻式样的缝制作业。
提高生产效率

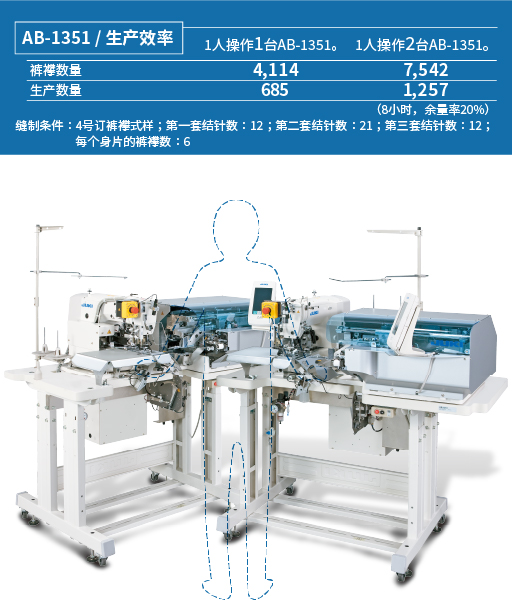

不仅缩短了订裤襻工序的时间,而且因省去了前工序(裤襻剪切)而节省了人力。1名操作人员能同时操作2台AB-1351,显著提高了生产效率。 1人同时操作2台AB-1351,大幅提高生产效率。
1人同时操作2台AB-1351,大幅提高生产效率。
1人同时操作2台AB-1351。如图所示放置2台AB-1351,操作人员可以在2台机器上交替进行订裤襻作业,大幅提高了生产效率。
基本性能
去技能化的高质量生产
经验不足的操作人员也能进行各式各样的订裤襻作业。只需放置身片,按下开关即可完成。通过操作面板可以轻松更改裤襻形状和缝制尺寸。
实现数字化调整裤襻尺寸、变更裤襻规格

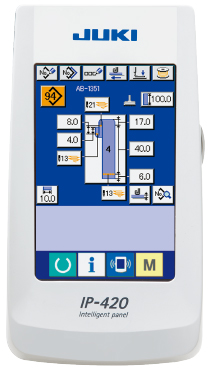

AB-1351的操作面板采用大尺寸彩色液晶触摸面板IP-420。通过操作面板,操作人员可以更改裤襻形状或缝制式样,设定订裤襻位置,以及进行循环缝制。裤襻宽幅变化时,可以根据裤襻宽幅变化的百分比自动变更套结宽幅。数字化控制大幅缩短了缝制数据的调整时间。
提升品质
JUKI独特的裤襻传送/翻折机构,确保以恒定的缝制尺寸(放缓量)实现美观稳定的订裤襻质量。
JUKI独特的裤襻传送装置
裤襻传送装置采用了JUKI独特的对称系统。即使是柔软弹性的面料,也能保持稳定的裤襻传送。裤襻传送装置位于缝纫机本体前端。操作人员可以从机器前端插入裤襻。此外,操作人员可以在缝制过程中,随时查看裤襻状态。

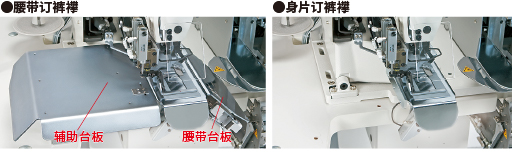

通过安装/拆除辅助台板,可应对两种缝制式样
通过安装/拆卸辅助台板(辅助台板和腰带台板),可应对腰带订裤襻(平面缝制)和身片订裤襻(筒形缝制)两种缝制式样。启动开关的位置也可以更改。(辅助台板作为标准附件配备。)
规格
产品型号 | AB-1351 | |||
---|---|---|---|---|
机头 | LK-1961/ABH(基于LK-1900A的专用半干式机头) | |||
最大缝制速度 | 2,500sti/min* | |||
压布压脚提升量 | 最大14mm | |||
旋梭 | 标准旋梭 | |||
存储的套结式样(针数) | 线套结(12、15、21、28、36、41)/人字套结(28、36、42、56、64) | |||
套结尺寸 | 纵向 | 0~3.2mm(0"~1/8")〈调整幅度0.1mm〉 | ||
横向 | 6~23mm(15/16"~57/64")〈调整幅度0.1mm〉 | |||
输入套结式样数 | 最大200种式样,(所有式样最多20,000针) | |||
订裤襻数量 | 99种图案 | |||
循环缝制图案数量 | 程序数量:20(1个程序可以设定30种式样。) | |||
机针 | DP × 17 #14, 135 × 17 #90 | |||
线 | 斯潘线80Nm(推荐),丝线80Nm(80Nm=#50) | |||
裤襻宽度 | 8~20mm (5/16"~25/32") | |||
电源要求/耗电量 | 单相220~240V/280VA,三相200~220V/250VA | |||
气压和耗气量 | 0.5MPa (5kg/cm²), 10Nl/min | |||
总重 | 205.5kg | |||
尺寸 | 1,200mm(宽)×850mm(深)×1,210mm(高) | |||
针板顶面高度 | 最小值:930mm(距地面) | |||
面线断线检测装置 | 标准配置(断线可重新开始缝制。) | |||
裤襻高低段部检测装置 | 标准配置 |
*“sti/min”代表“针/分钟”。

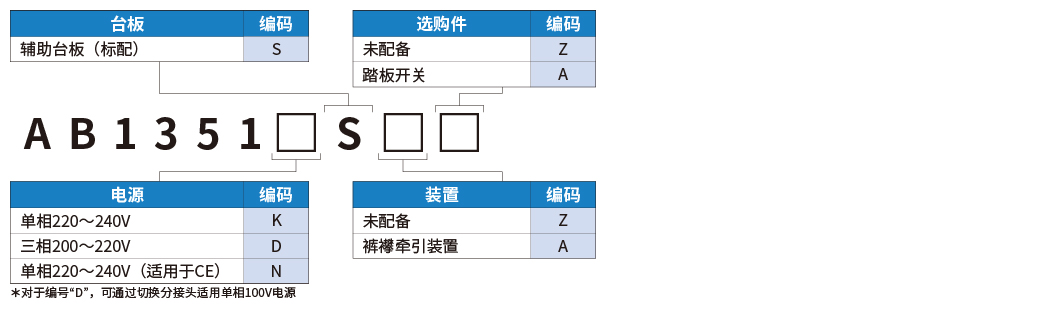

当您下订单时
针位
AB-1351
Guage | THROAT PLATE ASM. | WORK CLAMP FOOT | FEED PLATE | GARMENT BODY PRESSER | ||||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
- | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
40066720 | Standard W:99.8mm Bartacking shape (max): W 23mm |
40071925 | Work clamp foot (A) (Standard) W:24mm Bartacking shape (max): L 0×W 23mm |
40071906 | Feed plate (A) Standard L×W(mm): 2×24.8 Bartacking shape (max): L 0×W 23mm |
40066684 | Standard Garment body presser front (A) |
|
40091154 | N W:77.8mm Bartacking shape (max): W 17mm |
40091157 | Work clamp foot (AN) W: 14mm Bartacking shape (max): L 0×W 14mm |
40066744 | Feed plate (B) L×W(mm): 5×24.8 Bartacking shape (max): L 3.2×W 23mm |
40091162 | Blank sponge L×W(mm): 200×100 |
|
40066686 | Work clamp foot (B) L×W(mm): 4.5×26 Bartacking shape (max): L 3.2×W 23mm |
40075979 | Feed plate (BN) L×W(mm): 5×15.8 Bartacking shape (max): L 3.2×W 14mm |
|||||
40091156 | Work clamp foot (BN) L×W(mm): 4.5×17 Bartacking shape (max): L 3.2×W 14mm |
40093451 | Feed plate (C) L×W(mm)11×24.8 Corresponds to work clamp foot (A), work clamp foot (AN) and work clamp foot (BN). |
