产品功能
高品质的拼缝
可用于不同曲线、不同面料的组合。

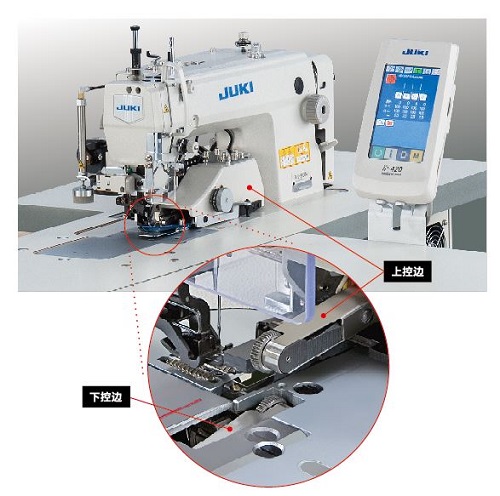

对于有一定质感的拼缝,都可贴合布边和剪口 进行缝制。AE-200AN 运用 JUKI 独有的技术、 对于要求技术程度较难的工序、即使是经验不 足的操作工通过此机器只需放置面料即可简单 进行缝制了。 可控制最多10个区间的独立的省缝·拉直, 即使是复杂的曲线组合也能实现稳定的高品质 的拼缝。均一的起皱缝 间隔均等且美观

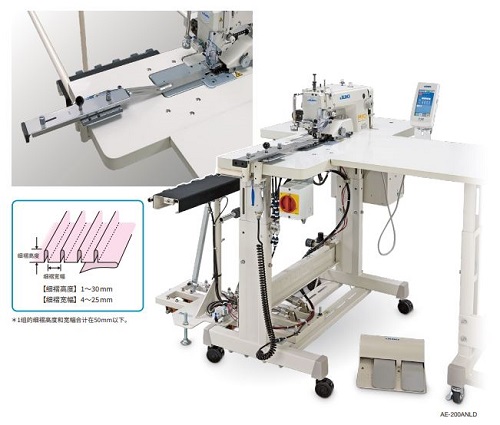

通过安装打细褶装置(40088621)、就可进行间隔均等且 完美的打褶缝。
使用用途
男装·女装夹克的背中心合缝裙子的侧摆缝制能 缝制多样的工序。
简易面板操作
缝制数据的输入可通过面板 操作进行简单设定
采用大型彩色液晶面板IP-420
大型彩色液晶触控面板方便选择缝制 形状,针数设定等操作直观且操作简 单。另外,可使控边压脚的差动量设 定一目了然减轻了缝样变更时花费的 调整时间 USB 或 CF卡槽★ 等外部接续 设备的装备使缝纫机间的数据拷贝变 的容易。缝制数据的储存最多可大 99个花样
所有缝制数据的设定、选择均可通过 操作面板进行输入。在液晶显示屏上 可显示能让人一目了然的各种项目的 图形。缝制数据最多可储存99个花样。 1个花样可输入 10个区间的数值。在 储存的花样中可根据上送布差动量和 上下机械手压力的每个区间进行切换。循环缝制
左右的侧拼暗缝,后身暗缝等不同的 工序都可通过使用循环机能进行连续 缝制。
●1个循环可储存15个花样,最多可以记忆20个循环。生产效率大幅提高!

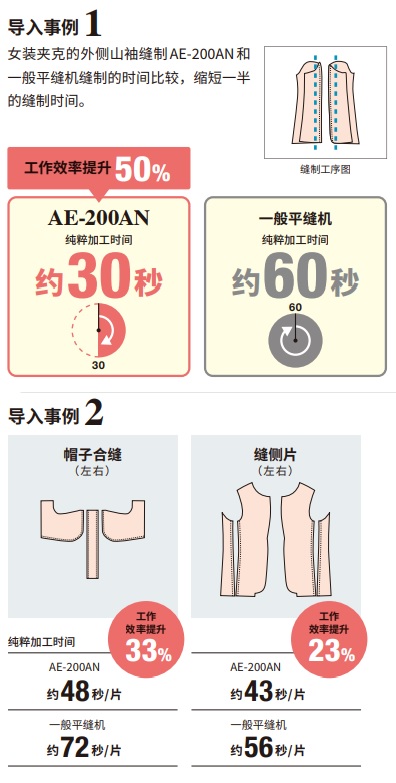

操作工只需放置面料即可。 机器并不是在停针时停止运转,而是自动的将布边摆放整齐后进行拼缝。
基本性能
气动式喷气台
标准配置了可辅助送 布的气动式喷嘴,使 操作性能更加优良。
底线卷线装置
为了提高更换底线时 的操作效率,在主马 达罩的上部配置了卷 线装置。
手触式开关
在启动 / 中途暂停开关都 标准配置有手触式开关。 由于配置有放置面料的手 触式开关,因此操作工的 操作应答更精确。
TBD方式*
通过采用同步带驱动方式, 可以实现无驱动损耗的快 速启缝。

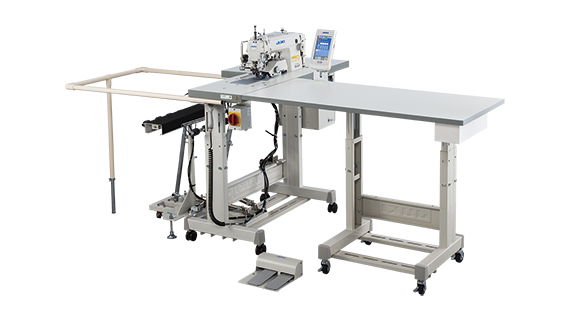

*TBD 是 Timing Belt Drive 的缩写。辅助工作台
缝制较长产品时在眼前缝 制较小产品时固定后端产 品的回旋变的便捷,操作 性优越。
规格
机种名 | AE-200ANLA | AE-200ANLD |
---|---|---|
用途 | 拼缝规格(中厚料用) | 打褶规格 |
头部 | DLU-5498N-7(AE-200ANN专用机头) | |
最快缝制速度 | 200~3,500sti/min* | |
最大缝目长度 | 4mm | |
最大上送布量 | 8mm | |
最大压脚提升量 | 10mm | |
使用机针 | DBx1(#11)#9~#18 | |
缝制条件 | (缝宽) 1~30mm (弧线缝制) 半径:100mm或以上 (片数) 双片或单片 |
|
气压 | 0.5MPa | |
电源/消耗电力 | 単相200V/280VA | |
机械尺寸 | ||
成品重量 | 135kg(安装有所有选购件是) |
*sti/min是Stitches per Minute(针/分)的简称。

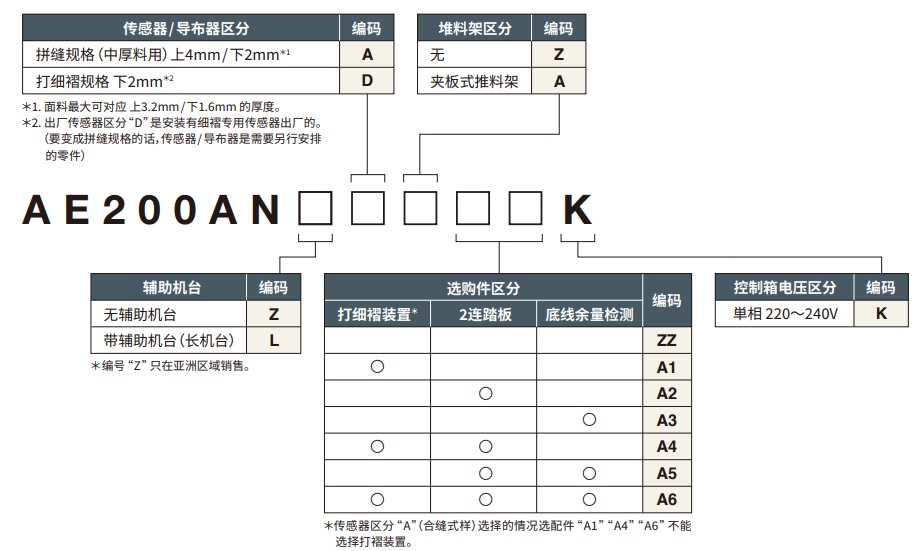

当您下订单时
针位
The choice by ”cloth guide + machine " is needed. Please , choose by "(2)+(1)" or "(3)+(1)" by a sewing condition.
(1)SEWING MACHINE GAUGE LIST
AE200AN SEWIING MACHINE |
FEED DOG | PREVIOUS THROAT PLATE | NEW THROAT PLATE | PRESSER FOOT ASM | UPPER FEED DOG | ||
---|---|---|---|---|---|---|---|
Figure | |||||||
MIDIUM HEAVY/HEAVY (DELIVERY SETTING) |
22881403 (P=1.50mm) |
22881502 (φ=1.9㎜) |
40098870 (φ=1.9㎜) |
22881304 | 40088257 | ||
LIGHT CLOTH | 22881700 (P=1.15㎜) |
22881601 (φ=1.3㎜) |
40098871 (φ=1.3㎜) |
||||
Scratch prevention (Urethane-gum coated) |
- | - | - | - | 40088215 |
(2)STANDARD SHAPE CLOTH GUIDE LIST
AE200AN EDGE CONTROL |
CLOTH GUIDE | EDGE SENSOR | MAX-THICKNESS OF CLOTH |
||
---|---|---|---|---|---|
Figure | |||||
MIDIUM HEAVY (DELIVERY SETTING) |
40088210 | 40084100 | A:UPPER :3.2㎜ B:LOWER:1.6㎜ |
||
LIGHT CLOTH | 40088211 | 40084102 | A:UPPER:1.6㎜ B:LOWER:1.6㎜ |
||
LIGHT HEAVY CLOTH | 40088212 | 40084101 | A:UPPER:3.2㎜ B:LOWER:3.2㎜ |
(3)CLOTH GUIDE LIST FOR SMALL PIECE SHAPE
AE200AN EDGE CONTROL (For Small piece ) |
CLOTH GUIDE | EDGE SENSOR | MAX-THICKNESS OF CLOTH |
||
---|---|---|---|---|---|
Figure | |||||
MIDIUM HEAVY | 18076356 | 40084100 | A:UPPER :3.2㎜ B:LOWER:1.6㎜ |
||
LIGHT CLOTH | 18076059 | 40084102 | A:UPPER:1.6㎜ B:LOWER:1.6㎜ |
||
LIGHT HEAVY CLOTH | 18076257 | 40084101 | A:UPPER:3.2㎜ B:LOWER:3.2㎜ |
