产品概述
产品功能
针数和套结尺寸
缝制裤襻的针数可以在28、36和42针之间切换,套结尺寸可以通过操作面板轻松更改。此外,通过专为电子缝纫机开发的JUKI PGM-20编程软件,除了标准缝制图案外,用户还可以创建自己原创的缝制图案。

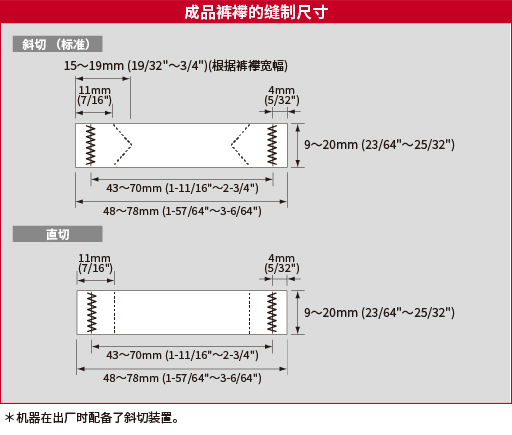

斜切和直切方式之间切换
增加了斜切装置的适用裤襻宽幅。在这种模式中,斜切装置和直切装置都可以剪切达20mm宽幅的裤襻。
缝制时间1.2秒/裤襻(28针)
专为裤襻机开发的新型机头,最高缝制速度可达2,500rpm,配备直驱系统,提高了起缝性能并缩短了缝制时间。裤襻送布装置具备等待后续裤襻的半待机能力,加快了裤襻传送动作,缩短了裤襻传送时间,从而实现每个裤襻的缝制时间提速到1.2秒(28针)。
由于改进了裤襻传送动作的连续性和重复能力,机器停机时间大大缩短

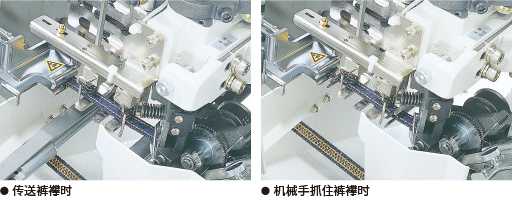

裤襻由传统的齿轮滚动送布机构进行传送,并由夹紧装置上的新型收布机构完成收布。在这两个机构的支持下,折叠叉每次都能抓取“卷曲的”或“褶皱的”裤襻,并送至机头。此外,夹紧装置的传感器可以检测裤襻是否存在。如果检测到裤襻传送有误,夹紧装置会自动重复夹紧动作。由于操作人员不必操作复位开关,减少了时间损失。
基本性能
快速可靠处理接缝,循环时间不延迟
机器预先检测裤襻中的每个接缝并进行高效处理。即使机器在进行接缝处理流程,裤襻送布装置仍可以完成裤襻传送动作,并在机器起缝之前传送好下一个裤襻。因此,操作人员可以有节奏且高效地进行缝制作业,而不会造成循环时间的延迟。通过检测面料厚度的变化,机器的电位器会发现裤襻中的接缝并进行完美处理。
更换裤襻时,电位器通过识别裤襻厚度的变化,识别出接缝,并通过机器的示教功能轻松调整和编入程序。在前旋梭处装备了电动滑动机构(靠近操作人员)
新型的电动滑动机构可在更换梭芯或对附近部件进行维护时,对前旋梭进行电动移位,以扩大旋梭之间的空间,使操作更方便。此外,在变更针幅时,可以通过操作面板以0.01mm的调整幅度精确定位前旋梭,从而使操作人员可以轻松调整两个半回转旋梭的钩尖之间的距离。由于无需调整旋梭时相(相位),针幅调整更简便。
裤襻供应功能
裤襻送布位置会自动调整到裤襻的缝制宽幅。因此,无需机械调整即可轻松更改裤襻宽幅。此外,当裤襻传送到压脚下时,通过操作面板的简单操作即可进行裤襻横向位置的补偿。
标配可调支架
机台的高度可以轻松调整,以符合操作人员的高度。
操作人员可以在舒适的姿势下进行缝制作业,减少身体疲劳。
规格
产品型号 | MOL-254 |
---|---|
机头 | 电子双针平缝套结机 |
最大缝制速度 | 2,500sti/min* |
挑线杆 | 连杆式 |
针杆行程 | 45.7mm |
线 | 斯潘线,棉线#50~#30,B33~B46,Nm=120/3~60/3 |
机针(出厂时) | DP×17 (#21) #19~#21 |
旋梭 | 水平轴1.8倍容量半回转旋梭 |
压脚提升量 | 21mm |
针数 | 28、36、42(可在操作面板上选择) |
针幅 | 43~70mm (1-11/16"~2-3/4") |
套结长度 | 7~22mm(9/32"~55/64")‹调整幅度0.1mm› |
套结宽度 | 1~3.2mm(3/64"~1/8")‹调整幅度0.1mm› |
可存储的套结数据 | 9(如果添加了选购的EP-ROM,则为99种图案) |
裤襻宽度 | 9~20mm (23/64"~25/32") |
成品裤襻长度 | 48~78mm (1-57/64"~3-5/64") |
缝制时间 | 1.2秒/裤襻(28针) |
前旋梭定位 | 采用马达驱动 (旋梭间距离的调整幅度为0.01mm) |
卷底线装置 | 电动式(标配) |
供油方式 | 集中式油芯供油(机头) |
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) |
电源要求和耗电量 | 单相,三相200~240V/350VA |
气压和耗气量 | 0.5MPa (5kgf/cm²), 32Nl/min |
总重 | 230kg |
尺寸 | 1,200mm(宽)×800mm(深)×1,350mm(高:在其最低端) |
针板顶面至地板的高度 | 920~1250mm(由可调支架调整) |
*“sti/min”代表“针/分钟”。
当您下订单时
针位
MOL-254
Guage | Upper knife (loop cut knife) | Suttle | Suttle race ring complete | Needle hole guide | Moving knife junction | Lower plate blank |
---|---|---|---|---|---|---|
Figure | - | |||||
Part number | G5412254000 | B1818210D0B | B1817210DAC | 13882501 | 13881255 | 13881008 |
Remarks | - | H type | C type | - | - | - |
