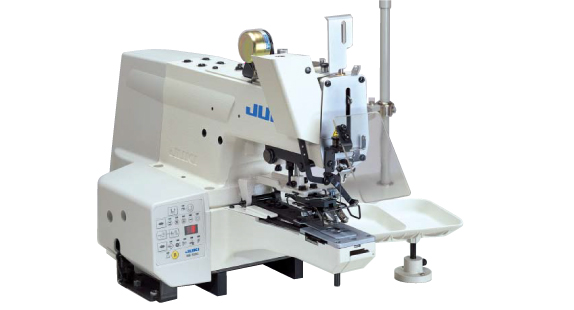

干式机头高速电子单线环缝钉扣机

可应对各种纽扣缝制规格的全新钉扣机。

产品功能

  • 出色的缝制质量,更高的灵活性

    采用小型交流伺服马达驱动的直驱电子送布装置,可确保优良的缝制质量,显著提高了机器的灵活性和可维护性。

  • 能够应对U形、X形和Z形等各种缝制形状

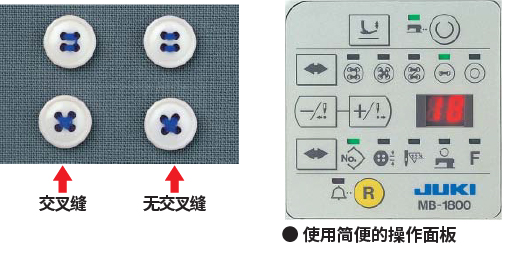

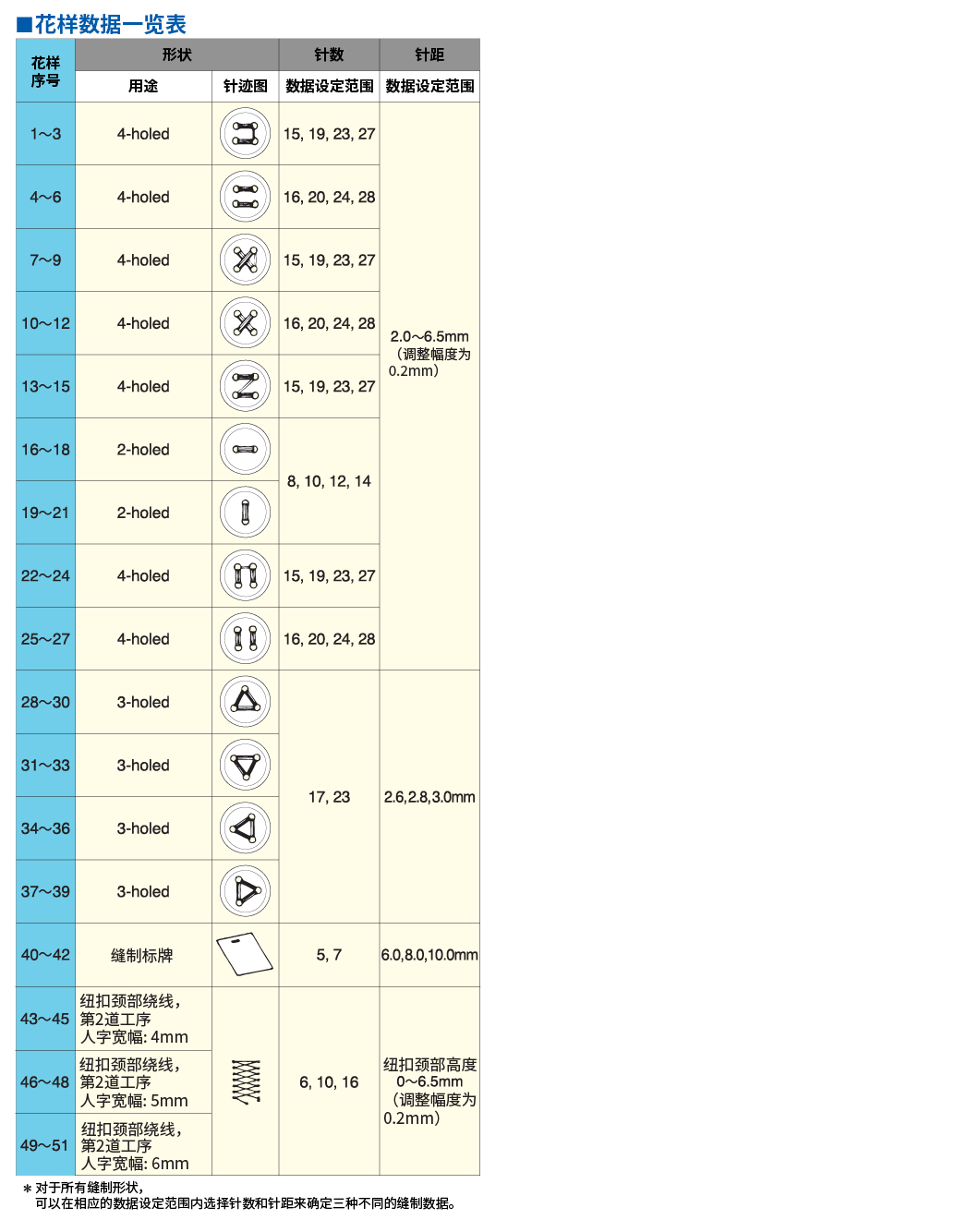

    • 标配了55种不同的缝制花样。可在操作面板上设定缝制花样,更改扣孔间隔和针数。完全能应对各种纽扣规格,适用范围广,节省了规格变更带来的成本,使操作人员不再需要根据规格进行调节。
    • 可以在PGM-20上创建自定义花样,然后运用到缝纫机上。

  • 切线后线头长度更短

    通过修正最后一针落入纽扣的位置,能够在最佳位置切线。切线后面料上的线头长度短至3.5mm。

  • 干式机头消除油污问题

    采用无供油型机头。无需供油,避免了缝制品沾染油污。

  • 纽扣缝制美观优质

    • 采用仅最后一针进行加固缝的缝制式样。优化了单线环缝,使面料反面的缝迹也美观,从而保证了出色的缝制品质。
    • 此外,大幅减少机械零件,显著降低因送布间隙过大而导致的断针、纽扣破损等故障。

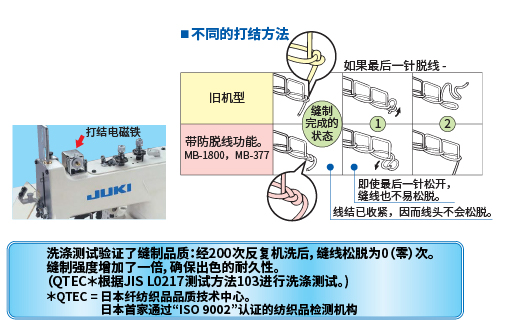

  • 标配防脱线功能

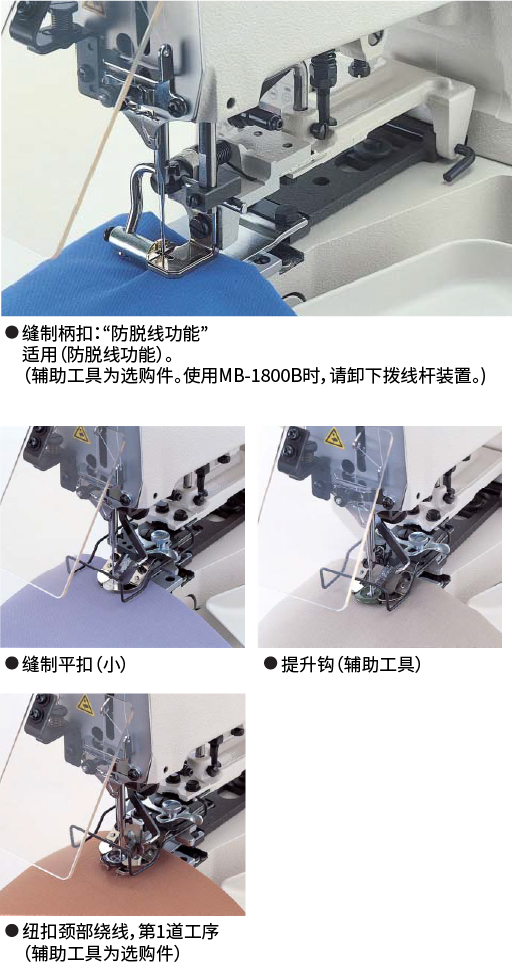

    • 标配由电磁铁控制的线张力切换“防脱线功能”。由于采用长针(TQ×7),“防脱线功能”也可用于缝制柄扣。
    • 通过设定电磁驱动开关,可以根据需要打开或关闭“防脱线机构”。



  • 卓越的生产效率

    最高缝制速度可达1800rpm,采用了小型交流伺服马达的直驱系统,提高了停机精度和反应能力。通过这些功能,工作时间比旧机型缩短10%以上。
    单线环缝钉扣机无需更换底线。

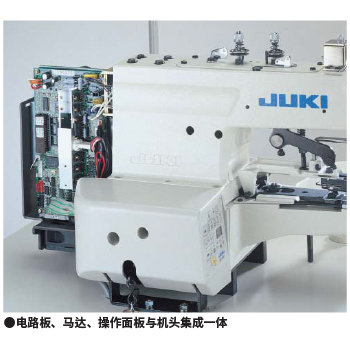

  • 便捷的维护性和操作性

    • 由于去除了止动机构、送布凸轮等机械机构,运行时振动和噪音更小,无需维护。
    • 脚踏板操作轻便。操作人员能够有节奏地操作机器,从而减轻疲劳度。



  • 可应对各种不同的纽扣缝制规格

规格

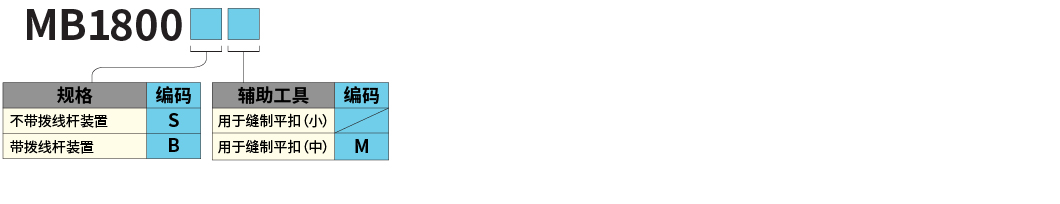

产品型号 MB-1800S MB-1800B
最大缝制速度 1,800rpm
送布量 横向送布0~10mm•纵向送布0~6.5mm
可用纽扣

类型:圆形平扣
尺寸:φ10~φ28mm
辅助工具:
•对于小纽扣(φ10~φ12mm)
•对于中纽扣(φ12~φ20mm)
•对于大纽扣(φ20mm以上)
厚度:1.8~5mm
•厚纽扣用的纽夹爪必须用于厚度为3.5mm及以上的纽扣

类型:柄扣、绕脚扣、子母扣、金属扣、大小扣、标牌(使用专用辅助工具。)
缝制形状
拨线杆装置 选购件 标准配置
纽扣夹提升量 最大14mm
针杆行程 48.6mm
机针(出厂时) TQ×7(#16) #14~#20
送布系统 通过步进马达
打结机构 标准配置
供油方式 无供油
纽扣传送区分 -
送扣 -
送扣模式 -
电源要求 单相220~240V, 100~120V
(通过切换PWB连接器)
耗电量 150W
重量 机头,电路板25kg
