产品功能
直接触感操作,彩色液晶触控面板
采用大屏, 视觉效果极佳的彩色液晶触控面板。 直接触感的操作,确认缝制形状, 各种功能的设定。 缩短设定作业时间, 消除误操作和误缝制。

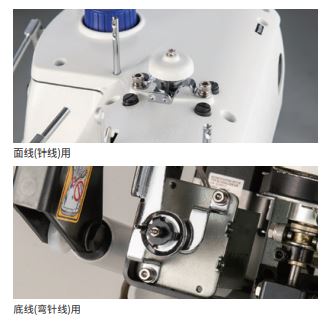

电子夹线器(电子线张力调节机构)
面线·弯针线张力电子控制根据不同的缝制条件, 面线·弯针线张力可在操作面板上设定数值
● 数据可根据不同的花型登录
● 简单再现同义缝制条件
原来的线张力机构无法实现的同一缝制条 件简单再现,对应面料变化迅速,换款计划时间和调整时间大幅缩短。另外,实现安定的高品质缝制。 而且另增加的改良,缝制中压力变动小, 缝制张力稳定。缝纫机间线张力变小,使用相同的缝制数据可得到同一缝制张力。可以分别设定圆头部和平头部等各个部位的线张力
● 可以很容易的对应高低部位的缝制,还可以分别设定套结部的张力,实现高质量的缝制。
● 可以分别设定从缝制开始到结束时的张力,防止收线不良或脱线之类的情况发生。穿线作业变得轻松
原来非常麻烦的圆头锁 眼缝纫机的穿线作业, 通过空气管把线吸入, 使穿线作业变得轻松。
灵活运用了IoT的缝纫和缝纫机管理
数据的管理·阅览·编写可通过JUKI Smart APP实现
关于缝纫调节数据,可以在与一般销售的安卓终端之间,进行非接触的双向数据通信。 以此,可以迅速统一设定缝纫生产线的缝纫机,并确认状态,实现了产品质量的稳定化。 操作面板上标配有USB 端口,因此,可以简单进行装置之间的数据管理和软件版本升级。切刀压力自动化
新型面料切刀压力自动控制。一次设定 完成后,即使切刀的高度发生变化,也可以控制相同的压力,因此无需更换或重新调整切布切刀的压力。 这大大减少了更换时间。 (也可以为每个缝纫花型设置不同的压力。 ) 上下线的电子夹线器功能,对熟练操作 工不足的产业现状很有帮助。
安定的综合切线机构
男装 · 女装式样的MEB-3200CSS/RS,面线,弯针线,芯线的残余量留长切线。由于线端切线易于保持的长度,因此很容易进行下一步的固定步骤。 牛仔裤规格 MEB-3200CJS、棉工作裤规格 MEB-3200CCS 可缩短面线、弯针线和芯线 的残余量。无需摘线头工作,因此提高了工作效率,提高了生产性。
基本性能

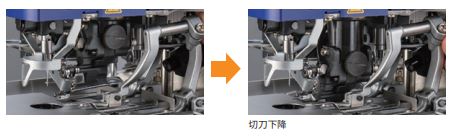

脉冲马达控制的垂直驱动式切布刀
采用脉冲马达控制,切刀的压力根据面料在操作面板上简单变更,防止切 断不均衡。
● 先切刀←→后切刀可在操作面板上切换
● 像气动驱动式那样,切刀的空气压力变动不会使切刀杆等零件发生破损或 切断不良。另外,压缩空气的消费量比一般的圆头锁眼缝纫机相比,减少 1/7,不需要大容量的空气压缩机。左右独立型压脚
采用气缸驱动,压脚可以独立压料, 即使是缝料左右厚薄不一,也可牢牢压住面料防止切割不良。
待机时的消费电力减低
新型马达控制,待机中的电力消耗降低(之前机种 55%)。减低机头发热情况。风力强劲的穿线轨道,空气压力变动不会受影响的切布,在各 种复杂的使用环境中,实现安定的缝制品质。
底线路径,装备防风装置
管道式穿线轨道。防止线摩擦的同时,也防止风对 线的影响。附带的穿线吸 风轨道,使穿线更容易。
能够对应纵孔缝制的新型机头
新开发了弯勾型机头,有效地 提高了纵孔的缝制效率。 *纵孔缝制请选择纵孔横孔兼用的型号 MEB-3200RS。
● 压脚的加压范围大,缝制物容 易设置,提高了操作性。
● 由于是半沉式,缝制物容易设 置,可以轻松退回

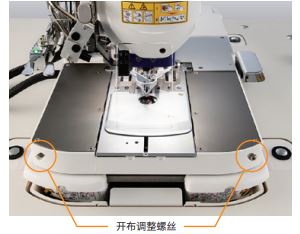

● 用外侧的螺丝可以简便地调整 布料打开量。优越的维修性能
● 由于采用电子控制,大幅度减 少机械结构,维修性有了飞跃 性提高。
● 机头支撑采用气压式弹簧,机 头可以方便地抬起,便于清扫、 传线。采用直接驱动方式
采用小型交流伺服马达直接连接下 轴的直接驱动方式,启动快停车精度高,可以发挥优越的应答性,没 有三角皮带,耗电省。
改善作业环境
● 没有离合器结构和遮断机构,机械噪音少, 也没有停车时的遮断音。

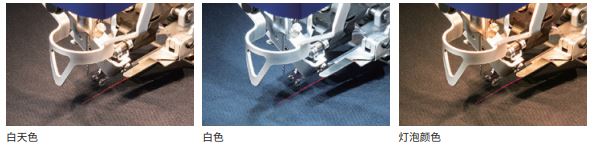

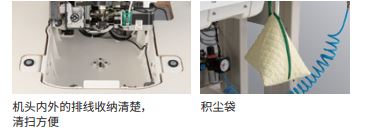

● 切下的碎布自动回收,改善了作业环境。搭载色调可变的LED灯
搭载白色照明及灯泡色调可调整 的可变式 LED 灯。 根据不同的产品及生产环境调整 灯光,调高作业性。

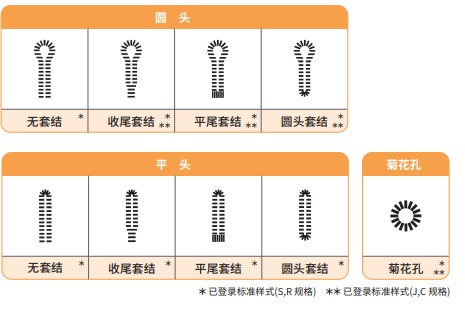

由于采用电子控制可以通过操作面板,简单地设定选择圆头、平头形状
标准装备 11 种样式的缝制形状,最大可以储存 88 种样式,随意选择。
规格

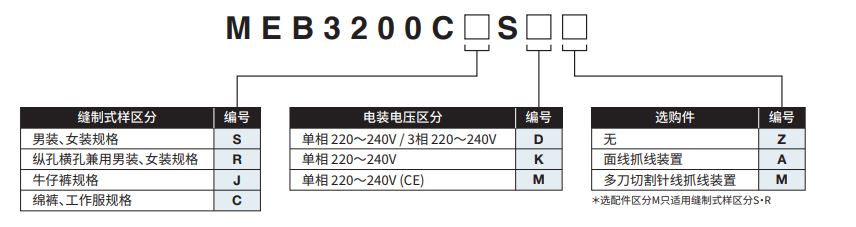

机种名 | MEB-3200CSS | MEB-3200CRS | MEB-3200CJS | MEB-3200CCS |
---|---|---|---|---|
用途 |
男装·女装 |
纵孔横孔兼用:男装·女装 | 牛仔裤 | 棉裤·工作服 |
切线规格 | 长线切断 | 短线切断 | ||
机架规格 | 标准 | |||
针迹形式 | 单针双重环缝(放入芯线) | |||
最高缝速 | 400~2,200sti/min*1(100sti/min*1为单位) | |||
缝制长度 | 10~38mm(带切线) 10~50mm(不带切)*2 |
压布压脚规格S 16~24(26)mm:选购件 压布压脚规格M 24~32(34)mm:标准 压布压脚规格L 32~40(42)mm:选购件 |
压布压脚规格S 16~24(26)mm:标准 压布压脚规格M 24~32(34)mm:选购件 压布压脚规格L 32~40(42)mm:选购件 |
|
( )内设有收尾套结 | ||||
针摆幅 ( 出厂时,设定值) |
2.0~3.2mm*2 | 2.6~4.0mm*3 | 2.0~3.2mm*3 | |
(2.3mm) |
(3.6mm) |
(2.5mm) | ||
收尾套结长度 | 0mm, 3~15mm | |||
压布高度 | 13mm(最大16mm) | |||
缝形变化 | 程序选择方式 | |||
控钮眼 | 先切刀,后切刀,无切刀 | |||
送布系统 | 脉冲马达间隔送布 | |||
切布驱动 | 脉冲马达间隔送布 | |||
使用针(出厂时,装着的针号) | DO×558 (Nm100) Nm90~Nm110 |
DO×558 (Nm120) Nm120~Nm130 |
DO×558 (Nm110) Nm110~Nm120 |
|
送油方式 | 自动(弯针部、分线叉需手工加油) | |||
使用油 | JUKI 专用2号缝纫机油(相当ISO VG32) | |||
气压/ 用气量 | 0.5MPa (5kgf/㎠)·6Nl/ 分(8周/分钟) | |||
机器尺寸 | 1,060mm(宽)×790mm(深)×1,230mm(高) | |||
成品重量 | 179kg |
*1 sti/min是Stitches per Minute(针/分)的简称
*2 无自动切线的缝制长度38~50mm时,需要特别订购压脚
*3 选配件的弯针(左),分线叉(左)变更时,针的摆幅范围变更2.0~3.2mm ⇔ 2.6~4.0mm
