产品概述
产品功能
大幅缩短循环时间
MEB-3900的最大缝制速度可达2,500sti/min，提升了切布刀速度，缩短了循环缝制时间，从而提高生产效率。
采用通过小型交流伺服马达的上轴直驱方式，不仅提高了反应能力，还降低了噪音和振动。此外，采用了气动式切布刀，反应能力出色，运行速度也比旧款切刀快。可靠的综合切线和面线切线机构
有两种不同的切线装置。
客户可以根据需求进行选择。
综合切线装置注重生产效率。
能确保切线准确无误，切线时间短。
缝制长度变更时，也无需对切线装置进行微调。
根据客户需求，MEB系列增添了带有面线切线装置（面线切线规格）的机型。

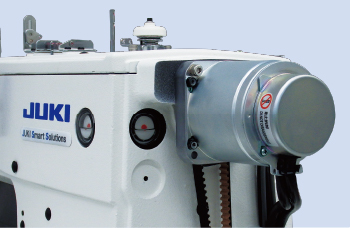

采用直驱马达
采用小型交流伺服马达直接与上轴连动的直驱方式。启动快速，停机精度高，确保出色的反应能力。此外，直驱马达不使用V型皮带，因而降低了耗电量。
电子化控制面线张力的电子夹线机构
可以根据缝制条件，通过操作面板设定面线张力数值。数据可以按花样进行记录，因而可轻松重复使用相同缝制条件下的数据。
旧机型通常很难复制相同的缝制条件。而本机型则可以轻松实现。通过此功能， MEB-3900可以快速应对面料的变化，大大缩短了设置变更或调整所需的时间。还能确保稳定的缝制品质。
单独确定锁眼不同部位（如圆头部位和平行部位）的面线张力
能平稳应对缝制形式的变化，操作人员可以为锁眼的套结部分单独设定面线张力，从而保证高质量的缝制。
起缝和缝制结束时的面线张力也可以单独设定。可防止起缝时缝线松散、脱线或线缠绕。

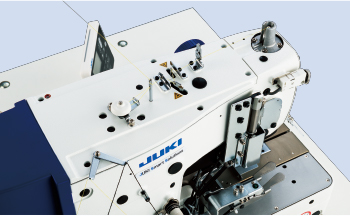

穿线作业更简便
由于需要穿线的部件较少，因此与旧款锁眼机相比，穿线更快捷、更简易。
利用物联网（IoT）管理缝制性能和缝纫机
可通过应用软件管理、浏览和编辑数据

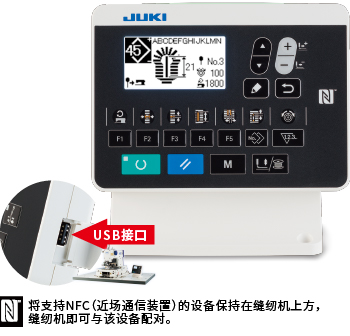

根据缝制产品调整缝纫机数据，以无接触方式将数据传输到市场上销售的安卓系统平板电脑。这样便可以快速检查统一设定，确认缝制流水线的缝纫机状况，更改设定更方便。操作面板还标配了USB接口。可通过U盘轻松进行数据管理和软件更新。
缝制数据进行数字化管理，以确保“稳定的质量”并“缩短设定更改时间”。
可以使用安卓系统平板电脑或U盘从缝纫机中导出量化缝制数据。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
（已确认5.0及以上版本可运行操作。）
有关如何使用应用软件的信息，请与您所在地区的JUKI分销商联系。

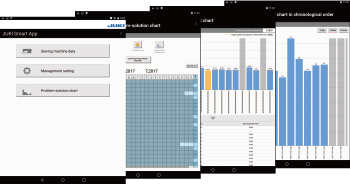

使用智能APP可以获取各种数据
通过APP获得的数据以图形显示。

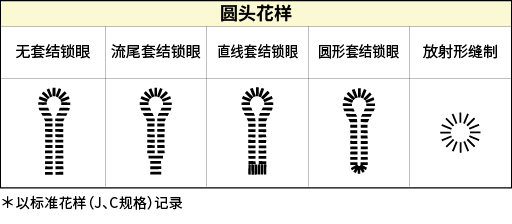

通过电子控制，可以在操作面板上选择或建立各种圆头和平头锁眼形状
标配12种不同的缝制形状花样。可以存储和选择87种不同的花样。
基本性能
可有效应对纵向纽孔的缝制
- 机头的压布压脚下方空间更大，便于放置缝制品，从而提高了工作能力。
- 半沉式机头可以轻松放置和平稳处理缝制品。成品的后袋也能轻松缝制。

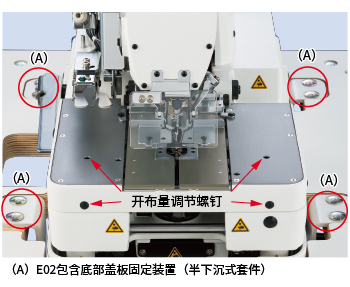

- 通过设置在机头外侧的螺钉，可轻松调整开布量。

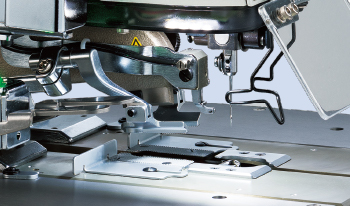

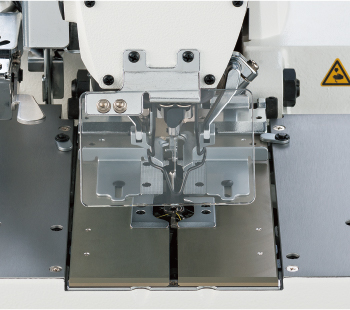

提高落针周围的可视性
减少了机头的机臂面部的突出。此外，与旧机型相比，切布刀更偏向操作人员一侧。
提高了放置面料的可视性，从而有助于提高工作能力。此外，改进了面线抓线装置（选购件）的抓线机构，提升了可视性。
切布刀调整
切布刀的刀刃磨损时，可以通过更改垫片的高度进行调整。

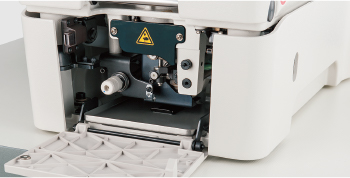

门闩式底部盖板
采用门闩式底部盖板。无需抬起机头就能进行日常维护（穿线、弯针线调整、清扫等)。
出色的可维护性
- 电子化设计摒弃了很多复杂机构。极大提高了可维护性。

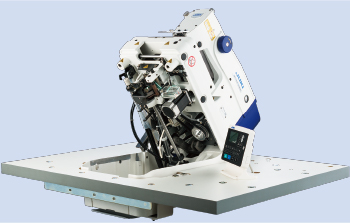

- 机头由气弹簧支撑，易于抬起，方便进行清扫和穿线。通过机械锁，可以安全降下倾斜的机头。
标配LED灯
机头颚下侧标配了LED灯。
落针周围区域更明亮，有助于提高作业效率。
LED有20个亮度级别可供调节。
改善了工作环境
- 采用直驱上轴，改进了挑线杆凸轮和弯针凸轮的曲线部分，显著降低振动和噪音。
- 切布操作后自动回收布屑，使工作环境保持整洁。
规格
| 产品型号 | MEB-3900J | MEB-3900C |
|---|---|---|
| 用途 | 牛仔裤 | 棉质裤和工作服 |
| 缝制形状花样 |  标配圆头锁眼的12种不同的缝制形状花样。 可以存储和选择87种不同的花样。 |
|
| 缝制式样 | 单针双重环缝（有芯线） | |
| 缝制速度 | 400~2,500sti/min* | |
| 针距长度 | 10~38mm（面线切线规格） 10~34mm（综合切线规格） |
|
| 摆针宽幅 | 摆针宽幅机械调整：2.0~4.0mm 摆针宽幅补偿（通过送布台板）：1.5~5.0mm |
|
| 流尾套结长度 | 3~15mm | |
| 压布压脚高度 | 13mm | |
| 缝制形状变更 | 程序选择方式 | |
| 锁眼切刀方式 | 先切刀、后切刀或无锁眼切刀 | |
| 切布刀驱动系统 | 气动式 | |
| 机针（出厂时） | D0×558 Nm90~Nm120 (Nm110) | |
| 供油 | JUKI 18号机油（等同于ISO VG18） | |
| 气压 | 主调节器：0.5MPa 锤子压力调节器：0.35MPa（标准）、0.4MPa（最大） |
|
| 耗气量 | 49.5l/min（11.6循环/分钟） | |
| 电源要求和耗电量 | 单相/三相200~240V, 250VA | |
| 重量 | 机头：110Kg，操作面板：0.3Kg，电子控制箱：5Kg | |
| 尺寸 | 机头：382mm（宽）×656mm（深）×584mm（高） 成品：1,050mm（宽）×700mm（深）×1,248mm（高）（不包括线架） |
|
*“sti/min”代表“针/分钟”。

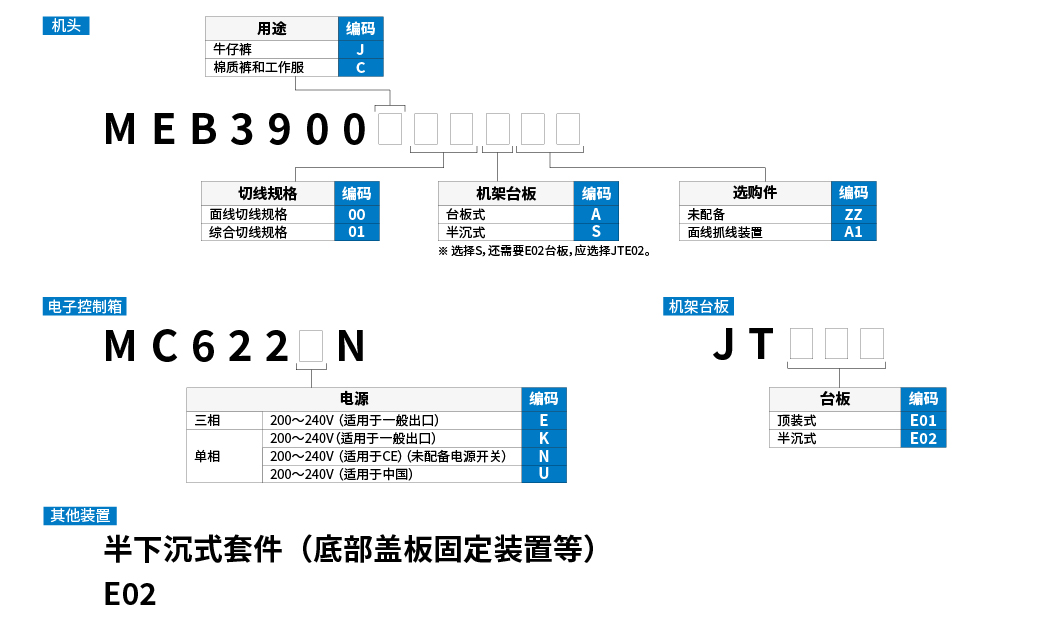

当您下订单时
针位
MEB-3900J
MEB-3900C
| Guage | THROAT PLATE | |||
|---|---|---|---|---|
| Figure |  |
 |
||
| P/N | 40115404 | 40115406 | 40115403 | 40115405 |
| Part number | A01 (for narrow needle throwing width) |
B01 (for wide needle throwing width) |
A00 (for narrow needle throwing width) |
B00 (for wide needle throwing width) |
| Applicable needle throwing width | 2.0~3.0mm | 2.0~4.0mm | 2.0~3.0mm | 2.0~4.0mm |
| Needle size | #90~#110 | |||
| Gimp position W | 1.8 | |||
| Type | Option For J01 and C01 types | Standard For J01 and C01 types | Option For J00 and C00 types | Standard For J00 and C00 types |
| Guage | PRESSER SET_LEFT | |||
|---|---|---|---|---|
| Figure |  |
|||
| P/N | 40115325 | 40115309 | 40115241 | 40115239 |
| Part number | Compensating foot for eyelet buttonhole 34mm | Compensating foot for eyelet buttonhole 38mm | Edge preser for eyelet hole 34mm | Edge preser for eyelet hole 38mm |
| Standard equipment for each type. | C01 | C00 | J01 | J00 |
| Guage | PRESSER SET_RIGHT | |||
|---|---|---|---|---|
| Figure |  |
 |
||
| P/N | 40115324 | 40115316 | 40115240 | 40115238 |
| Part number | Compensating foot for eyelet buttonhole 34mm | Compensating foot for eyelet buttonhole 38mm | Edge preser for eyelet hole 34mm | Edge preser for eyelet hole 38mm |
| Standard equipment for each type. | C01 | C00 | J01 | J00 |
| Guage | PRESSER SET_LEFT | |||
|---|---|---|---|---|
| Figure |  |
 |
 |
 |
| P/N | 40035239 | 40039844 | 14059604 | 14059802 |
| Part number | Edge preser for eyelet hole 34mm | Edge preser for eyelet hole 22mm | For eyelet buttonhole 32mm | For eyelet buttonhole 22mm |
| Guage | PRESSER SET_RIGHT | |||
|---|---|---|---|---|
| Figure |  |
 |
 |
 |
| P/N | 40035238 | 40039843 | 14059505 | 14059703 |
| Part number | Edge preser for eyelet hole 34mm | Edge preser for eyelet hole 22mm | For eyelet buttonhole 32mm | For eyelet buttonhole 22mm |
| Guage | PRESSER HOLDING PLATE | |||
|---|---|---|---|---|
| Figure |  |
 |
 |
 |
| P/N | 40115322 | 40115323 | 32027104 | 32027005 |
| Part number | Eyelet buttonhole presser holding plate, left | Eyelet buttonhole presser holding plate, right | Eyelet buttonhole presser holding plate, left | Eyelet buttonhole presser holding plate, right |
| Shape of hole | Eyelet buttonhole | Eyelet buttonhole | ||
| Stitch length | 10~34 | 10~38 | ||
| Type | For J01 and C01 types | For J00 and C00 types | ||
| Guage | CLOTH CUTTING KNIFE | ||||
|---|---|---|---|---|---|
| Figure |  |
||||
| Shape of hole | P/N | Remarks | X | Y | L |
| Eyelet buttonhole | 40115664 | Provided as standard | 2.8 | 4.3 | 26 |
| 40115665 | Only for the sewing machine provided with the needle thread trimmer | 2.9 | 4.4 | 38 | |
| 32063604 | Optional spacer type | 2.9 | 4.4 | 24 | |
| 32063703 | Optional spacer type | 2.9 | 4.4 | 32 | |
| 32063802 | Only for the sewing machine provided with the needle thread trimmer, optional spacer type | 2.1 | 3.2 | 38 | |
| 32063901 | Optional spacer type | 2.1 | 3.2 | 24 | |
| 32064008 | Optional spacer type | 2.1 | 3.2 | 32 | |
| 32064008 | Optional spacer type | 3.2 | 5.4 | 38 | |
| 32064206 | Optional spacer type | 3.2 | 5.4 | 24 | |
| 32064305 | Optional spacer type | 3.2 | 5.4 | 32 | |
| 32066904 | Only for the sewing machine provided with the needle thread trimmer, optional spacer type | 2.7 | 5.1 | 38 | |
| Decorative buttonhole | 14041404 | Optional spacer type | 0 | 0 | 38 |
| 32065302 | Optional spacer type | 0 | 0 | 24 | |
| 32065401 | Optional spacer type | 0 | 0 | 32 | |
| Guage | Optional spacer | ||||
|---|---|---|---|---|---|
| Figure |  |
||||
| P/N | 40115728 | ||||
| Guage | KNIFE HOLDER | |||
|---|---|---|---|---|
| Figure |  |
|||
| Shape of hole | For eyelet buttonhole | For decorative buttonhole | ||
| Size (mm) | P/N | Remarks | P/N | Remarks |
| 38 | 40115670 | - | - | - |
| 28 | 40122567 | - | - | - |
| 26 | 40115669 | J accessories | - | - |
| 24 | 40122566 | - | - | - |
| 22 | 40115668 | C accessories | - | - |
| 18 | 40122565 | - | - | - |
| 20 | 40115667 | J accessories | - | - |
| 16 | 40115666 | C accessories | - | - |
| 38 | 32067209 | Optional spacer is used | 14042501 | Optional spacer is used |
| 36 | 32067308 | 32064404 | ||
| 34 | 32067407 | 32064503 | ||
| 32 | 32067506 | 14042600 | ||
| 30 | 32067605 | 32064602 | ||
| 28 | 32067704 | 32064701 | ||
| 26 | 32067803 | 14042808 | ||
| 24 | 32067902 | 32064800 | ||
| 22 | 32068009 | 14042907 | ||
| 20 | 32068108 | 32064909 | ||
| 18 | 32068207 | 32065005 | ||
| 16 | 32068306 | 14043103 | ||
| 14 | 32068405 | 32065104 | ||
| 12 | 32068504 | 32065203 | ||
| 10 | 32068504 | 14043301 | ||
| Guage | Optional spacer |
|---|---|
| Figure |  |
| P/N | 40115639 |
