产品功能

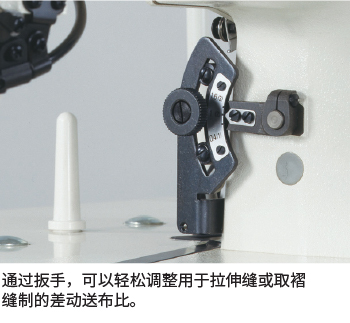

通过简单的扳手操作切换缝制方式
通过简单的扳手操作,即可在拉伸缝和缩缝之间切换缝制方式。扳手还用于调节差动送布比。
适合取褶缝和部分缩缝
可选购取褶附件(S060)、中间取褶附件(S061)和部分缩缝装置(PF5),从而实现稳定的取褶缝和部分缩缝。
根据机器的应用,提供薄料用针位、氨纶送布牙等可更换针位。
基本性能
配备可提升缝制质量的各种机构
配备绷线机构和可调护针板,以防止跳针。通过抓线机构、张力释放机构以及挑线机构,使切线后的线头长度一致,并能防止脱线。从而有效提升了缝制质量。
通过扳手进行简单操作即可进行五线包缝或倒缝
通过倒缝扳手的固定栓即能在防止松线的五线包缝(缩缝)或倒缝(倒回针)之间进行切换。可以使用任一种缝制方式。
优美的缝制质量
标配滑动式压脚和硅油润滑装置,可防止跳针和起皱。此外,硅油润滑装置可防止机针过热,并能防止基础纱线或合成线在缝制过程中断线。从而确保从薄料到中厚料的优美稳定缝制。

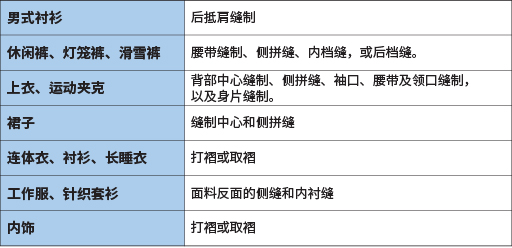

MH-484系列应用
规格
产品型号 | MH-484 | MH-484-5(4) |
---|---|---|
送布系统 | 差动送布 | |
最大缝制速度 | 5,500rpm | |
针距长度 | 主送布:1~4mm 差动送布: 1~5.6mm |
|
上送布量 | - | |
差动送布比 | 最多收缩1:3 (标准1:1.5) 最大拉伸1:0.5 |
|
压脚提升量 | 手动:5mm,膝动:10mm | |
针杆行程 | 30mm | |
机针(出厂时) | TV × 7 (#11) #9~#18 | |
针距长度调整 | 通过拨盘 | |
五线包缝 | 缩缝/倒缝(通过倒缝扳手) | |
弯针系统 | 倾斜曲柄式 | |
弯针行程 | 21.5mm | |
前后弯针行程 | 2.1~3.3mm | |
速度控制 | - | *(1) |
供油方式 | 自动 | |
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | |
马达输出 | 750W | - |
电源要求 | 单相,三相 | - |
耗电量 | 额定425VA | - |
*(1)通过皮带轮(外部可调)可将速度从500rpm提至最高缝制速度
机型规格确认表
产品型号 | MH-484 | MH-484-5(4) | 备注 | |
---|---|---|---|---|
缩缝 | 配备 | 配备 | 使用倒缝拨杆 调整固定栓 |
|
倒缝 | 配备 | 配备 | ||
抓线装置 | - | 配备 | ||
面线释放装置 | - | 配备 | ||
面线挑线机构 | - | 配备 | ||
线绷针 | 配备 | 配备 | ||
可移动护针板 | 配备 | 配备 | ||
滑动式压脚 | 配备 | 配备 | ||
空环线压脚 | 选配 | 选配 | 适用于MH-480系列的空环线压脚 | |
硅油润滑装置 | 配备 | 配备 | 标准配置(与附件一起包装) |
针位
MH-484
MH-484-5
Guage | THROAT PLATE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT |
---|---|---|---|---|
Figure | ||||
Specification | P/N | P/N | P/N | P/N |
Medium weight | B1103484F00 | B1613484F00 | B1653484F00 | B1524481CC0 |
Reverse teeth | - | - | B1653484C00 | - |
