产品功能
具备多功能性,着重提升缝制品质
具有多种不同的功能,可防止送布不均匀和起皱,从而实现更高质量的缝制。

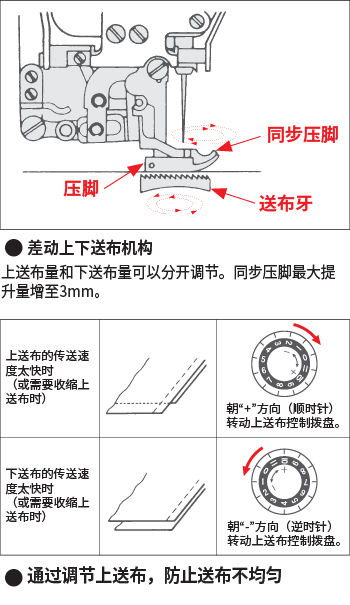

可应对从薄料到厚料的各种面料,并充分利用上送布机构。
从而使非熟练操作人员也能完成质量稳定的缝制作业。
送布牙经专门设计,更便于操作人员平稳地放置面料
此外,可以轻松更换针位、调整针距配备用于上送布牙的强制提升装置。操作人员能够更平稳地将缝制面料放置在送布牙上。采用专用的空环线压脚踏板,可提高缝制质量并简化操作。
五种不同类型的专用针位,可通过简单的程序进行更换。有助于在更改针数时进行所需的调整。可应对部分缩缝的缝制工序
只需将部分缩缝装置(PH-3)与部分缩缝拨盘结合使用,即能有效应对需要部分缩缝的工序。
部分缩缝装置有膝动驱动式和踏板驱动式两种类型。
基本性能
配备可提升缝制质量的各种机构

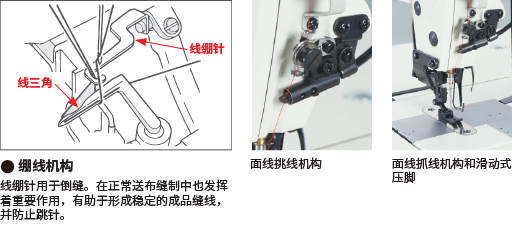

配备绷线机构和可调护针板,以防止跳针。通过抓线机构、张力释放机构以及挑线机构,使切线后的线头长度一致,并能防止脱线。从而有效提升了缝制质量。
通过扳手进行简单操作即可进行五线包缝或倒缝
通过倒缝扳手的固定栓即能在防止松线的五线包缝(缩缝)或倒缝(倒回针)之间进行切换。可以使用任一种缝制方式。
优美的缝制质量
标配滑动式压脚和硅油润滑装置,可防止跳针和起皱。此外,硅油润滑装置可防止机针过热,并能防止基础纱线或合成线在缝制过程中断线。从而确保从薄料到中厚料的优美稳定缝制。

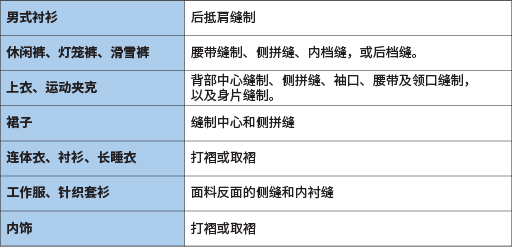

MH-486系列应用
规格
产品型号 | MH-486-5 | |||
---|---|---|---|---|
送布系统 | 差动上下送布 | |||
最大缝制速度 | 4,500rpm | |||
针距长度 | 1~5mm | |||
上送布量 | 0~7mm | |||
差动送布比 | - | |||
压脚提升量 | 手动:5mm,膝动:7mm | |||
针杆行程 | 33mm | |||
机针(出厂时) | TV × 7 (#11) #9~#21 | |||
针距长度调整 | 通过拨盘 | |||
五线包缝 | 缩缝/倒缝(通过倒缝扳手) | |||
弯针系统 | 倾斜曲柄式 | |||
弯针行程 | 21.5mm | |||
前后弯针行程 | 3.2mm | |||
速度控制 | *(1) | |||
供油方式 | 自动 | |||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | |||
马达输出 | 750W | |||
电源要求 | 单相,三相 | |||
耗电量 | 额定425VA |
*(1)通过皮带轮(外部可调)可将速度从500rpm提至最高缝制速度
机型规格确认表
产品型号 | MH-486-5 | 备注 | ||
---|---|---|---|---|
缩缝 | 配备 | 使用倒缝拨杆 调整固定栓 |
||
倒缝 | 配备 | |||
抓线装置 | 配备 | |||
面线释放装置 | 配备 | |||
面线挑线机构 | 配备 | |||
线绷针 | 配备 | |||
可移动护针板 | 配备 | |||
滑动式压脚 | - | |||
空环线压脚 | 配备 | 适用于MH-480系列的空环线压脚 | ||
硅油润滑装置 | 配备 | 标准配置(与附件一起包装) |
针位
MH-486-5
MH-486B-5
MH-486S-5
Guage | THROAT PLATE | FEED DOG | UPPER FEED PRESSER | PRESSER FOOT |
---|---|---|---|---|
Figure | ||||
Specification | P/N | P/N | P/N | P/N |
Standard general runstitch (rake-in type) |
B1103481F00 | B1613481F00 | B3026487000 | B15244860B0 |
B: For medium turning stitch, gathering stitch (rake-in type: for preventing uneven material feed) |
B1103481F00 | B1613481F00 | B3026487000 | B1524486BA0 |
S For sharp turning stitch (rake-in type: for preventing puckering) |
B1103481F00 | B1613481F00 | B3026487S00 | B1524486SB0 |
