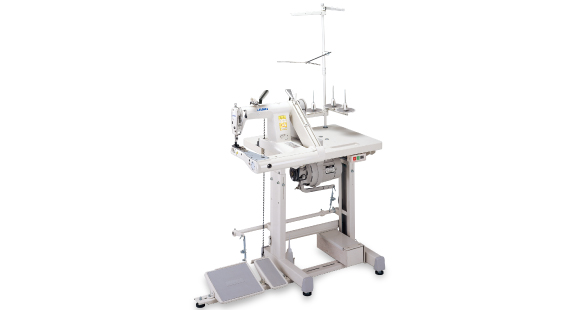

曲臂型双重环缝缝纫机

防止起皱和跳针，实现优美的缝制品质。

产品功能

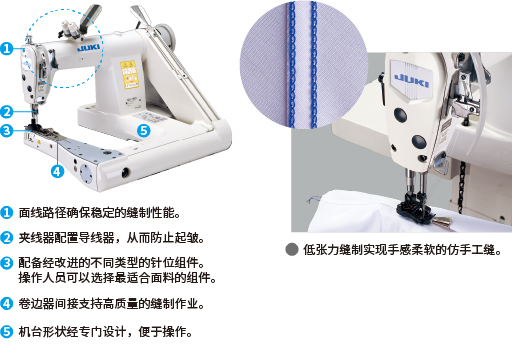

  • 低张力缝制能力和改进的缝制机构，能有效防止起皱

    双重环缝机构经再研发，实现面线和底线的低张力化。此外，显著改进了针距拨盘、针位和弯针，从而获得精美的缝制，防止起皱。

基本性能

  • 防止高速时的跳针，确保缝制质量

    通过低张力缝制能力，以及针、弯针和送布之间完美的时相，获得始终一致稳定的缝制。还可以防止高速下的跳针现象，从而促进高级服装的制作。

  • 标配新型卷边器，实现稳定缝制

    新开发的卷边器是标准配置。用于配合压脚，使面料重叠部位能够顺畅传送。易于使用，提高了缝制的稳定性。适用于从极厚料到中厚料的不同类型的卷边器一应俱全。

  • 提升了操作简便性

    机台的形状经专门设计，使操作人员能够轻松操作。推出了可更改送布量的按钮式针距长度拨盘。送布驱动凸轮和弯针摆动凸轮的同步时间可单独调整。从而使操作和维护更加方便。

规格

产品型号 MS-1190 MS-1190M
用途 用于薄料 用于中厚料
针数 2
最大缝制速度 4,000sti/min（正常3,500sti/min）*
针杆行程 28.0mm
机针（出厂时） SCHMETZ B-64 (Nm80)
Nm60~Nm90
ORGAN TV×64-NY (#12)
#8~#14		 SCHMETZ B-64 (Nm100)
Nm80~Nm120
ORGAN TV×64-NY (#16)
#12~#19
针幅 3.2mm (1/8"), 4.0mm (5/32"), 4.8mm (3/16"), 5.6mm (7/32"), 6.4mm (1/4")
针距长度 1.2~3.2mm
压脚提升量 10mm
挑线杆 挑线凸轮式挑线杆 针杆挑线杆
落针部位筒周长 171mm
护针装置 前后固定护针板
针距调整方式 按钮方式（带锁定机构）
供油方式 半自动供油
供油 JUKI新型1号Defrix Oil（等同于ISO VG7）

*“sti/min”代表“针/分钟”。

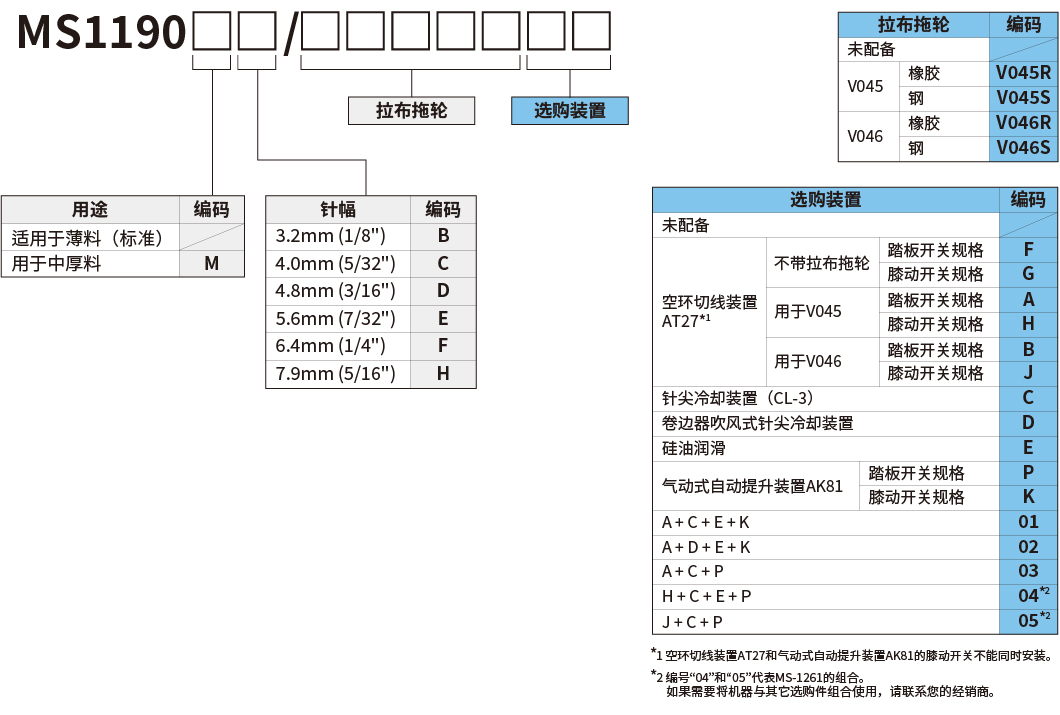

当您下订单时

针位

MS-1190

Guage GUAGE SET THROAT PLATE NEEDLE CLAMP ASM. PRESSER FOOT ASM. FEED DOG LOOPER_L LOOPER_R
Figure -
Needle width P/N P/N P/N P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 12923561 12923504 12926051 12927869 12932307 12941555 12940656
C 5/32 4.0 12923660 12923603 12926150 12927968 12932307 12941654 12940755
D 3/16 4.8 12923462 12923405 12925954 12927760 12932307 12941456 12940557
E 7/32 5.6 12923769 12923405 12926259 12928065 12932307 12941753 12940854
F 1/4 6.4 12923868 12923801 12926358 12928164 12932406 12941852 12940953
H 5/16 7.9 - 12924007 12926457 12928354 12932802 12941951 12941050
Remarks With finger guard - - With finger guard - - -



Guage HOLDERS (PAIR)_M295 HOLDERS (PAIR)_M296 HOLDERS (PAIR)_M297 FEED DOGS (PAIR) LOOPER THREAD GUIDE THROAT PLATE FEED DOG
Figure
Needle width P/N P/N P/N P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 MAM2950AAAA MAM2960AAAA MAM2970AAAA 12932653 12943007 12923306 12932208
C 5/32 4.0 MAM2950BBAA MAM2960BBAA MAM2970BBAA 12932653 12943007 - -
D 3/16 4.8 MAM2950CCAA MAM2960CCAA MAM2970CCAA 12932653 12943007 - -
E 7/32 5.6 MAM2950DDAA MAM2960DDAA MAM2970DDAA 12932653 12943007 - -
F 1/4 6.4 MAM2950EEAA MAM2960EEAA MAM2970EEAA 12932752 12943007 - -
H 5/16 7.9 - - MAM2970GGAA - - - -
Remarks For extra light weight materials Light weight
(MS-1190 Provided as standard)		 Medium weight
(MS-1190M Provided as standard)		 Moving needle guide Moving needle guide To support extra thread To support extra thread
Remarks Holders are not included in the gauge set.
H gauge requires a dedicated needle guide 12943957.		 - - - -

MS-1190M

Guage GUAGE SET THROAT PLATE NEEDLE CLAMP ASM. PRESSER FOOT ASM. FEED DOGS (PAIR) LOOPER_L LOOPER_R
Figure -
Needle width P/N P/N P/N P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 12980561 12980504 12926051 12982666 12983508 12941555 12940656
C 5/32 4.0 12980660 12980603 12926150 12982765 12983508 12941654 12940755
D 3/16 4.8 12980462 12980405 12925954 12982567 12983508 12941456 12940557
E 7/32 5.6 12980769 12980702 12926259 12982864 12983508 12941753 12940854
F 1/4 6.4 12980868 12980801 12926358 12982963 12983607 12941852 12940953
Remarks With finger guard - - With finger guard - - -



Guage HOLDERS (PAIR)_M296 HOLDERS (PAIR)_M297 THROAT PLATE FEED DOG
Figure
Needle width P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 MAM2960AAAA MAM2970AAAA 12980900 12983706
C 5/32 4.0 MAM2960BBAA MAM2970BBAA - -
D 3/16 4.8 MAM2960CCAA MAM2970CCAA - -
E 7/32 5.6 MAM2960DDAA MAM2970DDAA - -
F 1/4 6.4 MAM2960EEAA MAM2970EEAA - -
Remarks Light weight
(MS-1190 Provided as standard)		 Medium weight
(MS-1190M Provided as standard)		 To support extra thread To support extra thread
Remarks Holders are not included in the gauge set. - -
