产品概述
产品功能

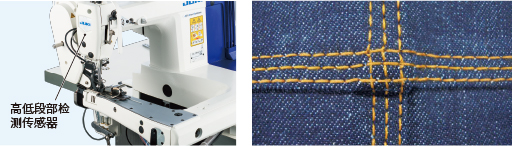

高低段部检测传感器使送布顺畅,实现优美缝制
MS-1261A配置了数字功能,用于防止跳针和缝线收缩,并有助于顺利传送比面料其他部位重得多的高低段部。这些必要功能可轻松应对牛仔裤的缝制。
新开发的机头标配带高低段部检测传感器的压脚压力控制功能。与皮带式数字拉布拖轮相结合,可以对皮带压脚压力和送布长度进行数字设定,从而实现“更优美的缝制”。
采用数字控制,有助于对应各种面料对缝制进行调整。即使缝制厚料,也能实现柔软而美观的缝制。防止跳针

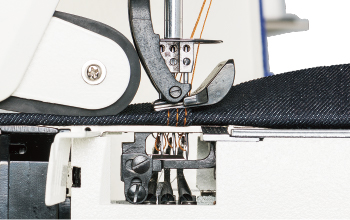

通过改进送布轨迹,在机针刺入面料时,减少送布量,以防止机针弯曲。弯针线能稳定保持,以确保形成稳定的环路,弯针能准确勾线,实现一致的缝制。此外,向后移动式护针板有助于平稳传送厚料,防止出现跳针现象。
操作简单易行,节能效果提升

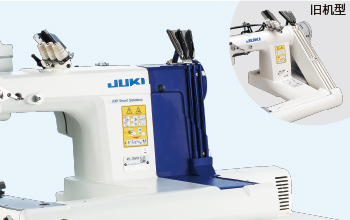

旧款曲臂型环缝缝纫机因缝制式样而具有特殊形状的机头。
为了轻松缝制和处理面料,MS-1261A/DWS采用了新开发的机头,其形状与通用缝纫机相似。
MS-1261A/DWS是首款配备节能型高功率直驱马达的缝制系统。作业能力和可维护性因而得到了提高。利用物联网(IoT)管理缝制性能和缝纫机
可通过应用软件管理、浏览和编辑数据
根据缝制产品调整缝纫机数据,以无接触方式将数据传输到市场上销售的安卓系统平板电脑。这样便可以快速检查统一设定,确认缝制流水线的缝纫机状况,更改设定更方便。

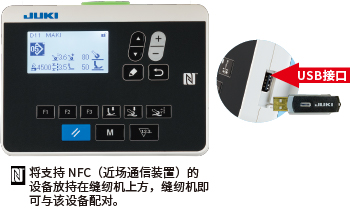

操作面板还标配了USB接口。
可通过U盘轻松进行数据管理和软件更新。
缝制数据进行数字化管理,以确保“稳定的质量”并“缩短设定更改时间”。可以使用安卓系统平板电脑或U盘从缝纫机中导出量化缝制数据。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
(已确认5.0及以上版本可运行操作。)

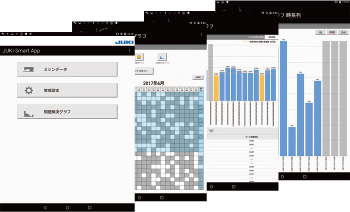

有关如何使用应用软件的信息,请与您所在地区的JUKI分销商联系。通过JUKI Smart应用程序可以发送和确认各种数据
可在应用程序中进行管理设置(终端注册),显示缝纫机数据(缝制数据)、问题解决图表等。
在问题解决图表中,将获取的缝纫机数据生成生产图、生产率图等,用于检查及分析当前情况。
基本性能
皮带式数字拉布拖轮
可防止在缝制高低段部时经常发生的跳针和缝线收缩现象。
可以通过操作面板设置“皮带压脚压力”和“送布长度”。配备了对面料很柔软的滚轮表面和强劲的送布力。
只有通过扳手才能操作数字拉布拖轮。

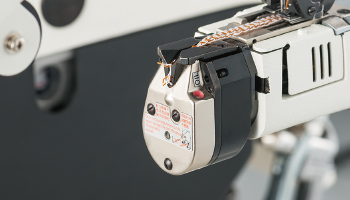

从而使维护更轻松。空环切线装置
空环切线装置配备有传感器。因此切线装置仅在必要时工作。
切线装置和真空装置的操作可以通过操作面板分别设置为打开和关闭。

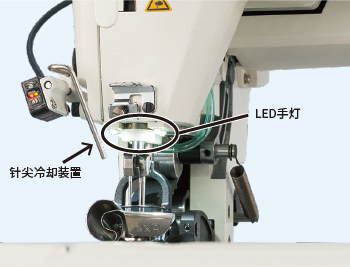

切线装置仅在缝制开始和结束时工作,从而提高了耐用性。针尖冷却装置
高速缝制时,机针会变热。
针尖冷却装置在高速缝制过程中向针吹气,以防止因针过热而使线断裂。LED手灯
LED手灯有5个照明度可供调节。
也可以设定为关闭。通过将LED手灯调节到合适亮度,操作人员能够轻松进行缝制作业,从而提高工作效率。
* 还标配了自动提升装置。
规格
针位
MS-1261A/DWS
Guage | GUAGE SET | NEEDLE CLAMP ASM. | THROAT PLATE | PRESSER FOOT ASM. | FEED DOGS (PAIR) | ||
---|---|---|---|---|---|---|---|
Figure | - | ||||||
Needle width | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||
E | 7/32 | 5.6 | 40213673 | 12956355 | 40204582 | 40232575 | 12963450 |
F | 1/4 | 6.4 | 40213670 | 12956256 | 40202942 | 40232574 | 12963351 |
G | 9/32 | 7.1 | 40213674 | 12956454 | 40204583 | 40232576 | 12963559 |
H | 5/16 | 7.9 | 40213672 | 12956553 | 40204584 | 40232577 | 12963658 |
K | 3/8 | 9.5 | 40213671 | 12956652 | 40204585 | 40232578 | 12963757 |
Guage | LOOPER_R | LOOPER_L | LOOPER_C | HOLDER_OP | |||||
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width | P/N | Mark | P/N | Mark | P/N | Mark | P/N | ||
Code | inch | mm | |||||||
E | 7/32 | 5.6 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2990AABA |
F | 1/4 | 6.4 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | 40215412 |
G | 9/32 | 7.1 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2990CCBA |
H | 5/16 | 7.9 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2990DDBA |
K | 3/8 | 9.5 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2990EEBA |
Remarks | *Not included in the gauge set. |
MS-1261AM/DWS
Guage | GUAGE SET | NEEDLE CLAMP ASM. | THROAT PLATE | PRESSER FOOT ASM. | FEED DOGS (PAIR) | ||
---|---|---|---|---|---|---|---|
Figure | - | ||||||
Needle width | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||
E | 7/32 | 5.6 | 40213678 | 12956355 | 40204591 | 40232585 | 12975058 |
F | 1/4 | 6.4 | 40213675 | 12956256 | 40204592 | 40232584 | 12974952 |
G | 9/32 | 7.1 | 40213679 | 12956454 | 40204593 | 40232586 | 12975157 |
H | 5/16 | 7.9 | 40213677 | 12956553 | 40204594 | 40232587 | 12975256 |
K | 3/8 | 9.5 | 40213676 | 12956652 | 40204595 | 40232588 | 12975355 |
Remarks | - | - | - | - | - |
Guage | LOOPER_R | LOOPER_L | LOOPER_C | HOLDER_OP | |||||
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width | P/N | Mark | P/N | Mark | P/N | Mark | P/N | ||
Code | inch | mm | |||||||
E | 7/32 | 5.6 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2970DDBA |
F | 1/4 | 6.4 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | 40215413 |
G | 9/32 | 7.1 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2970FFBA |
H | 5/16 | 7.9 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2970GGBA |
K | 3/8 | 9.5 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2970HHBA |
Remarks | *Not included in the gauge set. |
Guage | GUAGE SET | NEEDLE CLAMP ASM. | THROAT PLATE | PRESSER FOOT ASM. | FEED DOGS (PAIR) | ||
---|---|---|---|---|---|---|---|
Figure | - | ||||||
Needle width | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||
E | 7/32 | 5.6 | 40213683 | 12956355 | 40204586 | 40232580 | 12974259 |
F | 1/4 | 6.4 | 40213680 | 12956256 | 40204587 | 40232579 | 12974150 |
G | 9/32 | 7.1 | 40213684 | 12956454 | 40204588 | 40232581 | 12974358 |
H | 5/16 | 7.9 | 40213682 | 12956553 | 40204589 | 40232582 | 12974457 |
K | 3/8 | 9.5 | 40213681 | 12956652 | 40204590 | 40232583 | 12974556 |
Remarks | - | - | - | - | - |
Guage | LOOPER_R | LOOPER_L | LOOPER_C | HOLDER_OP | HOLDER_FOR SUPER EXTRA HEAVY-WEIGHT_OP | |||||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | Mark | P/N | Mark | P/N | Mark | P/N | P/N | ||
Code | inch | mm | ||||||||
E | 7/32 | 5.6 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2980AABA | - |
F | 1/4 | 6.4 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | 40215414 | 40215446 |
G | 9/32 | 7.1 | 12968855 | 1 | 12968558 | 1 | 12969150 | C | MAM2980CCBA | - |
H | 5/16 | 7.9 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2980DDBA | - |
K | 3/8 | 9.5 | 12968954 | 2 | 12968657 | 2 | 12969150 | C | MAM2980EEBA | - |
Remarks | *Not included in the gauge set. |
MS-1261A/DWS
MS-1261AM/DWS
Guage | PRESSER SPACER_OP | PRESSER MOUNTING SCREW_OP | FEEDING SPACER_OP | |||
---|---|---|---|---|---|---|
Thickness (mm) | P/N | Remarks | P/N | Remarks | P/N | Remarks |
0.1 | 40215447 | F | SS5060310SP | 2 pcs. | 40215448 | E |
0.3 | 12973509 | B | SS5060310SP | 2 pcs. | 12975702 | B |
0.5 | 12973608 | C | SS5060310SP | 2 pcs. | 12964102 | A |
0.8 | 12973707 | D | SS5060410SP | 2 pcs. | 12975801 | C |
1.0 | 12962106 | A | SS5060410SP | 2 pcs. | 12975900 | D |
1.2 | 12973806 | E | SS5060410SP | 2 pcs. | - | - |
Remarks | *Not included in the gauge set. |
