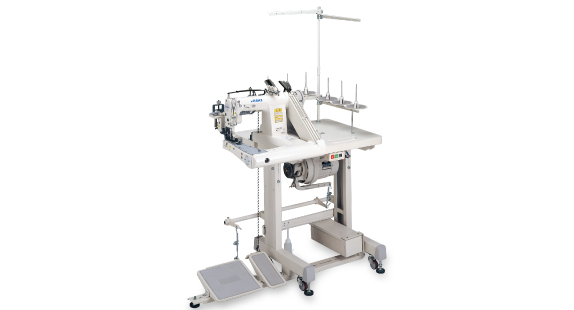

曲臂型双重环缝缝纫机

用于厚料缝制的先进双重环缝缝纫机，可实现更高的操作效率和更高的缝制品质。

产品功能

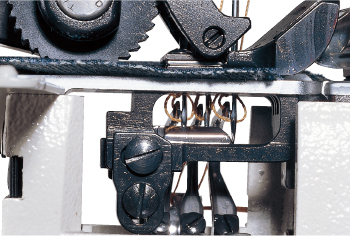

  • 弯针勾线准确，能防止跳针

    送布机构经设置后，能在机针刺入面料时减少送布量，从而防止机针弯曲。准确夹紧底线，形成稳定线环。弯针能准确勾线，从而实现一致的缝制。

基本性能

  • 送布顺畅，确保缝制稳定

    增加了送布牙的齿数，可以轻松咬合重叠面料。改变了压脚的形状，以防止与重叠部位单面接触。可移动护针板（后部）配备上下调整机构。使厚料传送更顺畅，从而防止跳针。

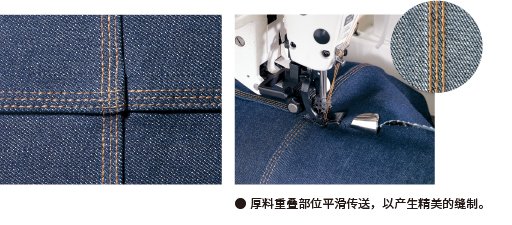

  • 即使是厚料，也能实现精美缝制

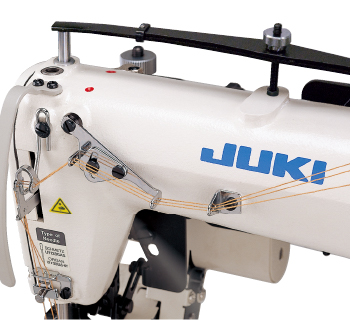

    设置在针杆挑线杆和中间张力释放杆之间的导线器，使面线的收线时间可以变更，底线张力可以降低。因此，即使缝制厚料，也能实现柔和美观的缝制效果。

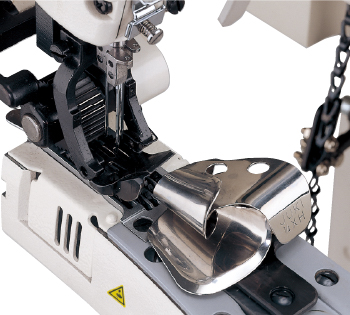

  • 可防止送布不均匀

    可适当指定送布牙和压脚底面之间的高度差，并根据面料的厚度进行调整。卷边器使送布稳定，拉布拖轮（选购件）改进了支点，从而使拉布更顺利，有效防止送布不均匀。

规格

产品型号 MS-1261M MS-1261
用途 用于中厚料至厚料 用于牛仔裤的极厚料
针数 3
最大缝制速度 3,600sti/min（正常3,000sti/min）*
针杆行程 33.2mm
机针（出厂时） SCHMETZ UY128GAS (Nm120)
Nm100~Nm140
ORGAN UY×128GAS-NY (#19)
#16~#22		 SCHMETZ UY128GAS (Nm130)
Nm100~Nm140
ORGAN UY×128GAS-NY (#21)
#16~#22
针幅 5.6mm (7/32"), 6.4mm (1/4"), 7.2mm (9/32"), 8.0mm (5/16"), 9.6mm (3/8")
针距长度 1.4~4.2mm
压脚提升量 10mm
挑线杆 针杆挑线杆
落针部位筒周长 190mm
护针装置 向后移动护针板
针距调整方式 按钮方式（带锁定机构）
供油方式 半自动供油
供油 JUKI新型1号Defrix Oil（等同于ISO VG7）

*“sti/min”代表“针/分钟”。

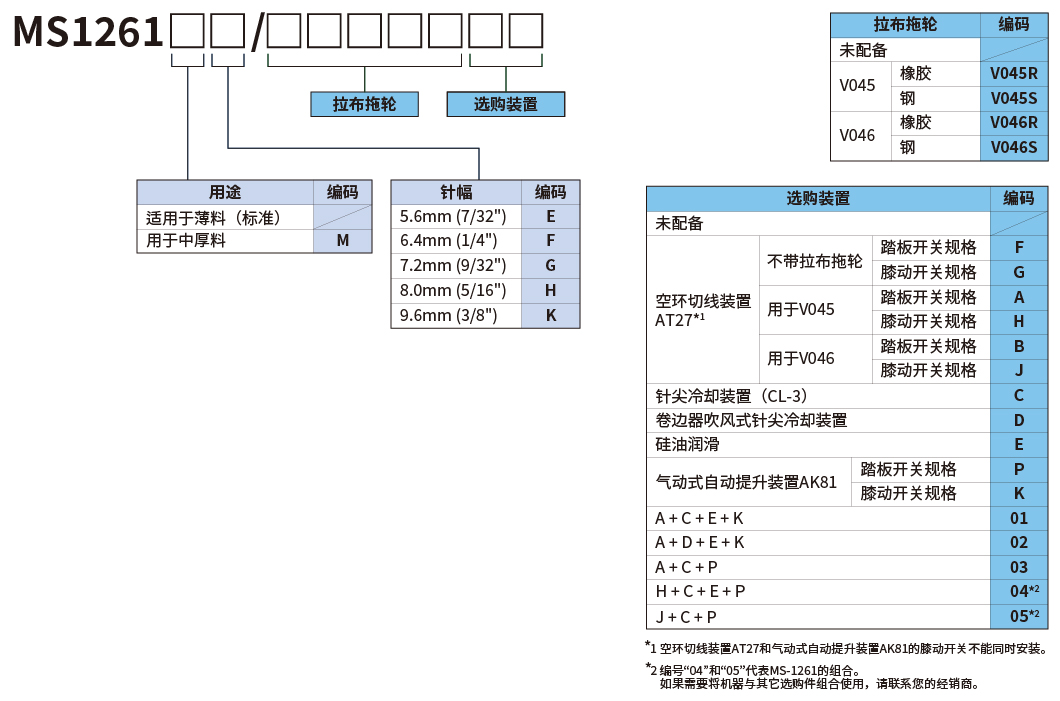

当您下订单时

针位

MS-1261

Guage GUAGE SET THROAT PLATE NEEDLE CLAMP ASM. PRESSER FOOT ASM. FEED DOGS (PAIR)
Figure -
Needle width P/N P/N P/N P/N P/N
Code inch mm
E 7/32 5.6 12954061 12954004 12956355 12957163 12965158
F 1/4 6.4 12953964 12953907 12956256 12957064 12965059
G 9/32 7.2 12954160 12954103 12956454 12957262 12965257
H 5/16 7.9 12954269 12954202 12956553 12957361 12965356
K 3/8 9.5 12954368 12954301 12956652 12957460 12965455
Remarks With finger guard - - With finger guard -



Guage LOOPER_L LOOPER_R LOOPER_C HOLDERS (PAIR)_M298 HOLDERS (PAIR)_M299
Figure
Needle width P/N P/N P/N P/N P/N
Code inch mm
E 7/32 5.6 12968558 12968855 12969150 MAM2980AABA MAM2990AABA
F 1/4 6.4 12968558 12968855 12969150 MAM2980BBBA MAM2990BBBA
G 9/32 7.2 12968558 12968855 12969150 MAM2980CCBA MAM2990CCBA
H 5/16 7.9 12968657 12968954 12969150 MAM2980DDBA MAM2990DDBA
K 3/8 9.5 12968657 12968954 12969150 MAM2980EEBA MAM2990EEBA
Remarks - - - Mark: H
Heaby weight (OP)		 Mark: XH
For extra heavy weight materials (MS-1261 Standard)
Remarks - - - Holders are not included in the gauge set.



Guage FEED DOG SPACER
Needle width P/N Remarks
Thickness (mm)
0.3 12976601 Feed dog adjusting plate B
0.8 12976700 Feed dog adjusting plate C
1.0 12976809 Feed dog adjusting plate D

MS-1261M

Guage GUAGE SET THROAT PLATE NEEDLE CLAMP ASM. PRESSER FOOT ASM. FEED DOGS (PAIR)
Figure -
Needle width P/N P/N P/N P/N P/N
Code inch mm
E 7/32 5.6 12954665 12954608 12956355 12956165 12970059
F 1/4 6.4 12954566 12954509 12956256 12956066 12969952
G 9/32 7.2 12954764 12954707 12956454 12956769 12970158
H 5/16 7.9 12954863 12954806 12956553 12956868 12970257
K 3/8 9.5 12954962 12954905 12956652 12956967 12970356
Remarks With finger guard - - With finger guard -
Guage LOOPER_L LOOPER_R LOOPER_C HOLDERS (PAIR)_M297 HOLDERS (PAIR)_M298
Figure
Needle width P/N P/N P/N P/N P/N
Code inch mm
E 7/32 5.6 12968558 12968855 12969150 MAM2970DDBA MAM2980AABA
F 1/4 6.4 12968558 12968855 12969150 MAM2970EEBA MAM2980BBBA
G 9/32 7.2 12968558 12968855 12969150 MAM2970FFBA MAM2980CCBA
H 5/16 7.9 12968657 12968954 12969150 MAM2970GGBA MAM2980DDBA
K 3/8 9.5 12968657 12968954 12969150 MAM2970HHBA MAM2980EEBA
Remarks - - - Mark: MH
Medium weight (MS-1261M Standard)		 Mark: H
Heaby weight (OP)
Remarks - - - Holders are not included in the gauge set.
