产品功能

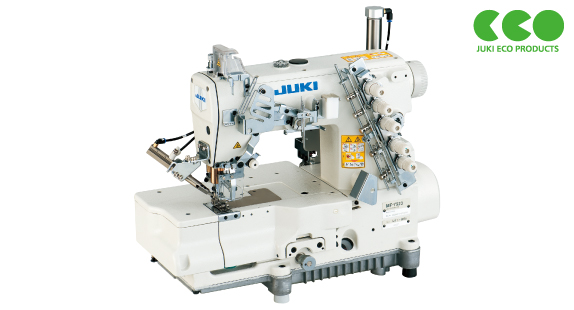

U11通用规格(基本规格)

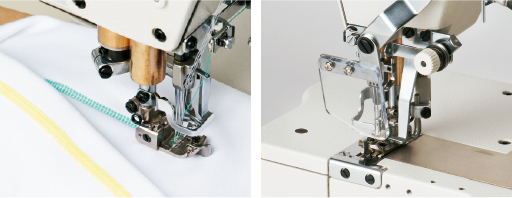

可用于T恤的袖口和下摆缝,及运动装和针织衫的装饰缝工序。前盖板经修整,使操作人员的双手能靠近落针区域,从而提高装饰缝工序等的工作效率。

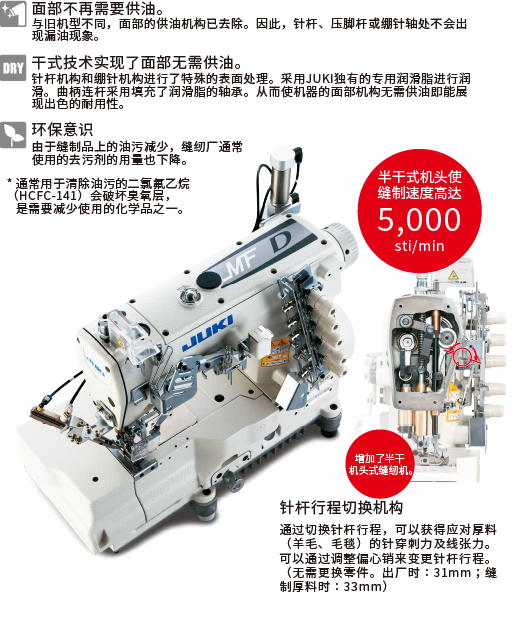

JUKI干式技术解决了缝制品的油污问题
MF-7500D传承了MF-7500系列的出色功能,并配备了干式面部机构,去除了油污问题。由于缝制品不再受油污影响,去油污或重缝作业大幅减少,从而提高成品的质量。
基本性能

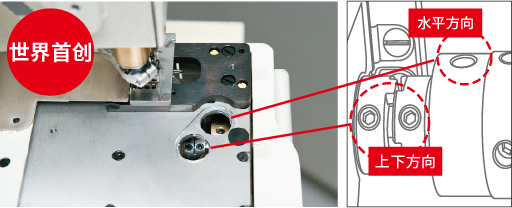

采用新型送布机构,实现多类型缝制
可以从外部调整送布轨迹。可以调整上下方向和水平方向的送布轨迹,从而提高对缝制面料的应对能力。

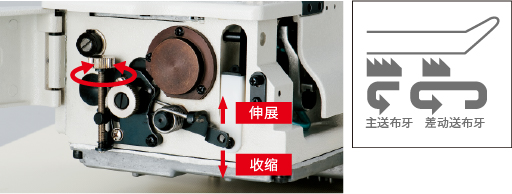

送布纵向位置调整机构
可以调整送布的纵向位置。因此,减少了缝制内衣等弹性面料时经常出现的送布不均匀和起皱现象。从而提高了对弹性面料的应对能力。

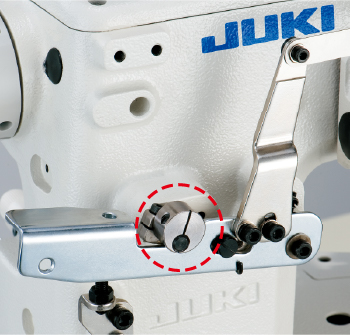

差动送布微调机构
可以将差动送布量精确调整为适合所用面料的最佳值。即使针距长度发生变化,差动送布比也是恒定的。
微量提升机构
缝制弹性面料或易损面料时,压脚保持轻微抬起。能有效减少面料滑移、扭曲和损坏。
标配了改进的防弯针线缠绕机构
弯针线断裂时,防弯针线缠绕机构开始运行,在弯针线缠绕到弯针线凸轮之前将线切断。从而有效防止弯针线缠绕在弯针线凸轮上。此外,弯针线凸轮已从内置式改为外置式。外置式弯针线凸轮可以提高维护性。
针位组件可使用市场上的销售品,无需额外配制
由于组件的通用性,市场上销售的组件(压脚、针板和夹线器)可立即使用,且容易购买。

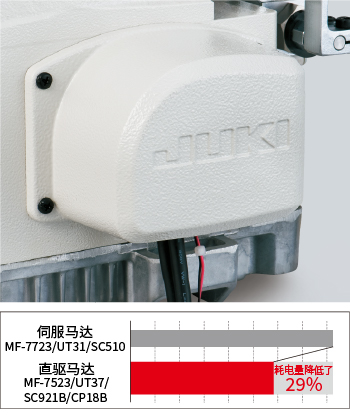

带切线装置的缝纫机均配备直驱马达
所有带切线装置的缝纫机均采用直驱马达系统。因此缝纫机能迅速启动,提高停止精度,从而保证良好的反应能力。此外,不再配备V形皮带。采用直驱马达能有效避免皮带上落下的皮屑。马达直接向缝纫机传输动力,降低了耗电量。(与旧机型相比,耗电量降低了29%。)
规格
产品型号 | MF-7500系列 | MF-7500D系列 | ||
---|---|---|---|---|
缝迹类型 | 双针/三针/四针双面装饰缝 | |||
机针 | UY128GAS (#10S) #9S~#12S | |||
压脚提升量 | 5mm(双面装饰缝时), 8mm(下装饰缝时) |
|||
针距调整 | 通过拨盘 | |||
差动送布调整 | 通过微调机构 | |||
供油方式 | 自动 | 自动 (面部:无供油) |
||
供油 | JUKI机油 18(等同于ISO VG18) | |||
送布牙倾斜度调整 | 标准配置 | |||
微量提升装置 | 标准配置 | |||
针杆行程切换功能 | 标准配置:31mm:出厂时/ 缝制厚料时:33mm |
|||
用于针尖和面线 的硅油箱 |
标准配置 | |||
滤芯式机油过滤器 | 标准配置 | |||
电源要求 | 单相100~120V/200~240V, 三相200~240V(带自动切线装置) |
|||
耗电量 | 500VA(带自动切线装置) |
机头重量 | U11 | 45kg(不含装置)、53kg(含UT35)、58kg(含UT37) |
---|

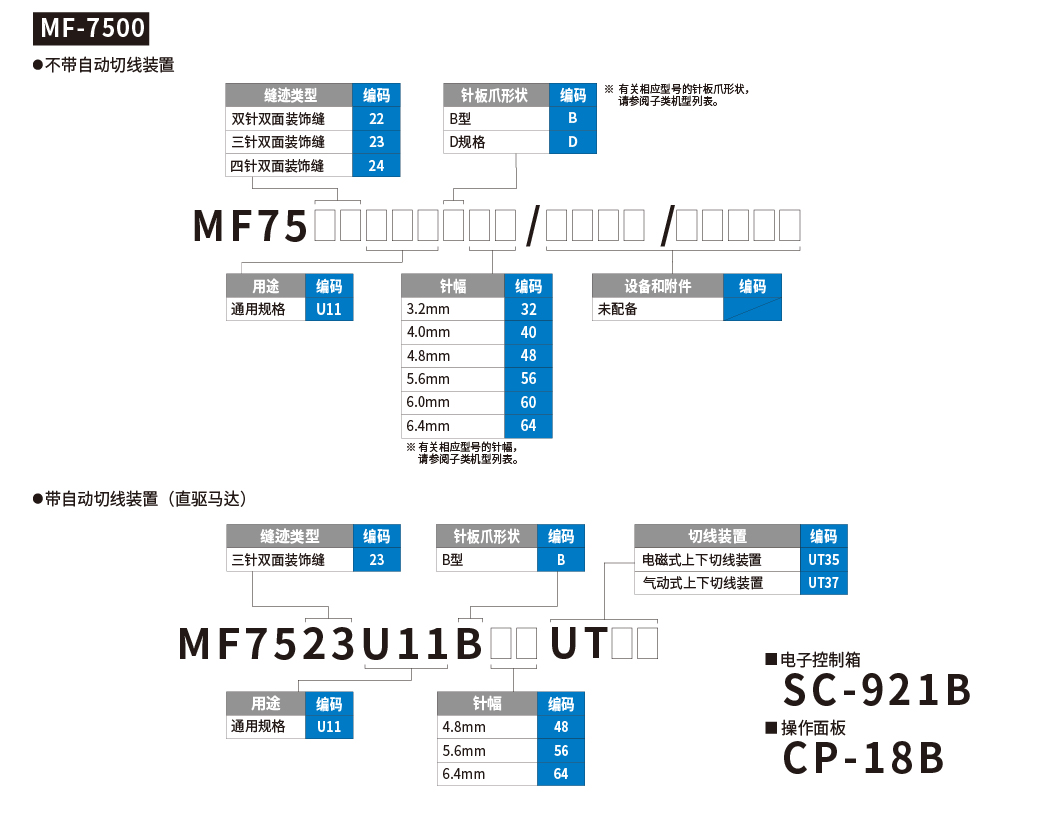

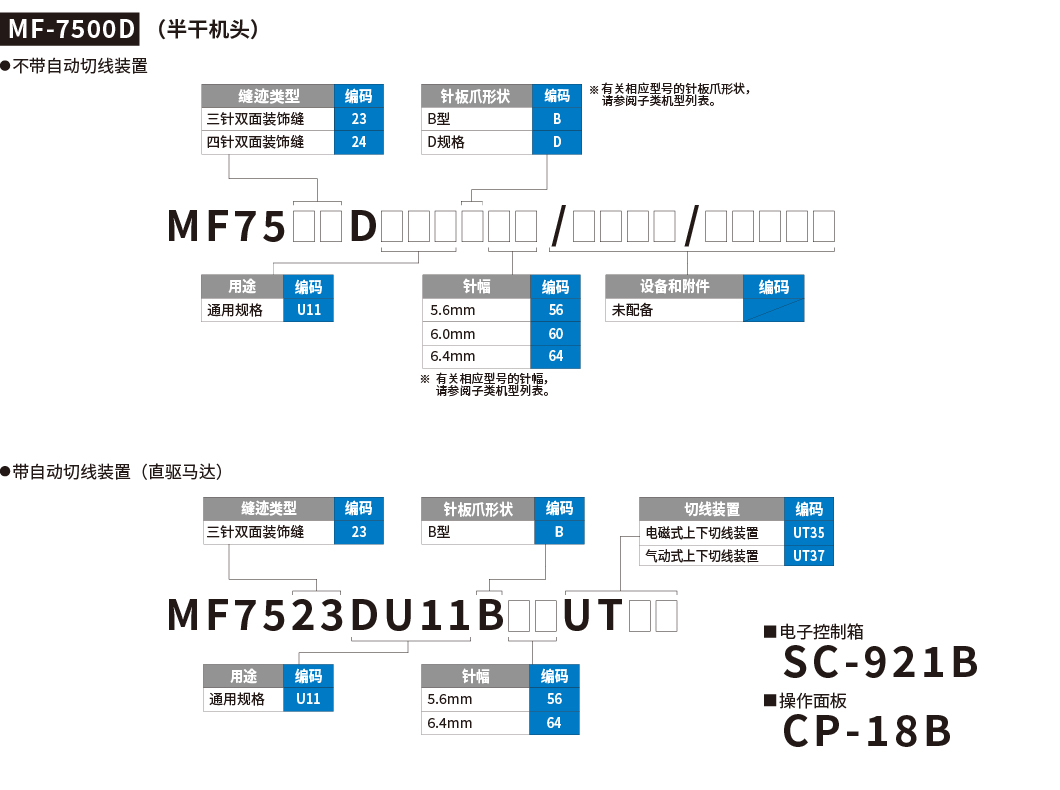

当您下订单时

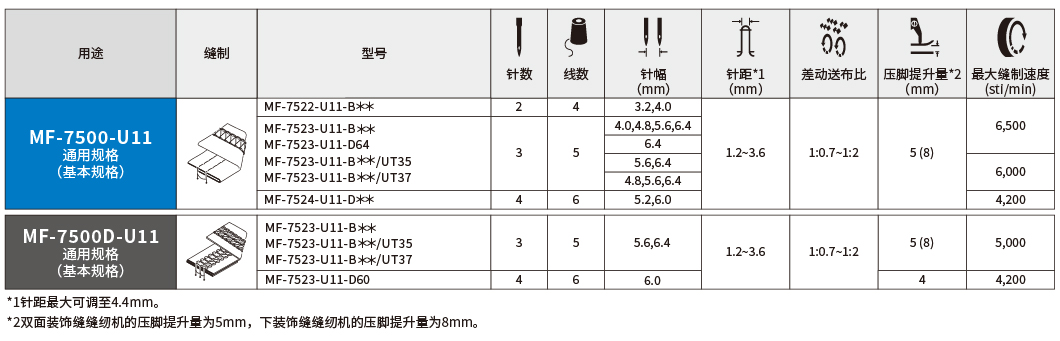

子类机型列表
针位
MF-7522-U11
Guage | NEEDLE CLAMP | NEEDLE | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
1/8 | 3.2 | 13350004 | For B32 | MUY128S1000 | For B32, B40 | 40058587 | For B32 | 40090133 | For B32 | 13354204 | For B32, B40, B48 | 13358304 | For B32, B40, B48 |
5/32 | 4.0 | 13350103 | For B40 | MUY128S1000 | For B32, B40 | 40058706 | For B40 | 40090196 | For B40 | 13354204 | For B32, B40, B48 | 13358304 | For B32, B40, B48 |
MF-7523-U11
Guage | NEEDLE CLAMP | NEEDLE | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
5/32 | 4.0 | 13350103 | For B40 | MUY128S1000 | For B32, B40 | 40058706 | For B40 | 40090196 | For B40 | 13354204 | For B32, B40, B48 | 13358304 | For B32, B40, B48 |
3/16 | 4.8 | 13350202 | For B48 | MUY128S1000 | For B48, B56, B64 | 40040514 | For B48 | 40090197 | For B48 | 13354204 | For B32, B40, B48 | 13358304 | For B32, B40, B48 |
7/32 | 5.6 | 13350301 | For B56 | MUY128S1000 | For B48, B56, B64 | 40058033 | For B56 | 40082974 | For B56, B64, JJ | 13353701 | For B56, B64, JJ | 13357603 | For B56, B64, JJ |
1/4 | 6.4 | 13350400 | For B64 | MUY128S1000 | For B48, B56, B64 | 40040513 | For B64 | 40082974 | For B56, B64, JJ | 13353701 | For B56, B64, JJ | 13357603 | For B56, B64, JJ |
MF-7523-U11/UT
Guage | NEEDLE CLAMP | NEEDLE | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
3/16 | 4.8 | 13350202 | For B48_UT37 | MUY128S1000 | For B48, B56, B64_UT37 | 40040514 | For B48_UT37 | 40090197 | For B48_UT37 | 13354204 | For B32, B40, B48_UT37 | 13358304 | For B32, B40, B48_UT37 |
7/32 | 5.6 | 13350301 | For B56_UT35, 37 | MUY128S1000 | For B48, B56, B64_UT35, 37 | 40058033 | For B56_UT35, 37 | 40082974 | For B56, B64, JJ_UT35, 37 | 13353701 | For B56, B64, JJ_UT35, 37 | 13357603 | For B56, B64, JJ_UT35, 37 |
1/4 | 6.4 | 13350400 | For B64_UT35, 37 | MUY128S1000 | For B48, B56, B64_UT35, 37 | 40040513 | For B64_UT35, 37 | 40082974 | For B56, B64, JJ_UT35, 37 | 13353701 | For B56, B64, JJ_UT35, 37 | 13357603 | For B56, B64, JJ_UT35, 37 |
MF-7524-U11
Guage | NEEDLE CLAMP | LOOPER | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40064217 | For 4 needle | 70004681 | For 4 needle | 70004684 | For 4 needle | 70004682 | For 4 needle | 13353701 | For 4 needle | 13357603 | For 4 needle |
15/64 | 6.0 | 40049609 | 40051448 | 40049382 | 40049394 | 13353701 | 13357603 | ||||||
1/8 | 3.2 | 13350004 | For 3 needle, decorative stitch | 13337902 | For 3 needle, decorative stitch | 40058587 | For 3 needle, decorative stitch | 40090133 | For 3 needle, decorative stitch | 13354204 | For 3 needle, decorative stitch | 13358304 | For 3 needle, decorative stitch |
5/32 | 4.0 | 13350103 | 13337902 | 40058706 | 40090196 | 13354204 | 13358304 | ||||||
3/16 | 4.8 | 13350202 | 13337902 | 40040514 | 40090197 | 13354204 | 13358304 | ||||||
7/32 | 5.6 | 13350301 | 13337902 | 40058033 | 40082974 | 13353701 | 13357603 | ||||||
15/64 | 6.0 | 40062039 | 13337902 | 40062068 | 40082974 | 13353701 | 13357603 | ||||||
1/4 | 6.4 | 13350400 | 13337902 | 40040513 | 40082974 | 13353701 | 13357603 |
MF-7523D-U11
Guage | NEEDLE CLAMP | NEEDLE | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 13350301 | For B56 | MUY128S1000 | For B48, B56, B64 | 40058033 | For B56 | 40082974 | For B56, B64, JJ | 13353701 | For B56, B64, JJ | 13357603 | For B56, B64, JJ |
1/4 | 6.4 | 13350400 | MUY128S1000 | 40040513 | For B64 | 40082974 | 13353701 | 13357603 |
MF-7523D-U11/UT
Guage | NEEDLE CLAMP | NEEDLE | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 13350301 | For B56 | MUY128S1000 | For B48, B56, B64_UT35, 37 | 40058033 | For B56_UT35,37 | 40082974 | For B48, B56, B64 | 13353701 | For B56, B64, JJ_UT35, 37 | 13357603 | For B56, B64, JJ_UT35, 37 |
1/4 | 6.4 | 13350400 | For B64 | MUY128S1000 | 40040513 | For B64_UT35,37 | 40082974 | 13353701 | 13357603 |
MF-7524D-U11
Guage | NEEDLE CLAMP | LOOPER | THROAT PLATE | PRESSER FOOT ASM. | MAIN FEED DOG | DIFFERENTIAL FEED DOG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | |
inch | mm | ||||||||||||
13/64 | 5.2 | 40064217 | For 4 needle | 70004681 | For 4 needle | 70004684 | For 4 needle | 70004682 | For 4 needle | 13353701 | For 4 needle | 13357603 | For 4 needle |
15/64 | 6.0 | 40049609 | 40051448 | 40049382 | 40049394 | 13353701 | 13357603 | ||||||
1/8 | 3.2 | 13350004 | For 3 needle, decorative stitch | 13337902 | For 3 needle, decorative stitch | 40058587 | For 3 needle, decorative stitch | 40090133 | For 3 needle, decorative stitch | 13354204 | For 3 needle, decorative stitch | 13358304 | For 3 needle, decorative stitch |
5/32 | 4.0 | 13350103 | 13337902 | 40058706 | 40090196 | 13354204 | 13358304 | ||||||
3/16 | 4.8 | 13350202 | 13337902 | 40040514 | 40090197 | 13354204 | 13358304 | ||||||
7/32 | 5.6 | 13350301 | 13337902 | 40058033 | 40082974 | 13353701 | 13357603 | ||||||
15/64 | 6.0 | 40062039 | 13337902 | 40062068 | 40082974 | 13353701 | 13357603 | ||||||
1/4 | 6.4 | 13350400 | 13337902 | 40040513 | 40082974 | 13353701 | 13357603 |
