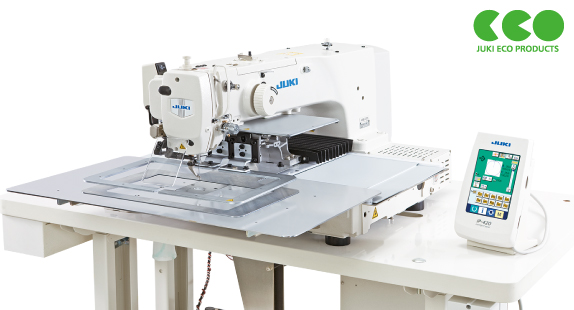

产品功能
AMS-221EN系列有两种不同缝制范围的机型 中型
缝制范围
基本性能
缩短循环时间
- 业界最高缝制速度2,800sti/min。从起缝第二针起即可达到最高缝制速度。最高缝制速度一直保持到缝制结束,并且可以瞬间减速,因此循环时间大幅缩短。
- 采用JUKI独特的步进马达控制切线机构,实现高速一致的切线性能。
- 采用上轴直驱系统,提升了机器的反应性能。
提高每针距最大缝制速度(针距长度)
AMS-210EN针距4mm,AMS-221EN针距3.5mm,最大缝制速度为2,800sti/min,为业界最高缝制速度和针距。与旧机型相比,即使以大针距,AMS-221EN的缝制速度提高了60%,大幅缩短了循环时间。
* 缝制速度根据针距自动控制。
耗电量显著降低
AMS系列采用经济高效的低耗节能设计。
AMS-210EN采用经济高效的低耗节能设计。采用小型交流伺服马达进行上轴直驱,动力传输卓越,并采用编码器控制系统,根据面料厚度和针距长度以最小功率驱动步进马达,控制X-Y轴驱动机构。JUKI新型AMS系列与以往的AMS-221E相比,耗电量降低了45%。提高缝制质量
通过编码器控制X-Y驱动步进马达,可以确认缝制过程中的送布位置。显著提高了送布精度。从而减少高速缝制或缝制厚料时容易发生的花样变形现象。

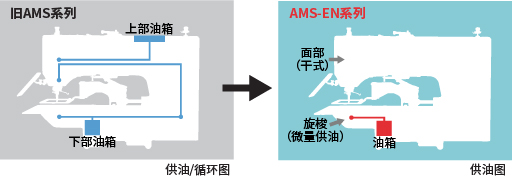

半干机头
面部(针杆部位和挑线装置)实行润滑脂润滑,旋梭则由油箱进行微量供油。许多机型均采用JUKI先进的干式技术,确保缝制产品免受油污影响。

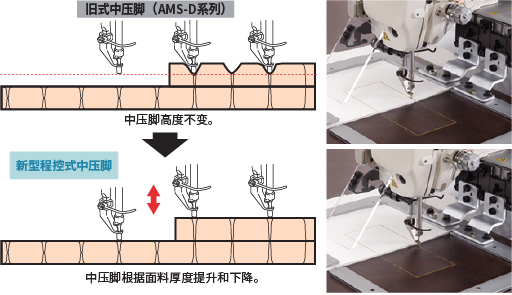

程控中压脚
重叠面料的缝制过程中,可更改中压脚的下死点高度(标准:0~3.5mm;最大:0~7.0mm)。中压脚可以确实地压住面料,防止跳针、断线等问题。此外,中压脚能根据面料厚度保持适当高度,防止损伤缝制产品。(中压脚行程可在0和10mm之间调节。)

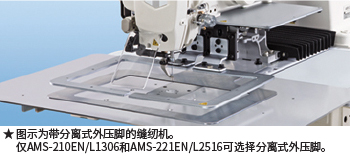

两种不同类型的外压脚
外压脚有两种不同的类型:一体式外压脚和分离式外压脚。分离式外压脚可以左右独立操作,面料更易放置。外压脚的提升量和上升/下降速度可以进行左右独立调节。

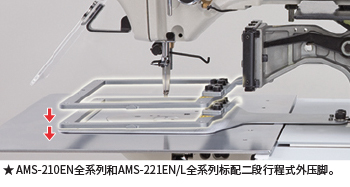

二段行程外压脚
可以通过两个步骤下降外压脚。面料的精确定位变得简单易行。根据需要设定外压脚的停止高度,操作简便。

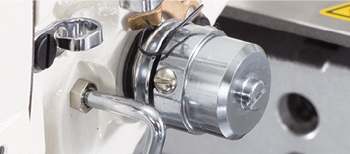

电子夹线器
采用市场上深受好评的控制面线张力的电子夹线器。通过电子夹线器,可以精准确定缝制中面线张力的变化。因此,根据面料厚度设定的面线张力,以及因缝制方向变化而需补正的面线张力,均可以通过操作面板进行每一针的输入。由于面线张力可复制,因而支持更广泛的缝制条件,缩短了切换工序时更改设定所需的时间。
应对各种面料和缝制规格

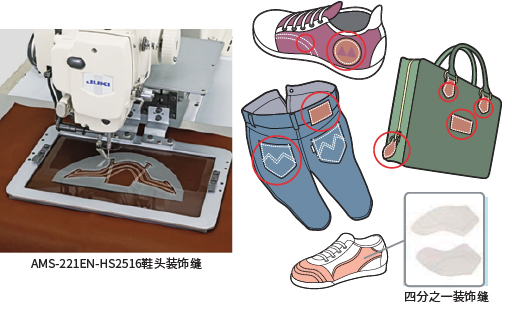

可用于自由模板缝制、小件饰物缝制、补强缝等。

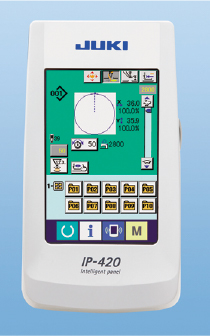

用途实例包括缝制标签、商标、铭牌、魔术贴,以及各种装饰缝和特殊套结。带编程功能的操作面板IP-420(标配)
采用大尺寸液晶触摸式操作面板,操作简便,提高了编辑工作的效率。
IP-420触摸式面板的易操作性获得市场一致认可。配备大屏幕和可编程功能。可以一边查看针移动情况,一边输入/编辑数据。
通过彩色液晶显示屏,可以一目了然地看到缝制形状、面线张力、放大/缩小比率、缝制速度,以及针数等缝制数据。IP-420标配14种不同的显示语言。- 键锁自定义功能
可以根据需要设定键锁状态。从而可以隐藏不应由操作人员处理的项目。 - 简化操作模式
简化了IP-420的设定项目和屏幕切换操作,提高了易用性,有助于减轻操作人员的疲劳。
- 键锁自定义功能

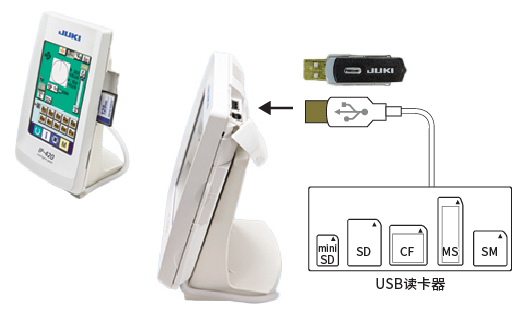

显著增强了缝纫机本体的存储能力
通过USB本体使用各种各样的存储体通过IP-420生成的缝制数据可以存储在缝纫机本体的存储器中。存储容量为50万针和999个花样(一种花样最多5万针)。缝纫机本体还配备了CompactFlash 33卡和USB连接器。可以通过U盘和读卡器从各种记忆媒体(FD(软盘)、SM(SmartMedia)、CF(CompactFlash)、SD(安全数字卡)等)输入/输出数据。每个记忆媒体最多可以存储5,000万针。
规格
所有机型通用规格
最大缝制速度 | 2,800sti/min* | ||
---|---|---|---|
针距长度 | 0.1~12.7mm(0.05mm单位) | ||
针杆行程 | 41.2mm | ||
中压脚提升量/行程 | 提升量:20mm/行程:标准4mm(0~10mm) | ||
中压脚下降位置可变量 | 标准0⁓3.5mm(最大0~7.0mm) | ||
面线夹线器 | 电子夹线器(电子面线张力控制机构) | ||
旋梭 | 双容量半回转旋梭 | ||
花样数据存储在存储器中 | 本体内存:最大50万针,999个花样(最大5万针/花样) | ||
外部记忆媒体:最大5,000万针,999个花样(最大5万针/花样) | |||
缩放功能 | 1~400%(0.1%单位),可以通过增加/减少针距长度或针数来放大/缩小图案 | ||
底线残量/产品计数器 | 上升/下降系统(0~9,999) | ||
供油方式 | 半干式/旋梭部位:微量供油(油箱式) | ||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | ||
缝纫机马达 | 交流伺服马达550W(直驱系统) | ||
电源要求/耗电量 | 单相,三相200~240V/450VA |
* AMS-221EN的针距为3.5mm或更小。
*sti/min是“针/分钟”的缩写。
• 请使用JUKI原装的CompactFlash™产品。
• "CompactFlash™"是美国SanDisk Corporation的注册商标。
• Microsoft Windows是美国Microsoft Corporation在美国和其他国家的注册商标。
• 其它公司名称和产品名称/品牌名称均为各自公司的商标或注册商标。
产品型号 | AMS-221EN-SS2516 | AMS-221EN-HS2516 | AMS-221EN-SL2516 | AMS-221EN-HL2516 | ||
---|---|---|---|---|---|---|
缝制范围 | X : 250mm × Y : 160mm | |||||
外压脚规格 | 一体式外压脚 | 分离式外压脚 | ||||
气动式外压脚(提升量:30mm) | ||||||
用途 | 薄料至中厚料 | 中厚料至厚料 | 薄料至中厚料 | 中厚料至厚料 | ||
机针 | DP×5(#14) | DP×17(#18) | DP×5(#14) | DP×17(#18) | ||
线 | #80~#20 | #50~#2 | #80~#20 | #50~#2 | ||
气压和耗气量 | 0.5~0.55(最大0.55)MPa,1.8dm³/min(ANR) | |||||
尺寸/重量 | 1200mm(宽)×1,000mm(深)×1200mm(高)(不包括线架),197kg |
产品型号 | AMS-221EN-HS3020 | |||||
---|---|---|---|---|---|---|
缝制范围 | X : 300mm × Y : 200mm | |||||
外压脚规格 | 一体式外压脚 | |||||
气动式外压脚(提升量:30mm) | ||||||
用途 | 中厚料至厚料 | |||||
机针 | DP×17(#18) | |||||
线 | #50~#2 | |||||
气压和耗气量 | 0.35~0.4(最大0.55)MPa,1.8dm³/min(ANR) | |||||
尺寸/重量 | 1200mm(宽)×1,000mm(深)×1200mm(高)(不包括线架),207kg |

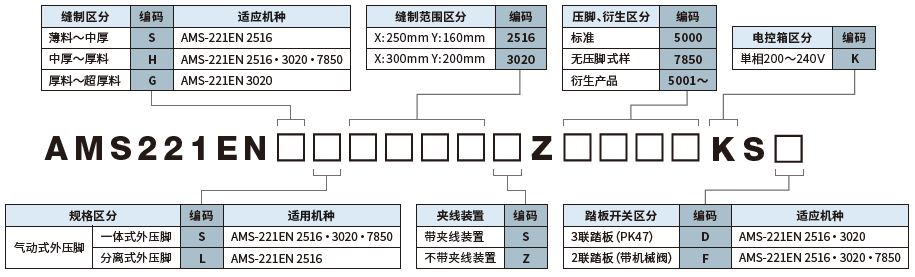

当您下订单时
针位
AMS-221EN-SS2516
AMS-221EN-HS2516
AMS-221EN-SL2516
AMS-221EN-HL2516
AMS-221EN-HS3020
Guage | NEEDLE HOLE GUIDE | INNER HOOK PRESSER | INNER HOOK | INTERMEDIATE PRESSER | SECOND THREAD TENSION ASM. | THREAD TRIMMER LEVER (SMALL) ASM. | NEEDLE BAR THREAD GUIDE | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Application | Model | Needle number | P/N | Remarks | P/N | Remarks | P/N | P/N | Remarks (ΦA×ΦB ×H×L) |
P/N | P/N | P/N | Remarks |
Knitwear (OP) | SS2516 SL2516 |
#9 ~#11 | B242621000C | Φ1.6 | 14103352 | Needle guard 1.3mm | 40014964 | B1601210D0E | Φ1.6×Φ2.6 ×5.7×37.0 (OP) | 40010508 | 24152800A0 | B1405210000 | 2-hole |
Light weight to medium weight (S type) | #11 ~#14*1 | B242621000A | Φ1.6 | 14103352 | Needle guard 1.3mm | 40014964 | 40023632 | Φ2.2×Φ3.6 ×5.7×38.5 | 40010508 | 24152800A0 | B1405210000 | 2-hole | |
Medium weight to heavy weight (H type) | HS2516 HL2516 HS3020 |
#14 ~#18*2 | B242621000B | Φ2.0 | 14103352 | Needle guard 1.3mm | 40061991 | 40023632 B1601210D0FA |
Φ2.2×Φ3.6 ×5.7×38.5 Φ2.2×Φ3.6 ×8.7×41.5 (OP) |
40029411 | 24152800A0 | 40026884 | 1-hole |
Heavy weight (OP) | #18 ~#25 | B242621000D B242621000F |
Φ2.4 Φ3.0 |
14103352 14103659 |
Needle guard 1.3mm Needle guard 1.7mm |
40061991 | B1601210D0BA B1601210D0CA |
Φ2.7×Φ4.1 ×5.7×38.5 (OP) Φ3.5×Φ5.5 ×5.7×38.5 |
40029411 | 24152800A0 | 40026884 | 1-hole | |
Extra heavy weight (OP) | B242621000G B242621000F |
Φ3.0 (With counterbore) Φ3.0 |
14103659 | Needle guard 1.7mm | 40061991 | B1601210D0BA B1601210D0CA |
Φ2.7×Φ4.1 ×5.7×38.5 Φ3.5×Φ5.5 ×5.7×38.5 |
40029411 | 24152800A0 | 40026884 | 1-hole | ||
For the prevention of stitch skipping on heavy weight materials (OP) | B242621000H | Φ3.0 (With eccentric) | 1-hole | ||||||||||
When thick needle like MR type is used. | - | B242621000G | Φ3.0 (With counterbore) | B1817210DAD | Needle guard 1.9mm | 40061991 | B1601210D0CA | Φ3.5×Φ5.5 ×5.7×38.5 | 40029411 | 24152800A0 | 40026884 | 1-hole |
S type: Fitting thread number #80~#20, H type: Fitting thread number #50~#2
*1 The needle equipped as standard(DP×5 #14)
*2 The needle equipped as standard(DP×17 #18)
