产品功能
缝制范围广、缝制质量高，高效且易于操作的循环花样机
起缝、停止时的瞬间加速/减速，以及快速切线，实现高效生产，采用JUKI独特的电子夹线器和程控式中压脚，增强了对面料的应对灵活性，从而保证了优质美观的缝制质量。
缝制面料放置顺畅，以及大尺寸彩色液晶触摸式操作面板，带来极强操作性，使AMS-EN系列在市场上备受好评。
该系列新增以下两种型号：
AMS-224EN-4530 [450mm(X)×300mm(Y)]
AMS-224EN-6030 [600mm(X)×300mm(Y)]
X-Y送布机构采用新开发的编码控制式步进马达系统。显著提高了缝制性能和生产效率。
用途
应用范围广，能进行各式各样的缝制作业，可用于皮包和包袋拎手、装饰带及多种小饰物、鞋类和运动鞋的标牌缝制（左右）以及安全气囊的缝制等。
基本性能
耗电量显著降低
AMS-224EN是一款节能性优越的经济型缝纫机。采用小型交流伺服马达直驱系统来驱动机头。采用编码器控制系统，根据面料厚度和针距长度，使步进马达以最小功率驱动X-Y轴驱动机构。相比于不含编码器控制系统的旧机型（AMS-224C），新机型通过这两种系统，操作时的平均耗电量降低了30%，待机时的平均耗电量降低了45%。
* 图中为AMS-224EN和AMS-224C进行左右鞋面的连续装饰缝（约1,000针）时的耗电量比较。
更高生产率
- 在相同缝制范围的机型中，缝制速度达到最高，为2,500sti/min。从起缝第二针起即可达到最高缝制速度。最高缝制速度一直保持到缝制结束，然后能够瞬间降速。
- 采用JUKI独特的步进马达控制切线机构，实现高速一致的切线性能，从而大幅缩短了循环总时间。
- 采用上轴直驱系统，提升了机器的反应性能。
缝制质量飞跃提升
通过编码器控制X-Y驱动步进马达，可以确认缝制过程中的送布位置。显著提高了送布精度。从而减少高速缝制或缝制厚料时容易发生的花样变形现象。
半干机头
面部（针杆部位和挑线装置）实行润滑脂润滑，旋梭则由油箱进行微量供油。
许多机型均采用的JUKI先进干式技术，确保缝制产品免受油污影响。
电子夹线器
采用市场上深受好评的控制面线张力的电子夹线器。通过电子夹线器，可以精准确定缝制中面线张力的变化。因此，根据面料厚度设定的面线张力，以及因缝制方向变化而需补正的面线张力，均可以通过操作面板进行每一针的输入。由于面线张力可复制，因而支持更广泛的缝制条件，缩短了切换工序时更改设定所需的时间。

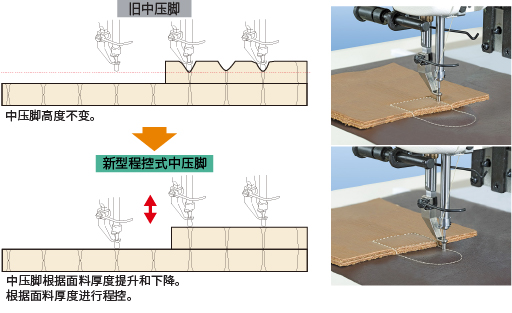

程控中压脚
采用程控式中压脚，可以根据面料厚度设定中压脚下死点的高度，从而不仅可以防止跳针和断线等缝制问题，还可以使缝制产品免受压脚损坏。即使在缝制过程中，也可以轻松更改高度设定。通过电子夹线器和程控式中压脚的理想组合，可以实现优美均匀的缝制质量，即使缝制面料的高低段部也不会出现跳针问题。

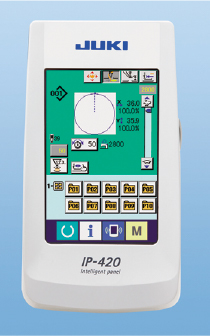

采用大尺寸液晶触摸操作面板，
操作简便，大幅提高编辑工作的效率IP-420IP-420触摸式面板的易操作性获得市场一致认可。配备大屏幕和可编程功能。可以一边查看针移动情况，一边输入/编辑数据。
通过彩色液晶显示屏，可以一目了然地看到缝制形状、面线张力、放大/缩小比率、缝制速度，以及针数等缝制数据。IP-420标配14种不同的显示语言。- 键锁自定义功能
可以根据需要设定键锁状态。从而可以隐藏不应由操作人员处理的项目。 - 简化操作模式
简化了IP-420的设定项目和屏幕切换操作，提高了易用性，有助于减轻操作人员的疲劳。
- 键锁自定义功能
显著增强了缝纫机本体的存储能力
缝纫机本体可以通过USB使用各种各样的记忆媒体通过IP-420生成的缝制数据可以存储在缝纫机本体的存储器中。存储容量为50万针和999个花样（一种花样最多5万针）。缝纫机本体还配备了CompactFlash 33卡和USB连接器。可以通过U盘和读卡器从各种记忆媒体（FD（软盘）、SM（SmartMedia）、CF（CompactFlash）、SD（安全数字卡）等）输入/输出数据。每个记忆媒体最多可以存储5,000万针。

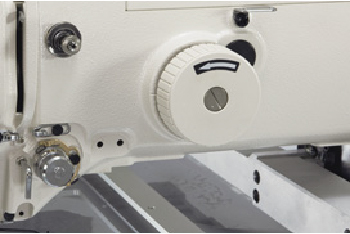

手动皮带轮
使用设置在机臂上的手轮，可以轻松调整针杆或中压脚的高度，以及数据编程时的落针点。

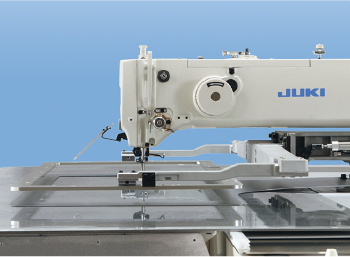

外压脚
外压脚的最大提升量为30mm。放置厚料更便利。
2连PK踏板装置（带机械阀踏板）
机械阀根据踏板的踩踏深度上升及下降。可以轻松确定缝制物件的位置。
旋梭下轴皮带轮
机器底部还配备了皮带轮。调整旋梭更便捷。
规格
| 产品型号 | AMS-224EN-HS4530 | AMS-224EN-GB4530 | AMS-224EN-HS6030 | AMS-224EN-GB6030 | ||
|---|---|---|---|---|---|---|
| 用途 | 中厚料至厚料 | 极厚料 | 中厚料至厚料 | 极厚料 | ||
| 外压脚规格 | 一体式外压脚：（气动式大身压脚） | 二段行程外压脚：（气动式大身压脚） | 一体式外压脚：（气动式大身压脚） | 二段行程外压脚：（气动式大身压脚） | ||
| 最大缝制速度 | 2,500sti/min*（针距长度为3mm或更短） | |||||
| 缝制范围 | 450mm (X) ×300mm (Y) | 600mm (X) ×300mm (Y) | ||||
| 可设定针距长度 | 0.1~12.7mm（0.05mm单位） | |||||
| 针杆行程 | 41.2mm | |||||
| 外压脚提升量 | 最大30mm | |||||
| 中压脚提升量/行程 | 提升量：20mm/行程：标准4mm（0~10mm） | |||||
| 中压脚下降位置可变量 | 标准0⁓3.5mm（最大0~7.0mm） | |||||
| 中压脚高度变更 | 通过编程实现无级控制（由步进马达控制） | |||||
| 面线夹线器 | 电子夹线器（电子面线张力控制机构） | |||||
| 面线断线检测装置 | 标准配置 | |||||
| 面线抓线装置 | 针板下方的步进马达驱动的抓线装置 | |||||
| 防止起缝脱线 | 面线抓线装置和电子夹线器可防止 | |||||
| 切线装置 | 步进马达驱动的高速切线机构 | |||||
| 机针（出厂时） | DP×17 (#18) (135×17 Nm110) | DP×17 (#23) (135×17 Nm260) | DP×17 (#18) (135×17 Nm110) | DP×17 (#23) (135×17 Nm260) | ||
| 线 | #50~#2 | #20~#2 | #50~#2 | #20~#2 | ||
| 旋梭 | 双容量半回转旋梭 | |||||
| 花样数据存储在存储器中 | 本体内存：最大50万针，999个花样（最大5万针/花样） | |||||
| 外部记忆媒体：最大5,000万针，999个花样（最大5万针/花样） | ||||||
| 缩放功能 | 可以在X和Y方向单独放大/缩小花样 1%~400%（0.1%单位） |
|||||
| 缩放系统 | 通过增加/减少针距长度或针数（选择花样时，只能增加/减少针距）可以放大/缩小花样。 | |||||
| 底线残量、产品计数器 | 上升/下降系统（0~9,999） | |||||
| 供油方式 | 面部使用润滑脂进行润滑/旋梭和旋梭驱动下轴齿轮箱通过油箱进行供油 | |||||
| 供油 | 旋梭：JUKI新型2号Defrix Oil（等同于ISO VG32） | |||||
| 缝纫机马达 | 小型交流伺服马达（直驱系统） | |||||
| 电源要求 耗电量 | 单相，三相200~240V / 550VA | |||||
| 气压和耗气量 | 0.5~0.55MPa（最大0.55MPa）/1.8dm³/min（ANR） | |||||
| 总重 | 401kg | 410kg | ||||
| 尺寸 | 1,703mm（宽）×1,370mm（深）×1,200mm（高） （无线架） |
1,923mm（宽）×1,370mm（深）×1,200mm（高） （无线架） |
||||
*“sti/min”代表“针/分钟”。
• 请使用JUKI原装的CompactFlash™产品。
• "CompactFlash™"是美国SanDisk Corporation的注册商标。
• Microsoft Windows是美国Microsoft Corporation在美国和其他国家的注册商标。
• 其它公司名称和产品名称/品牌名称均为各自公司的商标或注册商标。
当您下订单时
针位
AMS-224EN-HS4530
AMS-224EN-HB4530
AMS-224EN-GS4530
AMS-224EN-GB4530
AMS-224EN-HS6030
AMS-224EN-HB6030
AMS-224EN-GS6030
AMS-224EN-GB6030
| Guage | NEEDLE HOLE GUIDE | INNER HOOK PRESSER | INNER HOOK | INTERMEDIATE PRESSER | SECOND THREAD TENSION ASM. | THREAD TRIMMER LEVER (SMALL) ASM. | NEEDLE BAR THREAD GUIDE | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sewing spec. Needle size used | Figure |  |
 |
 |
 |
 |
 |
 |
||||
| Thread count | P/N | Remarks | P/N | Remarks | P/N | P/N | Remarks | P/N | P/N | P/N | Remarks | |
| Light/ medium weight materials #11~#14 |
#60~#30 | B242621000A | Φ1.6 | 14103352 | Needle guard 1.3mm | 40014964 | 40023632 | Φ2.2, H type |
40010508 | B24152800A0 | B1405210000 | 2-hole |
| Knitwear/ foundation #9~#11 |
B242621000C | Φ1.6, OP | 14103352 | Needle guard 1.3mm | 40014964 | B1601210D0E | Φ1.6, OP |
40010508 | B24152800A0 | B1405210000 | 2-hole | |
| Medium weight/ heavy weight materials #14~#18 |
#30~#20 | B242621000B | Φ2.0, H type | 14103352 | Needle guard 1.3mm | 40061991 | 40023632 | Φ2.0, H type |
40029411 | B24152800A0 | 40026884 | 1-hole |
| B1601210D0FA | Φ2.2, OP |
|||||||||||
| Heavy weight materials #18~#21 |
#20~#8 | B242621000D | Φ2.4,OP | 14103352 | Needle guard 1.3mm | 40061991 | 40023632 | Φ2.0, H type |
40029411 | B24152800A0 | 40026884 | 1-hole |
| B242621000F | Φ3.0, G type | 14103659 | Needle guard 1.7mm | B1601210D0BA | Φ2.7, G type |
|||||||
| Extra heavy weight materials #22~#25 |
#8~#2 | B242621000G | Φ3.0, With counter bore, OP | 14103659 | Needle guard 1.7mm | 40061991 | B1601210D0BA | Φ2.7, G type |
40029411 | B24152800A0 | 40026884 | 1-hole |
| B242621000F | Φ3.0, G type | B1601210D0CA | Φ3.5, OP |
|||||||||
| Heavy weight materials Counter measure against stitch skipping |
B242621000H | Φ3.0, Eccentric, OP | B1817210DAD | Needle guard 1.9mm | 40061991 | B1601210D0CA | Φ3.5, OP |
40029411 | B24152800A0 | 40026884 | 1-hole | |
* Standard needle (DP×17#18), extra heavy ewight (DP×17#23)
