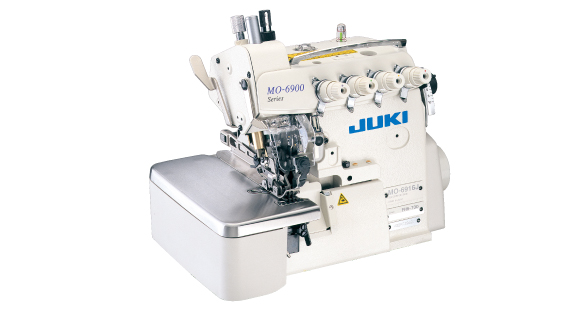

极厚料用差动上送布包缝机/五线包缝机
技术先进,功能齐全,最适合极厚料缝制。
配备最适合缝制极厚料的高提升上弯针、牵引压脚,以及粗列送布牙等机构和零件。

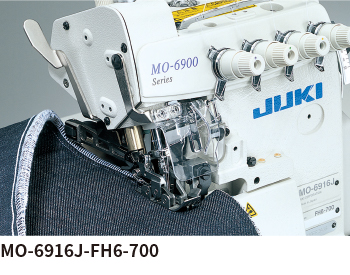

适合缝制牛仔布、起绒织物、垫子和地毯等的各种厚料,缝制性能卓越。
产品功能
技术先进,功能齐全,最适合极厚料缝制
MO-6900J系列采用最新开发的送布机构,可单独进行上下送布。
提升了送布性能,增强了布咬力,可以防止缝制极厚料时的送布不均匀。
- 采用了上下套筒式针杆机构、滤芯式滤油器和冷却风扇等兼具可靠性和耐用性的机构。
- 标配微量提升装置,有助于减轻操作人员的疲劳。微量提升装置采用最佳平衡设计,在减少了噪音和振动的同时,确保操作舒适。
- 面线和针尖冷却装置可防止高速缝制过程中的缝线问题,从而提高缝制质量。
- 标配微调机构等各种调节装置,调节作业简单易行,能够以最适合面料的条件进行缝制。
规格
产品型号 | MO-6904J | MO-6914J | MO-6916J | |
---|---|---|---|---|
缝迹类型 | 单针包缝 | 双针包缝 | 五线包缝 | |
美国的缝迹形式 | 504 | 514 | 516 | |
最大缝制速度 | 6,000sti/min* | |||
针距长度 | 2.5~5mm | 2.5~4mm | 2.5~5mm | |
针幅(mm) | - | 2.6 | 4.8 | |
卷边宽度(mm) | 4.8 | 6.4 | 4.8, 6.4 | |
差动下送布比 | 收缩1:1.75(最大1:3.8) 拉伸1:0.7(最大1:0.6) |
收缩1:2(最大1:3.8) 伸缩1:0.8(最大1:0.6) |
收缩1:1.75(最大1:3.8) 伸缩1:0.7(最大1:0.6) |
|
针杆行程 | 28.8mm | |||
针倾斜角度 | 20° | |||
针杆套筒 | 上/下套筒方式 | |||
机针 | DO×5(不包括某些子类机型) | |||
上送布牙上下行程 | 8.5mm | |||
上送布牙纵向行程 | 2.7~7mm(因机器规格而异。) | |||
最高压脚提升量 | 8mm(不包括某些子类机型) | |||
最大压脚压力 | 63.7N (6.5kgf) | |||
针距调整方式 | 按钮式 | |||
差动下送布调节方式 | 控制杆式(带微量调节) | |||
差动上送布调节方式 | 控制杆式(带微量调节) | |||
机头重量 | 29kg | |||
供油方式 | 自动 | |||
供油 | JUKI机油 18(等同于ISO VG18) | |||
针尖冷却装置 | 标准配置 | |||
面线冷却装置 | 标准配置 | |||
微量提升装置 | 标准配置 |
*“sti/min”代表“针/分钟”

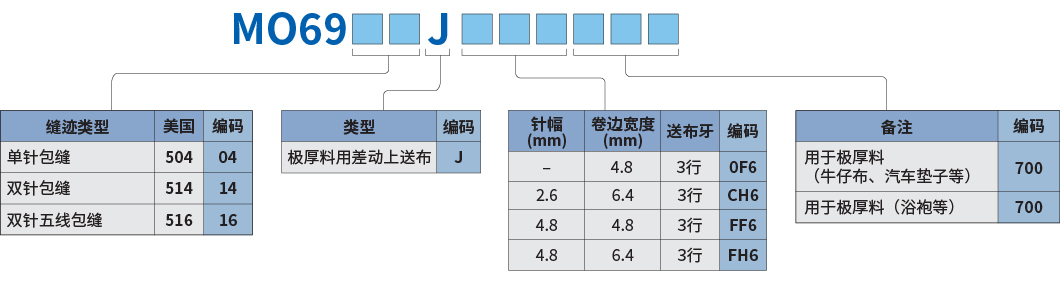

当您下订单时

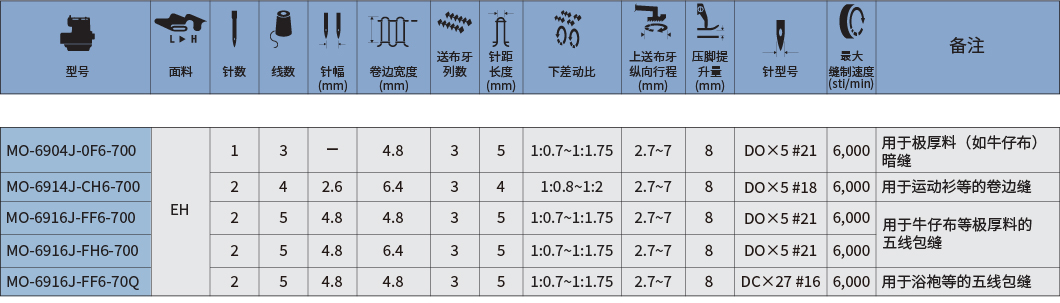

子类机型列表
针位
MO-6904J-0F6-700
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | R4300J6FL00 | 11701604 | 11651809 | 11700507 | 12388807 | 12022950 | 11925104 | 12022901 | 13255005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | 12384202 | 12382402 | 13104104 | B411180400E | 11566502 | 12015509 | 11890001 | 11545100 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Overedging width | P/N | P/N |
4.8 | 13221304 | 40026021 |
MO-6914J-CH6-700
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2.6*6.4 | R4306J6HJ00 | 12013306 | 11651809 | 12013405 | 12388906 | 12012555 | 11925104 | 12012506 | 13255104 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2.6*6.4 | 12383600 | 12384202 | 31200900 | B411180400E | 11566502 | 12015509 | 11890001 | 11545100 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Overedging width | P/N | P/N |
2.6*6.4 | 13221304 | 40026021 |
MO-6916J-FF6-700
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FL00 | 12382503 | 11528502 | 11528403 | 12389003 | 12023255 | 12024402 | 12023206 | 12023305 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 13255203 | 12383501 | 12384202 | 12384400 | 13105507 | 11565900 | 11566502 |
Guage | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 12384509 | 12015400 | 12015301 | 11890001 | 11545100 | 13221304 | 40026021 |
MO-6916J-FH6-700
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | R4612J6HL00 | 12382503 | 11528502 | 11528403 | 12389003 | 12023255 | 12024402 | 12023206 | 12023305 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | 13255203 | 12383501 | 12384202 | 12384400 | 13105507 | 11565900 | 11566502 |
Guage | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | 12384509 | 12015400 | 12015301 | 11890001 | 11545100 | 13221304 | 40026021 |
MO-6916J-FF6-70Q
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FG0A | 12382503 | 40014688 | 11528403 | 12389003 | 12023255 | 12024402 | 12023206 | 12023305 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 40012200 | 11993656 | 12384202 | 12384400 | 13105507 | 11565900 | 11566502 |
Guage | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|---|---|---|
Figure | |||||||
Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 12384509 | 40014687 | 12015301 | 11890001 | 11545100 | 13221304 | 40026021 |
