产品功能
卓越的上下差动送布机构
- 上送牙布的运动轨迹使上送布牙的表面增加,并且与下送布牙水平同步,可确保送布可靠,不损伤面料。
对于薄料,进行轻柔送布,对于厚料,则以较大咬布力送布。 - 根据面料或工序,将上送布轨迹的支点设定在最佳位置。
- 上送牙布的运动轨迹使上送布牙的表面增加,并且与下送布牙水平同步,可确保送布可靠,不损伤面料。
机器使用寿命长

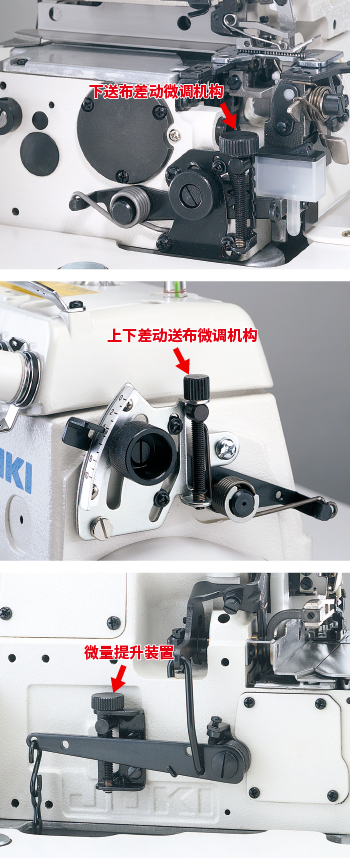

- 上下送布分别配置了差动送布微调机构。标配了下送布牙倾斜度调整机构、扩大差动送布的外部调整机构等各种调整机构,能够根据缝制面料进行相应送布。

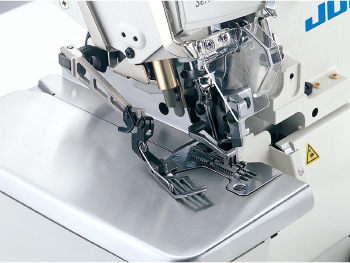

- 落针区空间更大,提高了操作舒适度,标配微量提升装置,提高面料应对力,操作更简便,同时通过最佳平衡设计,降低了噪音和振动,给操作人员营造愉悦的工作环境。
进一步提高了可靠性

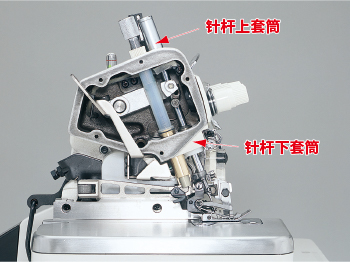

采用密封结构的针杆机构以及上下针杆套筒,有助于提高针杆部位的耐用性和可靠性。

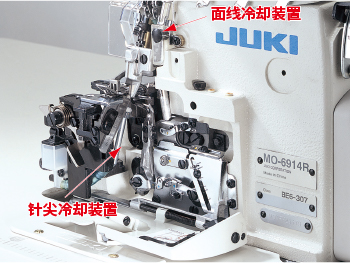

此外,标配了上弯针装置、过滤式机油过滤器和冷却风扇,进一步确保操作可靠性。标配面线和针尖冷却装置
标配面线和针尖冷却装置,提高了缝纫能力,并能有效防止缝制故障。
可使用JUKI旧机上的装置
JUKI旧机上的规尺装置可替换至新机使用,无需额外购买。
以节省资源,减少不必要的成本。
规格
产品型号 | MO-6904R | MO-6914R | MO-6916R | |
---|---|---|---|---|
缝迹类型 | 单针包缝 | 双针包缝 | 五线包缝 | |
美国的缝迹形式 | 504 | 514 | 516 | |
最大缝制速度 | 7,000sti/min*(上送布牙纵向行程为6mm或更少) 6,000sti/min*(上送布牙纵向行程为6~8.5mm) |
|||
针距长度 | 0.8~4mm | 1.5~4mm | ||
针幅(mm) | - | 2.0 | 3.2, 4.8, 4.8+2.0, 3.2+2.0 | |
卷边宽度(mm) | 3.2, 4.0, 4.8, 6.4 | 3.2, 4.0 | 3.2, 4.0, 4.8, 6.4 | |
差动下送布比 | 收缩1:2(最大1:4),伸展1:0.7(最大1:0.6) | |||
针杆行程 | 24.5mm | |||
针倾斜角度 | 20° | |||
针杆机构 | 针杆构造和上/下套筒 | |||
机针 | DC×27(不包括某些子类机型) | |||
上送布牙上下行程 | 3.5~8.5mm(因机器规格而异。) | |||
上送布牙纵向行程 | 1~7.5mm(因机器规格而异。) | |||
最高压脚提升量 | 7mm(不包括某些子类机型) | |||
最大压脚压力 | 63.7N (6.5kgf) | |||
针距调整方式 | 按钮式 | |||
差动下送布调节方式 | 控制杆式(带微量调节) | |||
差动上送布调节方式 | 控制杆式(带微量调节) | |||
机头重量 | 29kg | |||
供油方式 | 自动 | |||
供油 | JUKI机油 18(等同于ISO VG18) | |||
针尖冷却装置 | 标准配置 | |||
面线冷却装置 | 标准配置 | |||
微量提升装置 | 标准配置 |
*“sti/min”代表“针/分钟”

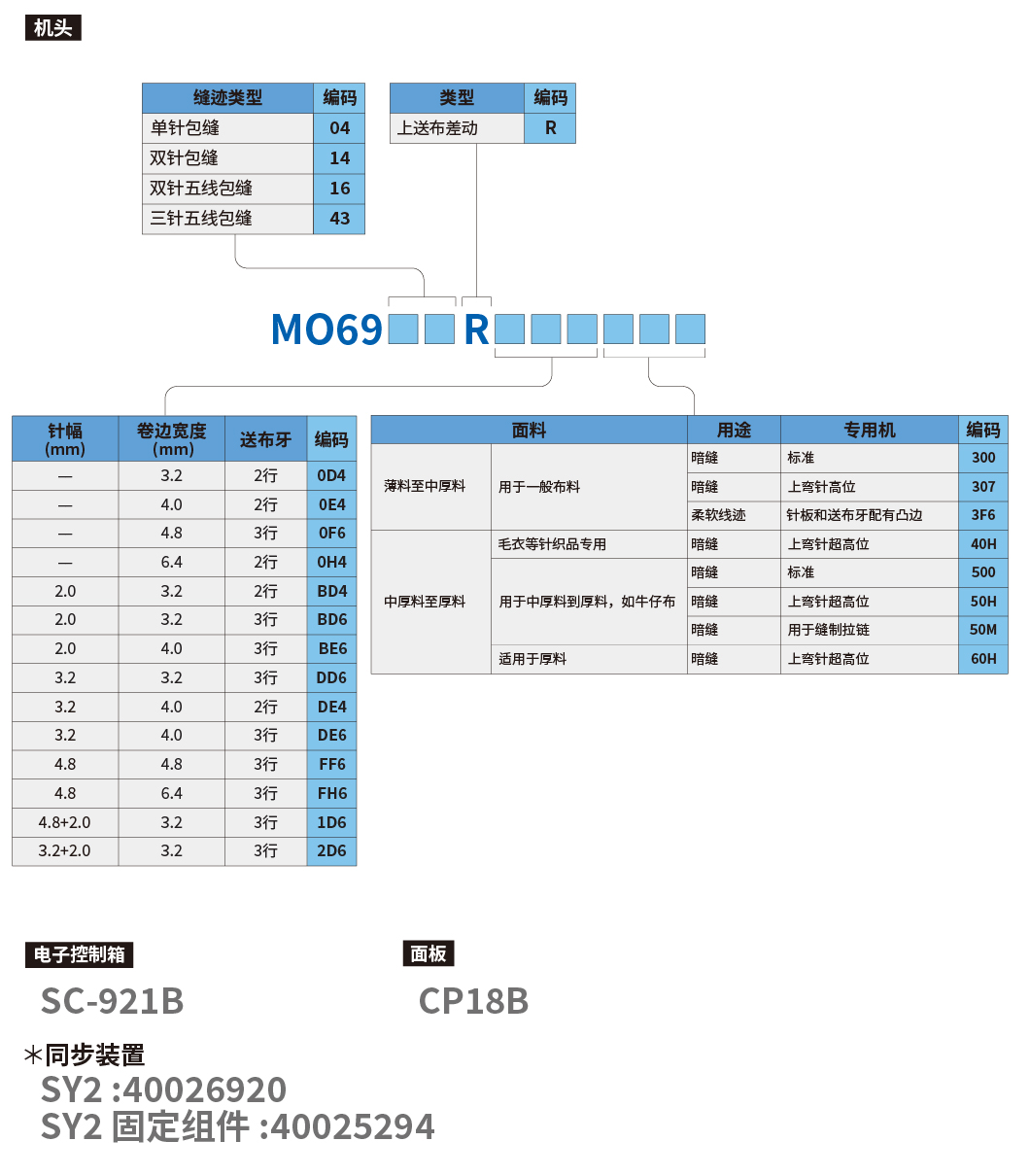

当您下订单时

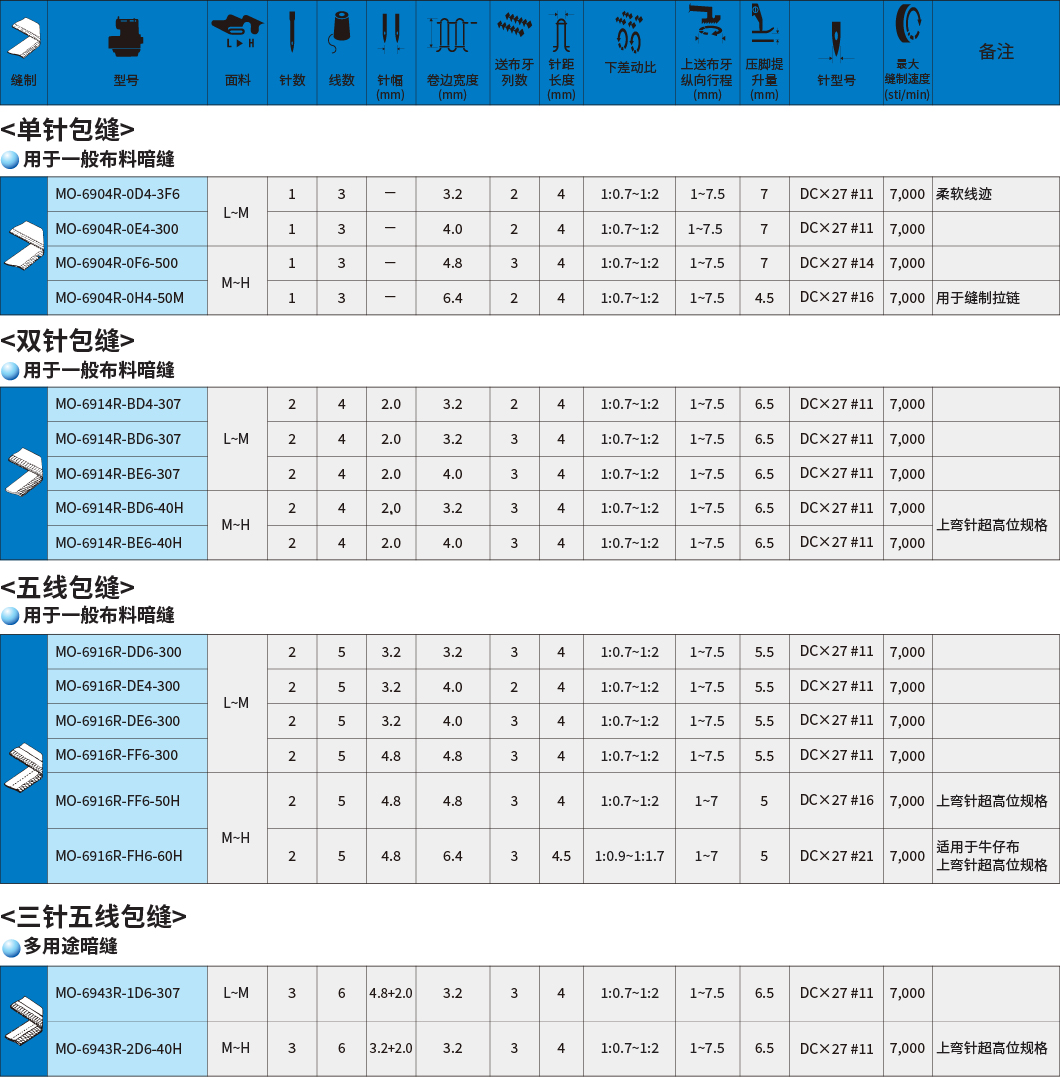

子类机型列表
针位
MO-6904R-0D4-3F6
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4200J6DD0C | 11597101 | 13191309 | 11886207 | 13277900 | 13278759 | 13278908 | 13278700 | 40010885 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 11845807 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904R-0E4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4200J6ED00 | 13191606 | 13191309 | 13192802 | 13277900 | 13278759 | 13278908 | 13278700 | 40010885 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11888104 | 11999307 | 13104104 | 11845807 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131057 | 40015637 |
MO-6904R-0F6-500
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | R4300J6FE0B | 11883303 | 13191309 | 11885605 | 11936804 | 11932258 | 11925104 | 11926102 | 40010885 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | 11888104 | 11999307 | 13104104 | 11845807 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.8 | 12122362 | 40015637 |
MO-6904R-0H4-50M
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
6.4 | R4200J6HG00 | 11947009 | 13191309 | 11947108 | 11947207 | 11946860 | 11946902 | 11946803 | 12303905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
6.4 | 11888104 | 11999307 | 13104104 | 11845807 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
6.4 | 13131057 | 40015637 |
MO-6914R-BD4-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | R4205J6DE00 | 11597101 | 13191309 | B1657814B0E | 11936705 | 11932357 | 11925104 | 11926201 | 13175203 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | 12176004 | 11999307 | 13104104 | 11845807 | 13150701 | 11890308 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*3.2 | 13131156 | 40016841 |
MO-6914R-BD6-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | R4305J6DE00 | 13192000 | 13191309 | 13193206 | 13278007 | 13278858 | 13278908 | 13278809 | 13175203 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | 12176004 | 11999307 | 13104104 | 11845807 | 13150701 | 11890308 | 1189000 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*3.2 | 13131156 | 40016841 |
MO-6914R-BE6-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE00 | 13192000 | 13191309 | 13193206 | 13278007 | 13278858 | 13278908 | 13278809 | 13175203 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176004 | 11999307 | 13104104 | 11845807 | 13150701 | 11890308 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40016841 |
MO-6914R-BD6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | R4305J6DE00 | 13192000 | 13191309 | 13193206 | 13278007 | 13278858 | 13278908 | 13278809 | 13175203 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | 12176103 | 11999307 | 13104104 | 11845807 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*3.2 | 13131156 | 40051913 |
MO-6914R-BE6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE00 | 13192000 | 13191309 | 13193206 | 13278007 | 13278858 | 13278908 | 13278809 | 13175203 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 11845807 | 13150701 | 11890308 | 1189000 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40051913 |
MO-6916R-DD6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | R4608J6DD00 | 11882909 | 13191408 | 12173209 | 12330007 | 12320057 | 12320206 | 12320008 | 12320107 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | 12257002 | 11888104 | 11999307 | 12120705 | 13104203 | 11845807 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*3.2 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916R-DE4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4508J6ED00 | 13192406 | 13191408 | 13193602 | 12330007 | 12320057 | 12320206 | 12320008 | 12320107 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 12257002 | 11888104 | 11999307 | 12120705 | 13104203 | 11845906 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916R-DE6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4608J6ED00 | 11882909 | 13191408 | 12173209 | 12330007 | 12320057 | 12320206 | 12320008 | 12320107 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 12257002 | 11888104 | 11999307 | 12120705 | 13104203 | 11845807 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916R-FF6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FD00 | 11884004 | 13191408 | 12173308 | 12330114 | 12320552 | 12320701 | 12320503 | 12320602 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 12150306 | 11888104 | 11999307 | 12120705 | 13104203 | 11845807 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916R-FF6-50H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FF00 | 11883006 | 13191408 | 12173506 | 12330205 | 12320958 | 12168407 | 12320909 | 12165908 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 12257507 | 11991908 | 11999307 | 12120705 | 13104203 | 11845807 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916R-FH6-60H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | R4612J6HK00 | 12171104 | 13191408 | 12174207 | 12330205 | 12320958 | 12168407 | 12320909 | 12165908 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | 12150702 | 12176202 | 11999802 | 12120705 | 13104203 | 11565900 | 11566502 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*6.4 | 11890001 | 13132006 | 13131156 | 40051913 |
MO-6943R-1D6-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | UPPER FEED DOG | HINGING PRESSER ASM. | PRESSER FOOT HINGE | FRONT PRESSER | REAR PRESSER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | R4612J6DE01 | 11884004 | 13191408 | 12173308 | 12330114 | 12321451 | 12320701 | 12321402 | 12320602 |
Guage | CHAIN LOOPER NEEDLE CLAMP | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | 12275004 | 12176004 | 11999307 | 12120705 | 13104203 | 11845807 | 13150701 | 11999406 | 12015301 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
2*3.2 | 11890001 | 13131909 | 13131156 | 40051917 |
