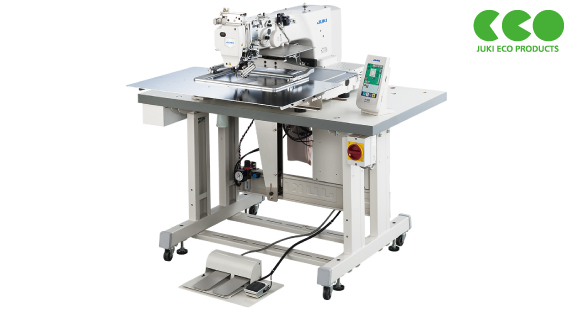

带输入功能的电子循环缝纫机
(用于双色线缝制)

一台机器就可以进行双色缝制。
适合运动鞋、箱包和汽车座椅的明线缝和部件缝制等

产品功能

  • 通过切换针杆,实现双色缝制

    • 在缝制花样中输入针杆切换指令,则机器将在指令位置停止,自动切换针杆,然后以切换后的针杆用第二种颜色的线(第二种线)重新开始缝制。
    • 操作人员可以通过操作面板检查所使用的线的颜色。



  • 作业时间缩短

    • 以往,用两种不同颜色的线缝制产品时,需要操作人员更换线或更换不同的缝纫机。这款最新机型无需更换缝纫机,就可以使用两种不同颜色的线(即两种线)进行缝制。从而减轻了操作人员的疲劳度。此外,还消除了由于更换缝纫机而可能导致的缝制位置的细微差别,从而提高和/或稳定了缝制质量。
    • 针杆切换速度非常快。
  • 针杆切换速度快

    针杆切换速度为世界最快,减少了针杆切换时的循环时间损失,从而提高生产效率。

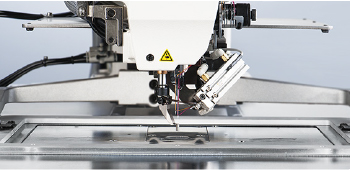

  • 精准抓线的线保持装置

    配备了其它品牌缝纫机所不具备的面线吸引夹装置,以实现面线切换功能。面线吸引夹装置可以抓住处于停针状态的线,避免其被正在缝制的机针钩住。从而有效防止两种线相互缠绕。同时该装置也能有效避免起缝时发生脱线现象。

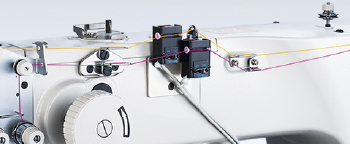

  • 线压脚装置

    配备了线压脚装置,可以将停针中的线抓至挑线杆下方,以防止挑线杆工作时线从针孔中滑出。

  • 安全装置

    标配拨线杆返回检测传感器。可以防止因切线失败而导致错误后发生的线缠绕。此外,还配备了两个光学传感器,分别用于检测两种线的供应情况。确保精准的断线检测。

基本性能

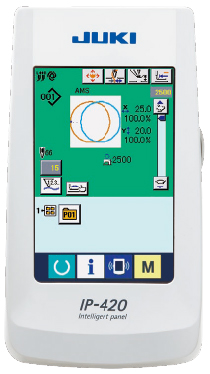

  • 带编程功能的操作面板IP-420(标配)

    IP-420触摸式面板的易操作性获得市场一致认可。配备大屏幕和可编程功能。可以一边查看针移动情况,一边输入/编辑数据。通过彩色液晶显示屏,可以一目了然地看到缝制形状、面线张力、放大/缩小比率、缝制速度,以及针数等缝制数据。

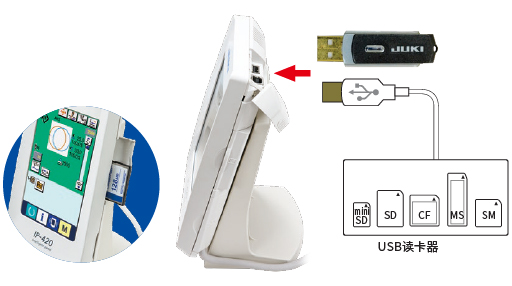

  • 显著增强了缝纫机本体的存储能力

    缝纫机本体可以通过USB使用各种各样的记忆媒体。缝纫机本体还配备了Compact Flash卡和USB连接器。可以通过U盘和读卡器从各种记忆媒体(SD(安全数字卡)、CF(Compact Flash)、SM(智能媒体)、FD(软盘))等输入/输出数据。

规格

产品型号 AMS-221ENTS3020
用途 双色线缝制
缝制范围 一体式外压脚
气动式外压脚(提升量:30mm)
最大缝制速度 2,500sti/min*
缝制范围 X : 300mm × Y : 200mm
针距长度 0.1~12.7mm(0.05mm单位)
针杆行程 41.2mm
中压脚提升量/行程 提升量:20mm/行程:标准4mm(0~10mm)
中压脚下降位置可变量 标准0⁓3.5mm(最大0~7.0mm)
机针 DP×17 (#18)
线 #50~#20
旋梭 双容量半回转旋梭
花样数据存储在存储器中 本体存储器:最大50万针,999个花样(最大5万针/花样)
外部记忆媒体:最大5,000万针,999个花样(最大5万针/花样)
缩放功能 1~400%(0.1%单位),可以通过增加
/减少针距长度来放大/缩小花样
底线残量/产品计数器 上升/下降系统(0~9,999)
供油方式 半干式/旋梭部位:微量供油(油箱式)
供油 JUKI新型2号Defrix Oil(等同于ISO VG32)
缝纫机马达 交流伺服马达550W(直驱系统)
电源要求/耗电量 单相,三相200~240V/450VA
气压和耗气量 0.6MPa, 2.8dm³/min (ANR)
尺寸/重量 1,200mm(宽)×1,000mm(深)×1,200mm(高)(不包括线架),210kg

* AMS-221EN的针距长度为4mm或更小。
*“sti/min”代表“针/分钟”。

  • 请使用JUKI原装的CompactFlash™产品。
  • “CompactFlash™”是美国SanDisk Corporation的注册商标。
  • Microsoft Windows是美国Microsoft Corporation在美国和其他国家的注册商标。
  • 其它公司名称和产品名称/品牌名称均为各自公司的商标或注册商标。

当您下订单时

针位

AMS-221ENTS3020

Sewing spec. Standard -
Needle size used   #14~#18 #18~#20
Guage Figure P/N Remarks P/N Remarks
NEEDLE HOLE GUIDE B242621000B Φ2.0 B242621000D Φ2.4
INNER HOOK PRESSER 14103352 Needle guard 1.3mm 14103352 Needle guard 1.3mm
INNER HOOK 40061991 - 40061991 -
INTERMEDIATE PRESSER 40140277 Φ1.8 40140277 Φ1.8
THREAD TRIMER LEVER (SMALL) ASM. B24152800A0 - B24152800A0 -
