产品概述
产品功能

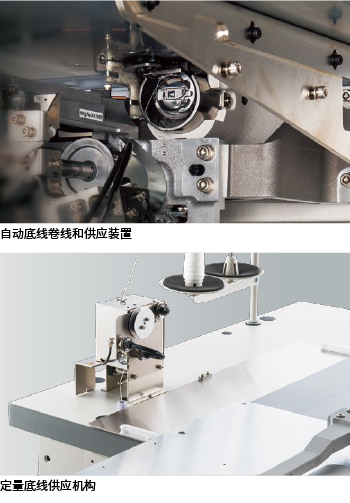

AW-3自动底线卷线和供应装置 选购件
缝制大型产品等时,缝制一件产品就会消耗大量的底线。因此需要经常更换梭芯。AW-3会在底线用完之前更换梭芯,在缝制过程中卷底线,因此操作人员可以专注于缝制作业,而不必担心底线不足。
此外,缝制只需2个梭壳。因此,无需控制底线张力和更换梭芯的繁琐工作,从而提高了生产效率。
基本性能
回转旋梭
除了受到用户肯定的半回转旋梭外,新开发了回转旋梭。
通过回转旋梭,可以实现箱包和皮革制品所需的精美缝制。此外,内旋梭固定栓可以进行横向和纵向调整,由此梭壳可以根据针号停止在准确位置。缝制范围更广
起缝、停止时的瞬间加速/减速,以及快速切线,实现高效生产,采用JUKI独特的电子夹线器和程控中压脚,增强了对面料的应对灵活性,从而保证了优质美观的缝制质量。
主要应用
缝纫范围更广,可用于缝制汽车内饰部件(如汽车座椅、安全气囊)、订箱包提手和包带、同时缝制两个或多个小物件、订皮鞋和运动鞋部件(成对),以及缝制全套式安全带,可应对各种应用。
规格
产品型号 | AMS-224EN-4530R, AMS-224EN-4530R/AW-3 | AMS-224EN-6030R/AW-3 | ||
---|---|---|---|---|
用途 | 中厚至厚料、极厚料 | |||
外压脚规格 | 一体式外压脚(气动式大身压脚)S:标准 B:二段行程外压脚 | |||
最大缝制速度 | 2,500sti/min*(针距长度为3mm或更短) | |||
缝制范围 | 450mm (X) × 300mm (Y) | 600mm (X) × 300mm (Y) | ||
可设定针距长度 | 0.1~12.7mm(0.05mm单位) | |||
针杆行程 | 41.2mm | |||
外压脚提升量 | 最大30mm | |||
中压脚提升量/行程 | 提升量:20mm/行程:标准4mm(0~10mm) | |||
中压脚下降位置可变量 | 标准0⁓3.5mm(最大0~7.0mm) | |||
中压脚高度变更 | 通过编程实现无级控制(由步进马达控制) | |||
面线夹线器 | 电子夹线器(电子面线张力控制机构) | |||
面线断线检测装置 | 标准配置 | |||
防止起缝脱线 | 通过电子夹线器防止 | |||
机针(出厂时) | DP×17 (#23) (135×17 Nm110) | |||
线 | #30~#5 | |||
旋梭 | 双容量全回转旋梭 | |||
缝纫机马达 | 小型交流伺服马达(直驱系统) | |||
电源要求/耗电量 | 单相100V•三相200~240V / 550VA | |||
气压和耗气量 | 0.5~0.55MPa(最大0.55MPa)/156dm³/min(带AW-3),1.8dm³/min(不带AW-3) |
*sti/min是“针/分钟”的缩写。
当您下订单时
针位
AMS-224EN-HS4530R
AMS-224EN-HB4530R
AMS-224EN-GS4530R
AMS-224EN-GB4530R
AMS-224EN-HS4530R/AW3
AMS-224EN-HB4530R/AW3
AMS-224EN-GS4530R/AW3
AMS-224EN-GB4530R/AW3
AMS-224EN-HS6030R/AW3
AMS-224EN-HB6030R/AW3
AMS-224EN-GS6030R/AW3
AMS-224EN-GB6030R/AW3
Guage | NEEDLE HOLE GUIDE | HOOK | INTERMEDIATE PRESSER | NEEDLE BAR THREAD GUIDE | |||
---|---|---|---|---|---|---|---|
Sewing spec. Needle size used |
Figure | ||||||
Thread count | P/N | Remarks | P/N | P/N | Remarks | P/N | |
For medium to heavy weight materials #14~#18 DP×17 |
#30~#20 | 14439400 | Φ2.0 | D1830560EA0 | 40023632 B1601210D0FA |
Φ2.0 Φ2.2 |
40026884 |
For heavy weight materials #18~#21 DP×17 |
#20~#8 | 14439509 | Φ2.3 | D1830141EA0 | B1601210D0BA | Φ2.7 | 40026884 |
For heavy weight materials #20~#23 DP×17 |
#20~#8 | 14439608 | Φ3.0 | D1830141EA0 | B1601210D0BA | Φ2.7 | 40026884 |
For extra heavy weight materials #23~ DP×17 |
#8~#2 | 14439707 | Φ4.0 | B1830241HA0 | B1601210D0CA | Φ3.5 | 40026884 |
