产品功能

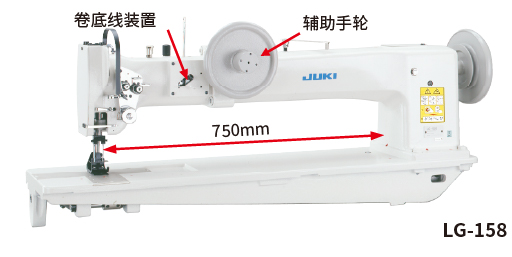

机头结构有助提高操作性
- 机臂下方750mm的宽广空间,机臂中间设置了手轮,是缝制帐篷和床单等厚料的理想机型。大型面料可以铺置在机台上进行缝制。
- 卷底线装置安装在机臂正面,便于操作。
- 压脚提升量可达21.5mm,确保轻松放置/取出极厚料。
安全装置可保护机针和旋梭免受损坏
线卡在旋梭中时,安全装置将自动启动,以防止旋梭损坏。按下重置按钮,机器将立即返回到正常状态。
基本性能
稳定的缝制质量
采用综合送布机构,确保送布顺畅稳定,避免面料打滑,实现稳定的缝制质量。LG-158具备11种不同的针幅。可以轻松选择最适合机器的针幅。

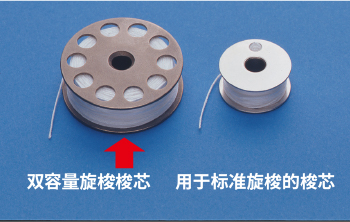

降低底线更换频率
采用垂直轴大旋梭,减少了底线更换次数,进一步提高了作业效率。
规格
产品型号 | LG-158 | LG-158-1 | ||||
---|---|---|---|---|---|---|
(双针) | (单针) | |||||
最大缝制速度 | 1,500sti/min* | |||||
最大针距长度 | 10mm(正常/倒缝) | |||||
针杆行程 | 46.9mm | |||||
针幅 | 标准19.1mm(3/4") | - | ||||
压脚提升量 | 踏板式:21.5mm | |||||
挑线杆 | 侧型 | |||||
交替上下移动 | 6mm~19mm | |||||
旋梭 | 垂直轴大旋梭 | |||||
机针(出厂时) | DD×1 (#25) | |||||
线 | #20~#5,B69~B138,Nm=40/3~20/3 | |||||
安全装置 | 标准配置 | |||||
卷底线装置 | 设置在机臂上 | |||||
供油方式 | 通过加油器供油 | |||||
供油 | JUKI新型1号Oil(等同于ISO VG7) | |||||
从机针到机臂的距离 | 750mm | |||||
机台尺寸 | 1,088mm×230mm | |||||
机头重量 | 108kg |
*“sti/min”代表“针/分钟”

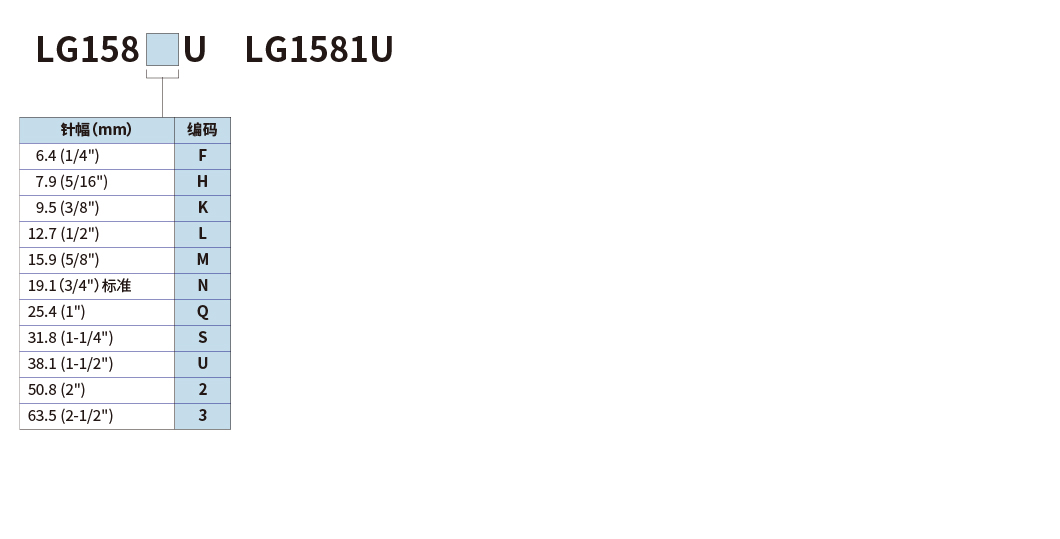

当您下订单时
针位
LG-158-1
LG-158
Guage | GUAGE SET | NEEDLE BAR ASM. | WALKING FOOT ASM. | PRESSER FOOT | THROAT PLATE | FEED DOG | SLIDE PLATE_LEFT | SLIDE PLATE_RIGHT | FACE PLATE |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
inch | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3/4 | B1109158NF0 | B1401057NAB | B1470158NB0 | B1525057N00 | B1109057N00 | B1613057N00 | B1112057N00 | B1113057N00 | - |
1/4 | B1109158FF0 | B1401057FAB | B1470158FB0 | B1525057F00 | B1109057F00 | B1613057F00 | B1112057F00 | B1113057F00 | - |
5/16 | B1109158HF0 | B1401057HAB | B1470158HB0 | B1525057H00 | B1109057H00 | B1613057H00 | B1112057H00 | B1113057H00 | - |
3/8 | B1109158KF0 | B1401057K00 | B1470158KB0 | B1525057K00 | B1109057K00 | B1613057K00 | B1112057K00 | B1113057K00 | - |
1/2 | B1109158LF0 | B1401057LAB | B1470158LB0 | B1525057L00 | B1109057L00 | B1613057L00 | B1112057L00 | B1113057L00 | - |
5/8 | - | B1401057MAB | B1470158MB0 | B1525057M00 | B1109057M00 | B1613057M00 | B1112057M00 | B1113057M00 | - |
1 | B1109158QF0 | B1401057QAB | B1470158QB0 | B1525057Q00 | B1109057Q00 | B1613057Q00 | B1112057Q00 | B1113057Q00 | - |
1-1/4 | B1109158SF0 | B1401057SAB | B1470158SB0 | B1525057S00 | B1109057S00 | B1613057S00 | B1112057S00 | B1113057S00 | - |
1-1/2 | B1109158UF0 | B1401057UAB | B1470158UB0 | B1525057U00 | B1109057U00 | B1613057U00 | B1112057U00 | B1113057U00 | - |
2 | B11091582F0 | B14010572AB | B14701582B0 | B1525057200 | B1109057200 | B1613057200 | B1112057200 | B1113057200 | B310115800A |
2-1/2 | B11091583F0 | B14010573AB | B14701583B0 | B1525057300 | B1109057300 | B1613057300 | B1112057300 | B1113057300 | B310115800A |
2-1/4 | B11091534F0 | B14011584AB | B14701584B0 | B1525158400 | B1109158400 | B1613158400 | B1112158400 | B1113158400 | B310115800A |
