产品功能

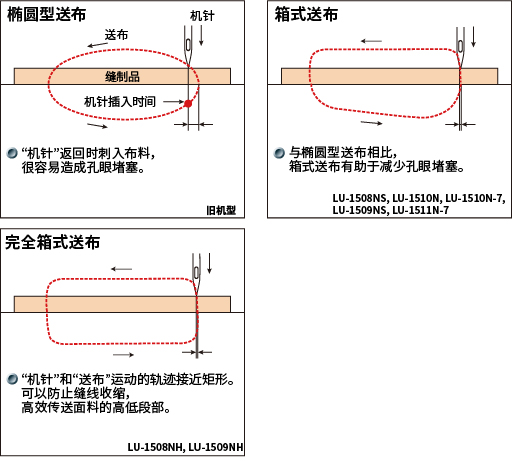

防止孔眼堵塞的新型箱式送布机构
- 新型箱式送布机构确保所有厚度的面料均能稳定送布,避免孔眼堵塞现象。
- 送布牙的下轨道可防止面料摆动,并可降低噪音和振动。

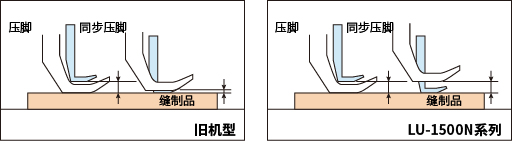

交替上下移动机构可防止缝制错位
- 即使面料厚度发生变化,所采用的新型送布机构也能保持同步压脚和压脚上下移动量之间的比率稳定。
- 即使缝制厚料,压脚的提升量也不会减少。因此,压脚接触到面料的时间不会因面料的厚薄而发生变化。同步压脚的压布力稳定,能防止缝制错位。
- 同步压脚和压脚的交替上下移动量可根据面料高低段部的高度进行调整,最大可调整到6.5mm。
稳定的缝制质量
- 采用新型箱式送布机构、交替上下移动机构以及综合送布机构,可以有力平稳地传送厚料。缝迹始终均匀美观,无针距错误。
- 最大针距长度为9mm,应用广泛。

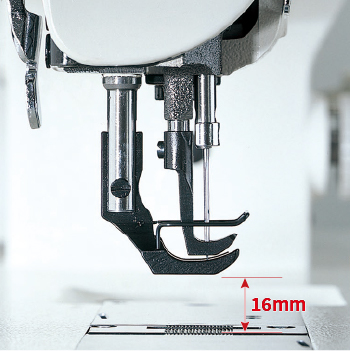

压脚提升量更高
16mm的压脚提升量使面料操作更方便。

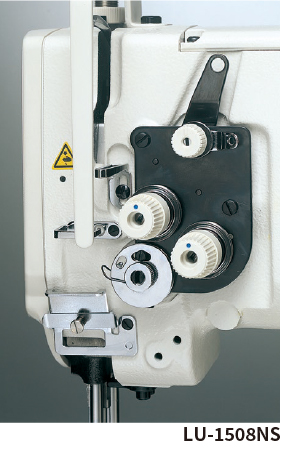

配备双重夹线机构
单针机型采用双重夹线机构,可以实现粗线高张力缝制。能应对从薄料到厚料的大范围面料,实现美观优质的缝制效果。

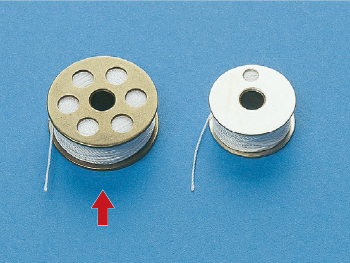

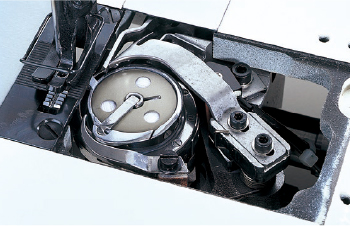

标配高效的垂直轴双容量旋梭
采用垂直轴双容量旋梭,底线更换次数减少,提高了缝制效率。
LU-1508NH,LU-1509NH
(用于极厚料)- 最大针距长度为10mm。完全箱式送布能准确传送极厚料,同时防止缝线收缩。
- 采用38mm针杆行程和190R长针,可应对极厚料缝制。
- 配备直径达φ175的超大手轮。
LU-1510N、LU-1511NN系列
(带自动供油装置)- 自动供油机构使维护更便捷。配备辅助油槽和双过滤器,可防止灰尘进入机油。
- 采用下送布调节机构,可调节下送布量,同时保持针送量固定不变。无需更改针距即可防止送布不均匀。
基本性能

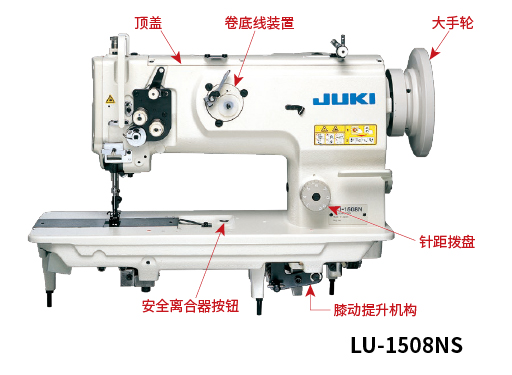

提升操作性
- 针距长度可通过针距调节拨盘轻松选择。
- 具备多种改进特性,如机针周围区域易于观察、在机臂前面设置卷底线装置,以及大手轮(φ160),增强了操作性。
- 膝动提升机构内置于机台内。降低了操作膝动提升装置所需的压力,便于设置。(自动切线缝纫机除外。)
- 采用全开型机顶设计,机臂的顶部可完全打开。无需倾斜机头即可进行调整。
- 标配了防止旋梭断裂的安全离合器。只需按下按钮即可进行重置。

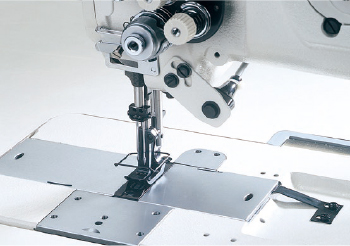

落针周围区域易于观察
(LU-1510N-7,LU-1511N-7)机头背面设置了松线电磁铁,因此很容易看到落针和单触式倒缝按钮周围的区域。因此显著提高了操作性。

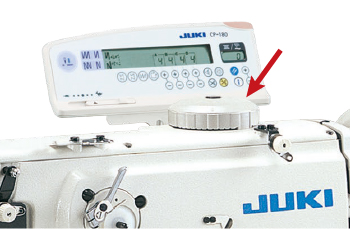

同步压脚和压脚的交替上下移动量可轻松设定和更改(LU-1510N-7,LU-1511N-7)
- 通过机头顶面的大拨盘,可以简便地更改同步压脚和压脚的上下行程(交替上下移动量)。
- 此外,缝制速度会根据设定值进行自动调整。始终保持理想的缝制条件。
- 配备了同步压脚和压脚交替上下移动量的瞬时切换装置,充分发挥缝制大量高低段部的性能。
切线精准(LU-1510N-7,LU-1511N-7)
切线后,线头余量较短,从而提高了线的使用率。通过刚韧的切刀和形状改进的凸轮,切线装置能准确无误地剪切粗至5号的线。
标配实用的自动倒缝功能

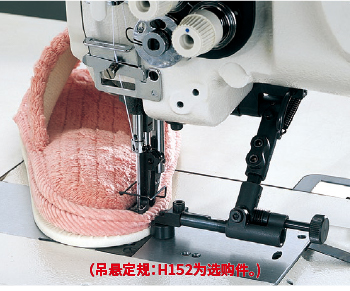

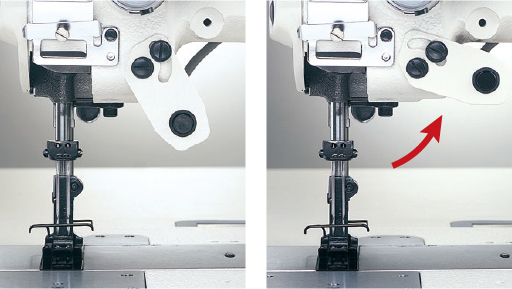

(LU-1510N-7,LU-1511N-7)- 只需轻按单触式倒缝按钮,即可启动倒缝。此外,如果机器安装了吊悬定规或进行立体缝制,可以将按钮移至上方,以免妨碍作业。
- 自动提升装置(踏板开关式)可减轻操作人员的疲劳,提高作业效率。
标配下送布微调机构
(LU-1510N-7,LU-1511N-7)单针机型配备了针送布量固定的下送布微调机构。能防止针距错误和缝线错位。
规格
产品型号 | LU-1508NS,LU-1509NS | LU-1508NH, LU-1509NH | LU-1510N | LU-1510N-7, LU-1511N-7 | ||
---|---|---|---|---|---|---|
- | - | - | 带自动切线装置 | |||
用途 | 厚料 | 极厚料 | 厚料 | |||
最大缝制速度 | 2,500sti/min* | 2,000sti/min* | 2,500sti/min* | 3,000sti/min* | ||
最大针距长度 | 9mm(正向/反向) | 10mm(正向/反向) | 9mm(正向/反向) | |||
针杆行程 | 36mm | 38mm | 36mm | |||
压脚提升量 | 手动:9mm,膝动:16mm(最大) | 手动:9mm,自动:16mm | ||||
自动提升装置 | 选配 | 标准配置 (气动式自动提升装置:AK-147B) |
||||
交替上下移动 | 2.5~6.5mm | 1~6.5mm | ||||
交替上下移动调节拨盘 | - | 标准配置 | ||||
挑线杆 | 滑动型 | |||||
旋梭 | 垂直轴双容量旋梭 | |||||
机针 (出厂时) |
135×17 (Nm160) Nm125~Nm180 |
标准190R或135×17(Nm160)Nm125~Nm200 | 135×17 (Nm160) Nm125~Nm180 |
|||
线 | #30~#5, B46~B138, Nm=60/3~20/3 | #20~#1, B69~B207, Nm=40/3~8/3 | #30~#5, B46~B138, Nm=60/3~20/3 | |||
送布轨迹 | 箱式送布 | 完全箱式送布 | 箱式送布 | |||
面线夹线器 | 双重张力方式 | |||||
下送布微调机构 | - | 标准配置 | ||||
针距变更方法 | 通过拨盘 | |||||
卷底线装置 | 安装在机头上 | |||||
膝动提升机构 | 安装在机头上 | - | ||||
安全装置 | 标准配置(按下按钮可重置) | |||||
供油方式 | 集中式油芯供油(旋梭:自动供油) | 自动 | ||||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | |||||
从机针到机臂的距离 | 255mm | |||||
机台尺寸 | 517mm×178mm | |||||
机头重量 | 42.5kg | 44.5kg | 43kg | 48kg | ||
自动倒缝功能 | 选配 | 标准配置 | ||||
气压和耗气量 | - | 0.5MPa {5kg/cm²}•0.3Nl/min | ||||
电源要求 | - | 单相100~120V,220~240V 三相200~220V,220~240V |
||||
耗电量 | - | 550VA |
*“sti/min”代表“针/分钟”。

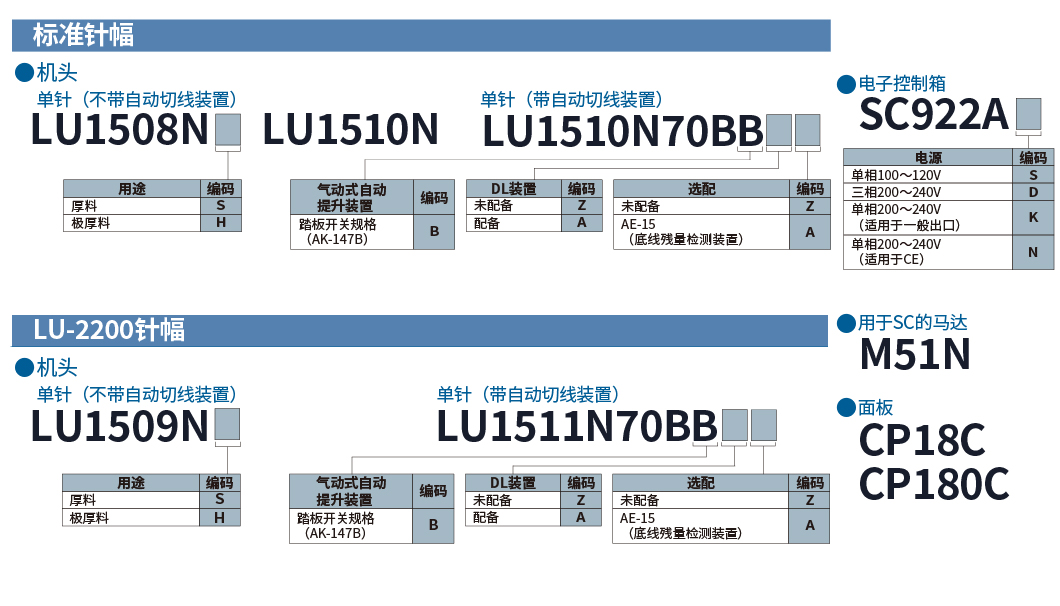

当您下订单时
针位
LU-1510N-7
Guage | THROAT PLATE | FEED DOG | |||||
---|---|---|---|---|---|---|---|
Figure | |||||||
P/N | B1109563000 | B1109562D00 | 21349204 | 21349303 | B1613563E00 | ||
Remarks | Standard | OP:Without teeth | Standard | OP | OP:With groove |
Guage | WALKING FOOT | PRESSER FOOT | |||||
---|---|---|---|---|---|---|---|
Figure | |||||||
P/N | B14700530A0 | D1470241EAA | D1470241EA0 | 21350152 | B1525241HA0 | ||
Remarks | Standard | OP | OP | Standard | OP |
LU-1510N-7
LU-1510N
LU-1508NS
LU-1508NH
Guage | WALKING FOOT | PRESSER FOOT | WALKING FOOT | PRESSER FOOT | WALKING FOOT | PRESSER FOOT | WALKING FOOT | PRESSER FOOT | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
OP:For piping | inch | mm | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
5/32 | 4.4 | B1478245000 | B15302450AC | B1478245000 | B15312450AC | B147424500C | B15272450AC | 10338309 | B1525563SA0 | |
3/16 | 4.8 | B15302450AD | B147924500D | B15312450AD | B147424500D | B15272450AD | ||||
1/4 | 6.4 | B15302450AF | B147924500F | B15312450AF | B147424500F | B15272450AF | ||||
5/16 | 7.9 | B15302450AH | B147924500H | B15312450AH | B147424500H | B15272450AH | ||||
3/8 | 9.5 | B15302450AK | - | - | B147424500K | B15272450AK | ||||
Remarks | - | Back cut | - | With teeth | - | With teeth |
Guage | WALKING FOOT | PRESSER FOOT | ||||||
---|---|---|---|---|---|---|---|---|
OP | P/N | Remarks | Figure | P/N | Remarks | Figure | ||
MAQ09307000 | - | MAQ093080A0 | With teeth, for binding | |||||
MAN10452000 | - | - | - | - | ||||
B147624500A | With teeth | B15292450AA | With teeth | |||||
10325306 | - | 10325157 | - | |||||
10326205 | For B&W | 10326304 | For B&W | |||||
B1470245000 | - | B15242450A0 | - |
Guage | FEED DRIVING ECCENTRIC | THROAT PLATE | FEED DOG | ||||||
---|---|---|---|---|---|---|---|---|---|
Model | - | LU-1510N、LU-1508NS、LU-1508NH | |||||||
OP | P/N | Figure | P/N | Figure | Remarks | P/N | Figure | ||
B1840051000 | B1109562A00 | For piping | B1613562A00 | ||||||
21378153 | B1109563C00 | For binding, max sthitch length 7mm |
B1613563C00 |
