产品功能

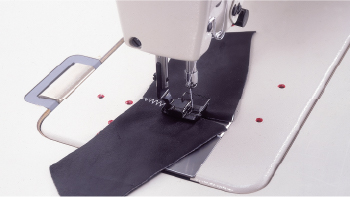

人字形幅度更宽

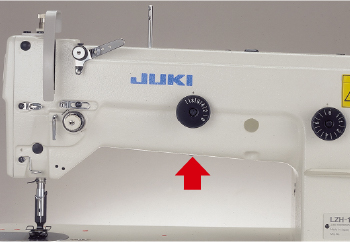

缝制需要更宽人字形幅度的运动鞋和皮鞋时,具备出色的缝制性能。通过机器正面的拨盘,可快速轻松地调整人字形幅度。

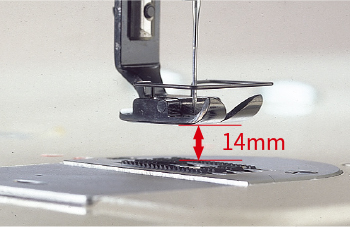

压脚提升量更高
压脚提升量可高达14mm(LZH-1290-7为13mm),确保厚料的稳定缝制。

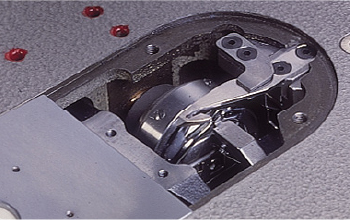

精准切线装置(LZ-1290-7)
采用独特的切线机构,在机针位于人字形行程的左侧末端或右侧末端时进行切线。即使线的粗细发生变化,也无需调整切线机构。
基本性能
高速缝制性能稳定
通过新开发的三角凸轮,无论机针的位置如何,均能在人字形行程内将线均匀收紧,机针始终以正确的角度刺入面料。从而防止机针在人字形缝制时摇摆。
规格
产品型号 | LZH-1290 | LZH-1290-7 | ||||
---|---|---|---|---|---|---|
类型 | - | 带自动切线装置 | ||||
最大缝制速度 | 2,000 sti/min* | |||||
最大针距长度 | 6mm(正缝/倒缝) | |||||
人字形幅度 | 最大8mm(可调整至10mm) | |||||
人字形幅度调整方法 | 通过拨盘 | |||||
针杆行程 | 35mm | |||||
压脚提升量 | 通过膝动提升装置:14mm 通过手动提升装置:6mm |
通过膝动提升装置:13mm 通过手动提升装置:6mm |
||||
挑线杆 | 连杆式 | |||||
旋梭 | 水平轴全回转双容量旋梭 | |||||
机针(出厂时) | SY1906 Nm90~110(标准Nm110) | |||||
线 | #50~#8,B33~B92,Nm=120/3~30/3 | |||||
供油方式 | 通过加油器(旋梭:自动供油) | |||||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | |||||
从机针到机臂的距离 | 295mm | |||||
机台尺寸 | 477mm×178mm | |||||
机头重量 | 35kg | 39kg | ||||
自动倒缝功能 | - | 标准配置 |
*“sti/min”代表“针/分钟”

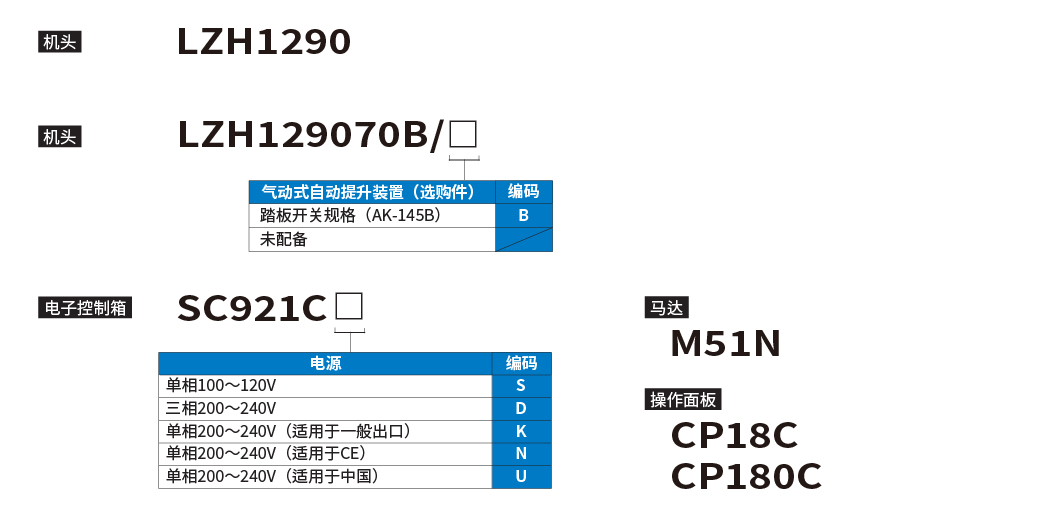

当您下订单时
针位

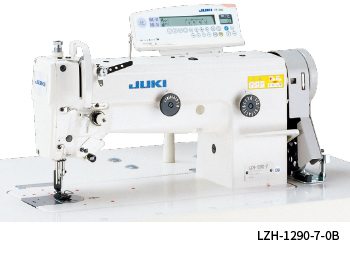

LZH-1290-7
LZH-1290
Guage | PRESSER FOOT | THROAT PLATE | FEED | ||||||
---|---|---|---|---|---|---|---|---|---|
- | P/N | Remarks | Figure | P/N | Remarks | Figure | P/N | Remarks | Figure |
10mm | 10085751 | - | 10075505 | - | 10083319 | E | |||
8mm | 10086361 | A | 10093318 | E | - | - | - | ||
10086379 | B | ||||||||
10098051 | F | ||||||||
6mm | 10085850 | - | 10075703 | - | 10083517 | B | |||
10085884 | C | 10075711 | A | 10083525 | A | ||||
10951358 | D |
