立柱式单针综合送布平缝机

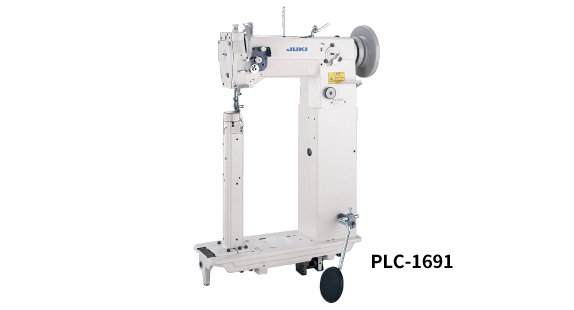

高柱形机头,最适合箱包等的立体缝制。还推出了适合小回转缝的PLC-1691(带垂直轴标准旋梭)。

产品功能

  • 高柱形机头有助于灵活应对有难度的工序

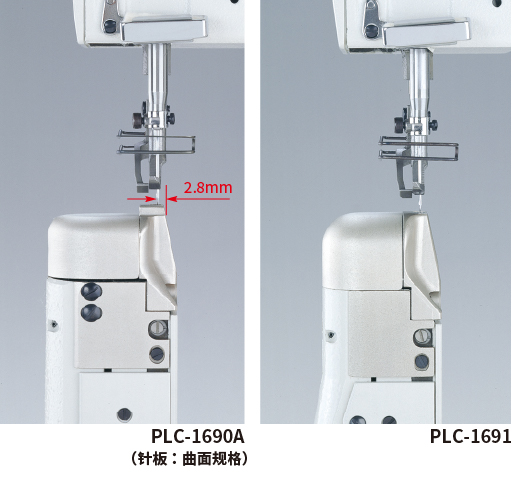

    新开发的高柱形机头配置小型顶盖的支柱,用于支持旧机型无法应对的棘手缝制工序,如底部缝制或三角形缝制。精心设计的落针处到机台右端的距离,最短为2.8mm。PLC-1690有两种不同规格:“平面规格(S)”和“曲面规格(A)”。  可以根据需求选择最适合的规格。

    PLC-1691配备了垂直轴标准旋梭,支柱的顶端为最小尺寸。具有出色的小回转缝性能,操作性强,可以缝制带窄三角的箱包等的各种设计物品。





基本性能

  • 功能齐全的基本性能

    最适合箱包缝制的基本工序。  同步压脚和压脚的交替上下移动量增加至7mm,能轻松应对有很多重叠部位的面料。此外,压脚提升量足够大*,操作人员可以轻松放入和取出缝制面料。
    *PLC-1690S:15mm PLC-1690A、PLC-1691:10.5mm

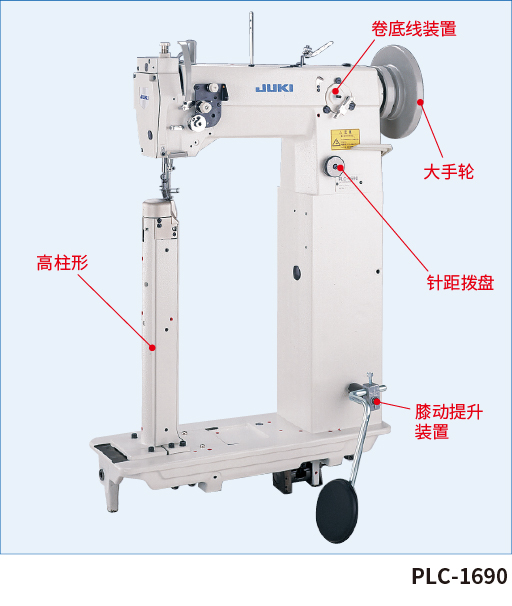

  • 机头结构提升了操作性

    卷底线装置设置在机臂前面。针距长度可以通过针距拨盘进行调节。此外,操作人员在进行单针距缝制时,可以轻松转动大手轮(φ175)。

规格

产品型号 PLC-1690S
(针板:平面规格)
PLC-1690A
(针板:曲面规格)
PLC-1691
最大缝制速度 1,600sti/min*
最大针距长度 6mm (正缝/倒缝)
针杆行程 38mm 36mm
压脚提升量 膝动:15mm
手动:10mm
膝动:10.5mm
手动:5.5mm
柱高度 420mm 424.5mm
后位
挑线杆 滑动型
交替上下移动 2 ~ 7mm
旋梭 垂直轴
1.6倍容量旋梭
垂直轴
标准旋梭
机针 SCHMETZ 134×35R Nm100~Nm140(标准Nm120)
线 #30~#8(日本线号)
旋梭安全装置 标准配置
卷底线装置 设置在机臂上
供油方式 通过加油器供油
机头重量 57kg

* “sti/min”代表“针/分钟”

当您下订单时

针位

PLC-1690S

Guage THROAT PLATE NEEDLE PLATE GUARD PRESSER FOOT ASM. FEED MECHANISM
Figure
Needle width P/N Remarks P/N Remarks P/N Remarks P/N Remarks
- 23041205 Flat type 23040702 A 23041551 - 23042500 -
- 23041106 OP 23040801 B 23041650 OP, one-side presser 23042609 OP
Guage FEED FOOT ASM.
Figure
Needle width P/N Remarks
- 23043656 One-side presser
- 23043755 OP, one-side presser, with teeth

PLC-1690A

Guage THROAT PLATE NEEDLE PLATE GUARD PRESSER FOOT ASM. FEED MECHANISM
Figure
Needle width P/N Remarks P/N Remarks P/N Remarks P/N Remarks
- 23041205 Flat type 23040702 A 23041551 - 23042500 -
- 23041106 OP 23040801 B 23041650 OP, one-side presser 23042609 OP
Guage FEED FOOT ASM.
Figure
Needle width P/N Remarks
- 23043656 One-side presser
- 23043755 OP, one-side presser, with teeth

PLC-1691

Guage THROAT PLATE NEEDLE PLATE GUARD PRESSER FOOT ASM. FEED MECHANISM
Figure
Needle width P/N Remarks P/N Remarks P/N Remarks P/N Remarks
- 23040207 - 23040900 A 23041650 One-side presser 23042609 -
- - - 23041007 B 23041551 OP - -
Guage FEED FOOT ASM.
Figure
Needle width P/N Remarks
- 23043656 One-side presser
- 23043755 OP, one-side presser, with teeth
