缝制样板制作、修改

使J系列更方便使用的软件。
可以在电脑画面下制作缝制样板。

产品功能

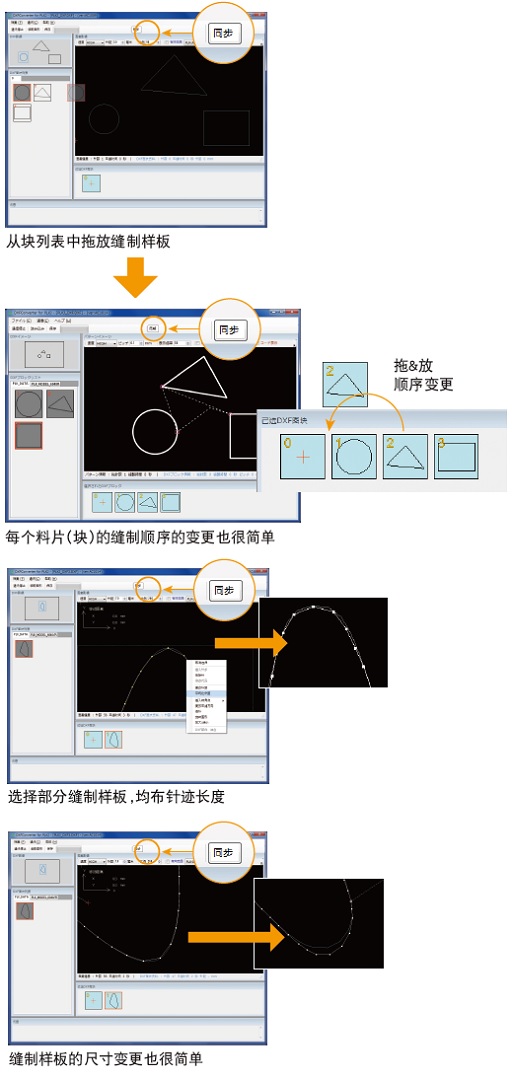

  • 在电脑画面上制作、修改缝制样板
    → 马上试缝

    ●控制缝制品质　对缝制数据，可设置送料动作、中压脚动作、数字动作。
    ●对PLK-J系列，可进行读入、修改、写入。（对应机型：PLK-J、G、E、B系列）

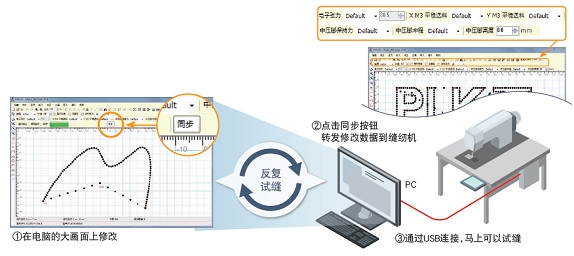

    ●同步模式

  • DXF Converter

    CAD数据变换、修改。把CAD数据转换为缝制数据 → 直观操作，转换简单。



规格

型　名 PTN-JX
CPU 1.5GHz以上的32bit（x86）或者64bit(x64) 处理器
OS Windows®8/8.1（32bit/64bit）、
Windows®10（32bit/64bit）
※关于Windows11的兼容性，目前尚未正式支持，但已有实际运行记录。
RAM 32bit：1GB以上、64bit：2GB以上
HDD \Windows®8/8.1、
Windows®10：32bit（16GB以上的可用空间 )、
Windows®8/8.1、
Windows®10：64bit（20GB以上的可用空间 )
显示器分辨率 可显示1024 × 768 以上
显示器颜色数量设置 Full Color（32bit）以上
周边装置 CD- ROM 驱动器( 用于安装) 、
USB 存储器( 电子缝纫机与样板数据的媒介)、
USB 端口×2(USB 存储器或者USB 通信用、保护钥匙用)
RS-232C 端口( 在PTN-GX 中，与缝纫机发送接收缝制数据时)

※ 处理的数据量不同，CPU、存储器、硬盘的规格也不同。
※ 如果希望使用舒适，要求有较高的PC 能力。
Windows 是美国Microsoft Corporation 在美国及其他国家的商标或者注册商标。


主要规格

保护装置类型 USB
输入种类 直线、圆弧、圆、曲线、折线、点、多重・胶板
Z 字形、结扣（与三菱电子缝纫机PLK-J 系列的输入功能相同）
修改种类 删除、插入、变更、移动、变换、编码
（可以进行三菱缝纫机PLK-J 系列的修改功能+ 以块为单位的删除、插入、移动）
显示倍率 20 ～ 5000％
网格线间距 0.1 ～ 100mm　及隐藏
输入方法 电脑鼠标、坐标数值输入（绝对坐标、相对坐标）
对应数据种类 PLK 系列数据（J、G 数据）※1
DXF 数据※2（R12、R13、R14）
刺绣数据（仅对应部分数据）

※1 G 数据时，仅对应读入。
※2 使用数据变换功能时，有限制事项，请参照操作说明书使用。
