产品功能
精美的平缝效果
改进了挑线、送布机构和线径,增强对各种面料的应对力。
实现美观一致的缝制成品。切刀非常锋利,可以剪切任何类型的面料
切刀的角度可以根据需要进行更改,因而应用广泛。
操作过程中,可在单独平缝机和切刀平缝机之间切换缝制类型
只需按下机臂上的压脚板,即可安装切刀。通过简单的旋钮操作即可拆卸切刀。因此,可以轻松切换带切刀或不带切刀的缝制类型。
基本性能
DLM-5200N的最大针距长度增至5mm
可以使用拨盘调整针距长度。
独特的臂形机头使面料更易处理
采用臂形机头,操作更便利。
相比前几代产品,噪音更低,振动更小
操作环境得到极大改善,操作人员操作舒适感增强。
高速缝制的最佳选择
由特殊合金钢制成,采用送布机构和系统,是高速缝制的最佳选择。因此,该机型在高速下缝制性能始终如一。
规格
产品型号 | DLM-5200N | ||
---|---|---|---|
最大缝制速度 | 4,500sti/min* | ||
最大针距长度 | 5mm(正常/倒缝) | ||
针杆行程 | 30.7mm | ||
压脚提升量 | 手动:4mm,膝动:10mm | ||
机针(出厂时) | DB×1(#14),适用于JE:134 (Nm90) | ||
旋梭 | 自动供油全回转旋梭 | ||
剪切面料的最大厚度 | 4mm | ||
供油方式 | 自动 | ||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | ||
机头重量 | 30kg |
*“sti/min”代表“针/分钟”

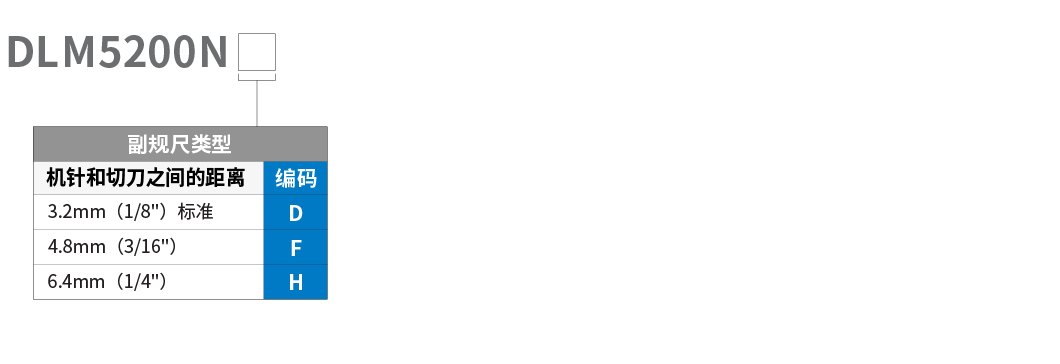

当您下订单时
针位
DLM-5200N
Guage | THROAT PLATE | THROAT PLATE COVER | GUAGE | THROAT PLATE CHIP GUARD | CHIP GUARD | PRESSER FOOT ASM. | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||||
Sub guage width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
2.4mm_C | 11346004 | - | B11155300AD | - | B1190522X00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
4.8mm_F | 11346004 | - | B11155300AF | - | B1190522T00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
6.4mm_H | 11346004 | - | B11155300AF | - | B1190522U00 | - | 11347101 | - | 11346509 | - | B15240120BA | - |
Guage | FEED DOG | KNIFE | ||
---|---|---|---|---|
Figure | ||||
Sub guage width | P/N | Remarks | P/N | Remarks |
2.4mm_C | B1613522N00A | - | B4121522000 | - |
4.8mm_F | B1613522N00A | - | B4121522000 | - |
6.4mm_H | B1613522W00A | - | B4121522000 | - |
DLM-5200N (Spare parts)
Guage | THROAT PLATE | THROAT PLATE COVER | GUAGE | THROAT PLATE CHIP GUARD | CHIP GUARD | PRESSER FOOT ASM. | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||||
Sub guage width | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks | P/N | Remarks |
2.0mm_CA | 11346004 | - | B11155300AD | - | B1190522Y0A | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
3.2mm_D | 11346004 | - | B11155300AD | - | B1190522S00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
4.0mm_E | 11346004 | - | B11155300AF | - | B1190522Y00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
6.4mm_HA | 11346004 | - | B11155300AF | - | B1190522U0A | - | 11347101 | - | 11346509 | - | B15240120BA | - |
7.9mm_K | 11346103 | - | B11155300AM | - | B1190522Y0B | - | 11347101 | - | 11346509 | - | B15240120BA | - |
9.5mm_M | 11346103 | - | B11155300AM | - | B1190522V00 | - | 11347309 | - | 11346509 | - | B15240120BA | - |
Guage | FEED DOG | KNIFE | ||
---|---|---|---|---|
Figure | ||||
Sub guage width | P/N | Remarks | P/N | Remarks |
2.0mm_CA | B1613522N00A | - | B4121522000 | - |
3.2mm_D | B1613522N00A | - | B4121522000 | - |
4.0mm_E | B1613522N00A | - | B4121522000 | - |
6.4mm_HA | B1613522A0A | - | B4121522000 | - |
7.9mm_K | B1613522W00A | - | B4121522000 | - |
9.5mm_M | B1613522W00A | - | B4121522000 | - |
