半干机头双针平缝机

LH-3500A系列经改进后有了巨大提升。采用直驱机构、半干机头、新型夹线装置,以及改良的供油系统等,是性能得到提升的尖端双针缝纫机。

产品功能

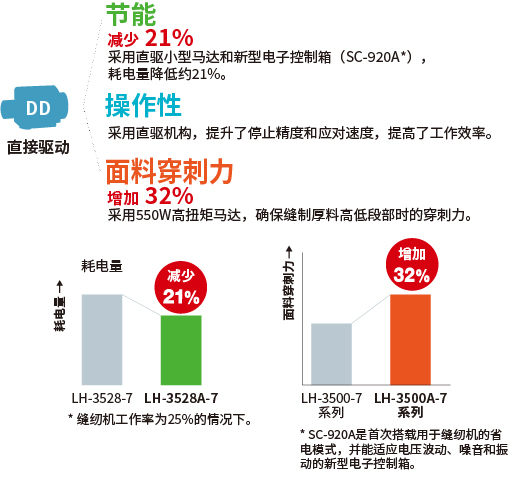

  • 采用直驱机构,更节能,操作性强,增强了机针对面料的穿刺力

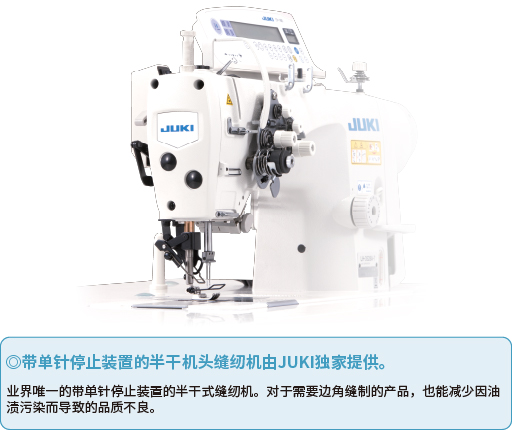

  • LH-3500A系列全机型均配置半干式机头JUKI独家提供

    LH-3500A系列全机型均采用半干式机头,能消除面部(针杆部)的油渍污染。

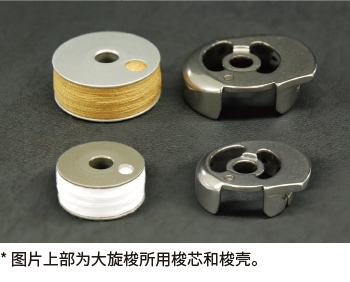

  • “大旋梭”采用比标准规格大1.8倍的旋梭
    大旋梭降低了底线更换频率

    减少时间浪费,缓解作业压力。

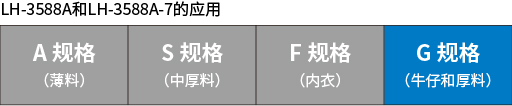

  • 各种机型以应对各类面料

    根据薄料到厚料的各种产品,选择最适合的规则。

  • 生产支持功能

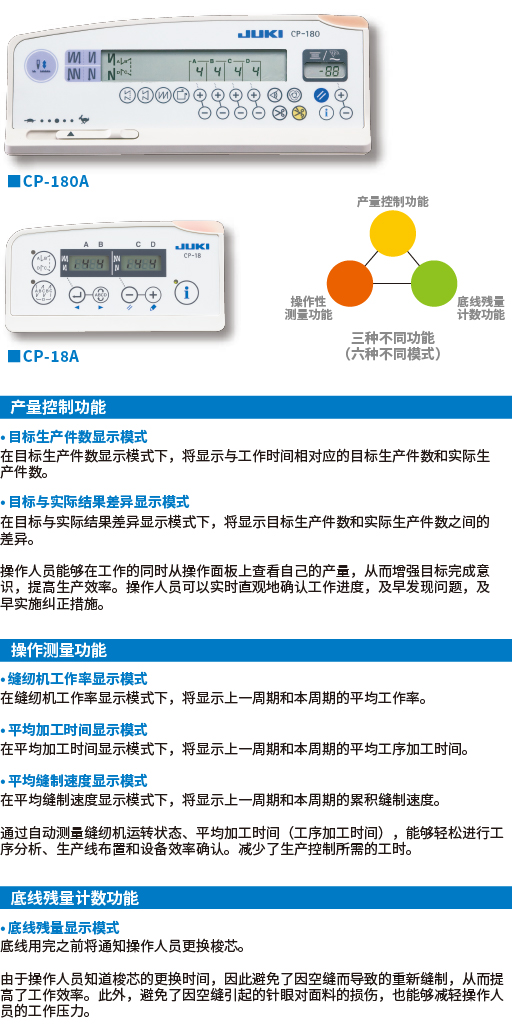

    操作面板CP-18A和CP-180A具备生产支持功能

    生产支持功能由三种不同的功能(六种不同的模式)组成,即产量控制功能、操作测量功能和底线残量计数功能。各功能的生产支持作用各不相同。可以根据需要选择适当的功能(模式)。
    参数设定可以在顶部的操作面板上进行,有助于减轻操作人员变更设定的负担。

基本性能

  • 根据缝制规格实现最合适的线张力JUKI独家提供

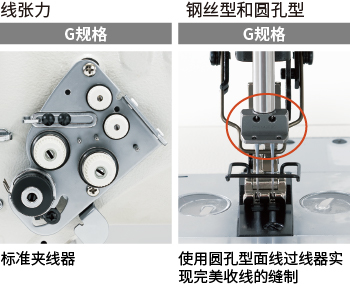

    两种类型的夹线器可供选择

    根据机型采用两种不同的夹线机构。G规格,缝制范围广,即使使用粗线也能实现完美收线。

    钢丝型和圆孔型面线过线器

    根据不同的机型,开发了钢丝型和圆孔型两种面线过线器(夹线器)。采用圆孔型的G规格,对应需要完美收线的面料。此外,G规格标配引导压脚,使压线工序更有效。

  • 切线机构可靠性强

    经改进的直动式切线装置,能精准切线。即使是粗线,也能准确无误地剪切面线和底线。此外,提高了切线装置的底线张力。

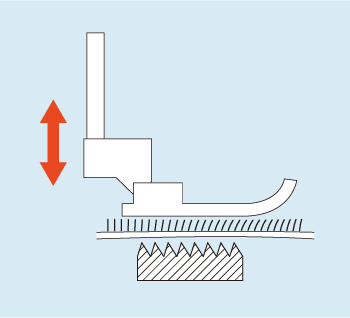

  • 有益于面料的微量提升机构

    通过调节压脚提升杆的偏心销,能微量提升压脚。缝制毛料和弹性面料时,轻轻抬起压脚可减轻面料的负荷。面料处理更容易,缝制时不会破坏面料原有的质感。

  • 两种新供油机构可选JUKI独家提供

    环保机油方式(循环式)

    从旋梭周边滴落到底盘中的机油,过滤掉灰尘和污垢后,返回油箱。这样可以省却供油工作,降低油耗。

    清洁机油方式

    从旋梭周边滴落到底盘的机油,不返回到油箱,始终向旋梭供应干净的机油。

    *供油方法可以根据需要进行切换。

规格

产品型号 LH-3588A-G
用途 牛仔和厚料
单针停止装置 标准配置
旋梭 垂直轴1.8倍大旋梭
供油方式 半干式/旋梭部位:微量供油(油箱式)
最大缝制速度 3,000sti/min*
从机针到机臂的距离 120mm(高)×266mm(宽)×87mm(颚部高度)
送布系统 针送布
最大针距长度 5mm
针杆行程 33.4mm
挑线杆 滑动型
夹线装置 标准规格
卷线装置 内置机头
压脚提升量 7mm(手动式),13mm(膝动式)
供油方法 环保机油方式(循环式),清洁机油方式
油箱容量 280cm³
供油 JUKI新型1号Defrix Oil(等同于ISO VG7)
机针 DP×5 (#21) #16~#23
包装外形尺寸(mm) LH-3588A:718mm(高)× 341mm(宽)× 744mm(长)
LH-3588A-7:768mm(高)× 341mm(宽)× 744mm(长)
机头重量(包括包装) LH-3588A: 48kg
LH-3588A-7:61kg(带AK:63kg)

*“sti/min”代表“针/分钟”。

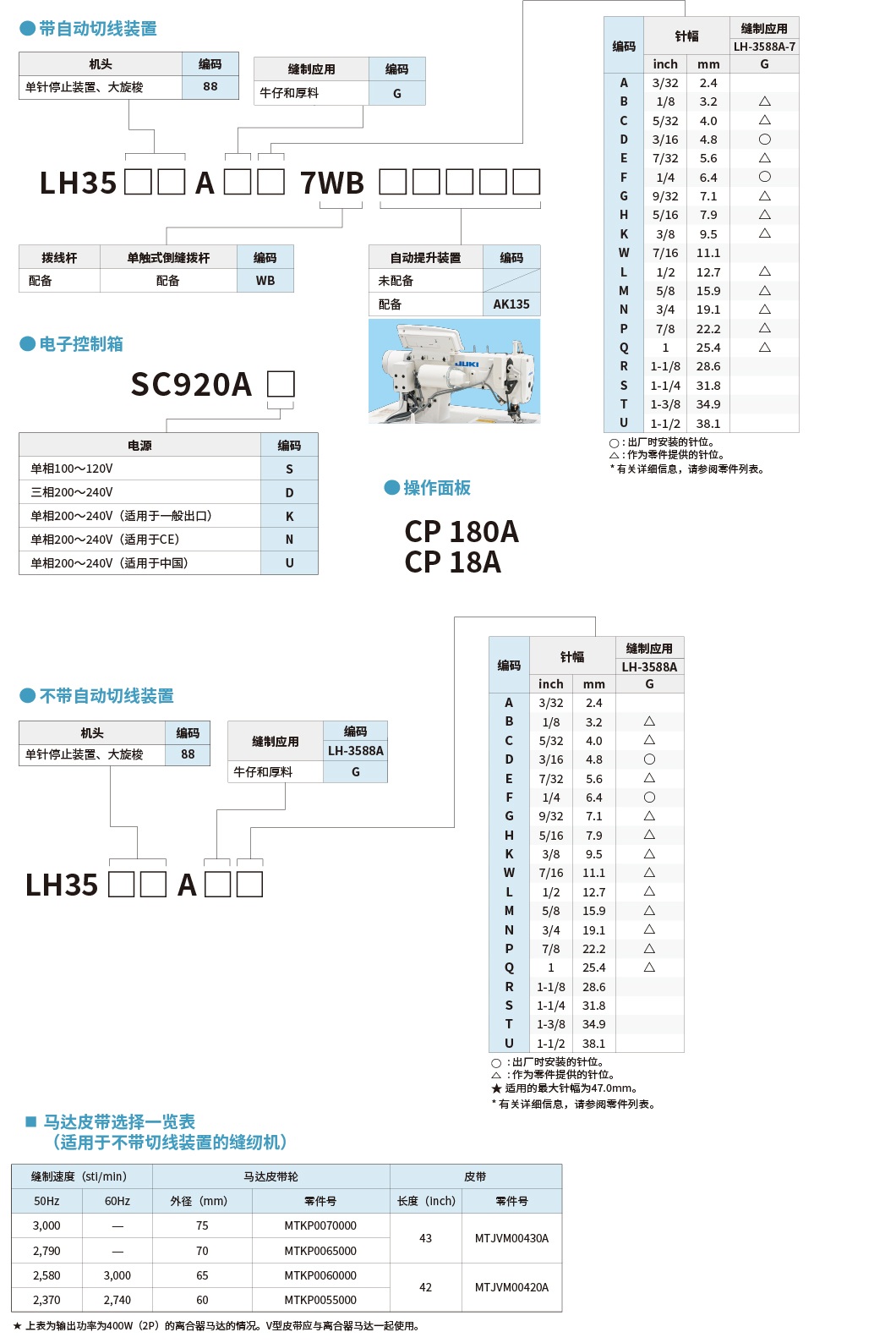

当您下订单时

针位

LH-3588A-G

Guage NEEDLE CLAMP ASM._LEFT NEEDLE CLAMP ASM._RIGHT NEEDLE CLAMP ASM._LEFT NEEDLE CLAMP ASM._RIGHT THROAT PLATE
Figure
Needle width P/N P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 B1402526BA0A B1402526BA0A B1402528BA0A B1402528BA0A -
C 5/32 4.0 B1402526CA0A B1402526CA0A B1402528CA0A B1402528CA0A -
D 3/16 4.8 B1402526DALA B1402526DARA B1402528DALA B1402528DARA 40095288
E 7/32 5.6 10228559 10228567 B1402528EAL B1402528EAR -
F 1/4 6.4 B1402526FALA B1402526FARA B1402528FALA B1402528FARA 40094772
G 9/32 7.1 B1402526GALA B1402526GARA B1402528GAL B1402528GAR -
H 5/16 7.9 B1402526HALA B1402526HARA B1402528HALA B1402528HARA -
K 3/8 9.5 B1402526KALA B1402526KARA B1402528KALA B1402528KARA -
L 1/2 12.7 B1402526LALA B1402526LARA B1402528LAL B1402528LAR -
M 5/8 15.9 10228856 10228864 B1402528MAL B1402528MAR -
N 3/4 19.1 10228955 10228963 B1402528NAL B1402528NAR -
P 7/8 22.2 - - B1402528PAL B1402528PAR -
Q 1 25.4 10229151 10229169 B1402528QAL B1402528QAR -
Remarks Option,For DP17 Option,For DP17 For DP5, Hole type For DP5, Hole type -
Guage SLIDE PLATE ASM._LEFT SLIDE PLATE ASM._RIGHT SLIDE PLATE ASM._LEFT SLIDE PLATE ASM._FRONT
Figure
Needle width P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 22601058 22600555 40051633 40042874
C 5/32 4.0 22601058 22600555 40051633 40042874
D 3/16 4.8 22601058 22600555 40051633 40042874
E 7/32 5.6 22601058 22600555 40051633 40042874
F 1/4 6.4 22601058 22600555 40051633 40042874
G 9/32 7.1 22601058 22600555 40051633 40042874
H 5/16 7.9 22601058 22600555 40051633 40042874
K 3/8 9.5 22601058 22600555 40051633 40042874
L 1/2 12.7 22601157 22600654 40045729 40042874
M 5/8 15.9 22601157 22600654 40045729 40042874
N 3/4 19.1 22601157 22600654 40045729 40042874
P 7/8 22.2 22601256 22600753 40045730 40042874
Q 1 25.4 22601256 22600753 40045730 40042874
Remarks - - Option -
Guage FEED DOG FEED DOG PRESSER FOOT ASM._TIP DIVIDED SWIVEL GUIDE PRESSER ASM.
Figure
Needle width P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 - - 40035896 -
C 5/32 4.0 B1613512C0H - 40071909 -
D 3/16 4.8 B1613512D0H 40025801 22816557 40095293
E 7/32 5.6 B1613512E0H 40025802 22816656 -
F 1/4 6.4 B1613512F0H 40025803 22816755 40094776
G 9/32 7.1 B1613512G0H 40025804 22816854 -
H 5/16 7.9 B1613512H0H 40025805 22816953 -
K 3/8 9.5 B1613512K0H 40025806 22817050 -
L 1/2 12.7 B1613512L0H 40025808 22817159 -
M 5/8 15.9 B1613512M0H 40025809 40033945 -
N 3/4 19.1 B1613512N0H 40025810 40033947 -
P 7/8 22.2 B1613512P0H 40025811 40033949 -
Q 1 25.4 B1613512Q0H 40025812 40033951 -
Remarks - Option - -

LH-3588AG-7

Guage NEEDLE CLAMP ASM._LEFT NEEDLE CLAMP ASM._RIGHT NEEDLE CLAMP ASM._LEFT NEEDLE CLAMP ASM._RIGHT THROAT PLATE
Figure
Needle width P/N P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 B1402528BA0A B1402528BA0A B1402526BA0A B1402526BA0A 40035881
C 5/32 4.0 B1402528CA0A B1402528CA0A B1402526CA0A B1402526CA0A 40025485
D 3/16 4.8 B1402528DALA B1402528DARA B1402526DALA B1402526DARA 40095289
E 7/32 5.6 B1402528EAL B1402528EAR 10228559 10228567 40025491
F 1/4 6.4 B1402528FALA B1402528FARA B1402526FALA B1402526FARA 40094773
G 9/32 7.1 B1402528GAL B1402528GAR B1402526GALA B1402526GARA 40025493
H 5/16 7.9 B1402528HALA B1402528HARA B1402526HALA B1402526HARA 40025494
K 3/8 9.5 B1402528KALA B1402528KARA B1402526KALA B1402526KARA 40025495
L 1/2 12.7 B1402528LAL B1402528LAR B1402526LALA B1402526LARA 40025498
M 5/8 15.9 B1402528MAL B1402528MAR 10228856 10228864 40025499
N 3/4 19.1 B1402528NAL B1402528NAR 10228955 10228963 40025500
P 7/8 22.2 B1402528PAL B1402528PAR - - 40025502
Q 1 25.4 B1402528QAL B1402528QAR 10229151 10229169 40025503
Remarks For DP5, Hole type For DP5, Hole type Option,For DP17 Option,For DP17 -
Guage SLIDE PLATE ASM._LEFT SLIDE PLATE ASM._RIGHT SLIDE PLATE ASM._LEFT SLIDE PLATE ASM._FRONT
Figure
Needle width P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 40025247 40025235 40051633 40042880
C 5/32 4.0 40025247 40025235 40051633 40042880
D 3/16 4.8 40025247 40025235 40051633 40042880
E 7/32 5.6 40025247 40025235 40051633 40042880
F 1/4 6.4 40025247 40025235 40051633 40042880
G 9/32 7.1 40025247 40025235 40051633 40042880
H 5/16 7.9 40025247 40025235 40051633 40042880
K 3/8 9.5 40025247 40025235 40051633 40042880
L 1/2 12.7 40025248 40025236 40045729 40042880
M 5/8 15.9 40025248 40025236 40045729 40042880
N 3/4 19.1 40025248 40025236 40045729 40042880
P 7/8 22.2 40025249 40025239 40045730 40042880
Q 1 25.4 40025249 40025239 40045730 40042880
Remarks - - Option -
Guage FEED DOG FEED DOG PRESSER FOOT ASM._TIP DIVIDED SWIVEL GUIDE PRESSER ASM.
Figure
Needle width P/N P/N P/N P/N
Code inch mm
B 1/8 3.2 40053705 40053705 40035896 -
C 5/32 4.0 40071911 - 40071909 -
D 3/16 4.8 40035891 40025831 22816557 40095293
E 7/32 5.6 40050009 40025832 22816656 -
F 1/4 6.4 40035892 40025833 22816755 40094776
G 9/32 7.1 40050010 40025834 22816854 -
H 5/16 7.9 40050011 40025835 22816953 -
K 3/8 9.5 40035893 40025836 22817050 -
W 7/16 11.1 40035894 40025838 22817159 -
M 5/8 15.9 40071912 40025839 40033945 -
N 3/4 19.1 40035895 40025840 40033947 -
P 7/8 22.2 40071913 40025841 40033949 -
Q 1 25.4 40071914 40025842 40033951 -
Remarks - Option - -
