电子高速平缝钉扣机

JUKI Simple系列缝纫机LK-1903S，经精简功能设计，确保卓越的缝制质量。此外，它还提供语音提示系统为操作人员提供帮助，从而提高工作效率。

产品功能

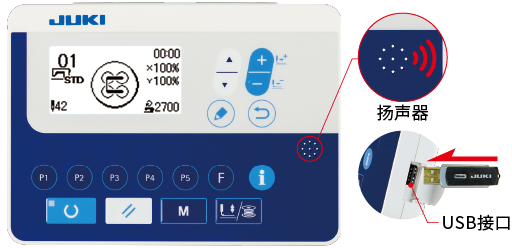

  • 为操作人员提供语音提示

    本机标配带有时钟功能的语音提示系统。语音提示经初始设定后可用于生产支持，用以向操作人员提供生产件数、作业进度管理以及缝纫机工作率等信息。

    操作面板标配USB接口。可以通过USB接口轻松进行缝纫机数据管理和软件更新。

  • 更高生产率

    提高了机器的起缝、停止、切线、纽夹爪的升降和空送速度，从而缩短了总循环时间。

基本性能

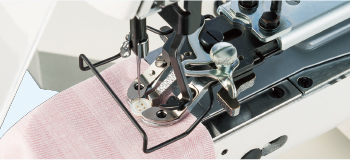

  • 快速缝制各种缝制式样

    • 标配50种不同的缝制花样。缝制花样切换简便，从而可以轻松应对各种缝制规格。
    • LK-1903S可以使用与LK-1903相同的数据（EP-ROM中的数据经转换后可使用）进行钉扣。

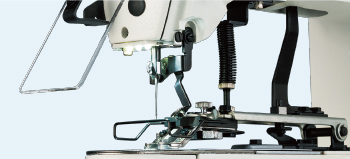

  • 自动提升机构

    • 标配步进马达式自动提升装置。有助于减轻操作人员的疲劳度。
    • 压布压脚最大提升量为13mm。



  • LED灯（5级亮度调整 + 关闭功能）

    标配照亮落针区域的LED灯。LED灯配备六步切换开关，以调节亮度以及关闭灯光。

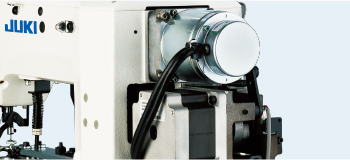

  • 出色的反应力带来舒适的工作体验

    采用直接与上轴连接的小型交流伺服马达直驱系统。
    支持快速启动，提升停止精度，从而提高了响应速度。

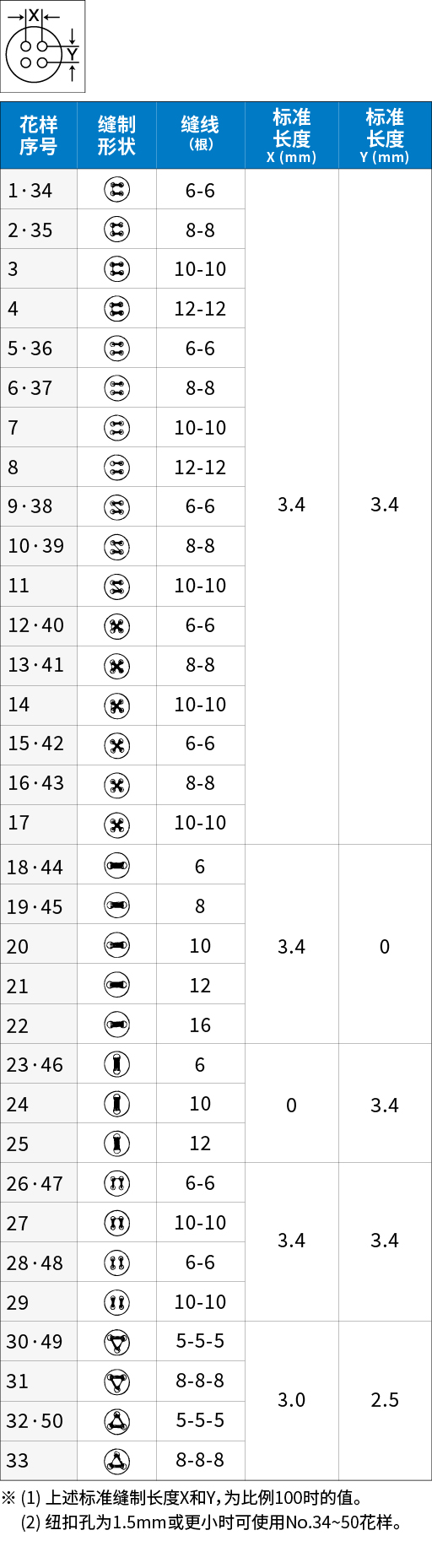

  • 缝制花样一览表

规格

产品型号 LK-1903S-SS
用途 标准
最大缝制速度 2,700sti/min*
纽扣尺寸 类型：圆形平扣（2个孔、4个孔）
尺寸：φ8~φ32mm
301：φ8~φ20
302：φ10~φ20
选购件：φ15~φ32
供油方式 半干式机头（旋梭：微量供油）
针距长度 0.1~10mm（0.1mm单位）
针杆行程 45.7mm
压布压脚提升量 最大13mm
自动提升装置 标配（步进马达式）
面线夹线器 弹簧式拨盘夹线器
机针（出厂时） DP×17 (#14)
旋梭 标准旋梭
可存储的针数 最多20,000针
标准图案数 50种图案
输入数据数 200种图案
缩放功能 20~200%（1%单位），
可以通过增加/减少针距长度来放大/缩小图案
存储媒体 内部存储器
底线残量计数 标配（上/下方式）
供油 JUKI新型2号Defrix Oil（等同于ISO VG32）
缝纫机马达 小型交流伺服马达（直驱系统）
电源要求/耗电量 单相200~240V/250VA
重量 机头（包括马达）42kg，电子控制箱5.1kg

*“sti/min”代表“针/分钟”

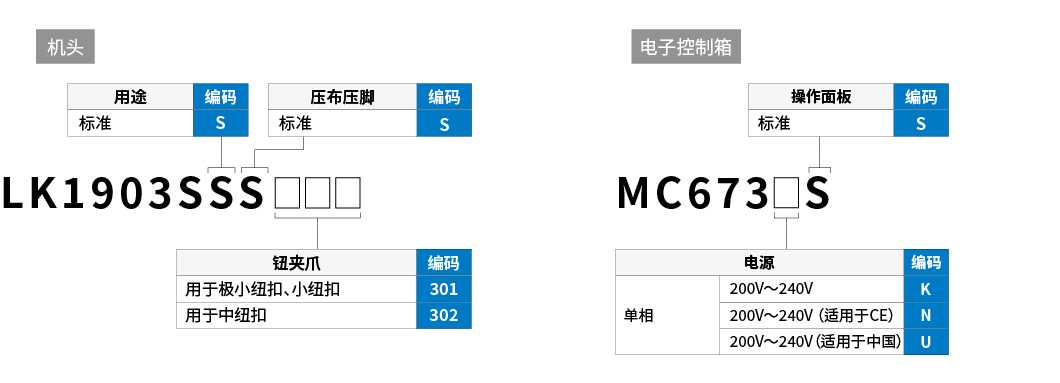

当您下订单时

针位

LK-1903S-SS

Guage WORK CLAMP FOOT ASM. WORK CLAMP FOOT_RIGHT WORK CLAMP FOOT_LEFT
Figure
Remarks P/N P/N P/N
- 13518659 13518600 13518709
- 13548557 13548508 13548607
- 13548151 13548102 13548201
- 13542451 13542402 13542501
For knitted fabric 13542964 13542915 13543012
- 13571955 13571955 13571955
Guage FEED PLATE FEED PLATE FEED PLATE FEED PLATE BLANK FEED PLATE BLANK FEED PLATE BLANK
Figure
- P/N P/N P/N P/N P/N P/N
- 13548003 - MAZ15702000 - - -
- 13554506 - - - - -
A 14116107 14137707 - 14120109 40021855 -
B 14116206 - - 14120208 40021856 -
C 14116305 - - 14120505 40021857 -
D 14116404 - - 14120307 - 40021858
E 14116503 - - 14120406 - 40021859
F 14116602 - - - - -
G 14116701 - - - - -
H 14116800 - - - - -
I 14116909 - - - - -
D9-14 13554803 - - - - 40021873
12   - - - - 40021876
10   - - - - 40021879
14   - - - - 40021882
Guage WORK CLAMP BLANK_RIGHT WORK CLAMP BLANK_LEFT
Figure
Remarks P/N P/N
Surface 14121701 14121800
- 14121909 14122006
Plating 40021851 40021852
No plating 40021853 40021854
Guage INNER HOOK PRESSER ASM. NEEDLE HOLE GUIDE
Figure
- P/N P/N Remarks
14103253 B2426280000 -
14103352 B242628000B Thick needle
14103659 14109607 -
B1817210DAD D2426282C00 For knitted fabric
- D2426MMCK00 -
- MAZ15701000 -
- 14149603 -
Guage FINGER GUARD
Figure
- P/N Remarks P/N P/N
26224204 - 14120000 14135305
13548300 -
13573407 Vertical bar
Guage WORK CLAMP FOOT ASM. WORK CLAMP FOOT ASM._RIGHT WORK CLAMP FOOT ASM._LEFT
Figure
P/N 14121263 14121255 14121354
Guage WORK CLAMP FOOT A_LEFT WORK CLAMP FOOT A_RIGHT CLOTH PRSSEER FOOT B_LEFT CLOTH PRESSER FOOT B_RIGHT WORK CLAMP FOOT BLANK_LEFT WORK CLAMP FOOT BLANK_RIGHT
Figure
P/N 14137608 14137509 14137905 14137806 40021870 40021869
Guage WORK CLAMP FOOT_LEFT WORK CLAMP FOOT_RIGHT
Figure
Remarks P/N P/N
D9-14 40021872 40021871
12 40021875 40021874
10 40021878 40021877
14 40021881 40021880
Guage: OP LARGE CLAMP JAW LEVER ASM._RIGHT SPRING_RIGHT
Figure
- P/N P/N
MAZ157070BB MAZ15709000
Guage: OP LARGE CLAMP JAW LEVER ASM._LEFT SPRING_LEFT
Figure
- P/N P/N
MAZ157080BB MAZ15710000
Guage: OP PICK UP DEVICE COMPL.
Figure
For shank button P/N
14146054
Guage: OP NEEDLE BAR_FOR TQ-1 WIPER ASM. A NEEDLE PLATE LINK A BUTTON SUPPORT LINK
Figure
For shank button P/N P/N P/N P/N
D1401M1YC0A MAZ160170A0 40015434 MAZ16015000
Guage: OP NEEDLE HOLE GUIDE NEEDLE_TQX3#14 BUSHING CONNECTING LINK
Figure
For shank button P/N P/N P/N P/N
MAZ16021000 MTQ300B1400 14148209 40010103
