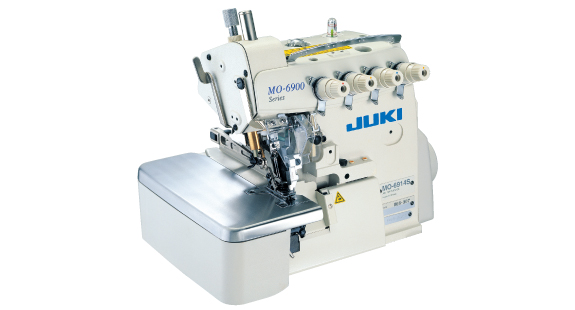

超高速包缝机/五线包缝机
质量上乘,操作简便,可靠性高。
全新MO-6900S系列包缝/五线包缝机,功能强大,兼具可靠性和易操作性,即使在高速运转下也能缝制出美观优质的缝迹。
可以应对各种面料和工序,实现柔软优美的缝制效果。同时降低了噪音,提高了耐用性,MO-6900S系列是技术先进,显著降低生产成本的全新机型。
PEGASUS : EX 系列
产品功能
高速运转下也能确保美观的缝制质量
配备了面线挑线机构和弯针挑线机构,能以低张力缝制薄料到厚料的各种面料,在高达8,000至8,500sti/min的缝制速度下,灵活对应面料的弹性度,呈现美观柔软的缝制品质。
标配面线和针尖冷却装置,提高了缝纫能力,并能有效防止缝制故障。进一步提高了可靠性

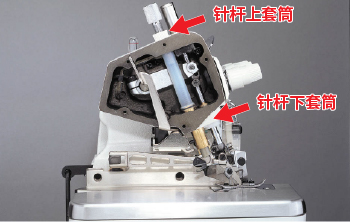

采用密封结构的针杆机构以及上下针杆套筒,有助于提高针杆部位的耐用性和可靠性。
此外,标配了改进的送布机构、上弯针装置、过滤式机油过滤器和冷却风扇,进一步确保操作可靠性。
可使用JUKI旧机上的装置
JUKI旧机上的针位和装置可替换至新机使用,无需额外购买(不包括LB系统)。以节省资源,减少不必要的成本。
机器使用寿命长

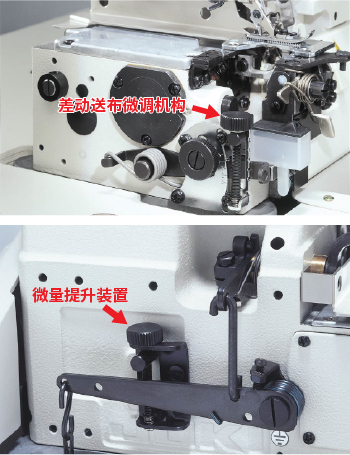

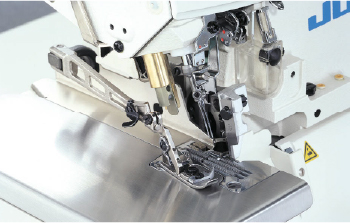

标配了差动送布微调机构,送布牙倾斜度的外部调整机构,扩大差动送布比的外部调整机构等多种机构,可以将缝制面料轻松调整到最佳状态。落针区空间更大,提高了操作舒适度,标配微量提升装置,提高面料应对力,操作更简便,同时通过最佳平衡设计,降低了噪音和振动,给操作人员营造愉悦的工作环境。
提供多款子类机型
规格
产品型号 | MO-6904S | MO-6914S | MO-6916S | |
---|---|---|---|---|
缝迹类型 | 单针包缝 | 双针包缝 | 五线包缝 | |
美国的缝迹形式 | 504 | 514 | 516 | |
最大缝制速度 | 8,500sti/min* | 8,000sti/min* | ||
针距长度 | 0.8~4mm | 1.5~4mm | ||
针幅(mm) | - | 2.0, 2.4, 3.2 | 2.0, 3.2, 4.0, 4.8, 4.8+2.0 | |
卷边宽度(mm) | 1.6, 3.2, 4.0, 4.8 | 3.2, 4.0, 4.8 | 3.2, 4.0, 4.8, 6.4 | |
差动送布比 | 收缩1:2(最大1:4),伸展1:0.7(最大1:0.6) | |||
针杆行程 | 24.5mm | |||
针倾斜角度 | 20° | |||
针杆套筒 | 上/下套筒方式 | |||
机针 | DC×27(不包括部分子机型) | |||
最高压脚提升量 | 7mm(不包括部分子机型) | |||
最大压脚压力 | 63.7N (6.5kgf) | |||
针距调整方式 | 按钮式 | |||
差动送布调节方式 | 控制杆式(带微量调节) | |||
机头重量 | 28kg | |||
供油方式 | 自动 | |||
供油 | JUKI机油 18(等同于ISO VG18) | |||
针尖冷却装置 | 标准配置 | |||
面线冷却装置 | 标准配置 | |||
微量提升装置 | 标准配置 |
*“sti/min”代表“针/分钟”

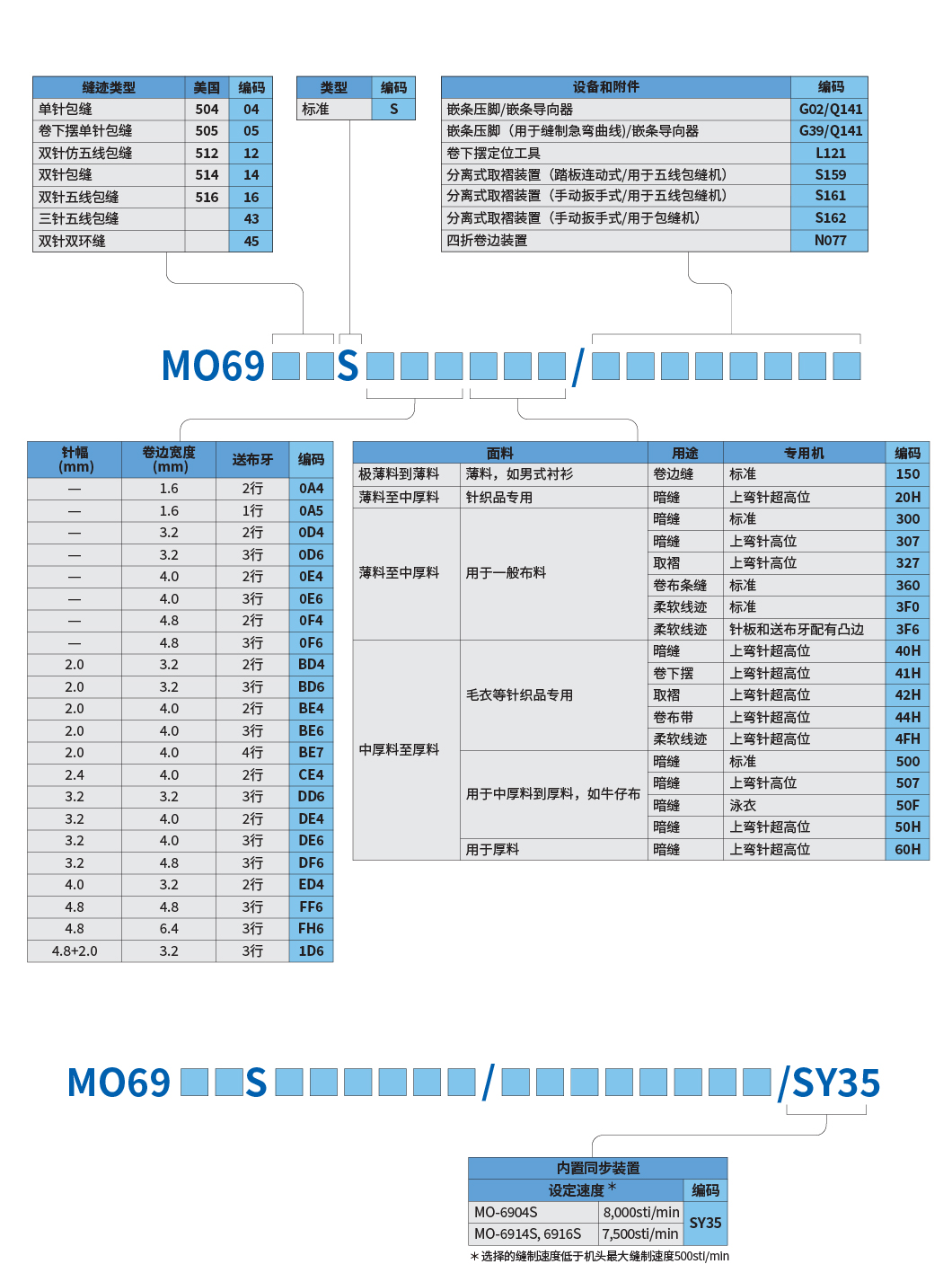

当您下订单时
子类机型列表
针位
MO-6904S-0D4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4200J6DD00 | 13191606 | 13191309 | 13192802 | 11876166 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904S-0E4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4200J6ED00 | 13191606 | 13191309 | 13192802 | 11876166 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131057 | 40015637 |
MO-6904S-0F4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | R4200J6FD00 | 13191606 | 13191309 | 13192802 | 11876257 | 11872009 | B150781400P | B1509804C0A | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.8 | 13131057 | 40015637 |
MO-6904S-0D6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4300J6DE00 | 11882206 | 13191309 | 11885100 | 11876356 | 11872009 | 11873007 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904S-0E6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4300J6EE00 | 11882206 | 13191309 | 11885100 | 11876356 | 11872009 | 11873007 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131057 | 40015637 |
MO-6904S-0F6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | R4300J6FE0B | 11882206 | 13191309 | 11885100 | 11876455 | 11872009 | 11873007 | B1509804C0A | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.8 | 13131057 | 40015637 |
MO-6904S-0D4-3F0
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4200J6DD0A | 13191606 | 13191309 | 13192802 | 11876158 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904S-0E4-3F0
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4200J6ED0A | 13191606 | 13191309 | 13192802 | 11876158 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131057 | 40015637 |
MO-6904S-0D6-3F0
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4300J6DE0A | 11882206 | 13191309 | 11885100 | 11876356 | 11872009 | 11873007 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904S-0D4-3F6
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | R4200J6DD0C | 11597101 | 13191309 | 11886207 | 11876158 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
3.2 | 13131057 | 40015637 |
MO-6904S-0E4-4FH
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | R4200J6ED0A | 13191606 | 13191309 | 13192802 | 11876059 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | 11991908 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
1.6 | 13131156 | 40015637 |
MO-6904S-0E4-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4200J6ED00 | 13191606 | 13191309 | 13192802 | 11876158 | 11872009 | B1507804C00 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11991908 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131156 | 40015637 |
MO-6904S-0E6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4300J6EE00 | 11882206 | 13191309 | 11885100 | 11876356 | 11872009 | 11873007 | B1509804C00 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11991908 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131156 | 40015637 |
MO-6904S-0F6-500
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | B4300J6FE0B | 11883303 | 13191309 | 11885605 | 11876455 | 11872009 | 11873007 | B1509804C0A | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.8 | 13131057 | 40015637 |
MO-6904S-0F6-50H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | B4300J6FE0B | 11883303 | 13191309 | 11885605 | 11876455 | 11872009 | 11873007 | B1509804C0A | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11991908 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131156 | 40015637 |
MO-6905S-0D4-210/L121
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
R4200J6DD00 | 13191606 | 13191309 | 13192802 | 11912153 | 11872009 | 11992104 | 11874807 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
11888104 | 11999307 | 13104104 | 13150602 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
13131057 | 40015637 |
MO-6905S-0E4-41H/L121
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | R4200J6ED00 | 13191606 | 13191309 | 13192802 | 11992153 | 11872009 | 11992104 | 11874807 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.0 | 11991908 | 11999307 | 13104104 | 13150602 | 13150701 | 11890100 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
4.0 | 13131156 | 40015637 |
MO-6904S-0A4-150
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | R4200J6AC00 | 11898905 | 11887007 | 11899002 | 11876059 | 11872009 | B1507804C00 | 11792900 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
1.6 | 13131057 | 40015637 |
MO-6904S-0A5-150
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | R4100J6AC00 | 11882008 | 11887007 | 11885001 | 11876059 | 11872009 | B1507804C00 | 11792900 | 13175005 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
1.6 | 11888104 | 11999307 | 13104104 | 13150503 | 13150701 | 11890100 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
1.6 | 13131057 | 40015637 |
MO-6914S-BD4-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | R4205J6DE00 | 11597101 | 13191309 | B1657814B0E | 11876851 | 11872009 | B150781400P | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*3.2 | 12176004 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*3.2 | 13131156 | 40016841 |
MO-6914S-BE4-307
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4205J6EE00 | 11597101 | 13191309 | B1657814B0E | 11876851 | 11872009 | B150781400P | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176004 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40016841 |
MO-6914S-BE6-20H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE00 | 12171500 | 13191309 | 12172003 | 11876851 | 11872009 | B150781400P | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40015637 |
MO-6914S-BE4-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4205J6EE00 | 11597101 | 13191309 | B1657814B0E | 11876851 | 11872009 | B150781400P | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40015637 |
MO-6914S-BE6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE00 | 11949807 | 13191309 | 13193206 | 11876851 | 11872009 | B150781400P | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40015637 |
MO-6914S-BE6-327/S162
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE0A | 11883402 | 13191309 | 12171807 | 11879350 | 11872009 | 11974102 | B150981400P | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176004 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13131909 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40016841 |
MO-6914S-BE6-44H/G39/Q141
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4305J6EE00 | 11949807 | 13191309 | 13193206 | 12152955 | 11872009 | 12158002 | 12160305 | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40015637 |
MO-6914S-BE7-44H/G02/Q141
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4405J6EE00 | 11883501 | 13191309 | B1657814B0F | 11879251 | 11872009 | B1507814B0B | B1509814B0B | 12256905 |
Guage | UPPER LOOPER | LOWER LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE |
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 12176103 | 11999307 | 13104104 | 13150503 | 13150701 | 11890308 | 11890001 | 13132006 |
Guage | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|
Figure | ||
Needle width * Overedging width | P/N | P/N |
2*4 | 13131156 | 40015637 |
MO-6916S-DD6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | R4608J6DD00 | 11882909 | 13191408 | 12173209 | 12153755 | 12156907 | 12162202/ 12164802 |
- | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | 11888104 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*3.2 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-DD6-3F0
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | R4608J6DD00 | 11882909 | 13191408 | 12173209 | 12153755 | 12156907 | 12162202, 12164802 | - | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | 11888104 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*3.2 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-DE4-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4508J6ED00 | 13192406 | 13191408 | 13193602 | 12153755 | 12156907 | 12162202, 12164802 | - | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 11888104 | 11999307 | 12120705 | 13104203 | 13150602 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-DE6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4608J6ED00 | 11882909 | 13191408 | 12173209 | 12153755 | 12156907 | 12162202, 12164802 | - | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 11888104 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-FF6-300
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FD00 | 11884004 | 13191408 | 12173308 | 12154258 | 12157004 | 12162707, 12165304 | - | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 11888104 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-BE4-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | R4505J6ED00 | 11882602 | 11887304 | 13193602 | 12153953 | 12157202 | 12162400, 12165007 | - | 12275608 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
2*4 | 11991908 | 11999307 | 12120705 | 13104203 | 13150602 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
2*4 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-DE4-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4508J6ED00 | 13192406 | 13191408 | 13193602 | 12153755 | 12156907 | 12162202/ 12164802 |
- | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 11991908 | 11999307 | 12120705 | 13104203 | 13150602 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-DE6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4608J6ED00 | 11882909 | 13191408 | 12173209 | 12153755 | 12156907 | 12162202/ 12164802 |
- | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 11991908 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FF6-40H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FD00 | 11884004 | 13191408 | 12173308 | 12154258 | 12157004 | 12162707/ 12165304 |
- | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 11991908 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-DD6-500
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | R4608J6DF00 | 11980802 | 13191408 | 12173902 | 12153755 | 12156907 | 12162202/ 12164802 |
- | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*3.2 | 11999208 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*3.2 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-FF6-500
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FG00 | 11883006 | 13191408 | 12173506 | 12154258 | 12157004 | 12162707/ 12165304 |
- | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 11999208 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131057 | 40015637 |
MO-6916S-DF6-50H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
R4608J6FG00 | 11884400 | 13191408 | 12173506 | 12154464 | 12157103 | 12162905, 12165502 | - | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
11991908 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FF6-50H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FF00 | 11883006 | 13191408 | 12173506 | 11991171 | 11991023 | 11991114/ 11991205 |
- | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 11991908 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FH6-50H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | R4612J6HG00 | 11883006 | 13191408 | 12173506 | 11991171 | 11991023 | 11991114/ 11991205 |
- | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | 11991908 | 11999307 | 12120705 | 13104203 | 13150503 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*6.4 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FF6-60H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FK00 | 12171104 | 13191408 | 12174207 | 12155552 | 12157319 | 12164000/ 12165908 |
- | 12150702 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 12176202 | 11999802 | 12120705 | 13104203 | 12004909 | 11566502 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FH6-60H
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | R4612J6HK00 | 12171104 | 13191408 | 12174207 | 12155552 | 12157319 | 12164000/ 12165908 |
- | 12150702 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*6.4 | 12176202 | 11999802 | 12120705 | 13104203 | 12004909 | 11566502 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*6.4 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-FF6-42H/S159
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | R4612J6FD0A | 12170908 | 13191408 | 12174504 | 12154852 | 11991023 | 12163309/ 11991205 |
- | 12257507 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
4.8*4.8 | 11991908 | 11999307 | 12120705 | 13104203 | 13150602 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
4.8*4.8 | 11890001 | 13132006 | 13131156 | 40015637 |
MO-6916S-DE4-42H/S161
Guage | THROAT PLATE | MAIN FEED DOG | AUXILIARY FEED DOG | DIFFERENTIAL FEED DOG | PRESSER FOOT ASM. | PRESSER FOOT HINGE | PRESSER FOOT | STITCH TONGUE | NEEDLE CLAMP |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | R4508J6ED0B | 12170700 | 13191408 | 12172904 | 12154654 | 12157103 | 12163101/ 12165502 |
- | 12257002 |
Guage | UPPER LOOPER | LOWER LOOPER | CHAIN LOOPER | CHIP GUARD COVER | UPPER KNIFE | LOWER KNIFE | NEEDLE HOLDER | NEEDLE HOLDER | NEEDLE HOLDER |
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width * Overedging width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
3.2*4 | 11991908 | 11999307 | 12120705 | 13104203 | 13150602 | 13150701 | 12015301 | 12015400 | 12177903 |
Guage | TRAVELING NEEDLE GUARD | GUIDE SUPPORT GAUGE | UPPER LOOPER ARM | UPPER LOOPER GUIDE |
---|---|---|---|---|
Figure | ||||
Needle width * Overedging width | P/N | P/N | P/N | P/N |
3.2*4 | 11890001 | 13132006 | 13131156 | 40015637 |
