小方头式单针综合送布垂直轴旋梭平缝机

LS系列具备均匀的针距和出色的小回转缝制能力。最适合缝制筒形物品。

产品功能基本性能规格针位

产品功能

应对各种厚料的缝制能力和送布性能

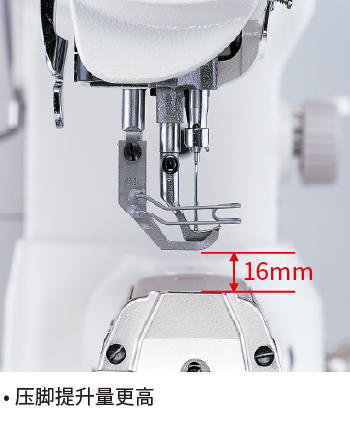

更大的针杆行程，更高的压脚提升量，以及最新采用的双重夹线装置，实现了粗线（低支线）高张力的优美缝制。从而可以应对范围广泛的厚料缝制作业。
* LS-1340配备了单重夹线装置。

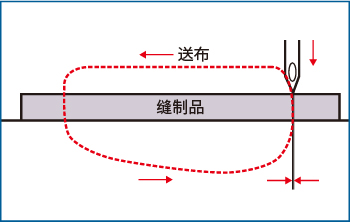

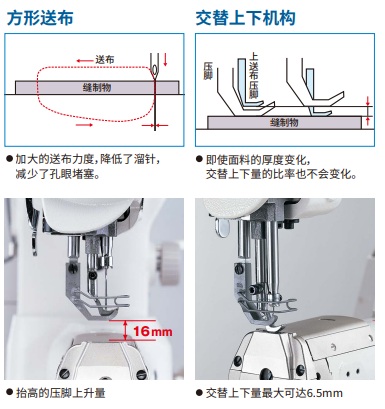

箱式送布

与椭圆型送布相比，箱式送布有助于减少孔眼堵塞。

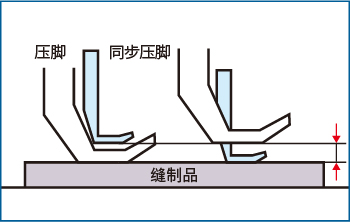

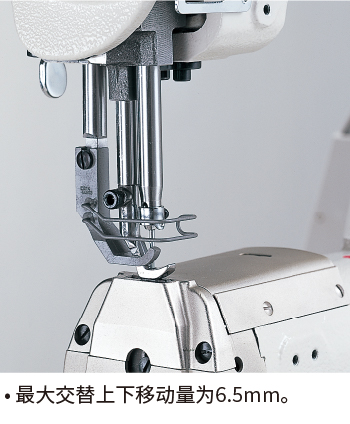

交替上下移动机构

即使面料厚度发生变化，交替上下移动量的比率也保持不变。
出色的小回转缝能力

细长形状的针板，适合应对直径小至φ40mm的物品的筒形缝制。
提升了机器的平稳作业能力，不仅可以缝制皮包和皮鞋，还能顺畅地缝制钱包等小物件。

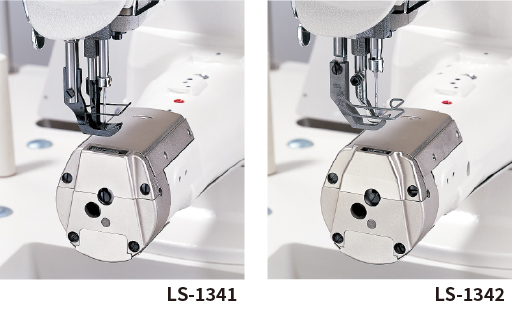

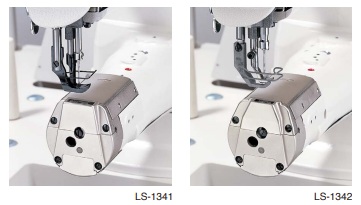

标配小物件用针位

针板和送布牙配备了针位，增强了机器的小回转缝能力。特别适用于皮包和皮箱的回转部位缝制。

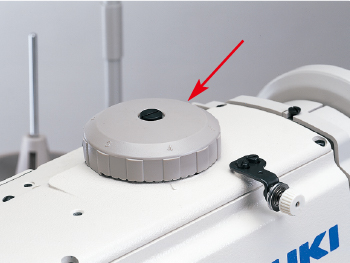

可轻松设定和变更同步压脚和压脚的上下行程
（LS-1342、LS-1342-7）

通过机头顶部的大拨盘，可以简便地更改同步压脚和压脚的上下行程（交替上下移动量）。缝制速度可根据上下行程设定进行自动调节。始终保持理想的缝纫条件。

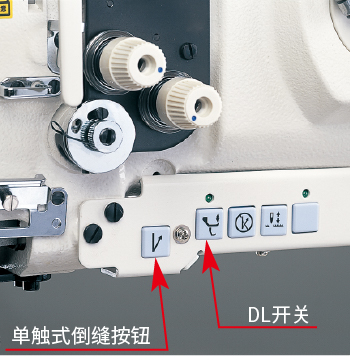

标配交替上下移动量瞬时切换装置（DL装置）
- 在厚料或面料高低段部的缝制工序中，按下DL开关就可以将同步压脚和压脚的交替上下移动量快速设定为最大。
  从而确保缝制美观，不起皱。
- 配置手动开关和膝动开关。
标配实用的自动倒缝功能

只需轻按单触式倒缝按钮，即可启动倒缝。
切线精准

可使用30号至5号的线。
高强度切线机构能精准切线。可应用于箱包缝制等各种工序。

基本性能

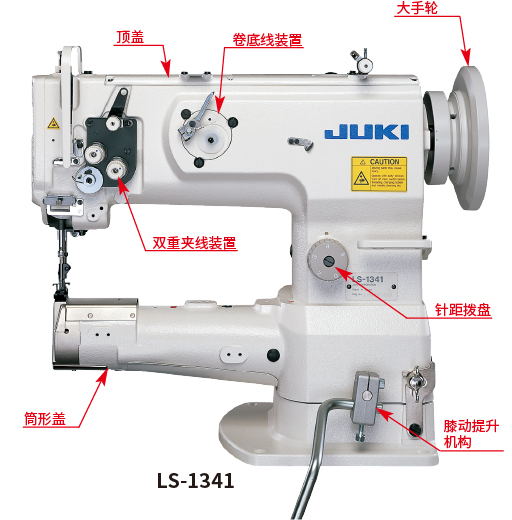

出色的操作性和可维护性

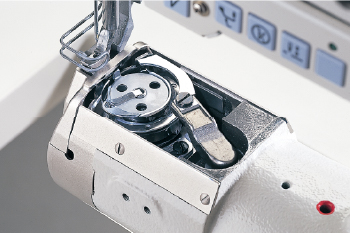

- 小方机头顶端的下侧配备易于拆卸的盖。能够轻松清除废线头。
- 针距长度可通过针距调节拨盘轻松选择。具备多种改进特性，如机针周围区域易于观察、在机臂前面板设置卷底线装置，以及大手轮（φ160mm），增强了操作性。
- 膝动提升机构内置于机台内。降低了操作膝动提升装置所需的压力，便于设置。
- 采用全开型机顶设计，调整作业简单易行。
- 配备了集中式油芯供油装置。大幅减少了供油时间，消除了加油的麻烦。（旋梭需要用加油器进行手动供油。）
- 内置同步压脚可防止机油飞散。
落针周围区域易于观察

机头背面设置了松线电磁铁，因此很容易看到落针周围区域。极大提高了机器的可操作性。

规格

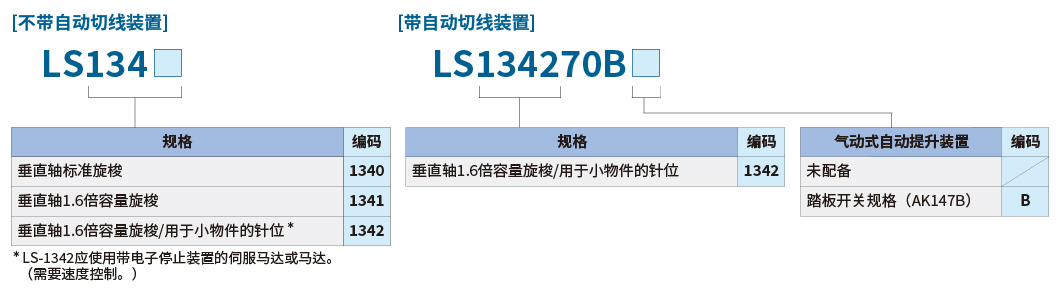

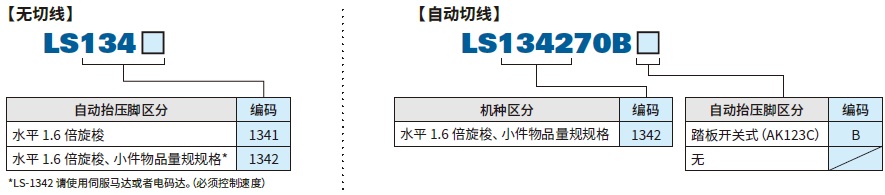

产品型号	LS-1340	LS-1341	LS-1342	LS-1342-7
针位规格	标准		用于小物件
最大缝制速度	2,500sti/min*		2,000sti/min*
最大针距长度	6mm（正缝/倒缝）
针杆行程	36mm
压脚提升量	手动：9mm，膝动：16mm
挑线杆	滑动型
交替上下移动量	2.5~6.5mm		1~6.5mm
旋梭	垂直轴标准旋梭	垂直轴1.6倍容量旋梭安全装置
机针（出厂时）	135×17 (Nm140) Nm100~Nm180	135×17 (Nm160) Nm100~Nm180
线	#50~#8, B33~B92, Nm=120/3~30/3	#40~#5, B33~B138, Nm=90/3~20/3		#30~#5, B46~B138, Nm=60/3~20/3
安全装置	标准配置
供油方式	集中式油芯供油（旋梭：通过加油器供油）
供油	JUKI新型2号Defrix Oil（等同于ISO VG32）
从机针到机臂的距离	255mm
小方头直径	φ72mm
机头重量	37.5kg			40kg
自动倒缝功能	选配			标准配置
电源要求	-			单相100～120V、200～240V 三相200～240V
