产品功能

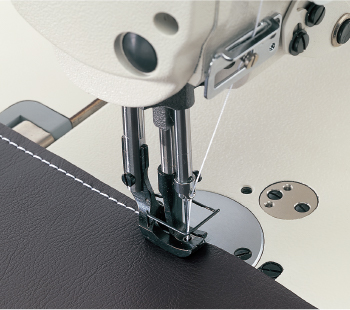

出色的缝制能力和送布性能
同步压脚和压脚的交替上下移动量最大可达6.5mm。
此外,即使面料厚度发生变化,同步压脚和压脚的交替上下移动量的比率保持不变。此外,采用可防止针磨损的箱式送布方式,缝制面料高低段部时,能保持针距一致,防止线迹收缩。高速性能提高了生产效率
缝制速度可达2,500sti/min(DNU-1541、-1541S)或3,000sti/min(DNU-1541-7),提升了生产效率。
安全装置(DNU-1541S)
线卡在旋梭中或发生其他缝制问题时,安全装置将自动启动,避免损坏机器。
可轻松设定和变更同步压脚和压脚的上下行程
通过机头顶部的大拨盘,可以简便地更改同步压脚和压脚的上下行程(交替上下移动量)。缝制速度可根据上下行程设定进行自动调节。始终保持理想的缝纫条件。
切线精准(DNU-1541-7)
切线机构仅由运动切刀和固定切刀组成,设置简单,平衡性能良好,能够精准剪切粗线。

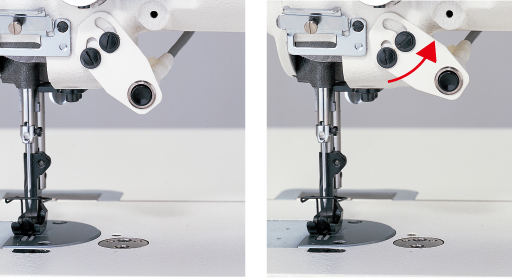

标配实用的自动倒缝功能
只需轻按单触式倒缝按钮,即可启动倒缝。此外,如果机器安装了吊悬定规或进行立体缝制,可以将按钮移至上方,以免妨碍作业。
基本性能
出色的操作性和可维护性
针距长度可通过针距调节拨盘轻松选择。
具备多种改进特性,如机针周围区域易于观察、在机臂前面板设置卷底线装置,以及大手轮(φ160mm),增强了操作性。
膝动提升机构内置于机台内。降低了操作膝动提升装置所需的压力,便于设置。
采用全开型机顶盖设计,调整作业简单易行。
配备了集中式油芯供油装置。大幅减少了供油时间,消除了加油的麻烦。(旋梭:自动供油)
内置送布压脚可防止机油飞散落针周围区域易于观察
机头背面设置了松线电磁铁,因此很容易看到落针和单触式倒缝按钮周围的区域。因此显著提高了操作性。
规格
产品型号 | DNU-1541 | DNU-1541S | DNU-1541-7 |
---|---|---|---|
最大缝制速度 | 2,500sti/min* | 3,000sti/min* | |
最大针距长度 | 9mm(正向/反向) | ||
针杆行程 | 36mm | ||
压脚提升量 | 手动:9mm,膝动:16mm | ||
挑线杆 | 滑动型 | ||
交替上下移动量 | 2.5~6.5mm | 1~6.5mm | |
交替上下移动量调节拨盘 | - | 标准配置 | |
下送布调整机构 | - | 标准配置 | |
旋梭 | 水平轴全回转双容量旋梭 | ||
机针(出厂时) | 135×17 (Nm160) Nm125~Nm180 | ||
线 | #30~#5, B46~B138, Nm=60/3~15/3 | ||
针距变更方法 | 通过拨盘 | ||
卷底线装置 | 标准配置 | ||
膝动提升机构 | 标准配置 | ||
安全装置 | - | 标准配置 | - |
供油方式 | 集中式油芯供油(旋梭:自动供油) | ||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | ||
从机针到机臂的距离 | 264mm | ||
机台尺寸 | 477mm×178mm | ||
自动倒缝功能 | 选配 | 标准配置 | |
气压和耗气量 | - | 0.5MPa (5kgf/cm²), 0.3Nl/min | |
马达输出 | 750W | ||
电源要求 | - | 单相100~120V,200~240V 三相200~240V |
|
机头重量 | 36.5kg | 42.5kg |
*“sti/min”代表“针/分钟”。
