产品功能
搭载内置NFC(近场通信装置)和数据双向通信装置
可根据缝制产品调整缝纫机数据,以无接触方式将数据传输到市场上销售的安卓系统平板电脑。
这样便可以快速检查统一设定,确认缝制流水线的缝纫机状况,更改设定更方便。

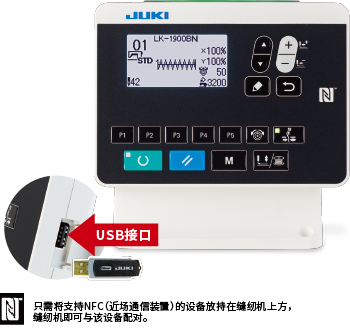

操作面板还标配了USB接口。可通过U盘轻松进行数据管理和软件更新。
缝制数据可以数字方式进行管理,以确保“稳定的质量”并“缩短设定更改时间”。可以使用安卓系统平板电脑或U盘从缝纫机中导出量化缝制数据。
* 推荐在Android OS 6.0版本上使用JUKI Smart应用程序。
(已确认5.0及以上版本可运行操作。)
有关如何使用应用软件的信息,请与您所在地区的JUKI分销商联系。
基本性能
更高生产率
最高缝制速度可达3,200sti/min。提高了起缝、停止、切线和自动压脚提升速度,从而显著缩短了总循环时间。
卓越的维护性和操作性(低噪音,低振动)
- 小型交流伺服马达直驱机头(无皮带),性能出色。减少振动和噪音,有助于营造舒适的工作环境。
- 机头的机臂部分设置了手动皮带轮。便于操作人员查看落针点。
优良缝制质量
通过面线抓线装置,起缝时的线打结稳定一致。(出厂时设置为“禁止调用”状态。)
起缝点补正
修正钉扣落针点时,无需进行机械调整即可对起缝点进行补正。
自动提升机构
- 标配步进马达式自动提升装置。有助于减轻操作人员的疲劳度。
- 自动提升装置可以从一段行程切换到更易于面料定位的二段行程。二段行程的中间停止高度,可以在操作面板进行设定。
- 压布压脚最大提升量为17mm。(标准14mm)
消除油污
- 采用先进的干头技术,面部(针杆部和挑线杆)无需供油。可防止面料沾染油污。
- 旋梭部分只需从油箱供应微量清洁机油。
环保节能
脉冲马达安装了编码器,显著降低了耗电量。
LED灯
LED灯的亮度有5级可供调节,也可设定为关闭。
方便操作人员调节至适宜亮度,有利于提高工作效率。
根据面料提供最佳规格
H规格增强了针的穿刺力,从而提升了对厚料的应对力。

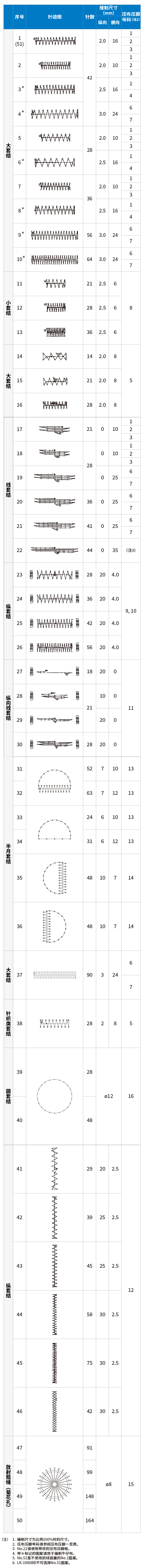

W规格采用大旋梭,降低了底线更换频率,提高了缝制效率。标准图案一览表
规格
产品型号 | LK-1900BN-HS | LK-1900BN-WS | ||
---|---|---|---|---|
用途 | 用于厚料 | 用于厚料(带大旋梭) | ||
最大缝制速度 | 3,200sti/min* | 2,700sti/min* | ||
缝制范围 | 30mm(长)×40mm(宽) | |||
针距长度 | 0.1~10mm(0.1mm单位) | |||
针杆行程 | 41.2mm | |||
压布压脚提升量 | 标准14mm(逆回转针功能时为17mm) | |||
自动提升装置 | 标配(步进马达式) | |||
面线夹线器 | 电子夹线器(电子面线张力控制系统) | |||
机针(出厂时) | DP×17 (#21) | |||
旋梭 | 标准旋梭 | 半回转大旋梭 | ||
针数可存储量 | 最多20,000针 | |||
标准图案数 | 51种图案 | |||
输入数据数 | 200种图案(多达150种图案可添加至缝制数据。) | |||
缩放功能 | 20~200%(1%单位), 可以通过增加/减少针距长度来放大/缩小图案 |
|||
存储方法 | 内部存储器 | |||
底线残量计数 | 标配(上/下方式) | |||
供油方式 | 旋梭(微量供油) | |||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | |||
缝纫机马达 | 450W小型交流伺服马达(直驱系统) | |||
耗电量 | 250VA | |||
重量 | 机头(包括马达)42kg,电子控制箱5.6kg |
*sti/min是“针/分钟”的缩写。
当您下订单时
针位
LK-1900BN-HS
LK-1900BN-WS
Guage: OP | WALK CLAMP FOOT ASM. | WALK CLAMP FOOT_RIGHT | WALK CLAMP FOOT_LEFT |
---|---|---|---|
Figure | |||
Remarks | P/N | P/N | P/N |
- | 13518659 | 13518600 | 13518709 |
- | 13548557 | 13548508 | 13548607 |
- | 13548151 | 13548102 | 13548201 |
- | 13542451 | 13542402 | 13542501 |
For knitted fabric | 13542964 | 13542915 | 13543012 |
- | 13571955 | 13571955 | 13571955 |
Guage: OP | FEED PLATE | CLOTH PRESSER LOWER PLATE | FEED PLATE BLANK | FEED PLATE | FEED PLATE |
---|---|---|---|---|---|
Figure | |||||
- | P/N | P/N | P/N | P/N | P/N |
A | 14116107 | 14137707 | 14120109 | 40021855 | - |
B | 14116206 | - | 14120208 | 40021856 | - |
C | 14116305 | - | 14120505 | 40021857 | - |
D | 14116404 | - | 14120307 | - | 40021858 |
E | 14116503 | - | 14120406 | - | 40021859 |
F | 14116602 | - | - | - | - |
G | 14116701 | - | - | - | - |
H | 14116800 | - | - | - | - |
I | 14116909 | - | - | - | - |
- | 13548003 | - | - | - | - |
- | 13554506 | - | - | - | - |
D9-14 | 13554803 | - | - | - | 40021873 |
12 | - | - | - | 40021876 | |
10 | - | - | - | 40021879 | |
14 | - | - | - | 40021882 |
Guage: OP | CLOTH PRESSER BLANK_RIGHT | CLOTH PRESSER BLANK_LEFT |
---|---|---|
Figure | ||
Remarks | P/N | P/N |
Plating | 14121701 | 14121800 |
No plating | 14121909 | 14122006 |
Plating | 40021851 | 40021852 |
No plating | 40021853 | 40021854 |
Guage: OP | INNER HOOK PRESSER ASM. | NEEDLE HOLE GUIDE | |
---|---|---|---|
Figure | |||
- | P/N | P/N | Remarks |
14103253 | B2426280000 | - | |
14103352 | B242628000B | Thick needle | |
14103659 | 14109607 | - | |
B1817210DAD | D2426282C00 | For knitted fabric | |
- | D2426MMCK00 | - |
Guage: OP | FINGER GUARD | |||
---|---|---|---|---|
Figure | ||||
- | P/N | P/N | P/N | P/N |
26224204 | 13573407 | 14120000 | 14135305 | |
13548300 | - | |||
Remarks | - | Vertical bar | - | - |
Guage: OP | WALK CLAMP FOOT ASM. | WALK CLAMP FOOT ASM._RIGHT | WALK CLAMP FOOT ASM._LEFT |
---|---|---|---|
Figure | |||
P/N | 14121263 | 14121255 | 14121354 |
Guage: OP | WALK CLAMP FOOT A_LEFT | WALK CLAMP FOOT A ASM._RIGHT | CLOTH PRESSER FOOT B_LEFT | CLOTH PRESSER FOOT B_RIGHT | WOLK CLAMP FOOT BLANK_LEFT | WOLK CLAMP FOOT BLANK_RIGHT |
---|---|---|---|---|---|---|
Figure | ||||||
P/N | 14137608 | 14137509 | 14137905 | 14137806 | 40021870 | 40021869 |
Guage | WOLK CLAMP FOOT_LEFT | WALK CLAMP FOOT_RIGHT |
---|---|---|
Figure | ||
Remarks | P/N | P/N |
D9-14 | 40021872 | 40021871 |
12 | 40021875 | 40021874 |
10 | 40021878 | 40021877 |
14 | 40021881 | 40021880 |
