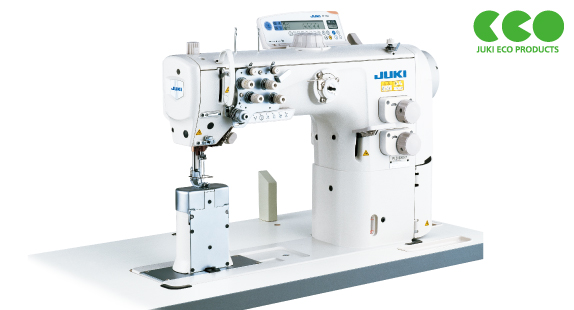

产品功能

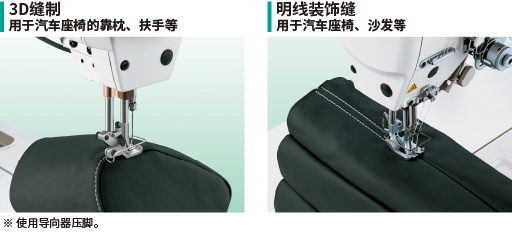

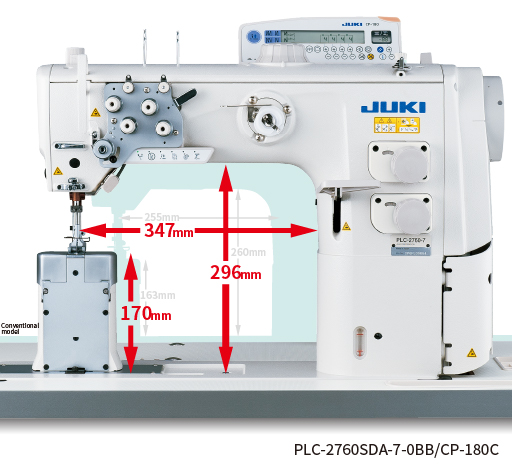

机臂与机针之间空间大,提升了作业效率
最适合厚料缝制的尖端机型。
经典的缝制品质

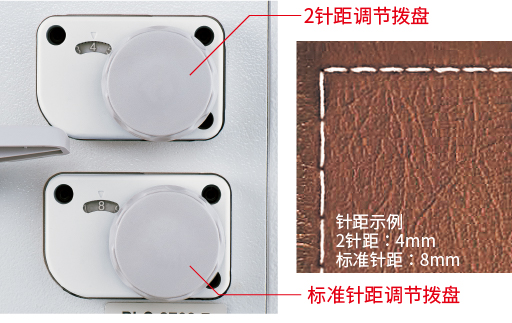

可以切换不同的针距长度
切线装置规格的缝纫机标配2针距调节拨盘。通过瞬间切换针距长度,一台缝纫机可以进行不同针距长度的缝制。
降低噪音和振动

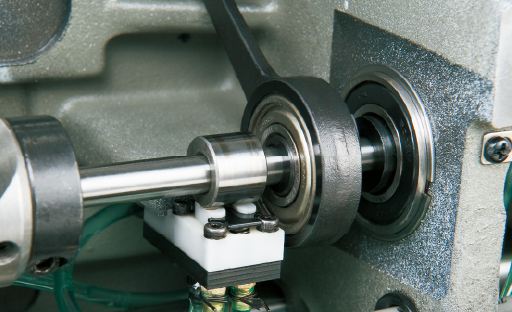

采用树脂部件,减轻振动点表面的重量。旋梭齿轮变更为锥齿轮,有效降低了噪音和振动。

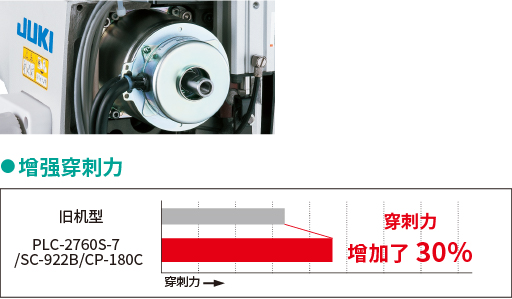

搭载高扭矩直驱马达
配有切线装置的缝纫机采用适合厚料的高扭矩直驱马达。反应性能出色,即使缝制高低段部,也能确保面料穿刺力。
※不包括不带自动切线装置的机型。

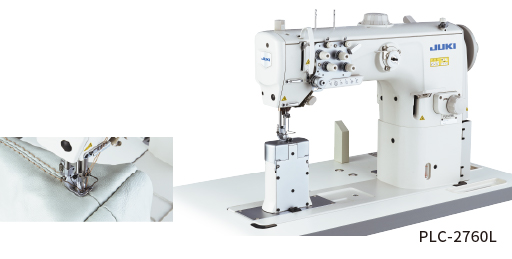

PLC-2760L(粗线规格)
PLC-2760L采用专门设计的旋梭、挑线杆和针位,可以使用6号粗线进行缝制。配备了专用的上下送布轨迹,最适合以粗线进行缝制。
PLC-2765(单针停止规格)
采用单针停止装置,即使缝制沙发转角等部位,也能获得均匀美观的缝迹。
基本性能

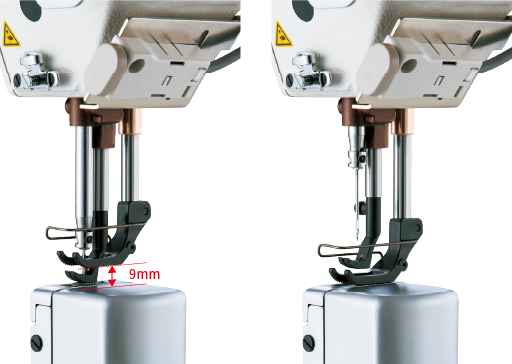

不会产生缝制错位的同步压脚/压脚交替上下移动机构
即使面料发生变化,所采用的送布机构也能保持同步压脚和压脚上下移动量之间的比率稳定。同步压脚和压脚的交替上下移动最大量为9mm。可以通过机器上部的大拨盘轻松设定。

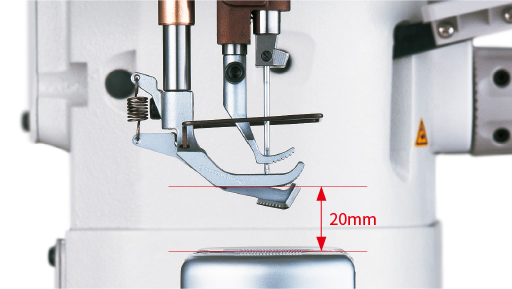

压脚提升量更高
自动压脚提升杆装置可实现20mm的提升量。可以轻松完成高级沙发的皮革和厚海绵的缝制工序。

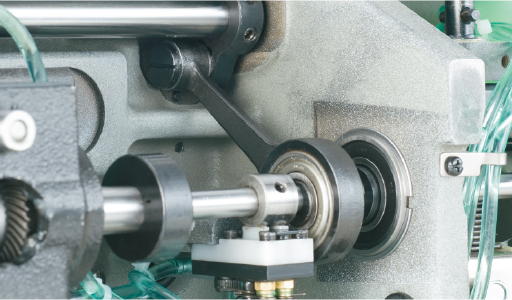

送布驱动凸轮的偏心率可调
送布驱动凸轮的偏心率可以调节。从而实现以最适合面料和线的送布量进行缝制。无需其他子类缝纫机。
可以调整的上下送布比率
上送布量保持不变,只需调整下送布量,就能变更上下送布量比率,防止面料打滑。
新型切线装置
即使缝制长度达到最大12mm,也能实现平稳切线。
不会产生缝制错位的同步压脚/压脚交替上下移动机构

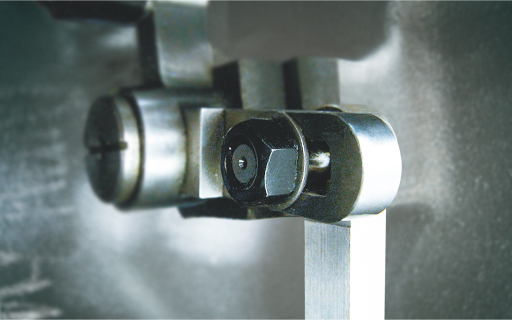

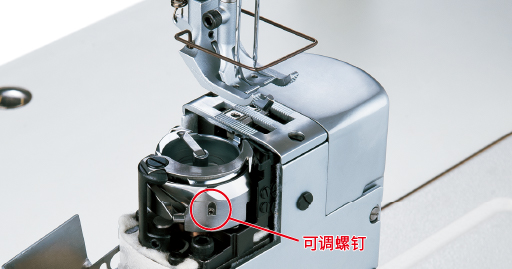

旋梭的护针量通过螺钉即可调节。护针调节更便捷。可以防止跳针,减少旋梭边缘的磨损。
新型供油系统
阀系统能有效防止油回流现象。低速运行也能平稳供油。旋梭的稳定供油,保证了优美的缝制质量。

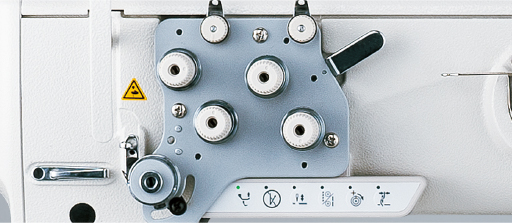

标配双重夹线器
可以使用低号线轻松进行高张力缝制,这对于使用单重张力法的旧机型来说很困难。配备双重张力夹线系统。
多功能6连开关(带自动切线装置)
切线规格的机器,可以通过多功能6连开关轻松设置单重或双重夹线器。(可用于厚料)
除单触式倒缝开关外,还配置了多功能6连开关。同步压脚和压脚的交替上下移动量切换、针距长度切换只需按一下开关即可完成。

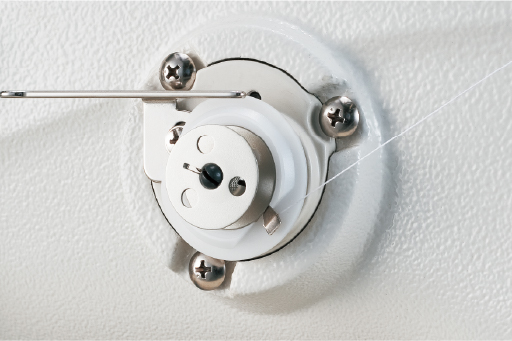

新型底线卷线装置
新型底线卷线装置无需进行手动卷线。
规格
产品型号 | PLC-2710S (大旋梭) PLC-2710NS (大旋梭) PLC-2710NM (小旋梭) | PLC-2710S-7 (大旋梭) PLC-2710NS-7 (大旋梭) PLC-2710NM-7 (小旋梭) | PLC-2760S (大旋梭) PLC-2760NS (大旋梭) PLC-2760NM (小旋梭) | PLC-2760S-7 (大旋梭) PLC-2760NS-7 (大旋梭) PLC-2760NM-7 (小旋梭) | PLC-2760L (大旋梭) | PLC-2765 (大旋梭) |
||
---|---|---|---|---|---|---|---|---|
类型 | 单针 | 双针 | ||||||
不带自动切线装置 (V型皮带规格) |
带自动切线装置 (直驱) |
不带自动切线装置 (V型皮带规格) |
带自动切线装置 (直驱) |
粗线规格 (V型皮带规格) |
单针停止规格 (V型皮带规格) |
|||
最大缝制速度 | 2,500sti/min* | 2,000sti/min* | 2,500sti/min* | |||||
机针 | 135×17 Nm100~180 标准Nm140 |
135×17 Nm140~200 标准Nm200 |
135×17 Nm100~180 标准Nm140 |
|||||
线 | TEX 50~167 | #8~#0 | TEX 50~167 | |||||
最大针距长度 | 12mm(正向/反向) | |||||||
针距调整方式 | 1针距调节拨盘 | 2针距调节拨盘 | 1针距调节拨盘 | 2针距调节拨盘 | 1针距调节拨盘 | 1针距调节拨盘 | ||
挑线杆 | 连杆式 | |||||||
自动倒缝功能 | 倒缝扳手类型 | 气动式 | 倒缝扳手类型 | 气动式 | 倒缝扳手类型 | 倒缝扳手类型 | ||
针杆行程 | 40mm | |||||||
旋梭 | 垂直轴2.0倍容量旋梭(抓手型) | |||||||
压脚提升量 | 手动:10mm 自动:20mm |
手动:10mm 自动:18mm |
||||||
交替上下移动 | 1~9mm | |||||||
交替上下移动调节方式 | 拨盘 | |||||||
DL装置 | 选配 | 标准配置 | 选配 | 标准配置 | 选配 | 选配 | ||
安全装置 | 标准配置 | |||||||
卷底线装置 | 内置于机臂 | |||||||
下送布微调机构 | 标准配置 | |||||||
供油方式 | 自动供油(油箱系统) | |||||||
从机针到机臂的距离 | 347mm | |||||||
柱高度 | 170mm | |||||||
膝动提升装置 | 标准配置 | - | 标准配置 | - | 标准配置 | 标准配置 | ||
自动提升装置 | 选配 | 标准配置 | 选配 | 标准配置 | 选配 | 选配 | ||
机头重量 | 76kg | 81kg | 79kg | 84kg | 79kg | 80kg | ||
电源要求/耗电量 | 单相100~120V/200~240V, 三相200~240V/193VA(带自动切线装置) |
|||||||
耗气量 | - | 0.1dm³/min (ANR) | - | 0.1dm³/min (ANR) | - | - |
*“sti/min”代表“针/分钟”。

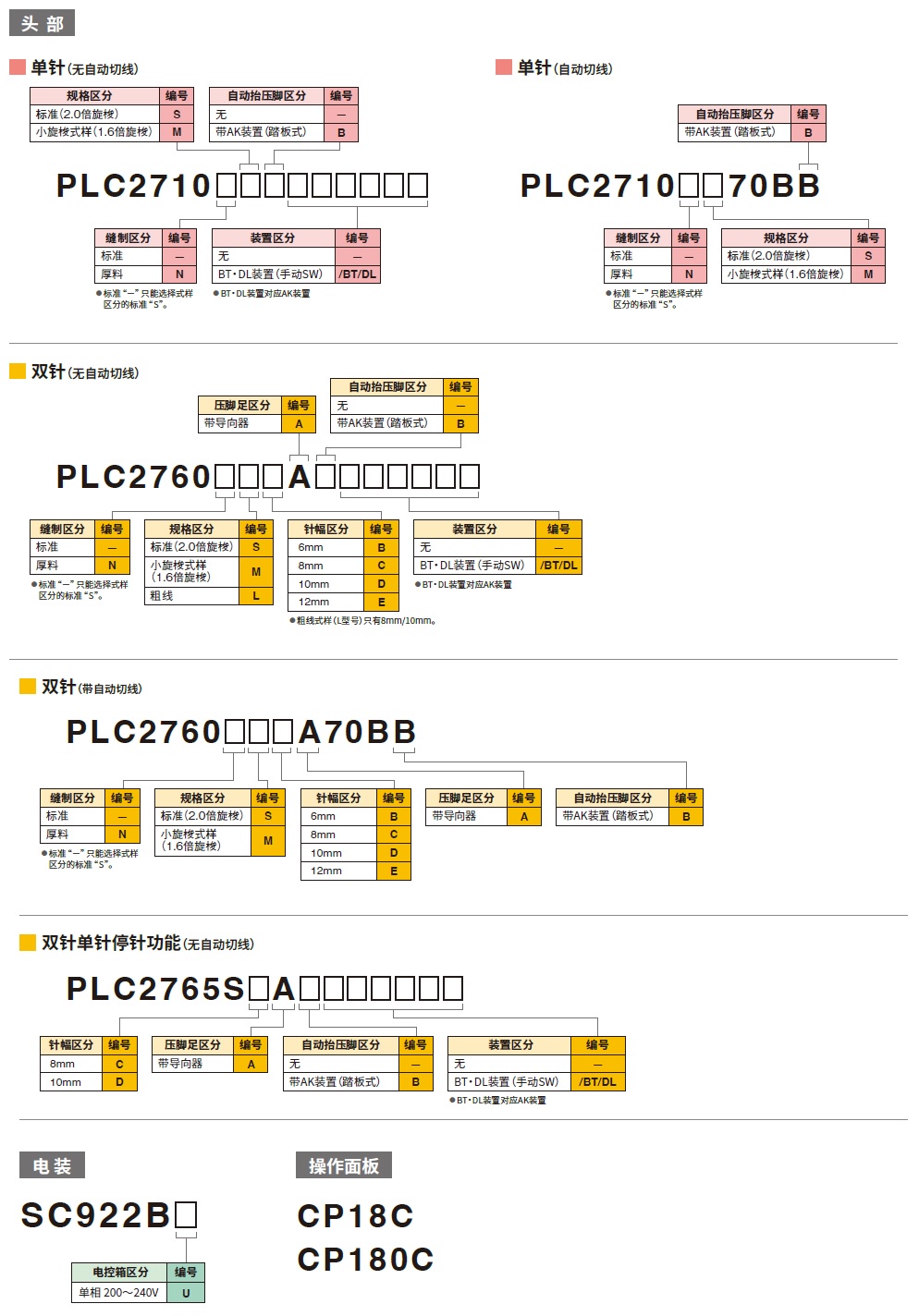

当您下订单时
针位
PLC-2760-7
Guage | GUAGE SET* | THROAT PLATE_NEEDLE THREAD BREAKAGE | FEED DOG | NEEDLE CLAMP ASM. | PRESSER FOOT ASM. | FINGER GUARD* | BED COVER | FEEDING FEET (PAIR) FOR THE GUIDE | SIDE COVERS (PAIR) | |
---|---|---|---|---|---|---|---|---|---|---|
Figure | - | |||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | |
3mm | 40171199 | 40145774 | 40145765 | 40144367 | 40144390 | - | 10786903 | 40129982 | 40061164 | 40145775 |
4mm | 40171201 | 40164657 | 40164656 | 40144369 | 10781557 | - | 10786903 | 40129982 | 40061806 | 40164675 |
6mm | 40171203 | 40130927 | 40130925 | 40038778 | 40038810 | With a center guide | 40038799 | 40129982 | 40038854 | 40134017 |
8mm | 40171205 | 40130908 | 40130907 | 40038776 | 40038808 | With a center guide | 40038799 | 40129982 | 40038852 | 40134018 |
10mm | 40171210 | 40130064 | 40130062 | 40038774 | 40038806 | With a center guide | 40038794 | 40129982 | 40038850 | 40134019 |
12mm | 40171229 | 40130928 | 40130926 | 40038772 | 40038802 | With a center guide | 40038794 | 40129982 | 40038848 | 40134020 |
14mm | 40171233 | 40171240 | 40171239 | 40144371 | - | - | - | - | - |
*A bed slide is not included in the gauge set.
*The finger guard is a component of the presser feet (pair).
PLC-2760
Guage | GUAGE SET* | NO THROAT PLATE_NEEDLE THREAD BREAKAGE | FEED DOG | NEEDLE CLAMP ASM. | PRESSER FOOT ASM. | FINGER GUARD* | BED COVER | FEEDING FEET (PAIR) FOR THE GUIDE | SIDE COVERS (PAIR) | |
---|---|---|---|---|---|---|---|---|---|---|
Figure | - | |||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | |
3mm | 40171198 | 40172353 | 40145765 | 40144367 | 40144390 | - | 10786903 | 40129982 | 40061164 | 40145775 |
4mm | 40171200 | 40172354 | 40164656 | 40144369 | 10781557 | - | 10786903 | 40129982 | 40061806 | 40164675 |
6mm | 40171202 | 40131017 | 40130925 | 40038778 | 40038810 | With a center guide | 40038799 | 40129982 | 40038854 | 40134017 |
8mm | 40171204 | 40131016 | 40130907 | 40038776 | 40038808 | With a center guide | 40038799 | 40129982 | 40038852 | 40134018 |
10mm | 40171208 | 40130065 | 40130062 | 40038774 | 40038806 | With a center guide | 40038794 | 40129982 | 40038850 | 40134019 |
12mm | 40171228 | 40131018 | 40130926 | 40038772 | 40038802 | With a center guide | 40038794 | 40129982 | 40038848 | 40134020 |
14mm | - | 40171244 | 40171239 | 40144371 | - | - | - | - | - | - |
*A bed slide is not included in the gauge set.
*The finger guard is a component of the presser feet (pair).
PLC-2760L
Guage | GUAGE SET* | NO THROAT PLATE_NEEDLE THREAD BREAKAGE | FEED DOG | NEEDLE CLAMP ASM. | PRESSER FOOT ASM._WITH CENTER GUIDE | FINGER GUARD* | BED COVER | FEEDING FEET (PAIR) FOR THE GUIDE | SIDE COVERS (PAIR) |
---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
8mm | 40171206 | 40153188 | 40153187 | 40038776 | 40038808 | 40038799 | 40129982 | 40067204 | 40134018 |
10mm | 40171212 | 40130066 | 40130063 | 40038774 | 40038806 | 40038794 | 40129982 | 40039271 | 40134019 |
12mm | 40171230 | 40171245 | 40172165 | 40038772 | 40038802 | 40038794 | 40129982 | - | 40134020 |
14mm | 40171234 | 40171246 | 40172166 | - | - | - | - | - | - |
16mm | 40171236 | 40171247 | 40172167 | - | - | - | - | - | - |
*A bed slide is not included in the gauge set.
*The finger guard is a component of the presser feet (pair).
PLC-2765
Guage | GUAGE SET* | NO THROAT PLATE_NEEDLE THREAD BREAKAGE | FEED DOG | NEEDLE CLAMP ASM._LEFT | NEEDLE CLAMP ASM._RIGHT | PRESSER FOOT ASM._WITH CENTER GUIDE | FINGER GUARD* | BED COVER | FEEDING FEET (PAIR) FOR THE GUIDE | SIDE COVERS (PAIR) |
---|---|---|---|---|---|---|---|---|---|---|
Figure | - | |||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N |
8mm | 40171207 | 40131016 | 40130907 | 40062043 | 40062041 | 40038808 | 40038799 | 40129982 | 40038852 | 40134018 |
10mm | 40171222 | 40130065 | 40130062 | 23023856 | 23021355 | 40038806 | 40038794 | 40129982 | 40038850 | 40134019 |
12mm | 40171231 | 40131018 | 40130926 | 40172168 | 40172170 | 40038802 | 40038794 | 40129982 | - | 40134020 |
14mm | 40171235 | 40171244 | 40171239 | 40172171 | 40172172 | - | - | - | - |
*A bed slide is not included in the gauge set.
*The finger guard is a component of the presser feet (pair).
PLC-2710-7
Guage | THROAT PLATE | FEED DOG | PRESSER FOOT ASM. | FEED FOOT ASM. | RULER EDGE GUIDE SIDE COVER | SIDE COVERS (PAIR) | |
---|---|---|---|---|---|---|---|
Figure | |||||||
- | P/N | P/N | P/N | P/N | P/N | P/N | Remarks |
40130067 | 40130061 | 10712552 | 10711653 | 40129979 | 40134098 | F | |
40134097 | A |
PLC-2710
Guage | THROAT PLATE | FEED DOG | PRESSER FOOT ASM. | FEED FOOT ASM. | RULER EDGE GUIDE SIDE COVER | SIDE COVERS (PAIR) | |
---|---|---|---|---|---|---|---|
Figure | |||||||
- | P/N | P/N | P/N | P/N | P/N | P/N | Remarks |
40130068 | 40130061 | 10712552 | 10711653 | 40129979 | 40134098 | F | |
40134097 | A |
