ＪＵＫＩ最新推出 超灵活贴片机”KE-2070・KE-2080″

商品信息

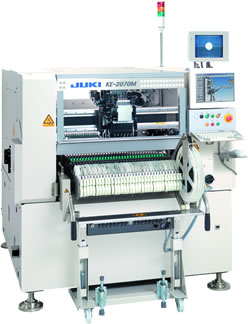

高速贴片机 KE-2070

适用于高速贴装小型元件的芯片贴片机。

特点

适应于高速贴装小型元件的芯片贴片机。不仅激光识别的元件对应范围广泛，而且使用MNVC选购件， 可以对小型IC元件进行高精度图像识别，支持灵活机动的生产线构成。

  • 芯片元件
    MNVC
    23,300CPH（激光识别 / 最佳条件）（0.155秒 / 芯片)
    18,300CPH（激光识别 / IPC9850）
  • IC元件
    4,600CPH（图像识别 / 使用MNVC选购件时）
  • 激光贴装头×1个（6吸嘴）
  • 0402（英制01005）芯片～33.5mm方形元件
  • 图像识别(使用MNVC选购件: 反射式／透过式识别、球识别)

※1 贴装速度条件不同时有差异
※2 更多详情请参见产品目录



激光识别
图像识别（选项）

规格

基板尺寸 Ｍ基板用(330×250mm) ○
L基板用(410×360mm) ○
L-Wide基板用 (510×360mm) (选购项) ○
E基板用(510×460mm)*1 ○
元件尺寸 激光识别 0402（英制01005）芯片～33.5mm方元件
图像识别 标准摄像机 mnvc 3mm方元件*2～33.5mm方元件
高分辨率摄像机（选购项） mnvc 1.0×0.5mm*3～20mm方元件
元件贴装速度 芯片元件 最佳条件 0.155秒/芯片(23,300CPH)
IPC9850 18,300CPH
IC元件*5 mnvc 4,600CPH*5
元件贴装精度 激光识别 ±0.05mm（Cpk≧1）
图像识别 ±0.04mm
元件贴装种类 最多80种（换算成8mm带）*6


*1 有关E基板的事宜，请向敝公司推销员询问。
*2 使用 MNVC（选购项）
*3 使图像识别分辩率摄像机及MNVC(均为选购件)时。
*4 实际工效：IC元件的贴装速度是在M尺寸基板上整面贴装36个QFP(100针以上)或BGA(256球以上)时的换算值。
(CPH=平均1小时的贴装元件数量)
*5 使用MNVC（选购件）、全吸嘴同时吸取时的换算值。
*6 使用多层托盘更换器最多可达110品种。

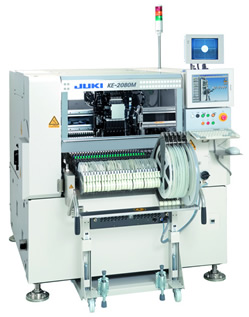

高速贴片机 KE-2080

适应于贴装IC或复杂形状异形元件的高精度通用贴片机

特点

适应于贴装IC或复杂形状异形元件的高精度通用贴片机。而且还具有高速贴装小型元件能力的１台综合性贴片机。

  • 芯片元件
    20,200CPH（激光识别 / 最佳条件）（0.178秒 / 芯片）
    16,700CPH（激光识别 / IPC9850）
  • IC元件
    1,850CPH (图像识别 / 实际生产工效)
    4,860CPH (图像识别 / 使用MNVC选购件时)
  • 激光贴装头×1个（6吸嘴）&
    高分辨率视觉贴装头×1个（1吸嘴）
  • 0402（英制01005）芯片～74mm方形元件、或50×150mm
  • 图像识别（反射式／透过式识别、球识别、分割识别）

※1 贴装速度条件不同时有差异
※2 更多详情请参见产品目录


高分辨率视觉贴装头
激光识别
图像识别（选项）

基本仕様

基板尺寸 M基板用(330×250mm) ○
L基板用(410×360mm) ○
L-Wide基板用 (510×360mm) (选购项) ○
E基板用(510×460mm)*1 ○
元件尺寸 激光识别 0402（英制01005）芯片～33.5mm方元件
图像识别 标准摄像机 3mm方元件*2～74mm方元件 或 50×150mm
高分辨率摄像机（选购项） 1.0×0.5mm*3～48mm方元件 或 24×72mm
元件贴装速度 芯片元件 最佳条件 0.178秒/芯片(20,200CPH)
IPC9850 16,700CPH
IC元件*3 1,850CPH
mnvc4,860CPH*4
元件贴装精度 激光识别 ±0.05mm（Cpk≧1）
图像识别 ±0.03mm（使用MNVC(选购件)时±0.04mm）
元件贴装种类 最多80种（换算成8mm带）*5


*1 有关E基板的事宜，请向敝公司推销员询问。

*2 使用 MNVC（选购项）

*3 使用高分辩率摄像机(选购件)时。

*4 实际工效：IC元件的贴装速度是在M尺寸基板上整面贴装36个QFP(100针以上)或BGA(256球以上)时的换算值。
(CPH=平均1小时的贴装元件数量)

*5 使用MNVC（选购件）、全吸嘴同时吸取时的换算值。
