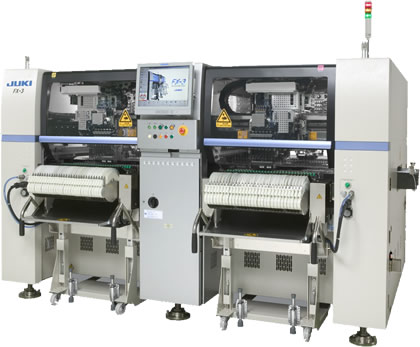

ＪＵＫＩ于2008年5月发布新产品“高速贴片机FX-3”
正式进军电子元件贴装的高速机领域。

近年来，随着手机、笔记本电脑和数码相机等电子产品的普及，其生产所需印刷基板的量产需求也在不断扩大。为满足广大用户的需求，ＪＵＫＩ株式会社（总经理：中村和之 东证一部上市）于2008年5月面向全球市场发布了最新产品“高速贴片机FX-3”。

自1987年进军电子贴装领域以来，ＪＵＫＩ以中速贴片机为主占据了中速机市场的主要份额。近年来，随着电子产品的精益求精，为满足生产一线多种，大量，高速的需求，ＪＵＫＩ推出FX-3并宣布进军高速贴片机市场。

FX-3以坚固的机体为基础，在XY轴全轴采用了最新研发的线性伺服马达；并充分发挥了深受用户信赖的ＪＵＫＩ“3E模块理念”的优点，做为整个生产线的模块之一，对其进行最优化设计从而最大限度的实现了高速贴装。

首先，FX-3采用了４个贴装头×４臂轴×２个贴装站的构造，加之可同时对6吸嘴进行识别的激光调节感应器LNC60(曾为敝公司的人气机种KE系列所采用，深受用户好评)，其单体贴装速度达到了0.049秒/chip（74,000CPH ／ IPC9850：60,000CPH）。同时，FX-3还可与敝公司现有机种共享吸嘴、元件供应装置和生产数据，既使您的现有资产得到了有效运用，又可以随时调整生产线的结构、保障生产线的平衡。

长期以来，ＪＵＫＩ贴片机以其卓越的扩张性和通用性获得广大用户的信赖和好评。近年来，为满足多种少量和电子元件小型化的生产需求，继1993年发布了中速灵活贴片机KE系列之后、敝公司又于2003年推出了高速模块贴片机FX-1R。另一方面，市场发展日新月异，多种少量的生产已演化为超小元件多种大量的贴装，同时，用户对占地面积等成本方面的要求也愈来愈突出。高速贴片机FX-3的诞生，可以充分满足广大用户在以上几个方面的需求。

FX-3将于6/11～13在JISSO PROTEC 2008正式亮相，敬请关注。

特点

生产性能的提高

标准配备2个贴装站 / 4臂轴 / 4贴装头 / 24吸嘴。左右两个贴装站分别备有前后两个贴装头，可交错进行贴装。同时，XY轴采用了高应答性高精度的线性伺服马达，使贴装速度达到了0.049秒/chip（74,000CPH / IPC9850：60,000CPH）。

减少占地面积、实现生产利益的最大化

FX-3的纵深为1,650mm，与业界其他同类高速模块贴片机相比，占地面积最小、机体最为精巧。较之FX-1R而言，其面积有效利用率提高了1.8倍，所以，即使在相对狭窄的车间里也可以设置相对多的生产线。

与高密度贴装相吻合的贴装质量

由于基板固定不动，所以在贴装过程中基板不会受到任何损伤，保证了元件贴装的稳定性。

￥采用了比图像识别系统分解度更高的激光识别系统来对元件进行定心。由于激光感应器被装载在贴装头上，可以在吸片——贴片的移动过程中对元件进行识别，实现了高速、高精度的贴装。

￥在贴装头吸取元件后，通过激光感应器对元件的状态进行识别，可在第一时间里测知其是否产生了立碑或歪斜等不良现象。另外，运用激光感应器还可在贴装后检测在吸嘴部是否留有未贴装元件，以减少不良品的产生。

简便的机种切换

可同时装配120个供料器（飞达），满足多品种的生产需求。

元件对应能力强

可多岐对应01005芯片——33.5mm方形元件的贴装。

优越的性能价格比

可与现有设备共享供料器（飞达）、吸嘴以及生产线控制软件，通过资产互融节省了您的设备投资。

操作简便

大型触摸显示屏和图解化界面显示使您的操作变得更为简易。同时，日语、汉语和英语可以瞬时切换表示。

规格

※1L-wide基板规格为选购品
※2传送高度为900mm时
