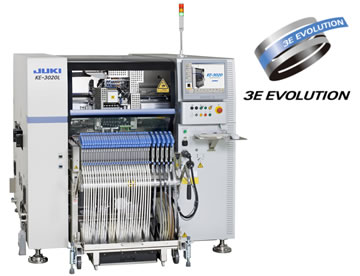

JUKI最新推出 高速通用贴片机“KE-3020/3020R”
连接高速贴片机“FX-3”,构成高速电动生产线,
JUKI通用贴片机新系列“KE-3020/3020R”开始销售
JUKI株式会社于9月21日开始销售新高速通用贴片机“KE-3020/3020R”。“KE-3020/3020R”通用机与“FX-3”芯片机相接,可以构成高速全线电动生产线。
JUKI作为将芯片机和通用机根据生产量的需求,可以灵活地对生产线进行配套的先锋,自1993年开始销售「KE系列」以来深受广大顾客好评。特别是通用机,不仅适应元件的范围广,而且又可以高速贴装小型元件和随意更改生产线的运行,得到顾客的高度评价。
这次发售的新系统“KE-3020/3020R”是“KE-2080”的上级机。在继承了「KE系列」通用机的特长上,采用了在高速模块化贴片机“FX-3”上实现的电动带式供料器与机械式带式供料器并用的“Hybrid Feeder规格”。
将“KE-3020/3020R”与“FX-3”相接,可以使整个生产线全部成为电动带式供料,组成适应广泛生产需求的高质量、多功能的生产线。此外,与“FX-3”一样,可以将电动式供料器与机械式供料器以统一更换台车为单位互换,使客户现有的机械式带式供料器和统一更换台车照常使用,投资效率更加优越。
“KE-3020/3020R”在沿袭了“FX-3”的设计思路的同时还大幅度地提高了操作性。其一操作画面采用了大型触摸显示屏易于操作,其二显示画面图形化使操作为视觉化。并且,还配备了一边操作一边确认生产之前准备工的 “支援准备功能”、以及帮助在制作形状复杂的元件数据时简单易懂的“通用图像示教功能”等,更进一步提高了可操作性能。
在为维持和提高客户的产品质量方面,为您准备了在换供料器时为防止装错供料器的“元件检测功能”、 除去贴片机内离子静电的“离子静电消除装置”等。
JUKI通过提高高速通用贴片机“KE-3020/3020R”与“FX-3”的相容性,将进一步扩大在高速机市场的销售。
机种 | 高速通用贴片机 KE-3020/3020R |
---|---|
开始销售日期 | 2010年9月21日 |
特点
同行业中首创的Hybrid Feeder规格通用贴片机
电动带式供料器与机械带式供料器可以以统一更换台车为单位同机使用。而且,以往的设备的统一更换台车、机械带式供料器也可继续使用。这样,使更现有资产有效地利用,提高了投资效率。
继承了KE系列的适应性
元件的适应范围为从0402元件(0.4mm×0.2mm规格的微小芯片元件)到74mm的方形元件、50mm×150mm的大型元件,在生产线中可以充分地发挥元件的适应能力和运行上的灵活性。
芯片元件的贴装速度:20,900CPH(0.172秒/片 :最佳条件)、(IPC9850标准:17,100CPH)
IC元件的搭载速度:2,200CPH(比以前机型提高19%)(使用MNVC选购件时:5,800CPH)
优秀的操作性
操作画面为全图形化和采用了大型触摸显示屏,实现了视觉化操作。
“支援准备功能”:依次显示生产之前准备工作的步骤,一边确认一边操作。
“通用图像示教功能”:简单易懂地向导制作异型元件数据时的手续。
适应范围广
新设置了能对应生产大型LCD(液晶显示屏)监视器的XL尺寸的基板规格,基板最大适应尺寸为:610×560mm。
适应助焊剂转写。(选项)
为提高产品质量的新技术
“元件检测功能”:生产前或交换元件时,检测电容容量或电阻值、极性,以避免误装的发生。可同时对6个元件进行检查,缩短换料、生产准备时间。
“离子静电消除装置”:中和贴片机内的静电,消除基板、元件的静电。
耗电量低
大幅度地降低了耗电量(比以往设备节电25%)。
【关于3E EVOLUTION】
JUKI株式会社自1993年起,便致力于 “3E”(EASY、ECONOMY、EXPANSION=简便、经济、扩展)产品理念,为顾客提供高品质的产品和优质的服务。
从2010年起,JUKI以 “更”EASY、“更”ECONOMY、“更”EXPANSION为目标,推出了以「3E EVOLUTION“进化”」为新的经营理念,与客户携手共进,共创美好未来!
规格
基板尺寸 | L基板用(410×360) | ○ | |
---|---|---|---|
L-Wide基板用(510×360)*1 | ○ | ||
XL基板用(610×560) | ○ | ||
元件尺寸 | 12mm仕様 | ○ | |
20mm仕様 | ○ | ||
25mm仕様(XL基板用のみ) | ○ | ||
元件尺寸 | 激光识别 | 0402~33.5mm正方形元件 | |
图像识别 | 1.0×0.5mm~74mm方元件 或 50×150mm | ||
元件贴装速度 | 芯片元件 | 最佳条件 | 20,900CPH |
IPC9850 | 17,100CPH | ||
IC元件 | 5,800CPH *2 | ||
2,200CPH | |||
元件贴装精度 | 激光识别 | ±0.05mm(Cpk≧1) | |
图像识别 | ±0.03mm(Cpk≧1) | ||
元件贴装种类 | 最多80种(换算成8mm带) |
*1:L-Wide型基板规格为选购品
*2:使用 MNVC(选购项)
