ＪＵＫＩ最新推出 精巧、高速、高效能通用贴片机 JX-200
商品信息

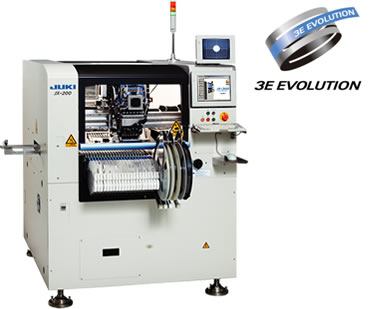

扩大贴装元件范围的 精巧、高速、高效能通用贴片机 “JX-200”上市
JUKI自5月9日起将推出扩大贴装元件范围的简单、引进顺利的精巧、高速、高效能通用贴片机
“JX-200”。该机适于用拟将手工贴装及手工插件的工作切换到使用贴片机贴装的客户。
新产品“JX-200”以当前热销的精巧、高速、高效能贴片机 JX-100为基础，加上了JUKI独特的激光识别功能，并在标准配备了图像识别功能，因而可以识别从芯片元件到33．5mm方形小型密间距IC以及各种特殊形状元件的贴装作业，扩大了贴装范围。
该机型除可生产尺寸为410mm×250mm的标准基板外，还可通过使用选购件，生产用于LED等产品中的尺寸达800mm×250mm的长尺寸基板。
此外，该机型中采用触摸屏，可确保初次导入贴片机的客户也能通过简单明了的视觉效果掌握机器的使用。
“JX-200”体积之小巧在业内亦属首屈一指，只需一台贴片机就可完成从芯片元件到特殊形状元件的贴装；并且可用于生产长尺寸LED基板, 具有卓越的通用性。今后，我们将在以中国为主的新兴国家扩大销售。
| 机种 | 精巧、高速、高效能通用贴片机 JX-200 |
|---|---|
| 开始销售日期 | 2011年5月9日 |
特点
出色的通用性
- 备有JUKI独特的识别功能——激光识别功能。并标准配备摄像装置，可实现图像识别，从而扩大了可贴装元件的范围；贴装范围广，支持从芯片元件到33.5mm方形小型密间距IC以及各种特殊形状元件等的贴装作业。
- 芯片元件贴装速度18,050CPH（0.199秒/芯片：最佳条件；IPC9850条件：13,900CPH）、 IC元件贴装速度可达4,400CPH。
简单的操作性
- 采用GUI(图形用户界面)，操作画面采用简单易懂的视觉触摸屏，初学者也可轻松操作。
- 通过公认的数据制作简单性能，可以缩短熟练时间，确保顺利导入设备。
卓越的经济效益
- 外形尺寸为宽1,455mm×纵深1,295mm×高1,460mm、重约1,000㎏，体积小重量轻，可节省作业空间。
- 额定功率为 1.6 kVA，设计中充分考虑到了节电。
- 吸嘴及带式供料器、生产数据与上一代机型具备兼容性，可确保有效运用资产。
可支持贴装LED(选购件)
- 虽然体积轻巧，但可生产照明等产品中所用的最大尺寸为800mm×250mm的长尺寸基板。 具备可防止LED颜色及光度出现偏差的功能，使得应对LED贴装作业的能力得到提升。
【关于3E EVOLUTION】
JUKI公司自1993年起，以“3E”(EASY、ECONOMY、EXPANSION＝操作简单,经济实惠，扩展性高的产品)作为经营理念，一贯地坚持了向所有顾客提供更加优秀的产品，更加周到的服务。
从2010年起，JUKI将此“3E”理念提升为应该 “更”EASY、“更”ECONOMY、“更”EXPANSION的新“3E EVOLUTION‘进化’”作为新经营理念为展开未来创建新的世界。
规格
| 基板尺寸 | Min.50 × 50 ～ Max.800*1 × 250mm | ||
|---|---|---|---|
| 元件高度 | 12mm规格 | ○ | |
| 20mm规格 | ○ | ||
| 元件尺寸 | 激光识别 | 0603*2～边长33.5mm方形元件 | |
| 图像识别 | 标准摄像机 | 3mm方元件～33.5mm方元件 | |
| 高分辨率摄像机 （选购项） |
1.0×0.5mm～24.0mm方形元件 | ||
| 元件贴装速度 | 芯片元件 | 最佳条件 | 0.199秒/芯片（18,050CPH） |
| IPC9850 | 13,900 CPH | ||
| IC元件 | 4,400 CPH | ||
| 元件贴装精度 | 激光识别 | ±0.05mm（±3σ） | |
| 图像识别 | ±0.04mm | ||
| 元件贴装种类 | 最多60种（换算成8mm带） | ||
*1：使用长尺寸基板选项时。（标准规格为最大410mm）
*2：贴装0603部品时，必须要有ＨＭＳ选项。
