特点
- 适合多品种少批量的生产
通过具有良好的计划性和零件对应力的新开发吸嘴和供给机，实现了较高的生产性 - 可对应所有生产形态
- 根据多数导入实绩的信赖品质
 |
 |
 |
|
2071 |
2070 |

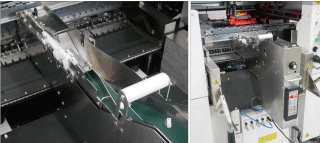

最适合散装零件的通用散装供料器 |
|
迷你卡盘吸嘴 |
||
规格
| 基板尺寸 | 1次搬送 | 50×50㎜～410×360㎜ |
|---|---|---|
| 2次搬送 | 50×50㎜～800×360㎜ | |
| 基板重量 | 2kg | |
| 元件高度 | 30㎜ | |
| 元件尺寸 | 0603～□50㎜ | |
| 电源 | 三相 AC200～415V | |
| 额定功率 | 2.2kVA | |
| 漏电断路器 | 标准 | |
| 空气消费量 | 81L /min | |
| 传送高度为 | 900㎜、950㎜ | |
| 外形尺寸(W×D×H） | 1,454×1,505×1,450㎜ | |
| 重量 | 約1,300kg | |
选购件一览表
| 后面操作装置 | ● | |
|---|---|---|
| 传送高度为 950㎜ | ● | |
| 图像识别装置(3D) | ● | |
| 引脚校正治具 | ● | |
| 一括交换台車 | ● | |
| 键盘 | ● | |
| 基板自动宽度调整 | ● | |
| 外圈照明 | ● | |
| 超级底座 | ● | |
最大可安装数量 *¹
| 卷盘供料器 （8 ㎜编带换算） |
径向供料器 | 卧式供料器 | 管装供料器 | 通用 散装供料器 MVF |
托盘 | TR5SNK 托盘行数 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MRF-S | MRF-SN | MRF-L | MAF-S | MAF-L | 全 | 一半 | |||||
| 18mm间距台架 | 56 | 18 | 18 | 14 | 14 | 10 | 10 | 5 | 1 | 2 | 40 |
| 12mm间距台架 | 不可使用 | 16 | 18 | 12 | 16 | 12 | 12 | 6 | 1 | 2 | 40 |
*1 同一种供料器的最大安装数量（前后合计）
*2 根据供给装置安装位置的不同，可能会限制可移动头。详情请咨询营业员。
