吸取 / 贴片监视

贴装工艺的眼睛
Placement Monitor

对应机型

KE-2070/KE-2080/KE-2080R/FX-3R/KE-3010/KE-3020V/KE-3020VR

下载产品目录 网上咨询

特点

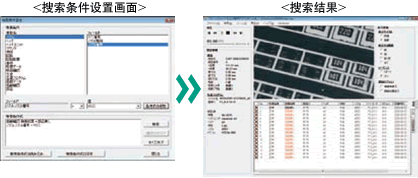

不良原因分析工具

将已拍摄的图像保存在数据库中。在发生了不良时,可以从数据库中搜索图像数据,易于进行原因分析。并且,还拥有“摄像模式”与“数字变焦功能”等丰富的分析支持功能。

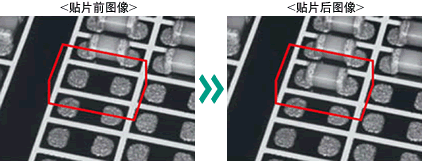

部件有无判定

通过对部件贴片前后图像进行比较分析,可以进行部件有无的判定。

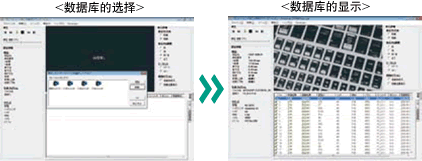

数据库管理

对拍摄的图像和贴片机信息建立数据库保存。从备份文件中选择指定的数据库可以显示以前的数据。

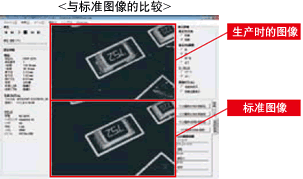

新品种基板投产辅助

在生产新品种基板开始后,可以并列显示正常贴片后元件的标准图像和实际生产或试生产中所拍摄的图像。据此可以轻松地验证贴片状态并缩短新品种基板的投产时间。

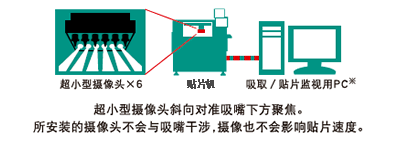

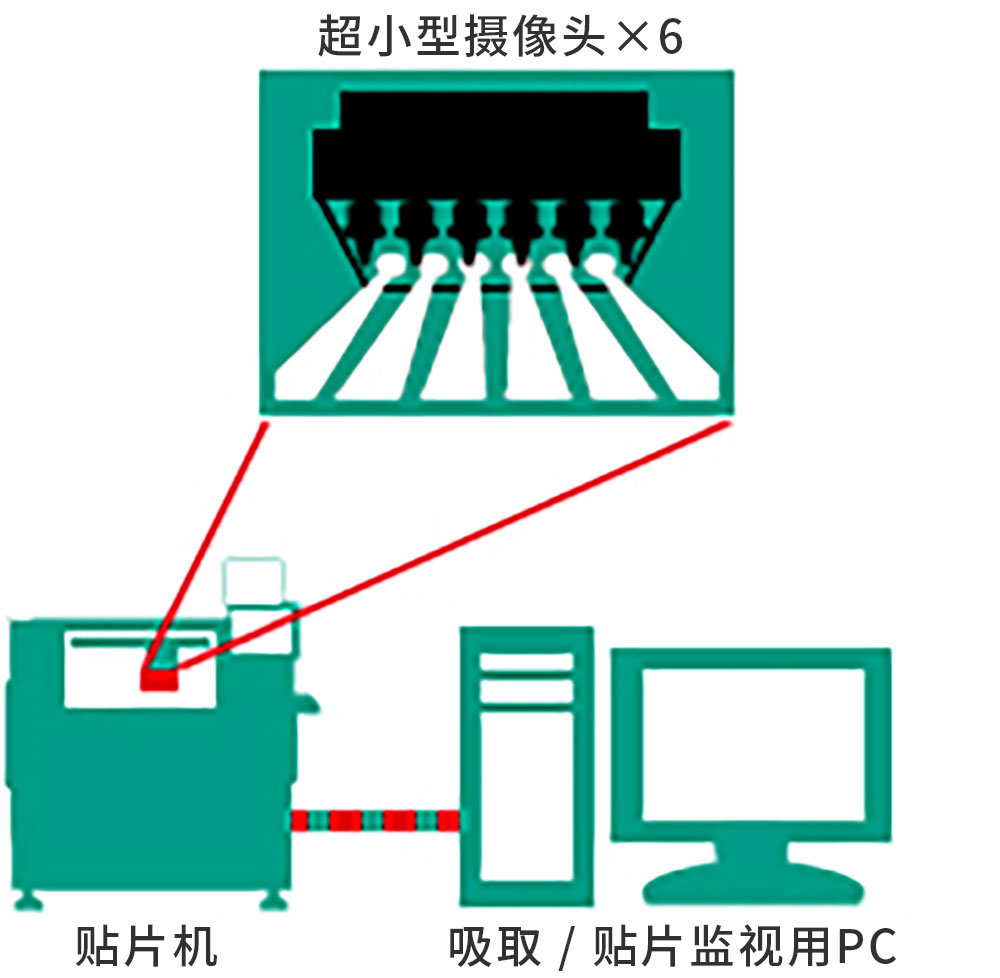

什么是”吸取/贴片监视”

安装在贴装头上的新开发超小型摄像头可以 实时拍照并保存部件的吸取、搭载动作。 在发生了不良时, 根据已保存的图像数据实现通过目视来进行不良原因分析。

※吸取/贴片监视用PC

规格

基本规格

对应机型 KE-2070/KE-3010 KE-2080/KE-2080R/
KE-3020V/KE-3020VR
FX-3R
摄像头视野 12.0 × 7.5mm 10.3 × 7.3mm 10.3 × 6.1mm
摄影图象的
大致衡量数据
每张图象的
使用容量
约200KB(位图画像(*.bmp))、约50~120KB(压缩画像(*.png)) (单色)
每小时的
使用容量
约18.3GB 约16.7GB 约52.8GB*4*5
判断有无部品时的
适合部品的尺寸
部件尺寸 最小0.4 × 0.2mm 〜 最大5.0 × 5.0mm
部件高度 最大2.0mm

计算机推荐规格

CPU 2.66GHz以上(Intel Core™ 2 Quad 以上)
内存 4GB以上
HDD容量 C盘 : 750GB 以上 (内藏式SATA)
D盘 : 2.25TB 以上 (内藏式SATA, RAID 0)
(制成C盘及D盘,D盘用作数据储存区域。) *1*2
芯片组 Intel X58 芯片组 或 有具互换性的芯片组
DVD-ROM驱动器 1台
USB接口 1个以上接口
LAN接口 1个以上接口
监视器分辨率 1024 × 768以上
扩展插槽 PCI总线 全尺寸 1个插槽 *3
OS Microsoft Windows 7 Professional 32 bit

*1 D盘不要使用外接式硬盘。
*2 推荐HDD的容量可保存位图图像(*.bmp)格式的图片大约1,300万张图像(相当于260万点部品)。
*3 为了与贴片机进行通信,必须加装JUKI指定的IEEE1394a扩展卡。
*4 安装4个吸取贴片监视、摄影4张图像的总和。
*5 也能选择5张摄影模式。详细事宜,请咨询。

* Microsoft Windows 7 为美国 Microsoft Corporation 在美国及其他国家的注册商标。
* Intel Core 是 Intel Corporation 公司在美国及其他国家的登录商标。
