产品功能

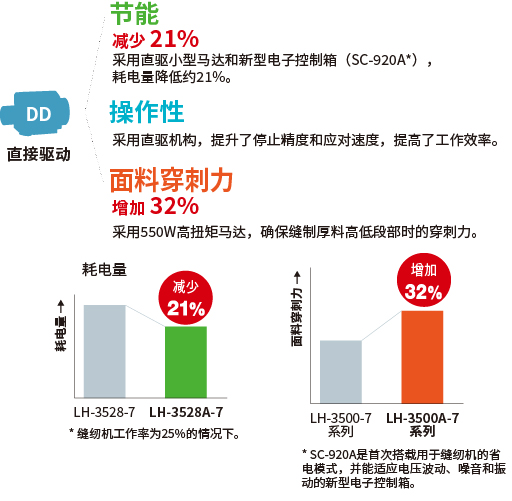

采用直驱机构,更节能,操作性强,增强了机针对面料的穿刺力
LH-3500A系列全机型均配置半干式机头JUKI独家提供
LH-3500A系列全机型均采用半干式机头,能消除面部(针杆部)的油渍污染。

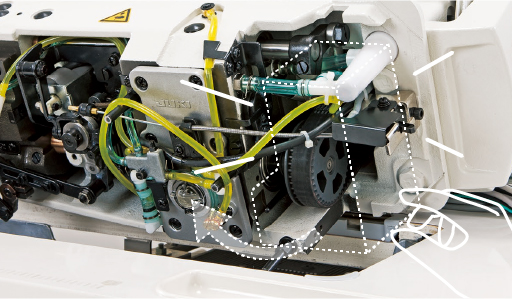

送布方式可轻松切换
在重新调查了供油方式后,将油箱位置设在缝纫机内部。因此,机台下方有足够空间,便于送布方式(“针送布”和“下送布”)的切换,以及送布时相的切换(同步皮带重新放置)。
针送布和下送布的切换

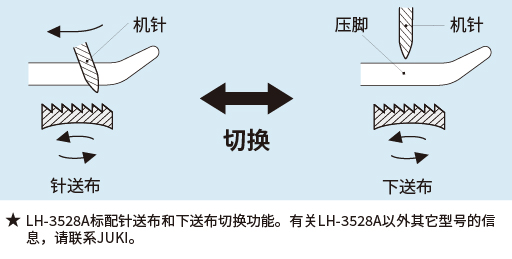

缝制薄料或类似面料时,必须避免起皱。通过简单的调节和更换针位,就能切换为下送布方式。与针送布相比,下送布可有效防止皱褶,实现低张力缝制。
各种机型以应对各类面料
根据薄料到厚料的各种产品,选择最适合的规格。
生产支持功能
操作面板CP-18A和CP-180A具备生产支持功能
生产支持功能由三种不同的功能(六种不同的模式)组成,即产量控制功能、操作测量功能和底线残量计数功能。各功能的生产支持作用各不相同。可以根据需要选择适当的功能(模式)。
参数设定可以在机顶的操作面板上进行,有助于减轻操作人员变更设定的负担。
基本性能
根据缝制规格实现最合适的线张力JUKI独家提供

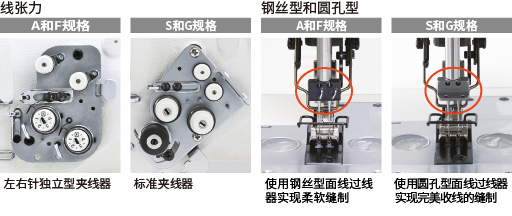

两种类型的夹线器可供选择
根据机型采用两种不同的夹线机构。A和F规格,缝制质量高,不起皱,缝迹均匀。S和G规格,缝制范围广,即使使用粗线也能完美收线。
钢丝型和圆孔型面线过线器
根据不同的机型,开发了钢丝型和圆孔型两种面线过线器(夹线器)。采用钢丝型的A和F规格,对应薄料和内衣缝制,不产生皱褶,缝迹均匀。采用圆孔型的S和G规格,对应需要完美收线的面料。此外,G规格标配了引导压脚,使压线工序更有效。
切线机构可靠性强
经改进的直动式切线装置,能精准切线。即使是粗线,也能准确无误地剪切面线和底线。此外,提高了切线装置的底线张力。
有益于面料的微量提升机构

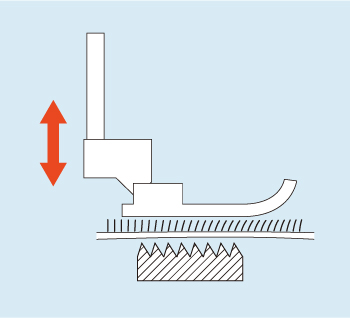

通过调节压脚提升杆的偏心销,能微量提升压脚。
缝制毛料和弹性面料时,轻轻抬起压脚可减轻面料的负荷。面料处理更容易,缝制时不会破坏面料原有的质感。
两种新供油机构可选JUKI独家提供
环保机油方式(循环式)

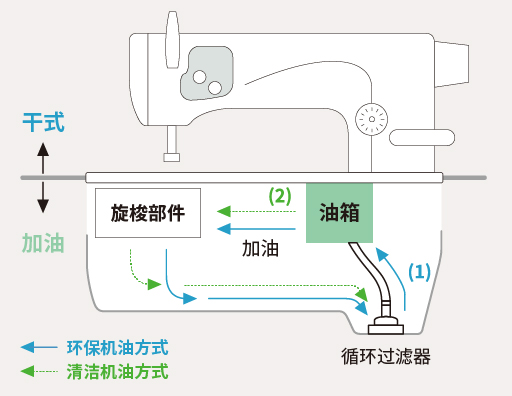

从旋梭周边滴落到底盘中的机油,过滤掉灰尘和污垢后,返回油箱。这样可以省却供油作业,降低油耗。
清洁机油方式
从旋梭周边滴落到底盘的机油,不返回到油箱,始终向旋梭供应干净的机油。
★供油方法可以根据需要进行切换。
规格
产品型号 | LH-3528A-A | LH-3528A-F | LH-3528A-S | LH-3528A-G | ||
---|---|---|---|---|---|---|
用途 | 薄料 | 内衣 | 中厚料 | 牛仔和 厚料 |
||
单针停止装置 | 未配备 | |||||
旋梭 | 垂直轴标准旋梭 | |||||
供油方式 | 半干式/旋梭部位:微量供油(油箱式) | |||||
最大缝制速度 | 3,000sti/min* | |||||
从机针到机臂的距离 | 120mm(高)×266mm(宽)×87mm(颚部高度) | |||||
送布系统 | 针送布和下送布的切换 | |||||
最大针距长度 | 5mm | 4mm | 5mm | |||
针杆行程 | 33.4mm | |||||
挑线杆 | 滑动型 | |||||
夹线装置 | 左右针独立型(平缝规格) | 标准规格 | ||||
卷线装置 | 内置机头 | |||||
压脚提升量 | 7mm(手动式),13mm(膝动式) | |||||
供油方法 | 环保机油方式(循环式),清洁机油方式 | |||||
油箱容量 | 280cm³ | |||||
供油 | JUKI新型1号Defrix Oil(等同于ISO VG7) | |||||
机针 | DP × 5 (#9) #9~#16 |
DP × 5 (#10) #9~#16 |
DP × 5 (#14) #9~#16 |
DP × 5 (#21) #16~#23 |
||
包装外形尺寸(mm) | LH-3528A:718mm(高)× 341mm(宽)× 744mm(长) LH-3528A-7:768mm(高)× 341mm(宽)× 744mm(长) |
|||||
机头重量 (包括包装) |
LH-3528A: 48kg LH-3528A-7:61kg(带AK:63kg) LH-3528A-F-0B:50kg(带AK:63kg) |
*“sti/min”代表“针/分钟”。

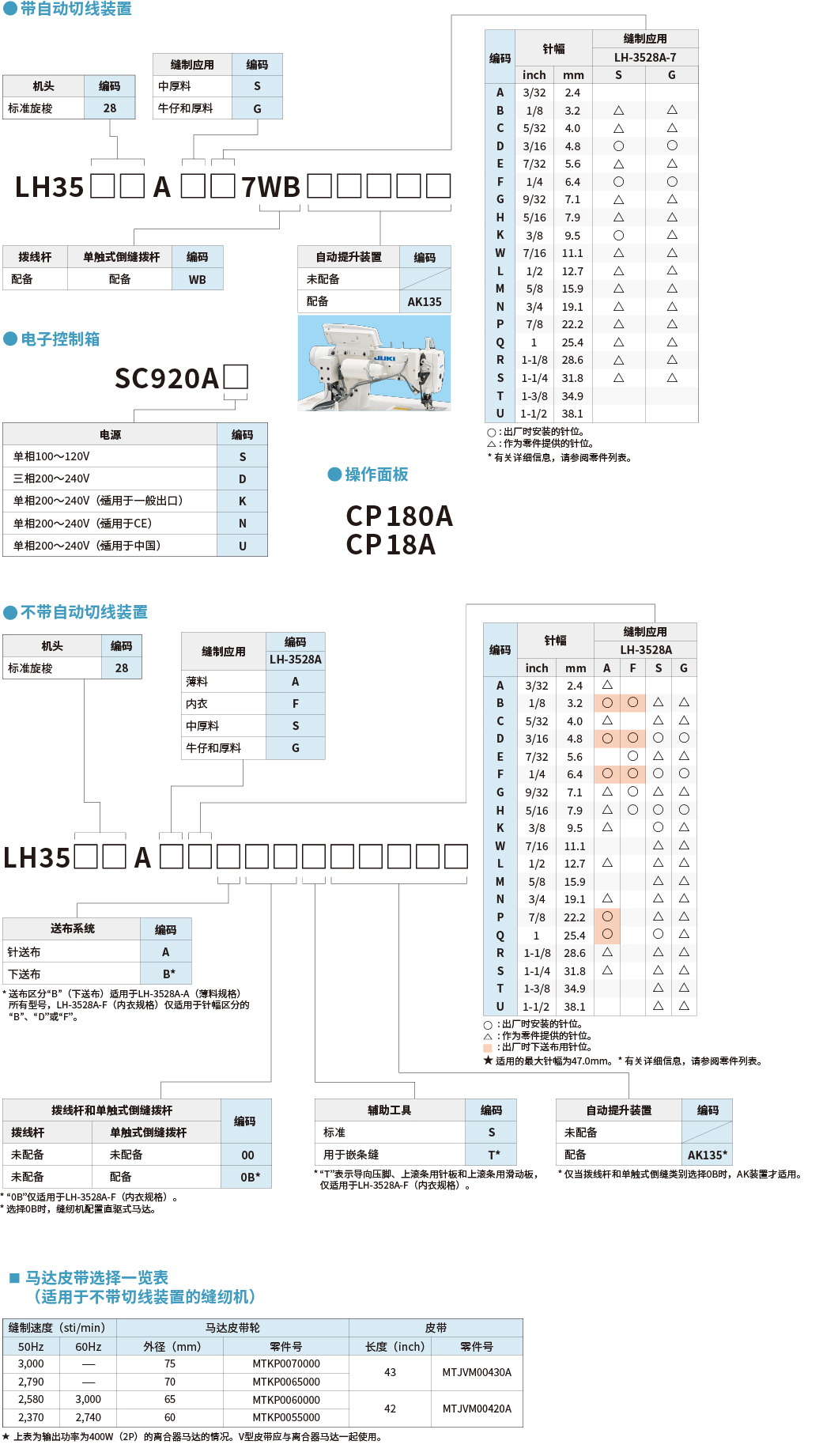

当您下订单时
针位
LH-3528A-A
Guage | FEED DOG | FEED DOG_LOWER FEED | FEED DOG_LOWER FEED | NEEDLE CLAMP ASM. | PRESSER FOOT ASM. | PRESSER FOOT ASM._LOWER FEED | ||
---|---|---|---|---|---|---|---|---|
Figure | ||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||
A | 3/32 | 2.4 | 40033714 | - | - | 40035875 | 22637557 | - |
B | 1/8 | 3.2 | 40033715 | 23205107 | - | 40026027 | 22637656 | 10391852 |
C | 5/32 | 4.0 | 40033716 | - | - | 40026029 | 22637755 | - |
D | 3/16 | 4.8 | 40033718 | 23205305 | - | 10147858 | 22637854 | 10392058 |
E | 7/32 | 5.6 | - | - | - | 40026033 | - | - |
F | 1/4 | 6.4 | 40033720 | 23205503 | - | 10148054 | 22638050 | 10392256 |
G | 9/32 | 7.1 | 40033722 | - | - | 40026037 | 22638258 | - |
H | 5/16 | 7.9 | 40033723 | - | - | 10148252 | 22638357 | - |
K | 3/8 | 9.5 | 40033724 | - | - | 10148351 | 22638456 | - |
W | 7/16 | 11.1 | - | - | - | 40026043 | - | - |
L | 1/2 | 12.7 | 40033727 | 40062249 | 22848105 | 40026045 | 22638753 | 10392751 |
M | 5/8 | 15.9 | - | - | - | 40026047 | - | - |
N | 3/4 | 19.1 | 40033729 | 40052251 | 22848303 | 40026049 | 22638951 | 10393056 |
P | 7/8 | 22.2 | 40033731 | 40062252 | 22848402 | 40026051 | 22639157 | 22844450 |
Q | 1 | 25.4 | 40033732 | 40062253 | 22848501 | 10148955 | 22639256 | 33844559 |
R | 1-1/8 | 28.6 | 40033733 | - | - | 40026055 | 22639355 | - |
S | 1-1/4 | 31.8 | 40033734 | - | - | 40026057 | 22639454 | - |
T | 1-3/8 | 34.9 | - | - | - | 40026059 | - | - |
U | 1-1/2 | 38.1 | - | - | - | 40026061 | - | - |
Remarks | Wire type |
Guage | THROAT PLATE | THROAT PLATE FOR BINDING | THROAT PLATE_LOWER FEED | THROAT PLATE_LOWER FEED | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._FRONT | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
A | 3/32 | 2.4 | 22625008 | - | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
B | 1/8 | 3.2 | 22625107 | 22628002 | 22845200 | - | 22601058 | 22600555 | 40051633 | 40042874 |
C | 5/32 | 4.0 | 22625206 | 22628101 | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
D | 3/16 | 4.8 | 22625305 40095288 | 22628200 | 22845408 | - | 22601058 | 22600555 | 40051633 | 40042874 |
E | 7/32 | 5.6 | 22625404 | 22628309 | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
F | 1/4 | 6.4 | 22625503 40094772 | 22628408 | 22845606 | - | 22601058 | 22600555 | 40051633 | 40042874 |
G | 9/32 | 7.1 | 22625602 | 22628507 | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
H | 5/16 | 7.9 | 22625701 | 22628606 | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
K | 3/8 | 9.5 | 22625800 | - | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
W | 7/16 | 11.1 | 22625909 | - | - | - | 22601058 | 22600555 | 40051633 | 40042874 |
L | 1/2 | 12.7 | 22626006 | - | - | 40062254 | 22601157 | 22600654 | 40045729 | 40042874 |
M | 5/8 | 15.9 | 22626105 | - | - | - | 22601157 | 22600654 | 40045729 | 40042874 |
N | 3/4 | 19.1 | 22626204 | - | - | 40062256 | 22601157 | 22600654 | 40045729 | 40042874 |
P | 7/8 | 22.2 | 22626303 | - | - | 40062257 | 22601256 | 22600753 | 40045730 | 40042874 |
Q | 1 | 25.4 | 22626402 | - | - | 40062258 | 22601256 | 22600753 | 40045730 | 40042874 |
R | 1-1/8 | 28.6 | 22626501 | - | - | - | 22601256 | 22600753 | 40045730 | 40042874 |
S | 1-1/4 | 31.8 | 22626600 | - | - | - | 22601355 | 22600852 | 40045731 | 40042874 |
T | 1-3/8 | 34.9 | 22626709 | - | - | - | 22601355 | 22600852 | 40045731 | 40042874 |
U | 1-1/2 | 38.1 | 22626808 | - | - | - | 22601355 | 22600852 | 40045731 | 40042874 |
Remarks | Option |
LH-3528A-F
Guage | FEED DOG | FEED DOG | FEED DOG_LOWER FEED | FEED DOG_LOWER FEED | NEEDLE CLAMP ASM. | PRESSER FOOT ASM. | PRESSER FOOT ASM._LOWER FEED | SWIVEL GUIDE PRESSER ASM. | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
A | 3/32 | 2.4 | - | - | - | - | 40035875 | - | - | - |
B | 1/8 | 3.2 | 40033563 | 40035883 | 23205107 | - | 40026027 | 22627152 | 10391852 | 22647051 |
C | 5/32 | 4.0 | - | - | - | - | 40026029 | - | - | - |
D | 3/16 | 4.8 | 40033564 | 40035884 | 23205305 | - | 10147858 | 22627350 | 10392058 | 22647150 40095293 |
E | 7/32 | 5.6 | 40033565 | 40035885 | - | - | 40026033 | 22627459 | - | 22647259 |
F | 1/4 | 6.4 | 40033566 | 40035886 | 23205503 | - | 10148054 | 22627559 | 10392256 | 22647358 40094776 |
G | 9/32 | 7.1 | 40033567 | 40035887 | - | - | 40026037 | 22627657 | - | 22647457 |
H | 5/16 | 7.9 | 40033568 | 40035888 | - | - | 10148252 | 22627756 | - | 22547556 |
K | 3/8 | 9.5 | - | - | - | - | 10148351 | - | - | - |
W | 7/16 | 11.1 | - | - | - | - | 40026043 | - | - | - |
L | 1/2 | 12.7 | - | - | 40062249 | 22848105 | 40026045 | - | 10392751 | - |
M | 5/8 | 15.9 | - | - | - | - | 40026047 | - | - | - |
N | 3/4 | 19.1 | - | - | 40052251 | 22848303 | 40026049 | - | 10393056 | - |
P | 7/8 | 22.2 | - | - | 40062252 | 22848402 | 40026051 | - | 22844450 | - |
Q | 1 | 25.4 | - | - | 40062253 | 22848501 | 10148955 | - | 33844559 | - |
R | 1-1/8 | 28.6 | - | - | - | - | 40026055 | - | - | - |
S | 1-1/4 | 31.8 | - | - | - | - | 40026057 | - | - | - |
T | 1-3/8 | 34.9 | - | - | - | - | 40026059 | - | - | - |
U | 1-1/2 | 38.1 | - | - | - | - | 40026061 | - | - | - |
Remarks | Option | Wire type | binding |
Guage | THROAT PLATE | THROAT PLATE FOR BINDING | THROAT PLATE_LOWER FEED | THROAT PLATE_LOWER FEED | SLIDE PLATE ASM._FRONT SLIDE PLATE ASM._FRONT | SLIDE PLATE ASM._FRONT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||||||
A | 3/32 | 2.4 | 22625008 | - | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
B | 1/8 | 3.2 | 22625107 | 22628002 | 22845200 | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
C | 5/32 | 4.0 | 22625206 | 22628101 | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
D | 3/16 | 4.8 | 22625305 40095288 |
22628200 | 22845408 | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
E | 7/32 | 5.6 | 22625404 | 22628309 | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
F | 1/4 | 6.4 | 22625503 40094772 |
22628408 | 22845606 | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
G | 9/32 | 7.1 | 22625602 | 22628507 | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
H | 5/16 | 7.9 | 22625701 | 22628606 | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
K | 3/8 | 9.5 | 22625800 | - | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
W | 7/16 | 11.1 | 22625909 | - | - | - | 40042874 | 23206709 | 22601058 | 22600555 | 40051633 |
L | 1/2 | 12.7 | 22626006 | - | - | 40062254 | 40042874 | 23206709 | 22601157 | 22600654 | 40045729 |
M | 5/8 | 15.9 | 22626105 | - | - | - | 40042874 | 23206709 | 22601157 | 22600654 | 40045729 |
N | 3/4 | 19.1 | 22626204 | - | - | 40062256 | 40042874 | 23206709 | 22601157 | 22600654 | 40045729 |
P | 7/8 | 22.2 | 22626303 | - | - | 40062257 | 40042874 | 23206709 | 22601256 | 22600753 | 40045730 |
Q | 1 | 25.4 | 22626402 | - | - | 40062258 | 40042874 | 23206709 | 22601256 | 22600753 | 40045730 |
R | 1-1/8 | 28.6 | 22626501 | - | - | - | 40042874 | 23206709 | 22601256 | 22600753 | 40045730 |
S | 1-1/4 | 31.8 | 22626600 | - | - | - | 40042874 | 23206709 | 22601355 | 22600852 | 40045731 |
T | 1-3/8 | 34.9 | 22626709 | - | - | - | 40042874 | 23206709 | 22601355 | 22600852 | 40045731 |
U | 1-1/2 | 38.1 | 22626808 | - | - | - | 40042874 | 23206709 | 22601355 | 22600852 | 40045731 |
Remarks | binding | Option |
LH-3528A-S
Guage | FEED DOG | FEED DOG | FEED DOG_LOWER FEED | FEED DOG_LOWER FEED | NEEDLE CLAMP ASM. | PRESSER FOOT ASM._TIP DIVIDED | PRESSER FOOT ASM._LOWER FEED | ||
---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||||
A | 3/32 | 2.4 | - | - | - | - | 10147551 | - | - |
B | 1/8 | 3.2 | - | 40033563 | 23205107 | - | 10147650 | 40035896 | 10391852 |
C | 5/32 | 4.0 | 22630206 | 40025784 | - | - | 10147759 | 40035897 | - |
D | 3/16 | 4.8 | 22630404 | 40025785 | 23205305 | - | 10147858 | 22640353 | 10392058 |
E | 7/32 | 5.6 | 22630503 | 40025786 | - | - | 10147957 | 22640452 | - |
F | 1/4 | 6.4 | 26630602 | 40025787 | 23205503 | - | 10148054 | 22640551 | 10392256 |
G | 9/32 | 7.1 | 26630800 | 40025788 | - | - | 10148153 | 22640759 | - |
H | 5/16 | 7.9 | 26630909 | 40025789 | - | - | 10148252 | 22640858 | - |
K | 3/8 | 9.5 | 26631006 | 40025790 | - | - | 10148351 | 22640957 | - |
W | 7/16 | 11.1 | 26631105 | 40025791 | - | - | 10148450 | 22641054 | - |
L | 1/2 | 12.7 | 26631303 | 40025792 | 40062249 | 22848105 | 10148559 | 22641525 | 10392751 |
M | 5/8 | 15.9 | 26631402 | 40025793 | - | - | 10148658 | 22641351 | - |
N | 3/4 | 19.1 | 26631501 | 40025794 | 40052251 | 22848303 | 10148757 | 22641450 | 10393056 |
P | 7/8 | 22.2 | 26631709 | 40025795 | 40062252 | 22848402 | 10148856 | 22641658 | 22844450 |
Q | 1 | 25.4 | 26631808 | 40025796 | 40062253 | 22848501 | 10148955 | 22641757 | 33844559 |
R | 1-1/8 | 28.6 | 26631907 | 40025797 | - | - | 10149052 | 22641856 | - |
S | 1-1/4 | 31.8 | 26632004 | 40025798 | - | - | 10149151 | 22641955 | - |
T | 1-3/8 | 34.9 | 22622103 | 40025799 | - | - | 10149250 | 22642052 | - |
U | 1-1/2 | 38.1 | 26632202 | 40025800 | - | - | 10149359 | 22642151 | - |
Remarks | Option | Hole type |
Guage | THROAT PLATE | THROAT PLATE FOR BINDING | THROAT PLATE_LOWER FEED | THROAT PLATE_LOWER FEED | SLIDE PLATE ASM._FRONT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
A | 3/32 | 2.4 | 22625008 | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
B | 1/8 | 3.2 | 22625107 | 22628002 | 22845200 | - | 40042874 | 22601058 | 22600555 | 40051633 |
C | 5/32 | 4.0 | 22625206 | 22628101 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
D | 3/16 | 4.8 | 22625305 40095288 |
22628200 | 22845408 | - | 40042874 | 22601058 | 22600555 | 40051633 |
E | 7/32 | 5.6 | 22625404 | 22628309 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
F | 1/4 | 6.4 | 22625503 40094772 |
22628408 | 22845606 | - | 40042874 | 22601058 | 22600555 | 40051633 |
G | 9/32 | 7.1 | 22625602 | 22628507 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
H | 5/16 | 7.9 | 22625701 | 22628606 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
K | 3/8 | 9.5 | 22625800 | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
W | 7/16 | 11.1 | 22625909 | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
L | 1/2 | 12.7 | 22626006 | - | - | 40062254 | 40042874 | 22601157 | 22600654 | 40045729 |
M | 5/8 | 15.9 | 22626105 | - | - | - | 40042874 | 22601157 | 22600654 | 40045729 |
N | 3/4 | 19.1 | 22626204 | - | - | 40062256 | 40042874 | 22601157 | 22600654 | 40045729 |
P | 7/8 | 22.2 | 22626303 | - | - | 40062257 | 40042874 | 22601256 | 22600753 | 40045730 |
Q | 1 | 25.4 | 22626402 | - | - | 40062258 | 40042874 | 22601256 | 22600753 | 40045730 |
R | 1-1/8 | 28.6 | 22626501 | - | - | - | 40042874 | 22601256 | 22600753 | 40045730 |
S | 1-1/4 | 31.8 | 22626600 | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
T | 1-3/8 | 34.9 | 22626709 | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
U | 1-1/2 | 38.1 | 22626808 | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
Remarks | Option |
LH-3528A-G
Guage | FEED DOG | FEED DOG | FEED DOG_LOWER FEED | FEED DOG_LOWER FEED | NEEDLE CLAMP ASM. | PRESSER FOOT ASM._TIP DIVIDED | PRESSER FOOT ASM._LOWER FEED | SWIVEL GUIDE PRESSER ASM. | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
A | 3/32 | 2.4 | - | - | - | - | 10147551 | - | - | - |
B | 1/8 | 3.2 | B1613512B0H | - | 23205107 | - | 10147650 | 40035896 | 10391852 | - |
C | 5/32 | 4.0 | B1613512C0H | - | - | - | 10147759 | 40071909 | - | - |
D | 3/16 | 4.8 | B1613512D0H | 40025801 | 23205305 | - | 10147858 | 22816557 | 10392058 | 40095293 |
E | 7/32 | 5.6 | B1613512E0H | 40025802 | - | - | 10147957 | 22816656 | - | - |
F | 1/4 | 6.4 | B1613512F0H | 40025803 | 23205503 | - | 10148054 | 22816755 | 10392256 | 40094776 |
G | 9/32 | 7.1 | B1613512G0H | 40025804 | - | - | 10148153 | 22816854 | - | - |
H | 5/16 | 7.9 | B1613512H0H | 40045805 | - | - | 10148252 | 22816953 | - | - |
K | 3/8 | 9.5 | B1613512K0H | 40045806 | - | - | 10148351 | 22817050 | - | - |
W | 7/16 | 11.1 | 40075311 | 40045807 | - | - | 10148450 | 40033941 | - | - |
L | 1/2 | 12.7 | B1613512L0H | 40045808 | 40062249 | 22848105 | 10148559 | 22817159 | 10392751 | - |
M | 5/8 | 15.9 | B1613512M0H | 40045809 | - | - | 10148658 | 40033945 | - | - |
N | 3/4 | 19.1 | B1613512N0H | 40045810 | 40052251 | 22848303 | 10148757 | 40033947 | 10393056 | - |
P | 7/8 | 22.2 | B1613512P0H | 40045811 | 40062252 | 22848402 | 10148856 | 40033949 | 22844450 | - |
Q | 1 | 25.4 | B1613512Q0H | 40045812 | 40062253 | 22848501 | 10148955 | 40033951 | 33844559 | - |
R | 1-1/8 | 28.6 | B1613512R0H | 40045813 | - | - | 10149052 | 40033953 | - | - |
S | 1-1/4 | 31.8 | B1613512S0H | 40045814 | - | - | 10149151 | 40033955 | - | - |
T | 1-3/8 | 34.9 | B1613512T0H | 40045815 | - | - | 10149250 | 40033957 | - | - |
U | 1-1/2 | 38.1 | B1613512U0H | 40045816 | - | - | 10149359 | 40033959 | - | - |
Remarks | Option | Hole type |
Guage | THROAT PLATE | THROAT PLATE FOR BINDING | THROAT PLATE_LOWER FEED | THROAT PLATE_LOWER FEED | SLIDE PLATE ASM._FRONT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | ||
---|---|---|---|---|---|---|---|---|---|---|
Figure | ||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | ||||||||
A | 3/32 | 2.4 | - | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
B | 1/8 | 3.2 | - | 22628002 | 22845200 | - | 40042874 | 22601058 | 22600555 | 40051633 |
C | 5/32 | 4.0 | - | 22628101 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
D | 3/16 | 4.8 | 40095288 | 22628200 | 22845408 | - | 40042874 | 22601058 | 22600555 | 40051633 |
E | 7/32 | 5.6 | - | 22628309 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
F | 1/4 | 6.4 | 40094772 | 22628408 | 22845606 | - | 40042874 | 22601058 | 22600555 | 40051633 |
G | 9/32 | 7.1 | - | 22628507 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
H | 5/16 | 7.9 | - | 22628606 | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
K | 3/8 | 9.5 | - | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
W | 7/16 | 11.1 | - | - | - | - | 40042874 | 22601058 | 22600555 | 40051633 |
L | 1/2 | 12.7 | - | - | - | 40062254 | 40042874 | 22601157 | 22600654 | 40045729 |
M | 5/8 | 15.9 | - | - | - | - | 40042874 | 22601157 | 22600654 | 40045729 |
N | 3/4 | 19.1 | - | - | - | 40062256 | 40042874 | 22601157 | 22600654 | 40045729 |
P | 7/8 | 22.2 | - | - | - | 40062257 | 40042874 | 22601256 | 22600753 | 40045730 |
Q | 1 | 25.4 | - | - | - | 40062258 | 40042874 | 22601256 | 22600753 | 40045730 |
R | 1-1/8 | 28.6 | - | - | - | - | 40042874 | 22601256 | 22600753 | 40045730 |
S | 1-1/4 | 31.8 | - | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
T | 1-3/8 | 34.9 | - | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
U | 1-1/2 | 38.1 | - | - | - | - | 40042874 | 22601355 | 22600852 | 40045731 |
Remarks | Option |

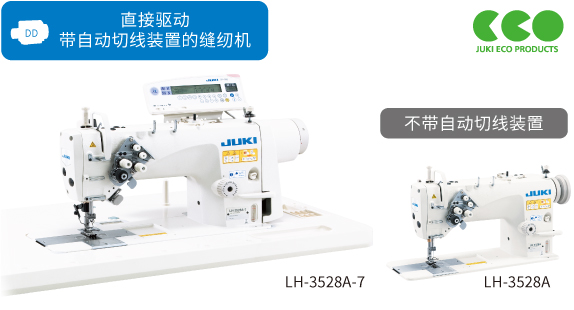

LH-3528A-7
Guage | FEED DOG | FEED DOG | FEED DOG | FEED DOG | NEEDLE CLAMP ASM. | NEEDLE CLAMP ASM. | PRESSER FOOT ASM._TIP DIVIDED | PRESSER FOOT ASM._TIP DIVIDED | SWIVEL GUIDE PRESSER ASM. | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||
Needle width | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||||||
A | 3/32 | 2.4 | - | - | - | - | 40035875 | 10147551 | - | - | - |
B | 1/8 | 3.2 | 40061270 | 40035890 | 40053705 | 40053705 | 40026027 | 10147650 | 40035896 | 40035896 | - |
C | 5/32 | 4.0 | 40061271 | 40025817 | 40071911 | - | 40026029 | 10147759 | 40035897 | 40071909 | - |
D | 3/16 | 4.8 | 40061272 | 40025818 | 40035891 | 40025831 | 10147858 | 10147858 | 22640353 | 22816557 | 40095293 |
E | 7/32 | 5.6 | 40061273 | 40025819 | 40050009 | 40025832 | 40026033 | 10147959 | 22640452 | 22816656 | - |
F | 1/4 | 6.4 | 40061274 | 40026715 | 40035892 | 40025833 | 10148054 | 10148054 | 22640551 | 22816755 | 40094776 |
G | 9/32 | 7.1 | 40061275 | 40025820 | 40050010 | 40025834 | 40026037 | 10148153 | 22640759 | 22816854 | - |
H | 5/16 | 7.9 | 40061276 | 40025821 | 40050011 | 40025835 | - | 10148252 | 22640858 | 22816953 | - |
K | 3/8 | 9.5 | 40061277 | 40025822 | 40035893 | 40025836 | 10148351 | 10148351 | 22640957 | 22817050 | - |
W | 7/16 | 11.1 | - | 40025823 | - | 40025837 | 40026043 | 10148450 | 22641054 | 40033941 | - |
L | 1/2 | 12.7 | 40061278 | 40025824 | 40035894 | 40025838 | 40026045 | 10148559 | 22641252 | 22817159 | - |
M | 5/8 | 15.9 | 40061279 | 40025825 | 40071912 | 40025839 | 40026047 | 10148658 | 22641351 | 40033945 | - |
N | 3/4 | 19.1 | 40061280 | 40025826 | 40035895 | 40025840 | 40026049 | 10148757 | 22641450 | 40033947 | - |
P | 7/8 | 22.2 | 40061281 | 40025827 | 40071913 | 40025841 | 40026051 | 10148856 | 22641658 | 40033949 | - |
Q | 1 | 25.4 | 40061282 | 40025828 | 40071914 | 40025842 | - | 10148955 | 22641757 | 40033951 | - |
R | 1-1/8 | 28.6 | 40061283 | 40025829 | 40071915 | 40025843 | 40026055 | 10149052 | 22641856 | 40033953 | - |
S | 1-1/4 | 31.8 | 40061284 | 40025830 | 40071916 | 40025844 | 40026057 | 10149151 | 22641955 | 40033955 | - |
T | 1-3/8 | 34.9 | - | - | - | - | 40026059 | 10149250 | - | - | - |
U | 1-1/2 | 38.1 | - | - | - | - | 40026061 | 10149359 | - | - | - |
Remarks | Stitch spec S | Stitch spec S, Option | Stitch spec G | Stitch spec G, Option | Wire type, Stitch spec AF | Hole type, Stitch spec SG | Stitch spec S | Stitch spec G | Stitch spec G |
Guage | THROAT PLATE | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._RIGHT | SLIDE PLATE ASM._LEFT | SLIDE PLATE ASM._FRONT | ||
---|---|---|---|---|---|---|---|
Figure | |||||||
Needle width | P/N | P/N | P/N | P/N | P/N | ||
Code | inch | mm | |||||
A | 3/32 | 2.4 | - | - | - | - | - |
B | 1/8 | 3.2 | 40035881 | 40025247 | 40025245 | 40051633 | 40042880 |
C | 5/32 | 4.0 | 40025485 | 40025247 | 40025245 | 40051633 | 40042880 |
D | 3/16 | 4.8 | 40025490 40095289* |
40025247 | 40025245 | 40051633 | 40042880 |
E | 7/32 | 5.6 | 40025491 | 40025247 | 40025245 | 40051633 | 40042880 |
F | 1/4 | 6.4 | 40025492 40094773* |
40025247 | 40025245 | 40051633 | 40042880 |
G | 9/32 | 7.1 | 40025493 | 40025247 | 40025245 | 40051633 | 40042880 |
H | 5/16 | 7.9 | 40025494 | 40025247 | 40025245 | 40051633 | 40042880 |
K | 3/8 | 9.5 | 40025495 | 40025247 | 40025245 | 40051633 | 40042880 |
W | 7/16 | 11.1 | 40025496 | 40025247 | 40025245 | 40051633 | 40042880 |
L | 1/2 | 12.7 | 40025498 | 40025248 | 40025236 | 40045729 | 40042880 |
M | 5/8 | 15.9 | 40025499 | 40025248 | 40025236 | 40045729 | 40042880 |
N | 3/4 | 19.1 | 40025500 | 40025248 | 40025236 | 40045729 | 40042880 |
P | 7/8 | 22.2 | 40025502 | 40025249 | 40025239 | 40045730 | 40042880 |
Q | 1 | 25.4 | 40025503 | 40025249 | 40025239 | 40045730 | 40042880 |
R | 1-1/8 | 28.6 | 40025504 | 40025249 | 40025239 | 40045730 | 40042880 |
S | 1-1/4 | 31.8 | 40025505 | 40025250 | 40025240 | 40045731 | 40042880 |
T | 1-3/8 | 34.9 | - | - | - | - | - |
U | 1-1/2 | 38.1 | - | - | - | - | - |
Remarks | Stitch spec S,G (only *) | Spec common | Spec common | Spec common, Option | Spec common |
