产品功能

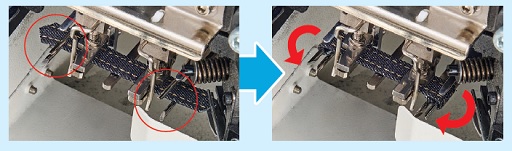

采用开闭式机械臂,门型压脚,防止裤袢错位露出,实现高品质的裤袢缝制效果
开闭式机械臂根据裤袢厚度夹紧面料,在机械臂内消除面料移位,实现准确的裤袢弯折。另外,采用新型的门型压脚。使裤袢能在被牢靠的固定下进行缝制。防止裤袢错位露出和跳针抛线。

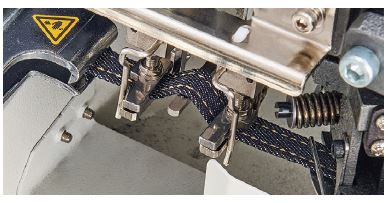

开闭式机械臂

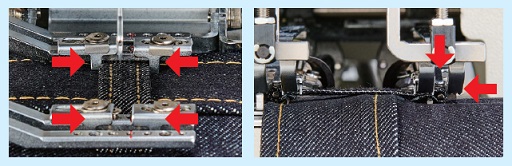

门型压脚
缝制的裤袢在门型压脚内四边都紧紧固定,防止缝制时面料的错位。

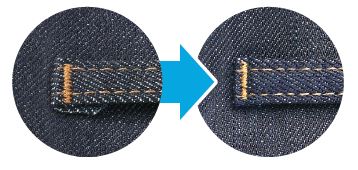

标准装备实现立体感的新型机构
标准装备实现立体感的新型机构,裤袢被确实的固定,迅速且安定的动作,实现裤袢松弛饱满(立体感)的品质。
基本性能

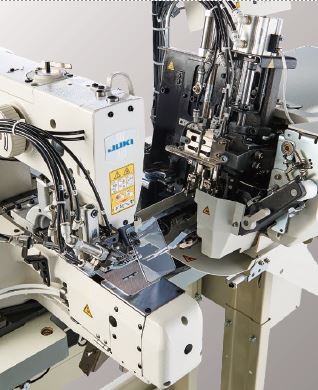

依托专门为裤袢开发的缝纫机机头,裤袢供给装置,实现业界顶级的生产效率
搭载直驱干式机头。提高设备启动性能,高速缝制实现高生产效率。裤袢供给装置配备中途待机功能。如果发生供给不良,会自动重新供给,以减少停机时间。
电脑控制的X-Y直线送料系统,针数和套结长短可程序设定

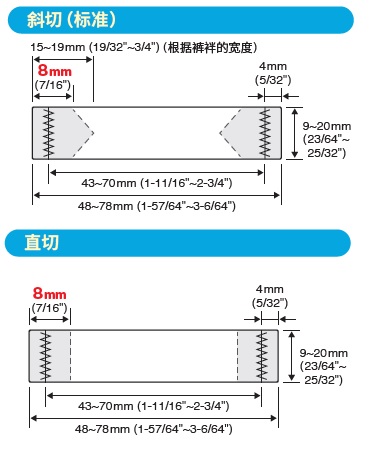

裤袢的缝制针数和套结长短变更可在操作面板上简单操作。另外横切断和直线切断,切断的长度也可切换。

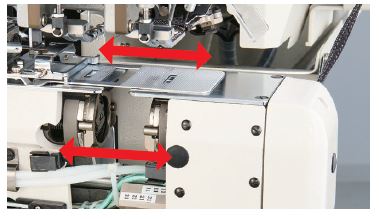

剪切残余长度更短,省去下一道的修剪工序。针幅变更时旋梭轴由马达控制前后移动,不需要更换下针板
针幅变更时旋梭轴由马达控制前后移动。
并且,下针板只需松动螺丝就可进行简单调整,无需更换零件。
规格

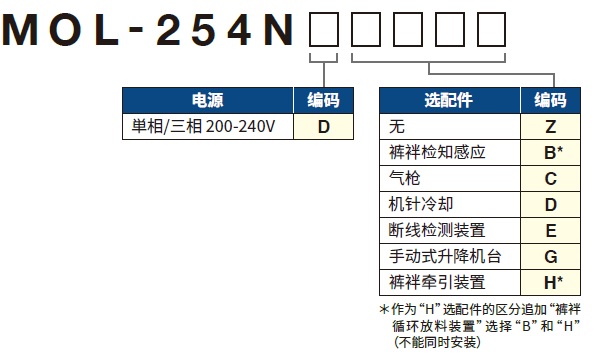

产品型号 | MOL-254N |
---|---|
机头 | 电子双针平缝套结机 |
最大缝制速度 | 2,500sti/min* |
挑线杆 | 连杆式 |
针杆行程 | 45.7mm |
线 | 斯潘线,棉线#50~#30,B33~B46,Nm=120/3~60/3 |
机针(出厂时) | DP×17 (#21) #19~#21 |
旋梭 | 水平轴1.8倍容量半回转旋梭 |
压脚提升量 | 21mm |
针数 | 28、36、42(可在操作面板上选择) |
针幅 | 43~70mm (1-11/16"~2-3/4") |
套结长度 | 7~22mm(9/32"~55/64")‹调整幅度0.1mm› |
套结宽度 | 1~3.2mm(3/64"~1/8")‹调整幅度0.1mm› |
可存储的套结数据 | 9(如果添加了选购的EP-ROM,则为99种图案) |
裤襻宽度 | 9~20mm (23/64"~25/32") |
成品裤襻长度 | 48~78mm (1-57/64"~3-5/64") |
缝制时间 | 1.2秒/裤襻(28针) |
前旋梭定位 | 采用马达驱动 (旋梭间距离的调整幅度为0.01mm) |
卷底线装置 | 电动式(标配) |
供油方式 | 集中式油芯供油(机头) |
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) |
电源要求和耗电量 | 单相,三相200~240V/350VA |
气压和耗气量 | 0.5MPa (5kgf/cm²), 32Nl/min |
总重 | 230kg |
尺寸 | 1,200mm(宽)×800mm(深)×1,350mm(高:在其最低端) |
针板顶面至地板的高度 | 920~1250mm(由可调支架调整) |
*“sti/min”代表“针/分钟”。
