产品功能

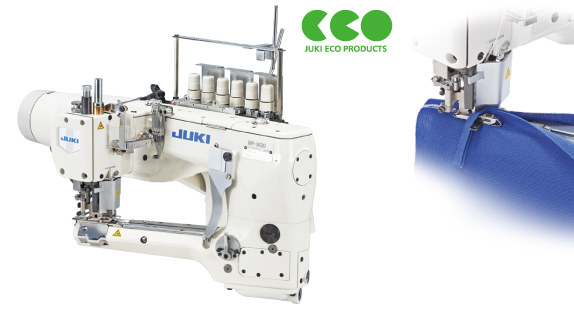

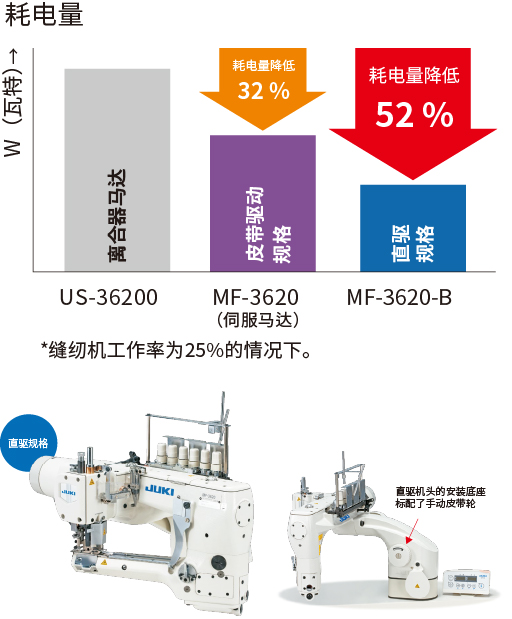

增加直驱规格机型
机头安装伺服马达,采用直驱机构。与旧机型相比,耗电量显著减少大约52%。具备出色的反应能力,缝制回转部位时可以根据需要对面料进行调节。此外,皮带驱动规格的缝纫机(使用伺服马达时)的耗电量也降低了32%。
防止漏油

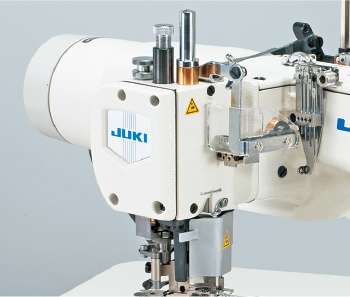

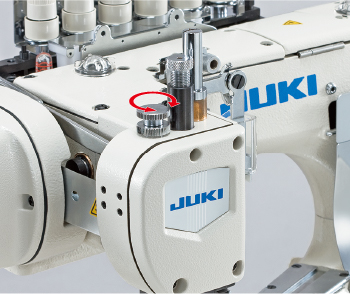

面部:面部采用屏蔽设计,配备了微量供油装置和JUKI独特的强制油环流机构。挑线机构设置在机臂外侧,可防止机油飞散和灰尘进入。
弯针部位:MF-3620配置了JUKI独有的阻挡机油装置,以保护弯针部位免受机油渗透。多余的机油通过新设的油槽快速回收。
基本性能
标配微量提升装置
缝制弹性面料或易损面料时,从起缝到缝制结束压脚保持轻微抬起,从而减少面料打滑和损坏。
通过压脚板可调节面料的重叠量

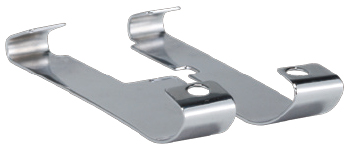

(L200规格)对于双面切布规格的机型(L200),根据面料的特性,面料重叠量可能不够。在这种情况下,可以通过机器随附的压脚板来调整面料重叠量。
提升安全性的设计

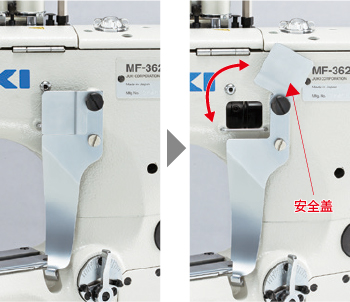

配备了安全罩,以防止底线凸轮部分造成伤害。
减少送布牙的损坏
扁平缝缝纫机的压脚是一款安装了切布机构的特殊压脚。由JUKI原创设计。
可确保面料的传送更顺畅,并有助于减轻对面料产生的负担。(还可以延长切布刀的使用寿命。)
规格
产品型号 | MF-3620-B(直驱规格) | MF-3620(皮带驱动规格) |
---|---|---|
用途 | 薄料到厚料(针织) | |
缝迹类型(美国) | 四针扁平缝双面装饰缝(607) | |
最大缝制速度 | 4,200sti/min* | |
针距长度 | 1.6~2.5mm(标准2.1mm) | |
针幅 | 5.2mm, 6.0mm | |
针杆行程 | 30mm | |
机针 | FL × 118GCS (#10S) #9S~#12S | |
保持板针 | FLG-8 #8 | |
压脚提升量 | 6.5mm | |
差动送布比 | 1:0.7~1:1.5 | |
差动送布调整 | 通过扳手 | |
供油方式 | 自动供油(面部:微量供油) | |
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | |
电源要求/耗电量 | 三相200V/300VA | - |
机头重量 | 25Kg | 22.5Kg |
*“sti/min”代表“针/分钟”。

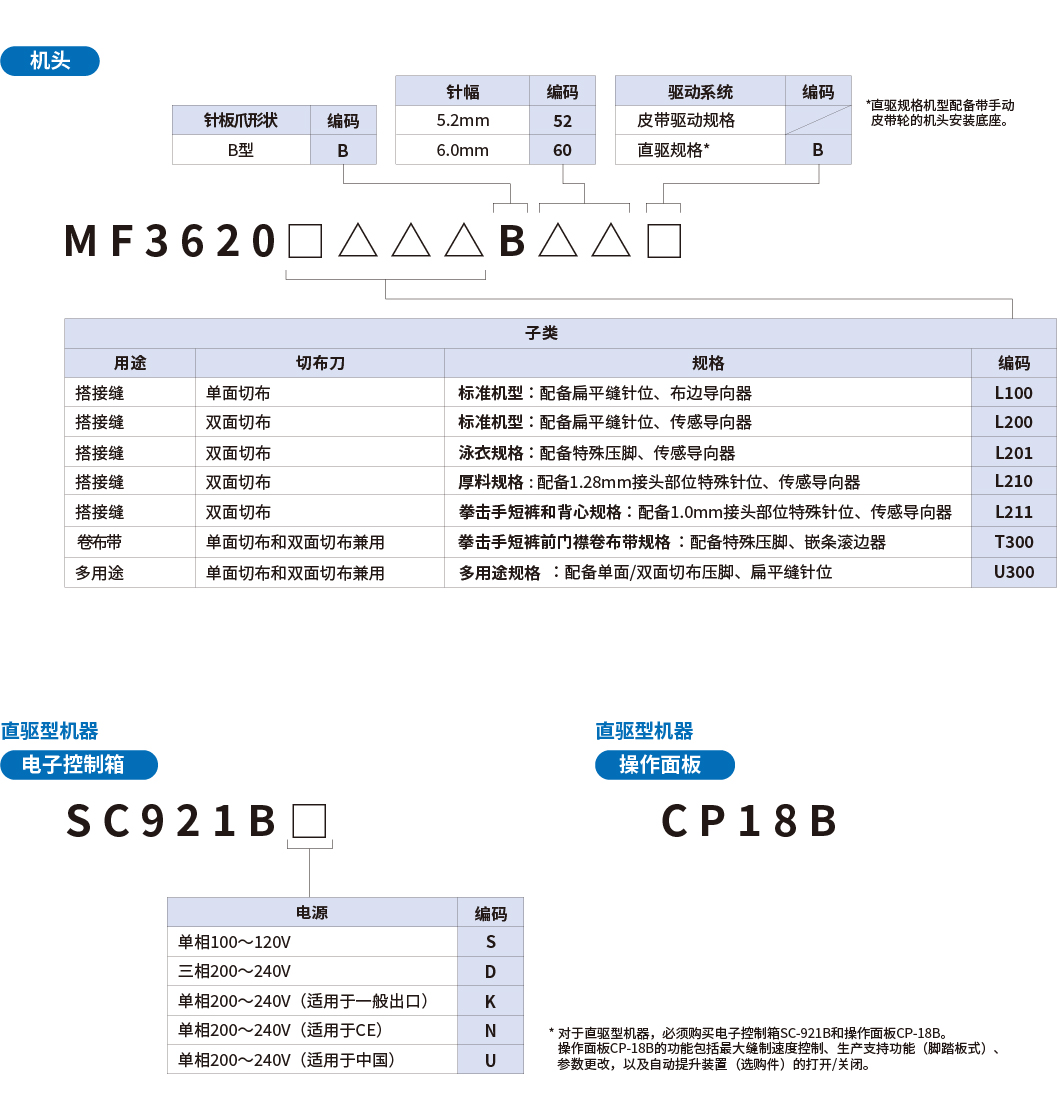

当您下订单时

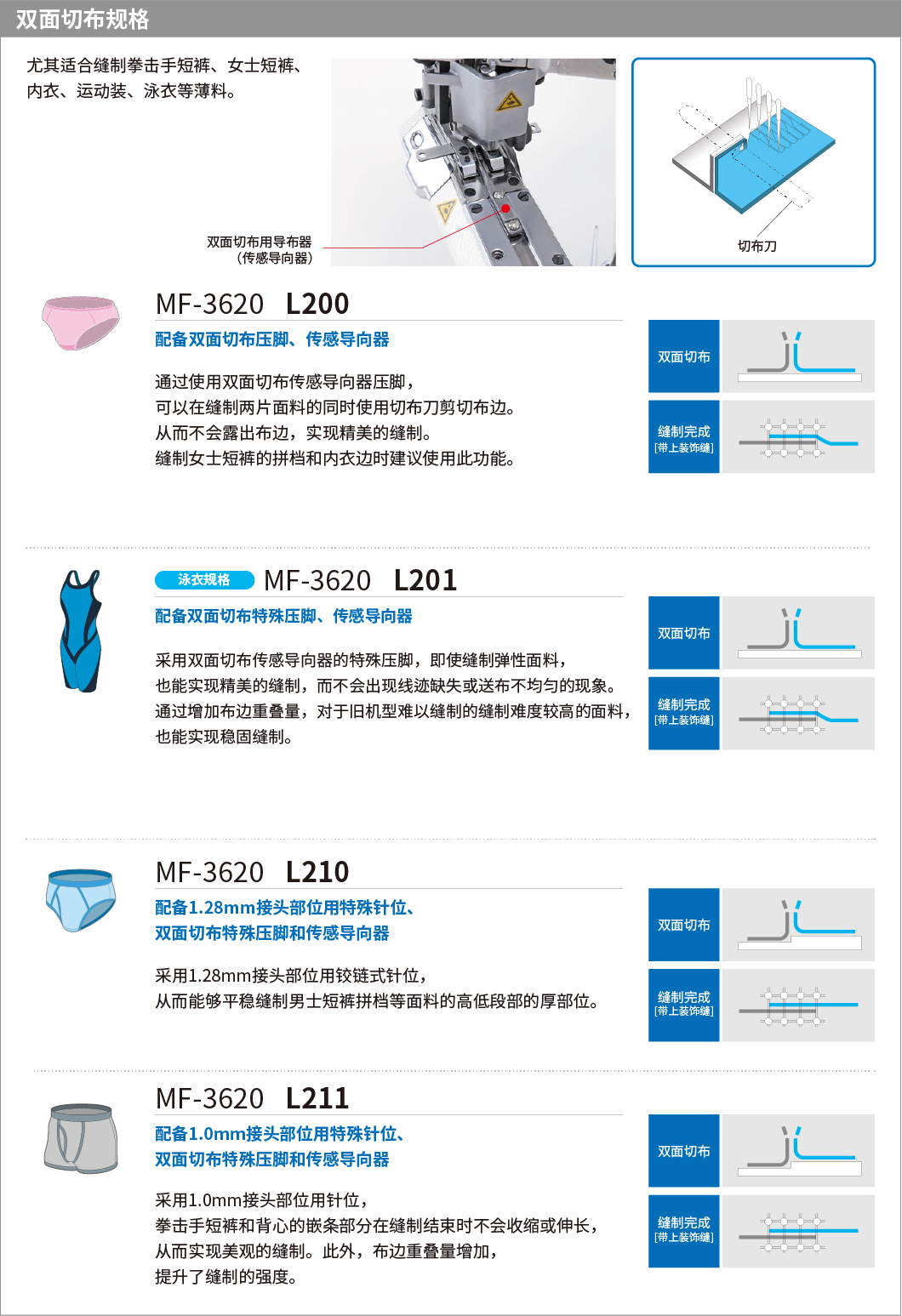

子类机型列表
针位

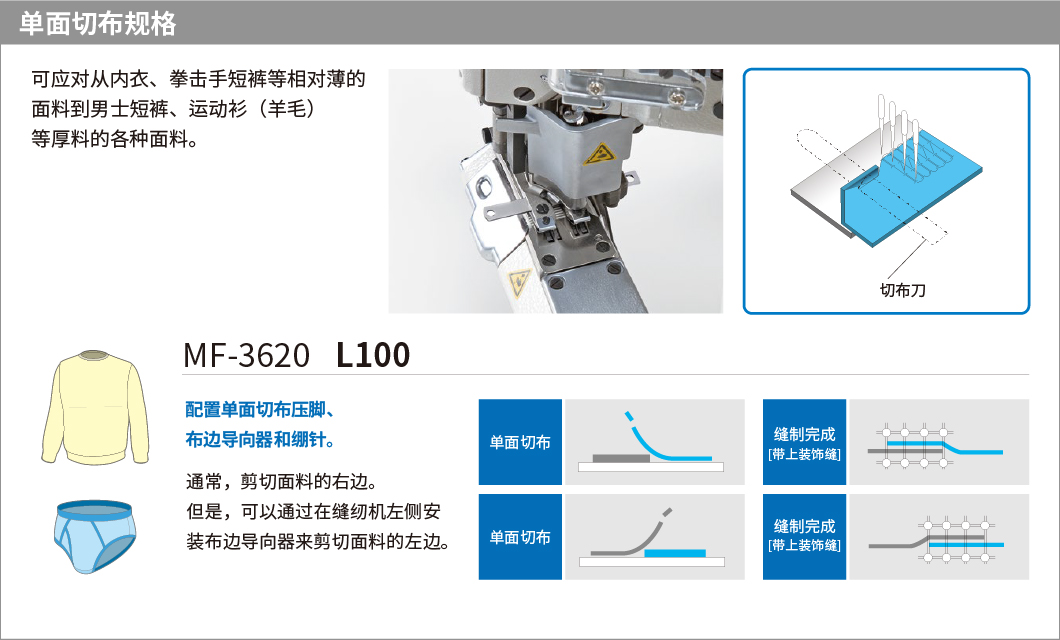

MF-3620L100
MF-3620L100-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074529 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074538 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |
MF-3620L200
MF-3620L200-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |
MF-3620L201
MF-3620L201-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | |||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074531 | 40074572 | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074545 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |
MF-3620L210
MF-3620L210-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074532 | - | 40074256 | 40074597 | 40074491 | 40074598 | 40074599 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074546 | - | 40074258 | 40074597 | 40074528 | 40074598 | 40074599 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |
MF-3620L211
MF-3620L211-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074533 | - | 40074256 | 40074574 | 40074491 | 40074575 | 40074576 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074547 | - | 40074258 | 40074574 | 40074528 | 40074575 | 40074576 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |

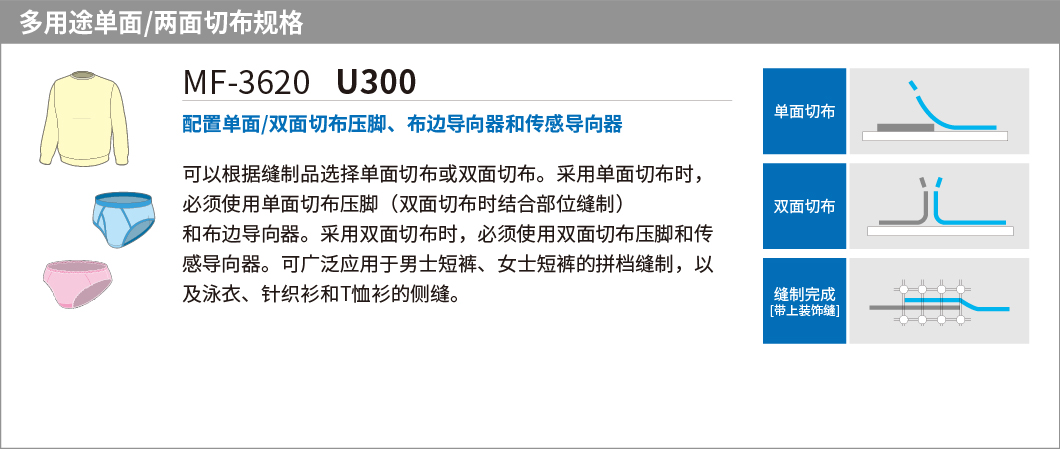

MF-3620U300
MF-3620U300-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | ||||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074530 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | 40074511 | 40074505 | 40074460 | - | - |
- | 6.0 | 40074539 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | 40074527 | 40074514 | 40074473 | 13412705 | One addition 3 in total |

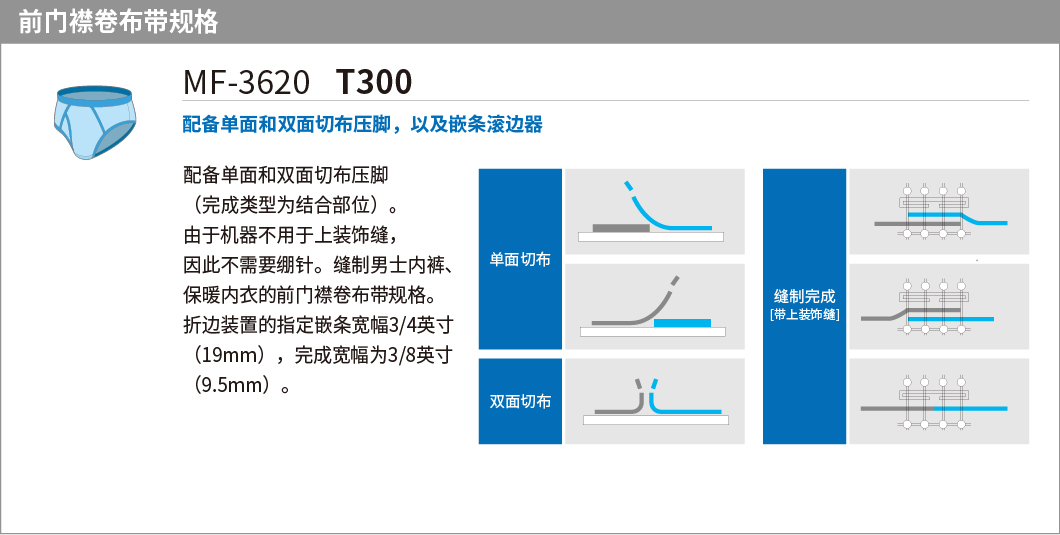

MF-3620T300
MF-3620T300-B
Guage | PRESSER FOOT ASM. | GW GUIDE | NEEDLE HEAD | THROAT PLATE | STITCH TONGUE | MAIN FEED DOG | DIFFERENTIAL FEED DOG | THREAD CARRIER | THREAD HOOK | SLEEVE DRIVING LEVER | EXTRA SPACER | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Figure | - | - | - | ||||||||||
Needle width |
P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | P/N | Remarks | |
inch | mm | ||||||||||||
7/32 | 5.6 | 40074776 | - | 40074256 | 40074490 | 40074491 | 40074609 | 40074603 | - | - | 40074460 | - | - |
- | 6.0 | 40074776 | - | 40074258 | 40074490 | 40074528 | 40074609 | 40074603 | - | - | 40074473 | 13412705 | One addition 3 in total |
