产品功能

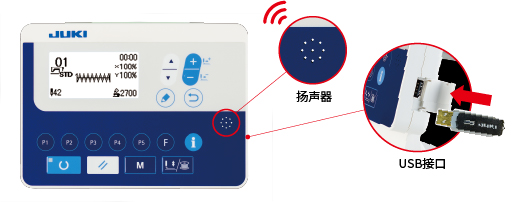

为操作人员提供语音提示
本机标配带有时钟功能的语音提示系统。语音提示经初始设定后可用于生产支持,用以向操作人员提供生产件数、作业进度管理以及缝纫机工作率等信息。
操作面板标配USB接口。可以通过USB接口轻松进行缝纫机数据管理和软件更新。更高生产率
通过升级功能,缩短了总循环时间,最高缝制速度可达3,200sti/min,起缝时快速加速,缝制结束时瞬间降速,切线速度和压布压脚提升速度得以提升。
长30mm×宽40mm的缝制范围
拥有宽大的缝制范围,可充分运用于纵向套结等的各种缝制式样。此外,具有超大存储容量,可以存储大量缩放比率、针数及缝制式样数,提高了灵活应对性。
基本性能

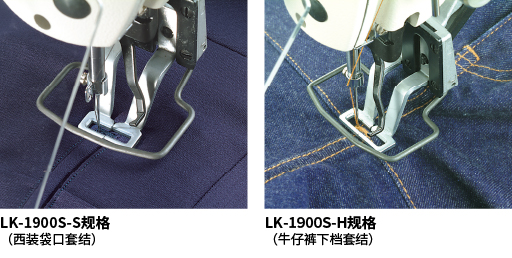

两种规格可供选择
LK-1900S有S型(标准)和H型(厚料)两种规格。用户可以根据自己的应用选择最适合的规格。
快速缝制各种缝制式样
标配用于大套结、小套结、直线套结等的不同运针、针数的51种缝制式样。操作人员可根据工序选择最适合的缝制式样。(一些情况下,可能需要更换压布压脚和其他部件。)

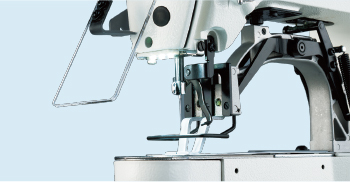

压布压脚提升量 (最大17mm)
标配步进马达式压布压脚提升装置。压布压脚最大提升量可达17mm。

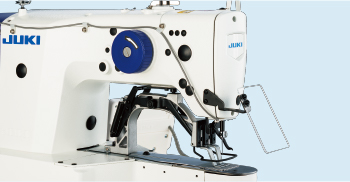

LED灯(5级照明度调整 + 关闭功能)
标配照亮落针区域的LED灯。LED灯配备六步切换开关,以调节亮度以及关闭灯光。

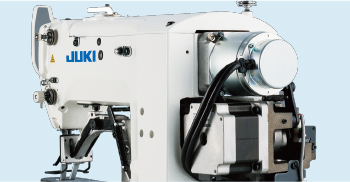

出色的反应力带来舒适的工作体验
采用直接与上轴连接的小型交流伺服马达直驱系统。支持快速启动,提升停止精度,从而提高了响应速度。
手动皮带轮使落针检查更便捷
手动皮带轮设置在机头机臂处。有助于操作人员轻松查看落针情况。

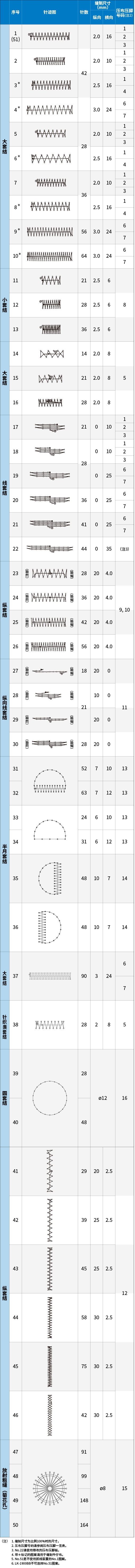

标准图案一览表
规格
产品型号 | LK-1900S-SS | LK-1900S-HS | ||
---|---|---|---|---|
用途 | 标准 | 用于厚料 | ||
供油方式 | 半干式机头(旋梭:微量供油) | |||
最大缝制速度 | 3,200sti/min(出厂时:2,700sti/min)* | |||
缝制范围 | 30mm(长)×40mm(宽) | |||
针距长度 | 0.1~10mm(0.1mm单位) | |||
针杆行程 | 41.2mm | |||
压布压脚提升量 | 标准13mm(逆回转针功能时为17mm) | |||
自动提升装置 | 标配(步进马达式) | |||
面线夹线器 | 弹簧式拨盘夹线器 | |||
机针(出厂时) | DP × 5 (#14) | DP × 17 (#21) | ||
旋梭 | 标准旋梭 | |||
可存储的针数 | 最多20,000针 | |||
标准图案数 | 51种图案 | |||
输入数据数 | 200种图案 | |||
缩放功能 | 20~200%(1%单位),可以通过增加/减少针距长度来放大/缩小图案 | |||
存储媒体 | 内部存储器 | |||
底线残量计数 | 标准配置(上/下方式) | |||
供油 | JUKI新型2号Defrix Oil(等同于ISO VG32) | |||
缝纫机马达 | 小型交流伺服马达(直驱系统) | |||
电源/耗电量 | 单相200~240V/250VA | |||
重量 | 机头(包括马达)42kg,电子控制箱5.1kg |
*sti/min是“针/分钟”的缩写。
当您下订单时
针位
LK-1900S-SS
LK-1900S-SH
Guage: OP | WORK CLAMP FOOT ASM. | WORK CLAMP FOOT_RIGHT | WORK CLAMP FOOT_LEFT |
---|---|---|---|
Figure | |||
Remarks | P/N | P/N | P/N |
- | 13518659 | 13518600 | 13518709 |
- | 13548557 | 13548508 | 13548607 |
- | 13548151 | 13548102 | 13548201 |
- | 13542451 | 13542402 | 13542501 |
For knitted fabric | 13542964 | 13542915 | 13543012 |
- | 13571955 | 13571955 | 13571955 |
Guage: OP | FEED PLATE | FEED PLATE | FEED PLATE BLANK | FEED PLATE BLANK | FEED PLATE BLANK |
---|---|---|---|---|---|
Figure | |||||
- | P/N | P/N | P/N | P/N | P/N |
A | 14116107 | 14137707 | 14120109 | 40021855 | - |
B | 14116206 | - | 14120208 | 40021856 | - |
C | 14116305 | - | 14120505 | 40021857 | - |
D | 14116404 | - | 14120307 | - | 40021858 |
E | 14116503 | - | 14120406 | - | 40021859 |
F | 14116602 | - | - | - | - |
G | 14116701 | - | - | - | - |
H | 14116800 | - | - | - | - |
I | 14116909 | - | - | - | - |
- | 13548003 | - | - | - | - |
- | 13554506 | - | - | - | - |
D9-14 | 13554803 | - | - | - | 40021873 |
12 | - | - | - | 40021876 | |
10 | - | - | - | 40021879 | |
14 | - | - | - | 40021882 |
Guage: OP | FEED PLATE BLANK_RIGHT | FEED PLATE BLANK_LEFT |
---|---|---|
Figure | ||
Remarks | P/N | P/N |
Surface | 14121701 | 14121800 |
- | 14121909 | 14122006 |
Plating | 40021851 | 40021852 |
No plating | 40021853 | 40021854 |
Guage: OP | INNER HOOK PRESSER ASM. | NEEDLE HOLE GUIDE | |
---|---|---|---|
Figure | |||
- | P/N | P/N | Remarks |
14103253 | B2426280000 | - | |
14103352 | B242628000B | Thick needle | |
14103659 | 14109607 | - | |
B1817210DAD | D2426282C00 | For knitted fabric | |
- | D2426MMCK00 | - |
Guage: OP | FINGER GUIDE | |||
---|---|---|---|---|
Figure | ||||
- | P/N | Remarks | P/N | P/N |
26224204 | - | 14120000 | 14135305 | |
13548300 | - | |||
13573407 | Vertical bar |
Guage: OP | WORK CLAMP ASM. | WORK CLAMP ASM_RIGHT | WORK CLAMP ASM_LEFT |
---|---|---|---|
Figure | |||
P/N | 14121263 | 14121255 | 14121354 |
Guage: OP | WORK CLAMP FOOT A_LEFT | WORK CLAMP FOOT A_RIGHT | WORK CLAMP FOOT B_LEFT | WORK CLAMP FOOT B_RIGHT | WORK CLAMP FOOT BLANK_LEFT | WORK CLAMP FOOT BLANK_RIGHT |
---|---|---|---|---|---|---|
Figure | ||||||
P/N | 14137608 | 14137509 | 14137905 | 14137806 | 40021870 | 40021869 |
Guage: OP | WORK CLAMP FOOT_LEFT | WORK CLAMP FOOT_RIGHT |
---|---|---|
Figure | ||
Remarks | P/N | P/N |
D9-14 | 40021872 | 40021871 |
12 | 40021875 | 40021874 |
10 | 40021878 | 40021877 |
14 | 40021881 | 40021880 |
